怎样把测量坐标导入CAD引言在CAD（计算机辅助设计）软件中，导入测量坐标是一项常见的工作。
这样做可以在设计过程中准确地定位和绘制物体。
本文将介绍如何将测量坐标导入CAD软件，帮助您有效地完成设计任务。
步骤一：准备测量数据在将测量坐标导入CAD之前，您需要准备好相关的测量数据。
这些数据可以从实地测量中获得，或者由其他测量仪器提供，例如全站仪。
请确保数据准确无误，并按照CAD软件支持的格式进行整理。
步骤二：打开CAD软件在开始导入测量坐标之前，先打开CAD软件。
各种CAD软件在界面和操作上可能有所不同，但基本的导入功能是相似的。
步骤三：选择导入选项在CAD软件的菜单栏中，查找并选择“导入”选项。
通常，您可以在“文件”或“编辑”菜单中找到该选项。
步骤四：选择文件在打开的“导入”窗口中，浏览您准备好的测量坐标文件。
CAD软件通常支持多种文件格式进行导入，如CSV（逗号分隔值）或TXT（文本）文件。
步骤五：设置导入参数在选择了要导入的测量坐标文件后，您可能需要设置一些导入参数，以确保坐标数据正确地导入到CAD软件中。
这些参数可能包括坐标系、单位和导入选项等。
具体设置取决于您所使用的CAD软件。
步骤六：导入测量坐标完成参数设置后，点击“导入”按钮开始导入测量坐标。
CAD软件将根据您提供的参数将数据导入到绘图界面中。
步骤七：验证导入结果一旦测量坐标导入到CAD软件中，您可以验证导入结果的准确性。
在CAD软件的绘图界面上查看导入的坐标点，与实际测量数据进行比对。
如果有偏差，您可以尝试调整导入参数或检查原始测量数据是否正确。
结论通过按照以上步骤，在CAD软件中导入测量坐标将变得简单和高效。
这样可以提高设计准确性，并节约您的时间。
记住，准确的测量数据是成功导入CAD软件的基础，因此在进行测量和导入前，请务必保证数据的可靠性和准确性。
希望这篇文档对您理解如何将测量坐标导入CAD软件有所帮助！。

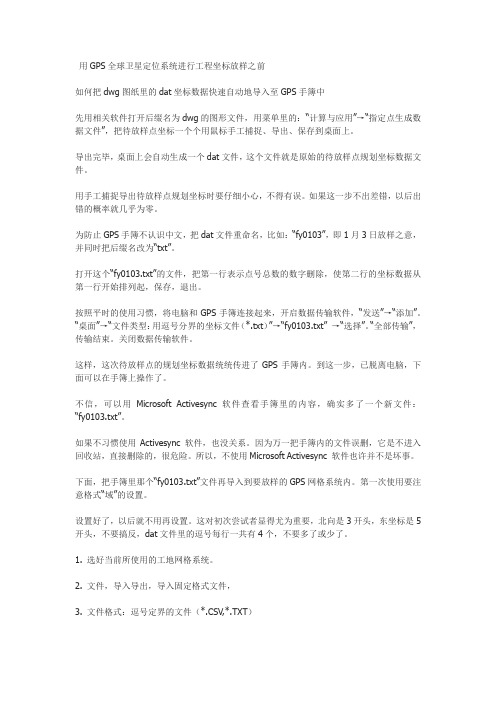

用GPS全球卫星定位系统进行工程坐标放样之前如何把dwg图纸里的dat坐标数据快速自动地导入至GPS手簿中先用相关软件打开后缀名为dwg的图形文件，用菜单里的：“计算与应用”→“指定点生成数据文件”，把待放样点坐标一个个用鼠标手工捕捉、导出、保存到桌面上。
导出完毕，桌面上会自动生成一个dat文件，这个文件就是原始的待放样点规划坐标数据文件。
用手工捕捉导出待放样点规划坐标时要仔细小心，不得有误。
如果这一步不出差错，以后出错的概率就几乎为零。
为防止GPS手簿不认识中文，把dat文件重命名，比如：“fy0103”，即1月3日放样之意，并同时把后缀名改为“txt”。
打开这个“fy0103.txt”的文件，把第一行表示点号总数的数字删除，使第二行的坐标数据从第一行开始排列起，保存，退出。
按照平时的使用习惯，将电脑和GPS手簿连接起来，开启数据传输软件，“发送”→“添加”。
“桌面”→“文件类型：用逗号分界的坐标文件（*.txt）”→“fy0103.txt” →“选择”。
“全部传输”，传输结束。
关闭数据传输软件。
这样，这次待放样点的规划坐标数据统统传进了GPS手簿内。
到这一步，已脱离电脑，下面可以在手簿上操作了。
不信，可以用Microsoft Activesync 软件查看手簿里的内容，确实多了一个新文件：“fy0103.txt”。
如果不习惯使用Activesync 软件，也没关系。
因为万一把手簿内的文件误删，它是不进入回收站，直接删除的，很危险。
所以，不使用Microsoft Activesync 软件也许并不是坏事。
下面，把手簿里那个“fy0103.txt”文件再导入到要放样的GPS网格系统内。
第一次使用要注意格式“域”的设置。
设置好了，以后就不用再设置。
这对初次尝试者显得尤为重要，北向是3开头，东坐标是5开头，不要搞反，dat文件里的逗号每行一共有4个，不要多了或少了。
1. 选好当前所使用的工地网格系统。
勘测定界坐标导入文档填写说明
说明几点在填写坐标导入文档时应注意的事项：
1.系统升级后，采用了国土资源部的勘测定界坐标导入模式，
填写过程中标点符号全部使用半角格式，即英文输入法状态下的标点符号。
2.表格中要求必填的字段一定要填写，国土部要求“坐标系”
统一采用“80国家大地坐标系”。
3.填写坐标点时要保证纵坐标（X）小数点前7位，横坐标（Y）
小数点前8位（包括两位带号），按顺时针或逆时针顺序输入。
保证坐标点最后一行与第一行重复，使图形闭合。
4.地块圈号的用途：
改版后的系统，地块圈号只能是正数，当只有一个地块时，地块圈号用“1”来标识；
相互分离的两个不同地块，请填写在不同的界址点成果表中；
存在挖空区域的地块请填写在同一个界址点成果表中，并且用不同的地块圈号来区分，主地块的地块圈号用“1”
标识，被挖空区域的地块圈号用大于1的任何自然数标识，注意：主地块与挖空地块不能存在交叉情况。
5.几度分带与带号的填写规则：系统升级后将不再允许几度分
带为1.5的坐标导入，并且当几度分带为6时，带号应在13到23之间；当几度分带为3时，带号应在24到45之间，填写时请注意正确选择几度分带。
6.检查坐标文件是否可以正常导入，导入后是否可以在“图形
预览”中查看到完整的图形，如果存在交叉、重叠或者图形不闭合等现象，要重新检查坐标点是否完整，直至符合要求。
勘测定界坐标导入文档填写说明
说明几点在填写坐标导入文档时应注意的事项：
1.系统升级后，采用了国土资源部的勘测定界坐标导入模式，
填写过程中标点符号全部使用半角格式，即英文输入法状态下的标点符号。
2.表格中要求必填的字段一定要填写，国土部要求“坐标系”
统一采用“80国家大地坐标系”。
3.填写坐标点时要保证纵坐标（X）小数点前7位，横坐标（Y）
小数点前8位（包括两位带号），按顺时针或逆时针顺序输入。
保证坐标点最后一行与第一行重复，使图形闭合。
4.地块圈号的用途：
改版后的系统，地块圈号只能是正数，当只有一个地块时，地块圈号用“1”来标识；
相互分离的两个不同地块，请填写在不同的界址点成果表中；
存在挖空区域的地块请填写在同一个界址点成果表中，并且用不同的地块圈号来区分，主地块的地块圈号用“1”
标识，被挖空区域的地块圈号用大于1的任何自然数标识，注意：主地块与挖空地块不能存在交叉情况。
5.几度分带与带号的填写规则：系统升级后将不再允许几度分
带为1.5的坐标导入，并且当几度分带为6时，带号应在13到23之间；当几度分带为3时，带号应在24到45之间，填写时请注意正确选择几度分带。
6.检查坐标文件是否可以正常导入，导入后是否可以在“图形
预览”中查看到完整的图形，如果存在交叉、重叠或者图形不闭合等现象，要重新检查坐标点是否完整，直至符合要求。
CAD导入和导出坐标步骤详细说明导入和导出坐标是CAD软件中常用的功能之一，它们可以使用户方便地将坐标数据从一个文件导入到CAD软件中，或者将CAD中的坐标数据导出到其他文件中使用。
下面将详细说明CAD中的导入和导出坐标的步骤。
1.导入坐标步骤一：打开CAD软件，并选择想要导入坐标的文件。
大多数CAD软件支持的导入格式包括文本文件（如TXT、CSV格式）、Excel文件（如XLS、XLSX格式）以及其他CAD软件的文件格式（如DXF、DWG格式）。
步骤二：选择菜单中的“文件”或“导入”选项，并选择“导入坐标”选项。
不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导入坐标的功能。
步骤三：在弹出的对话框中，选择合适的导入选项和设置。
这些选项和设置可能包括导入文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导入文件的实际情况，进行相应的设置。
步骤四：点击“导入”按钮或确认按钮，开始导入坐标。
CAD软件会根据设置的参数，读取导入文件中的坐标数据，并将其加载到CAD软件中。
导入坐标的速度和结果会因导入文件的大小和复杂度而有所不同。
2.导出坐标步骤二：选择菜单中的“文件”或“导出”选项，并选择“导出坐标”选项。
与导入坐标类似，不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导出坐标的功能。
步骤三：在弹出的对话框中，选择合适的导出选项和设置。
这些选项和设置可能包括导出文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导出文件的实际需求，进行相应的设置。
步骤四：点击“导出”按钮或确认按钮，开始导出坐标。
CAD软件会根据设置的参数，将所选文件中的坐标数据导出到指定的文件中。
导出的速度和结果会因导出文件的大小和复杂度而有所不同。
步骤五：完成坐标导出后，可以在导出文件中查看导出的坐标数据。
根据导出文件的格式和类型，可以使用相应的软件或工具打开和处理导出的坐标数据。
导出的坐标数据可以用于其他CAD软件或其他应用程序中使用。
测量员批量计算导入格式导入格式是指将测量员进行批量计算的数据导入到计算机中的格式。
通过导入格式，可以快速、准确地将测量员的数据导入到计算机中进行处理分析，提高工作效率和数据准确性。
常见的测量员批量计算导入格式包括文本格式、电子表格格式和数据库格式等。
一、文本格式文本格式是测量员批量计算导入最常用的格式之一、它是将测量员的数据以文本文件的形式保存，并按照一定的规则进行排列。
常见的文本格式包括CSV格式（逗号分隔值）和TXT格式（文本文件）。
CSV格式是将测量员的数据以逗号分隔的形式存储，每行代表一条测量数据，每个数据字段之间用逗号隔开。
CSV格式的优点是简单易懂，通用性强，可以方便地在不同计算机系统间进行数据交流和导入导出。
TXT格式是将测量员的数据以文本文件的形式存储，每行代表一条测量数据，每个数据字段之间可以用空格、制表符等字符进行分隔。
TXT格式的优点是灵活性高，可以自由定义数据字段和分隔符，适合处理复杂的数据结构。
二、电子表格格式电子表格格式是一种将测量员的数据以表格形式保存的格式。
常见的电子表格格式包括Excel格式（xls、xlsx）和OpenOffice格式（ods）等。
Excel格式是微软公司开发的电子表格格式，具有广泛的应用和兼容性。
在Excel中，可以将测量员的数据按照不同的工作表进行分组，每个工作表代表一组测量数据。
在每个工作表中，可以使用行和列来表示不同的数据字段，方便进行数据的操作和计算。
OpenOffice格式是开放源代码办公软件OpenOffice使用的电子表格格式，与Excel格式类似。
使用OpenOffice格式的优点是免费、开放源代码，适合在开源环境下进行测量数据处理和导入导出。
三、数据库格式数据库格式是一种将测量员的数据以数据库的形式保存的格式。
常见的数据库格式包括MySQL格式、SQL Server格式和Oracle格式等。
数据库格式的优点是安全性高，可以对测量数据进行权限管理和数据备份，保证数据的安全性和可靠性。
CAD导入和导出坐标步骤详细说明一、导入坐标步骤：1.打开CAD软件并创建一个新的绘图文件。
2.在CAD软件的工具栏中找到“插入”或“导入”选项，并点击打开一个文件选择对话框。
3. 在文件选择对话框中，浏览并选择包含要导入坐标数据的文件。
通常，这些文件的扩展名可以是TXT、CSV或Excel等常见的文本格式。
4.确认文件选择后，CAD软件会弹出一个导入选项对话框，其中包含一些参数和设置供用户选择。
根据需要，设置合适的数据分隔符、数据格式和坐标原点等选项。
5.单击“导入”按钮开始导入坐标数据。
CAD软件将读取文件中的坐标数据，并在绘图文件中以点、线或多边形等形式呈现出来。
二、导出坐标步骤：1.打开CAD软件中的制图文件，并确保包含了要导出的坐标数据。
2.在CAD软件的工具栏中找到“导出”选项，并点击打开一个导出设置对话框。
3. 在导出设置对话框中，选择导出的文件格式。
通常，支持的文件格式包括TXT、CSV、Excel或GIS格式等。
4.选择导出的坐标数据范围。
根据需要，可以选择整个绘图文件或仅选择其中的一部分。
5.在导出设置对话框中，根据需要设置坐标数据的分隔符、数据格式和坐标原点等选项。
6.确认设置后，点击“导出”按钮开始导出坐标数据。
CAD软件将根据设置将坐标数据保存为指定的文件格式，并生成一个新的文件。
需要注意的是，CAD软件的导入和导出坐标步骤可能会因具体的软件版本和操作系统而有所不同。
因此，在使用特定的CAD软件进行导入和导出坐标之前，建议参考软件的用户手册或开发商提供的说明。
导入和导出坐标的好处：1.效率提升：导入和导出坐标数据可以大大提高设计、制造和建筑等方面的工作效率，避免了手工输入和复制粘贴的繁琐过程。
2.数据一致性：通过导入和导出，可以确保不同软件或系统中的坐标数据保持一致，避免了数据不准确或不一致的问题。
3.数据共享：通过导入和导出，可以方便地与其他软件或系统共享坐标数据，促进信息交流和合作。
坐标数据正确导入Cass的方法Cass是一款强大的数据管理工具，可以帮助用户高效地管理和处理各种类型的数据。
在使用Cass时，正确导入坐标数据非常重要，否则可能会导致数据不准确或无法正常使用。
本文将介绍正确导入坐标数据到Cass的方法。
步骤一：准备坐标数据首先，需要准备好要导入的坐标数据。
这些数据可以来自于各种不同的来源，例如GPS设备、地图软件、数据库等等。
在准备这些数据时，需要注意以下几点：1. 数据格式：Cass支持多种不同格式的坐标数据，例如CSV、KML、GPX等等。
在准备坐标数据时，需要选择合适的格式，并确保该格式与Cass兼容。
2. 数据内容：坐标数据应该包含必要的信息，例如经纬度、高度、时间等等。
如果缺少任何一个重要信息，则可能会影响后续操作。
3. 数据质量：为了保证最终结果的准确性，坐标数据应该尽可能精确，并且应该进行验证和清理。
步骤二：打开Cass并创建新项目打开Cass软件，并创建一个新项目。
在项目中可以存储和管理所有相关的文件和数据。
步骤三：导入坐标数据在Cass中导入坐标数据有多种方法，例如：1. 手动输入：如果坐标数据比较少，可以直接在Cass中手动输入。
这种方法适用于少量数据或测试目的。
2. 拖拽文件：将坐标数据文件拖拽到Cass窗口中即可导入。
这种方法适用于单个文件或少量文件。
3. 导入向导：Cass提供了一个导入向导，可以帮助用户轻松地导入大量坐标数据。
通过向导，用户可以选择需要导入的文件、格式、字段映射等等。
无论使用哪种方法，都需要确保正确选择坐标数据的格式和字段映射，以便Cass能够正确读取和解析数据。
步骤四：验证和清理数据一旦坐标数据被成功导入到Cass中，就需要进行验证和清理。
这些步骤可以确保最终结果的准确性，并帮助用户发现和修复任何问题。
在验证和清理过程中，需要注意以下几点：1. 数据类型：确保每个字段的数据类型正确，并且与Cass项目中的其他字段兼容。
excel坐标导入mapsource
1、将excel中的B列与C列调换位置(即将X、Y坐标调换位置)；
2、将excel中的X、Y坐标分别统一加49和55(东乌工区)；
3、将excel中所需转换的区域复制，粘贴到一新建记事本中；
4、将记事本中的分隔符替换成空格后，保存并关掉记事本；
5、打开“坐标转换4.0”，以便将“平面坐标”转换成“经纬度”，点击“坐标转换”中的“投影设置”，选中“高斯投影6度带”，并更改“中央子午线”为117，确定；
6、选择“平面坐标”及“大地坐标”，并在“大地坐标”中选择“度”；
7、点击“文件转换”，再点击“格式”，
在“转化方式”中选择“文件名上加1，如File1.txt”，
在“自定义格式”中的“名称”栏写入名称(如：东乌坐标转换)，
在“扩展名”中写入“txt”(即记事本格式)，
在“分割符号”中选择“{space}”，
在“数据列表”中依次添加“点号”、“北方向X”、“东方向Y”；
再依次点击“完成新建”，“确定”；
8、点击“浏览”，选择并打开第4步中的记事本，点击转换，在“请确定已经设置转换关系了”对话框中点击“确定”，完成转换，关闭并保存“.cod”文件，以便下次使用，不保存也可以；
9、打开第8步中生成的“新建文本文档1.txt”，点击Ctrl+A全选，Ctrl+C 复制并粘贴到国际文传的模板中，点击“数据”，“分列”，“下一步”，将空格打对勾，点击“完成”，并替换目标单元格内容，然后“另存为”新的excel，如：改名为：“27”，并保存至桌面；
10、打开国际文传转换软件：，点击“加载”选择第9步生成的excel(如：27.xls)，显示“数据读取成功！”，点击“导出”，为导出的文件起名，并保存，显示“写入成功”即完成转换。
