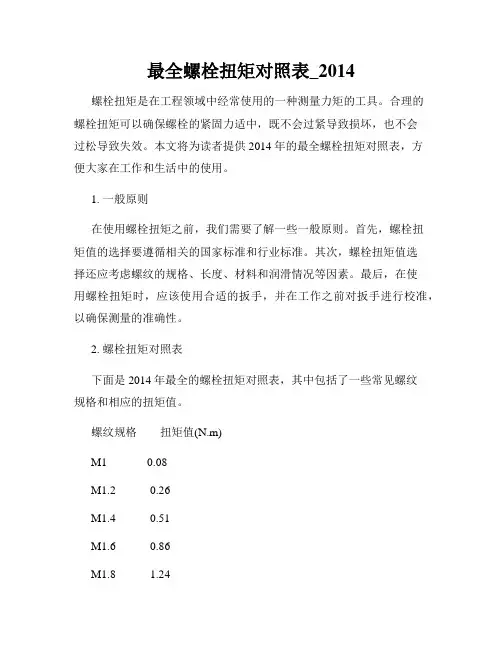

最全螺栓扭矩对照表_2014螺栓扭矩是在工程领域中经常使用的一种测量力矩的工具。
合理的螺栓扭矩可以确保螺栓的紧固力适中,既不会过紧导致损坏,也不会过松导致失效。
本文将为读者提供2014年的最全螺栓扭矩对照表,方便大家在工作和生活中的使用。
1. 一般原则在使用螺栓扭矩之前,我们需要了解一些一般原则。
首先,螺栓扭矩值的选择要遵循相关的国家标准和行业标准。
其次,螺栓扭矩值选择还应考虑螺纹的规格、长度、材料和润滑情况等因素。
最后,在使用螺栓扭矩时,应该使用合适的扳手,并在工作之前对扳手进行校准,以确保测量的准确性。
2. 螺栓扭矩对照表下面是2014年最全的螺栓扭矩对照表,其中包括了一些常见螺纹规格和相应的扭矩值。
螺纹规格扭矩值(N.m)M1 0.08M1.2 0.26M1.4 0.51M1.6 0.86M1.8 1.24M2 1.96M2.2 2.80M2.5 4.51M3 7.35M3.5 12.8M4 19.6M4.5 27.8M5 44.2M6 78.4M7 123M8 180M10 314M12 510M14 794M16 1135以上仅是对照表的一部分,完整的螺栓扭矩对照表请参考相关标准和手册。
3. 注意事项在实际使用螺栓扭矩对照表时,还需要注意以下几点。
首先,当螺纹规格不在对照表中时,可以通过线性插值等方法来推算相应的螺栓扭矩值。
其次,在紧固螺栓时,应尽量使用标准的六角扳手,避免使用非标准的扳手来进行操作。
此外,我们需要定期检查扳手的准确性,并对其进行维护和校准,以确保测量扭矩的准确性和可靠性。
4. 结论通过本文提供的2014年最全螺栓扭矩对照表,读者可以更加方便地选择适合的螺栓扭矩值,并在工作和生活中的使用中提高效率和安全。
在使用螺栓扭矩时,还应遵循相关的标准,选择合适的扳手,并对其进行校准,以确保测量的准确性。
请大家妥善保管好这份螺栓扭矩对照表,定期检查更新,并在使用中遵循相关的工作安全操作规范,做好防护措施,保护自己和他人的安全。

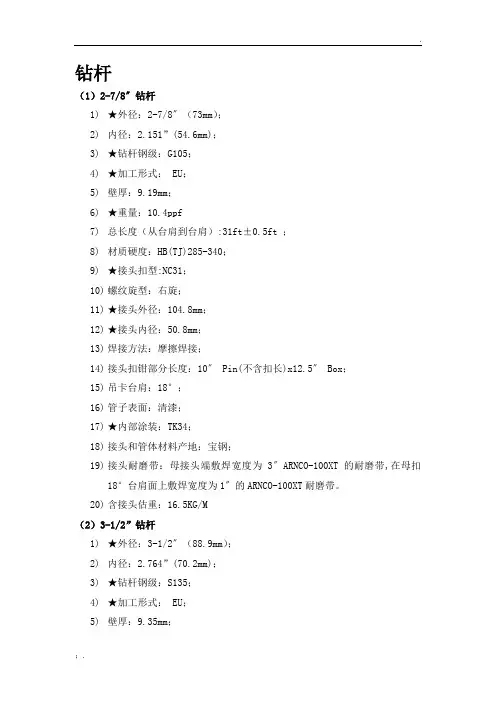

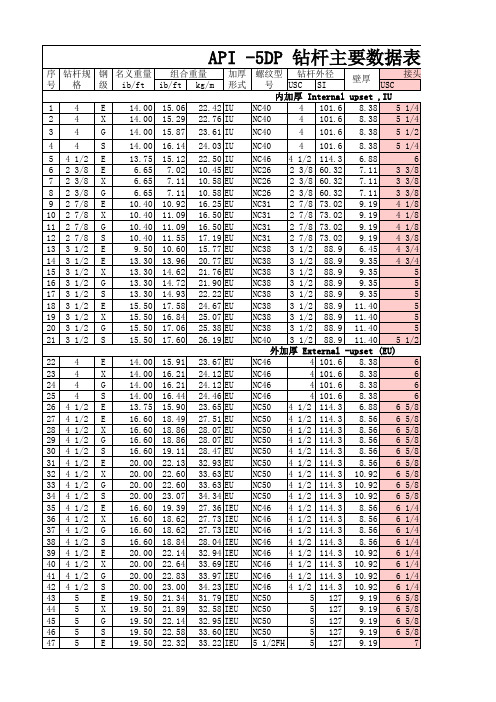

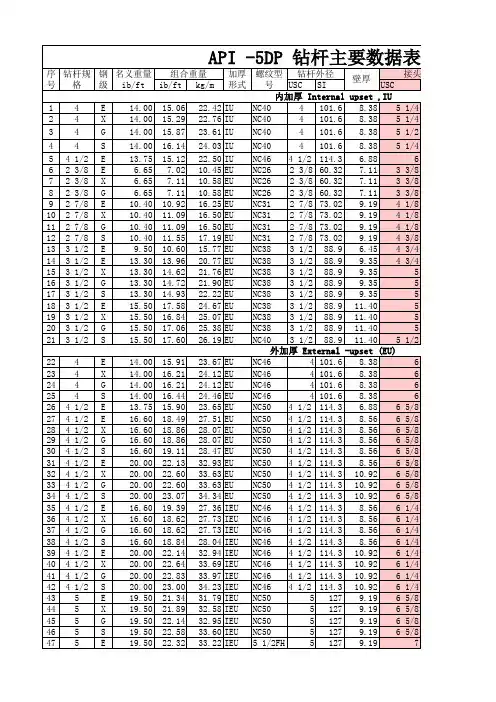

钻杆(1)2-7/8〞钻杆1)★外径:2-7/8〞(73mm);2)内径:2.151”(54.6mm);3)★钻杆钢级:G105;4)★加工形式: EU;5)壁厚:9.19mm;6)★重量:10.4ppf7)总长度(从台肩到台肩):31ft±0.5ft ;8)材质硬度:HB(TJ)285-340;9)★接头扣型:NC31;10)螺纹旋型:右旋;11)★接头外径:104.8mm;12)★接头内径:50.8mm;13)焊接方法:摩擦焊接;14)接头扣钳部分长度:10〞 Pin(不含扣长)x12.5〞 Box;15)吊卡台肩:18°;16)管子表面:清漆;17)★内部涂装:TK34;18)接头和管体材料产地:宝钢;19)接头耐磨带:母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。
20)含接头估重:16.5KG/M(2)3-1/2”钻杆1)★外径:3-1/2〞(88.9mm);2)内径:2.764”(70.2mm);3)★钻杆钢级:S135;4)★加工形式: EU;5)壁厚:9.35mm;6)★重量:13.3ppf7)总长度(从台肩到台肩):31ft±0.5ft ;8)材质硬度:HB(TJ)285-340;9)★接头扣型:NC38;10)螺纹旋型:右旋;11)★接头外径:127mm;12)★接头内径:54mm;13)焊接方法:摩擦焊接;14)接头扣钳部分长度:10〞 Pin(不含扣长)x12.5〞 Box;15)吊卡台肩:18°;16)管子表面:清漆;17)★内部涂装:TK34;18)接头和管体材料产地:宝钢;19)接头耐磨带:母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。
20)含接头估重:22.21KG/M(3)4”钻杆1)★外径:4〞(101.6mm);2)内径:3.340”(84.84mm);3)★钻杆钢级:S135;4)★加工形式: EU;5)壁厚:8.38mm;6)★重量:14ppf7)总长度(从台肩到台肩):31ft±0.5ft ;8)材质硬度:HB(TJ)285-340;9)★接头扣型:NC46;10)螺纹旋型:右旋;11)★接头外径:152.4mm;12)★接头内径:76.2mm;13)焊接方法:摩擦焊接;14)接头扣钳部分长度:10〞 Pin(不含扣长)x12.5〞 Box;15)吊卡台肩:18°;16)管子表面:清漆;17)★内部涂装:TK34;18)接头和管体材料产地:宝钢;19)接头耐磨带:母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。
塔里木油田常用钻具螺纹推荐紧扣扭矩
一、推荐紧扣扭矩
规格名称 扣型 锥度
推荐紧扣扭矩
(KN.m)
新 一级 二级
2 -3/8"DP NC26 1:6 4.7 4.4 4.1
2-3/8" DP(双台肩) DS26 1:6 5.4 5.1 5.0
2-3/8"DP(非标) XT24 1:16 4.5 4.0 3.8
2-7/8" DP NC31 1:6 11.8 10.4 9.3
2-7/8" DP(双台肩) DS31 1:6 13.0 12.0 11.0
2-7/8" DP(非标) XT26 1:16 12.3 10.0 9.0
3-1/2" DP (WDP) NC38 1:6 18.0 17.1 14.9
3-1/2" DP (WDP) DS38 1:6 21.8 20.7 18.7
3-1/2" DP(非标) DS31 1:6 13.0 12.0 11.0
4" DP(双台肩) DS40 1:6 27.0 24.0 19.7
4" DP(双台肩) HT40 1:6 27.0 24.0 19.7
4" DP(反扣) HT40LH 1:6 27.0 24.0 22.0
4" DP(反扣) ST39LH 1:12 32.0 25.0 22.0
4-1/2" DP(WDP) NC46 1:6 34.5 26.0 21.0
5" DP(WDP) NC50 1:6 38.5 33.5 30.0
5" DP(防硫) DS50 1:6 35.0 30.0 25.0
5" DP(非标) NC52T 1:6 42.0 36.0 33.0
5-1/2" DP(WDP) 5-1/2FH 1:6 46.0 40.0 36.0
5-1/2" DP(双台肩) 5-1/2FHDS 1:6 52.0 41.0 37.0
5-7/8" DP(双台肩) 5-1/2FHDS 1:6 58.0 46.0 40.0
规格名称 扣型 锥度
推荐紧扣扭矩
(KN.m)
3-1/2" DC NC26 1:6 6.3
3-1/2" DC(双台肩) DS26 1:6 6.7
4 -1/8" DC NC31 1:6 9.2
4 -3/4" DC(NC35螺纹扶正器) NC35 1:6 14.7
4-3/4"DC(双台肩) DS35 1:6 15.2
4-3/4"DC(科研) XT36 1:16 30.0
5″DC (NC38螺纹扶正器) NC38 1:6 18.0
5″DC(双台肩) DS38 1:6 18.7
5″DC(科研) XT40 1:16 40.0
6-1/4" DC (NC46螺纹扶正器) NC46 1:6 24.4
7" DC (NC50螺纹扶正器) NC50 1:6 43.4
7-3/4" DC、 8" DC (NC56螺纹扶正器) NC56 1:4 65.2
9"DC (NC61螺纹扶正器) NC61 1:4 92.3
11"DC(NC77螺纹扶正器) NC77 1:4 142.5
二、其他说明:
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、使用液压动力钳或B型钳上扣,应该按照KN·m推荐数值紧扣;
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表(扭矩、压力)
的液压动力钳上卸扣,本体尺寸7"以上钻具应使用带扭矩指示的猫头或B
型钳上卸扣;
4、严禁使用未经校检的液压动力钳紧扣。
其他说明:
5、液压动力钳扭矩KN.m与压力Mpa单位对照关系:
(1)ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1;
(2)XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。
工程技术部钻具中心
2014-7-4
