第一节 蒸发浓缩
一、蒸发的基本概念
1定义：蒸发浓缩是利用溶剂和溶质挥发
度的差异，从而获得一个有利的汽液平 衡条件，达到分离的目的。 即溶液中溶质的挥发性小，溶剂具有明 显挥发性时，工业上常用加热方法，使 溶剂汽化达到使溶质增浓的目的就是蒸 发操作。
1）适应物料性质，符合工艺要求和食品卫生； 2）保证达到要求的浓度；

真空浓缩设备

真空浓缩设备

真空浓缩设备
44
真空浓缩设备
45
真空浓缩设备
46
真空浓缩设备
47
设备类型
国产单效 蒸发器不 带热泵 国产双效 带热泵
蒸汽耗量（T）
每蒸发1 每生产1
吨水
吨粉
1.15
7.6
0.46
3
水耗量
每蒸发1吨 每生产1
水
吨粉
3.0
192
10
64
丹麦五效 带热泵使 用蒸汽压 力0.8Mpa
0.14
0.94
35
➢工作原理
➢料液从加热器底部进入管内，加热蒸汽在管 束间通过管壁加热、冷凝。料液在管内被加 热迅速汽化，所产生的二次蒸汽及料液沿管 内高速上升。溶液被高速上升的二次蒸汽带 动，在壁内成膜状上升，不断被加热蒸发。 料液被逐渐浓缩，二次蒸汽从顶部排出，浓 缩液从蒸发分离室底部排出。
真空浓缩设备
36
➢适用于浓料液和黏度大的料液增浓，如果酱、 蜜饯、炼乳。
真空浓缩设备
32
第三节 升膜式、降膜式浓缩设备
➢一、 升膜式浓缩设备 ➢属于液膜式浓缩器，液体沿管壁
成膜状流动，进行连续蒸发，液 体在浓缩器停留时间较短，约几 秒至几十秒。
真空浓缩设备
33
➢（一）结构
➢由多根垂直管束的加热器体和一个 蒸发分离室及循环管组成。为自然 循环式。
方面的稳定性； ➢ ● 从废液中回收副产品
真空浓缩设备
3
真空浓缩设备
4
➢在真空条件下对液体进行蒸发浓 缩的方法始于1913年，其工艺是 建立在英国科学家E.C.Howard专 利基础之上的，它包含一个蒸汽 加热的带有冷凝器和空气泵的双 底真空釜。

真空浓缩设备培训教材(PPT 50张)

真空浓缩设备培训教材(PPT 50张)
（二）结构
2．加热器体
*作用：实现对料液的加热 浓缩。
*沸腾加热管： φ25~φ75mm的管子，高 0.6~2m左右，管长:管径为 20~40:1。 多根钢管管束。
*中央循环管 仅一根，其截面积一般为总 加热管截面积的40~100%， 位于加热器体的中央。
一、中央循环管式浓缩锅
（二）结构
3．蒸发室 作用： 使汽液进行分离，溶液经 中央循环管↙，保证溶液不断 循环和浓缩。 高度
一、升膜式浓缩器
（二）工作过程
* 料液自管底进入管内， 蒸汽在管间将热量传给管内 料液。 *料液被加热沸腾、汽 化，高速上升的二次蒸汽带 动料液沿管内壁成膜状上升， 并不断被加热蒸发、浓缩。 *浓缩液以较高的速度 进入蒸发分离室，在离心力 作用下与二次蒸汽分离。 *二次蒸汽从分离室顶 部排出，浓缩液通过循环管 入加热室循环蒸发浓缩，至 浓度达到要求。
第一节 分类、分选及操作流程
一、概述 二、分类 三、操作流程 四、选择与要求
一、概述 （一）浓缩目的 -----减少原料中的水分(去溶剂） 浓缩是生产中重要单元操作，又是较难控制的一环节----高温会使物料中成分发生变化——proteins、fats、 vitamins等多为热敏性物料。 （二）趋势：低温、快速、连续。 （三）真空蒸发的特点 ** 蒸汽 ** 物料
第六章 真空浓缩设备
重点：典型浓缩设备的结构及工作原理。 难点：浓缩设备的结构及工作原理，抽真空装置。 要求：明确真空浓缩的优越性，了解各真空浓缩 设备的特性，掌握典型浓缩设备的结构及工作原理， 学会根据料液的性质选择浓缩设备。
第一节 分类、分选及操作流程
第二节 单效真空浓缩设备
第三节 升降膜式浓缩设备 第四节 真空浓缩装置的附属设备

浓缩机械与设备

浓缩机械与设备
.
第一节 概述
?方法 浓缩
冷冻 离心
常压浓缩 加热蒸汽被
（蒸发面常压） 利用的次数
单效浓缩 双效浓缩 多效浓缩 热泵浓缩
常采用，热 能利用率 高， 但投资 增加
蒸发
超滤 结晶
真空浓缩 料液的流程
（蒸发面负压）
加热器的 结构型式
.
单程式 自然循环式
循环式 非膜式 薄膜式
强制循环式
盘管式
中央循环管式
升膜式 降膜式 片式 刮板式 离心式
?水力喷射器 作用:冷凝和抽真空
?结构
喷嘴： 大关排小键列与部对真件抽空，气度大效有小果关与有，冷很截凝大面能关 吸 喉气管室：：积为高力直好小安是使系 并与 度3和 径 ， 值 装 防 水， 按~喷 有4冷 为 冷 ， 有 止 流一 同，嘴 关水 凝 反 流 高 缓1般 心长6出水 能 之 体 速 冲~以 圆度口2质 力 取 导 水 和一 排0与总m有较大向流分定列喷m面关小值板的配角，射,积，时，冲均水度1安之~出，作击匀质倾装3比口取用，较圈斜
?采用强制循环浓缩装置或 带有搅拌器 的 浓缩装置，用外力使结晶保持悬浮状态
.
真空 浓 缩
?蒸发器的选择 粘滞性 ?粘度随浓度的增加而增加，使流速 降低，传热系数降低，生产能力下降
?采用强制循环型、刮板式或降膜式 浓缩设备
返回
.
第二节 单效真空浓缩机械与设备
?中央循环管式浓缩锅
?结构标 准 式 蒸 发高器度1，～2m是
动画演示
.
动画演示 动画演示
升膜式浓缩设备
?特点
?静压头产生的沸点升高很小 ?蒸发时间短，适用于热敏性物料浓缩
?适用于易起泡沫物料的浓缩 ?不适合粘度较大的物料浓缩 ?一次浓缩比不大

真空浓缩设备

真空浓缩设备

•二、组成和流程
• 图8—22所示为PAR－22
／PAR－O1型芳香物质回 收设备流程图。由三级板 式蒸发冷凝器、预热器、 两个螺旋管冷凝器、计量 器和各种泵、阀构成。
第六节 冷冻浓缩设备
• 定义
• 冷冻浓缩是将稀溶液中 的水分冻结成冰晶，并 去除这部分冰晶从而使 溶液中的溶质浓度得到 提高的浓缩方法。
四、升膜式蒸发器
• 由加热室、分离室和循环管等组成。 • 料液自加热室底部进入加热管内。加热蒸汽
在管束间流过，料液在加热管中部开始沸腾 迅速汽化。在加热管上部产生的二次蒸汽并 快速上升，流速可达100—l60m/s。料液在二 次蒸汽和抽真空的作用下，沿管内壁成膜状 上升，并不断被加热蒸发。
• 有循环型、非循环型 • 这种蒸发器的优点是占地面积小，传热效率
• 二次蒸汽由顶部排出。料液经中 央循环管下降、回流，形成自然 循环。浓缩后的制品由底部卸出 。
• 目前这类蒸发器糖厂应用广泛。
图8－2 中央循环管蒸发器 A-加热蒸汽 B-料液 C-二次蒸汽 D-冷凝水 E-完成液 1-中央循环管 2-蒸发室 3-除沫器 4-外壳 5-换热管
加热室断面
图8－3 加热室断面图 A-加热蒸汽 1-加热蒸汽通道 2-料液上升通道 3-料液下降通道
１．直接冷却式真空冷冻浓缩器
直接冷却式结晶是指结晶热直接由溶 液中一部分溶剂在真空条件下发 生相变汽化，将另一部分物质的 热量带走，使其温度降低到冰点 以下结晶的浓缩方法。
图8－24 真空冷冻浓缩器 1-真空冷却罐 2-循环泵 3-出料泵 4-循环 管 5-冷凝器 6-三级蒸汽喷射泵 7-二级
蒸汽喷射泵 8-一级蒸汽喷射泵
• (二) 常用真空装置
• 蒸汽喷射器 • 往复式真空泵 • 水环式真空泵

真空浓缩设备课件


三 真空浓缩设备
1. 组成 蒸发器主要由加热室和分离室组成。
(1) 蒸发室：通过布料器将被浓缩的物料引入 传热面，利用饱和水蒸气作为热源汽化被 浓缩的物料。
(2) 分离室：将二次蒸汽中夹带的雾沫分离出 来。
2.分类
四 设备的选择与要求
垢
五 各种蒸发器的特点
第三节 真空蒸发流程 一
第二节 真空浓缩设备

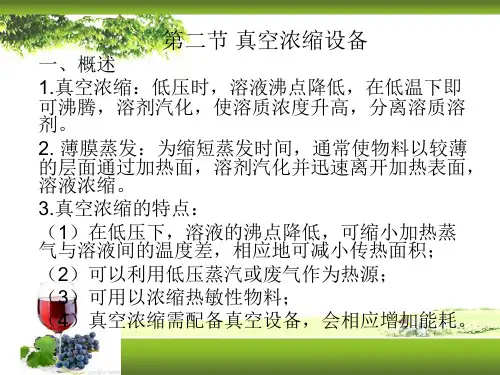

一、概述 1.真空浓缩：低压时，溶液沸点降低，在低温下即 可沸腾，溶剂汽化，使溶质浓度升高，分离溶质溶 剂。 2. 薄膜蒸发：为缩短蒸发时间，通常使物料以较薄 的层面通过加热面，溶剂汽化并迅速离开加热表面， 溶液浓缩。 3.真空浓缩的特点： （1）在低压下，溶液的沸点降低，可缩小加热蒸 气与溶液间的温度差，相应地可减小传热面积； （2）可以利用低压蒸汽或废气作为热源； （3）可用以浓缩热敏性物料； （4）真空浓缩需配备真空设备，会相应增加能耗。
二
第四节 真空浓缩设备常见故障及原因
一一、真空度低
二、管内壁结垢较多（焦管）
三、ห้องสมุดไป่ตู้料浓度低
四、倒灌（冷却水进入蒸发器）
五、跑料（物料沿二次蒸汽管路排出）
