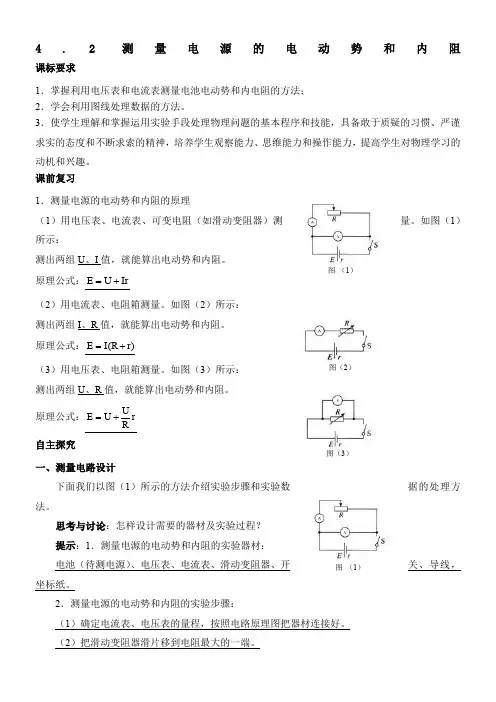

4.2测量电源的电动势和内阻课标要求1．掌握利用电压表和电流表测量电池电动势和内电阻的方法； 2．学会利用图线处理数据的方法。
3．使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
课前复习1．测量电源的电动势和内阻的原理（1）用电压表、电流表、可变电阻（如滑动变阻器）测量。
如图（1）所示：测出两组U 、I 值，就能算出电动势和内阻。
原理公式：Ir U E +=（2）用电流表、电阻箱测量。
如图（2）所示： 测出两组I 、R 值，就能算出电动势和内阻。
原理公式：r)I(R E +=（3）用电压表、电阻箱测量。
如图（3）所示： 测出两组U 、R 值，就能算出电动势和内阻。
原理公式：r RUU E += 自主探究一、测量电路设计下面我们以图（1）所示的方法介绍实验步骤和实验数据的处理方法。
思考与讨论：怎样设计需要的器材及实验过程？ 提示：1．测量电源的电动势和内阻的实验器材： 电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。
2．测量电源的电动势和内阻的实验步骤：（1）确定电流表、电压表的量程，按照电路原理图把器材连接好。
（2）把滑动变阻器滑片移到电阻最大的一端。
图（2）图（3）图 （1）图 （1）（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组I 、U 值。
（4）断开电键，整理好器材。
二、数据处理方法思考与讨论1：怎样处理实验数据？提示：1、代数法，运用方程组E=U 1+I 1r, E=U 2+I 2r,求解E 和r.为了减小实验误差，应该多找几组数据求平均值。
2、图像法：在坐标纸上建立坐标系，纵轴为U ，横轴为I ，一条倾斜直线，斜率即为内阻的大小，图像与U 轴交点即为电源电动势。
思考与讨论2：怎样分析实验过程中的误差？ 提示：1、安培表外接外接法电路如图——1所示，由于电流表得分压，电压表测得的电压并不是真正的路端电压，这种接法测量值和真实值之间的关系如何呢？设滑动变阻器的滑片在某一位置时电路中的电流表的示数为I 1,电压表的示数为U 1,改变滑片的位置，电流表中的示数为I 2 ,电压表的示数为U 2由闭合电路的欧姆定律得：如果不考虑电表的影响则有 E=U 1+I 1 r ① E=U 2+I 2 r ② 解得：2112I I U U E --=测 212112I I I U I U r --=测如果考虑电表的影响，设电流表的内阻为R A 则有 A R I r I U E 111++= ③ A R I r I U E 222++= ④ 解得：A R I I U U r ---=2112真212112I I I U I U r --=真电流表外接时，由于测量的电流是干路中的电流，测量的电压比路端电压小，所以，同一个电流I 下，电压的测量值总是在电压的真实值的下方，反映在图像上如图——2所示。
测定电源电动势和内阻”实验的误差分析与比较在中学物理实验室里,测定电源电动势和内阻的方法有多种，可以用一只电压表和一只电流表，也可以用一只电流表和一只电阻箱,或者用一只电压表和一只电阻箱，它们的测量原理都是闭合电路欧姆定律。
这在《普通高中课程标准实验教科书物理》（选修3-1)中都提到。
但由于电表有内阻，以上方法都存在一定的系统误差，但是误差的情况不一样,下面就这几种测定方法的误差进行分析和比较.1．电流表外接法这是课本上的学生实验电路图，只要测出两组U、I 的值，就能算出电动势和内阻。
对电路的接法可以这样理解：因为要测电源的内阻，所以对电源来说用的是电流表外接法。
X【分析方法1】计算法：根据闭合电路欧姆定律，其测量的原理方程为：U=E—Ir其中U、I分别是电压表和电流表的示数，通过调节滑动变阻器，改变路端电压和电流，这样就得到多组数据，每两组数据就可以求出电动势和内阻。
设某两组U、I的值的大小关系为：U1〉U2，I1<<I>I2。
由于电压表的分流作用，电流表的示数I不是流过电源的电流I0，有I〈I0，那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢？设电压表的内阻为RV ，用E0表示电动势的真实值,r0表示内阻的真实值，则方程应修正为：可见电动势和内阻的测量值都小于真实值。
【分析方法2】图像法：以上是定量计算分析，还可以利用电源的伏安特性曲线来定性分析。
如图2所示,直线①是根据U、I的测量值所作出的U-I 图线,由于I<I0，而且U越大，I 和I0之间的误差就越大，而电压表的示数U就是电源的路端电压的真实值U0，除了读数会有误差外，可以认为U＝U0,经过修正后，直线②就是电源真实值反映的伏安特性曲线，由图线可以很直观的看出E<E0，r〈r0.【分析方法3】等效法：把电压表和电源等效为一新电源，如图1虚线框所示，这个等效电源的内阻r为r0和RV的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压，也就是测量值，即【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻，电路如图3所示.调节R，测出两组U、R的值，就能算出电动势和内阻,其测量的原理方程为：其中U 是电压表示数,R是电阻箱示数。
例析《测定电源电动势和内阻》的实验方法及误差分析《测定电源电动势和内阻》实验是电学的重要实验之一，是高考命题的热点内容之一， 2006年江苏卷、年江苏卷、20062006年广东卷、年广东卷、20062006年天津卷、年天津卷、20072007年四川卷均从不同的角度考查过本实验。
有的考查仪器的选择和电路的设计，有的考查实验步骤的顺序，有的考查数据的处理和误差的分析。
由于完成本实验的方法很多，并且实验电路可采用电流表的内接法和外接法，这两种电路连接从误差角度分析各有优缺点，因此本实验对学生来说有一定难度。
一、测定电源电动势的几种类型一、测定电源电动势的几种类型1、电表－电表型、电表－电表型根据闭合电路欧姆定律Ir U E +=，只要测出两组路端电压和总电流，联立解方程组即可得电源的电动势E 和内阻r ，为了减小实验误差我们可以测出多组路端电压和总电流，用图象法可得电源的电动势E 和内阻r 。
（1）用一块电流表和一块电压表测定）用一块电流表和一块电压表测定有两种情况：电流表外接法（如图1），电流表内接法（如图2），由闭合电路欧姆定律Ir U E +=可知，只要能测出两组路端电压和电流即可，由r I U E r I U E 2211,+=+=可得：1221122112,I I U U r I I U I U I E --=--=。
例1．测量电源的电动势E 及内阻r （E 约为4.5V 4.5V，，r 约为1.5Ω）。
器材：量程为3V 的理想电压表V ，量程为0.5A 的电流表A （具有一定内阻），固定电阻，滑动变阻器，开关K ，导线若干。
，导线若干。
（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。
（2）实验中，当电流表读数为时，电压表读数为；当电流表读数为时，电压表读数为，则可以求出E ＝______________________，，r ＝______________________。
