(整理)常用彩电开关电源原理

电视机开关电源原理
电视机开关电源的原理是通过改变电路中的导通和断开状态来控制电流的流动，以实现电视机的启动和关闭。

在电视机开关电源的电路中，通常会使用开关元件，如晶体管或继电器。

当开关处于导通状态时，电流可以顺利地通过电路中的各个部件，从而使电视机正常工作。

而当开关处于断开状态时，电流被阻止在开关处流动，从而使电视机断开电源，停止工作。

在电视机电路中，还会配置一些保护电路，以确保电视机和使用者的安全。

例如，过流保护电路可以在电流超过一定数值时自动切断电源，避免电路元件过热或损坏，甚至引发火灾。

温度保护电路可以在温度过高时自动切断电源，避免电视机过热。

此外，电视机开关电源还通常包括一个电源管理模块，用于监测电源输入的电压和频率，并调整输出电源的稳定性和纹波程度。

它可以通过反馈回路来实现自动调节，以确保电视机在不同电源条件下都能正常工作。

总的来说，电视机开关电源的原理是通过开关元件的导通和断开状态以及相应的保护电路和电源管理模块，来控制电流的流动和电视机的启动和关闭。

这样可以为电视机提供稳定的电源，并保护电视机和使用者的安全。

开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。

它可以高效地进行能量转换，减少功耗，适用于各种电子设备。

下面将详细解析开关电源的工作原理。

1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。

-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。

-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。

-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。

-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。

-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。

-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。

2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。

输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。

-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。

变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。

-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。

输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。

3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。

- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。

通过调整开关频率，可以实现对输出电压的精确控制。

开关电源工作原理超全解读
开关电源是一种将交流电转换为稳定的直流电的设备，它通过电子开关器件的开关动作周期性地将输入电压切割成高频脉冲，然后经过滤波电路和稳压电路，最终输出稳定的直流电。

开关电源的工作原理主要包括以下几个部分：
1. 变压器：将输入的交流电压变压升高或降低，并进行隔离。

2. 整流：将变压器输出的交流电压通过整流电路转换为脉冲波形的直流电。

3. 滤波：通过滤波电路对脉冲波形的直流电进行平滑处理，去除掉其中的纹波成分，使得输出电压更加稳定。

4. 开关控制：通过控制开关器件（如MOS管、IGBT等）的
导通和截止来切割输入的交流电压，输出高频脉冲。

5. 输出稳压：将高频脉冲输入到变压器的副边或电感元件中，经过滤波和稳压电路，将输出的脉冲波形转换为稳定的直流电，以供电子器件使用。

总的来说，开关电源的工作原理就是通过控制开关器件的开关动作，将交流电压转换为高频脉冲，并通过滤波和稳压电路将脉冲波形转换为稳定的直流电。

开关电源具有输出电压稳定、效率高、体积小等特点，广泛应用于家庭电器、计算机、通信设备等领域中。

开关电源的工作原理开关电源是一种现代电源转换技术，已经广泛应用于各种电子设备中，如计算机、手机、电视等。

相比传统线性电源，开关电源具有更高的效率、更小的体积和更轻的重量，因此备受青睐。

下面将介绍开关电源的工作原理。

1. 整体结构开关电源主要由输入滤波电路、整流桥、直流滤波电路、开关变换器、控制电路和输出稳压电路等部分组成。

其中，开关变换器是整个开关电源的核心部件，主要由主开关管、变压器和输出整流滤波电路构成。

2. 工作原理开关电源的工作原理可以分为两个主要阶段：变换器的导通状态和关断状态。

变换器导通状态1.当输入电压加电后，经过输入滤波电路进行滤波处理后，进入整流桥，将交流电转换为脉冲信号。

2.脉冲信号进入开关变换器后，主开关管导通，电流通过变压器，产生磁场。

3.变压器的磁场会通过耦合效应将能量传递给输出端，经过输出整流滤波电路后，得到稳定的直流电压。

变换器关断状态1.主开关管关断，磁场能量释放，产生感应电动势，继续供电给输出端。

2.控制电路会监测输出端电压情况，若电压低于设定值，则触发主开关管再次导通，进行下一个工作周期。

3.控制电路根据输出端电压情况动态调整开关管的导通时间，以保持输出电压稳定。

3. 特点与优势开关电源相比线性电源具有以下特点和优势：1.高效率：开关电源利用高频开关原理，能够降低能量损耗，提高整体效率。

2.体积小巧：采用高频开关技术，使得开关电源可以更小型化，更适用于各种小型电子设备。

3.稳定输出：通过控制电路的精确调节，开关电源能够稳定输出所需的电压和电流。

4.节能环保：由于高效率的特点，开关电源的节能效果显著，有助于减少电能消耗和环境污染。

4. 结语开关电源作为一种先进的电源转换技术，具有高效、稳定、小型化等优势，广泛应用于各种电子设备中。

了解开关电源的工作原理有助于我们更好地理解其工作过程，也有助于我们在实际应用中更好地设计和维护电子设备。

希望本文对您有所帮助。

彩电实用开关电源电路分析1. 简介随着科技的飞速发展，彩电已经成为现代家庭娱乐的重要组成部分。

彩电的开关电源电路是彩电内部最重要的电路之一，负责将交流电转换为直流电供给电视机运行。

本篇文档将对彩电实用开关电源电路进行分析和解读，从电源部分的设计和工作原理进行详细讲解。

2. 开关电源电路的基本结构彩电开关电源电路主要由以下几个部分组成：2.1 输入滤波电路输入滤波电路主要由电源插座、开关和滤波电路组成。

通过电源插座将交流电输入开关电源电路中，开关用于控制交流电的通断，而滤波电路则用于降低输入电源中的电磁干扰和高频杂波等。

2.2 整流滤波电路整流滤波电路将输入的交流电转换为直流电，并通过滤波电路去除残留的交流成分。

常用的整流电路有单相桥式整流电路和三相桥式整流电路，滤波电路则通过电容和电感实现。

2.3 直流稳压电路直流稳压电路用于保持输出电压的稳定。

常见的直流稳压电路包括线性稳压电路和开关稳压电路。

线性稳压电路通过电压稳定器实现，而开关稳压电路则通过开关管的开关行为来实现电压稳定。

2.4 开关控制电路开关控制电路主要由开关芯片、反馈电路和驱动电路组成。

开关芯片负责控制开关管的开关行为和输出电压的稳定，反馈电路用于将输出电压信息反馈给开关芯片，而驱动电路则用于控制开关芯片的工作。

3. 开关电源电路的工作原理开关电源电路的工作原理主要包括以下几个步骤：3.1 输入滤波输入滤波电路通过电源插座接收交流电源，并使用电容和电感等元件对输入电压进行滤波去除高频杂波。

3.2 整流滤波整流滤波电路将输入的交流电转换为直流电，常用的整流电路有单相桥式整流电路和三相桥式整流电路。

转换后的直流电通过电容滤波电路去除残余的交流成分。

3.3 直流稳压直流稳压电路用于保持输出电压的稳定。

线性稳压电路通过电压稳定器实现，将输入电压经过稳压器调整为稳定的输出电压。

开关稳压电路则使用开关芯片控制开关管的开关动作，通过反馈电路实时调整输出电压。

开关电路主要由启动电路、振荡与稳压电路、自举电路、判断控制保护等，各部分电路功能介绍如下：1、启动电路电路接通后，AC220V经R861限流、C877滤波以及桥式整流中的一只二极管，组成半波整流电路，在C877上得到15。

5V直流电压，加到IC801（STR-Z3302）12脚，使电路启动。

待整机电路工作正常后，T862②-③绕组电动势经D864、C868整流波，得到40V左右的直流电压，再经Q872、D872稳压成16.8V的电压给IC80112脚正常供电。

根据STR-Z3302本身特性，当其12脚的VCC电压降至7.6V时，它将自行实现保护。

停止工作。

2、振荡与稳压控制IC801⑦脚外接电容C862为振荡定时电容。

当C862充电时，内部功率开关管Q1、Q2交替工作，C862放电时，Q1、Q2均截止。

由于Q1、Q2交替工作，驱动波形的一个周期相当于振荡波形的两个周期。

IC801⑨脚外接电阻R874+R867为振荡电阻。

⑧脚为稳定控制输入端。

从⑧脚流出的电流由光电耦合器Q862决定，⑧脚和⑨脚的电流共同决定⑦脚电容C862的充电电流。

C862充电电流增大时，电路振荡频率提高，电源的输出电压也将随之增大，反之输出电压将降低。

电路工作时，由光电耦合器Q8/62三极管电流对输出电压进行控制，实现稳压控制。

Q862电流大时，相当于输出电阻下降，使C862充电电流相对减小，电路振荡频率降低，输出电压也随之降低（即实现既调频又调宽）。

3、自举电路IC80119脚为自举升压脚，外接升压元件D862、R862、C863。

当内部Q2导通时，16。

8V电源电压经R862、D862及Q2向C863充电，使C863充有左负右正、约16V的电压。

当内部Q1导通时，18）脚电压接近于①脚，为300V，此时D862截止，则19脚电压等于C863两端的16V加上18脚的300V，即19脚可上升为316V左右的电压。

这样便提高了高端管激励电路的瞬间供电电压，使之能充分导通。

开关电源工作原理超详细解析开关电源工作原理是指通过开关元件（如晶体管、MOSFET等）控制电源的输入电压，使其以一定的频率进行开关操作，从而将输入电压转换为所需的输出电压。

下面是对开关电源工作原理的超详细解析：1. 输入电压：开关电源的输入电压通常是交流电（AC），其电压值和频率根据不同的应用而不同。

在实际应用中，通常需要将交流电转换为直流电（DC）来供给电子设备。

2. 整流：通过整流电路将交流电转换为直流电。

整流电路通常采用整流桥或者二极管桥等元件，将交流电的负半周或者正半周转换为直流电。

3. 滤波：由于整流后的直流电还存在较大的纹波，需要通过滤波电路进行滤波处理。

滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到较为稳定的直流电。

4. 开关操作：开关电源的核心部份是开关元件，如晶体管、MOSFET等。

开关元件根据控制信号的输入，以一定的频率进行开关操作。

当开关元件处于导通状态时，输入电压通过开关元件传递到输出端；当开关元件处于断开状态时，输入电压不会传递到输出端。

5. 脉宽调制（PWM）：为了控制开关元件的导通和断开时间，需要使用脉宽调制技术。

脉宽调制是通过调节开关元件导通时间的比例来控制输出电压的大小。

通常使用比较器和参考电压等元件来实现脉宽调制。

6. 输出变压器：为了将输出电压变换为所需的电压水平，通常使用输出变压器。

输出变压器通过变换输入电压和输出电压的变比关系，实现输出电压的变换。

7. 输出滤波：由于开关操作会引入一定的干扰和纹波，需要通过输出滤波电路进行滤波处理。

输出滤波电路通常采用电容器和电感器等元件，将纹波电压进行平滑，得到稳定的输出电压。

8. 控制和保护：开关电源通常还包括控制和保护电路。

控制电路用于控制开关元件的开关操作，保护电路用于保护开关电源和电子设备免受过电流、过电压和短路等故障的影响。

以上是开关电源工作原理的超详细解析。

开关电源通过开关操作和脉宽调制技术，将输入电压转换为所需的输出电压，并通过滤波和保护等电路对输出电压进行处理和保护。

开关电源入门必读开关电源工作原理超详细解析开关电源是一种将直流电源转换为可变直流电压输出的电源装置。

它通过开关管的通断控制，以高频脉冲方式调节输出电压，能够实现高效、稳定、可靠的电源转换。

本文将详细解析开关电源的工作原理。

开关电源由以下几个基本组成部分组成：输入滤波电路、整流电路、能量存储元件、控制电路和输出电路。

输入滤波电路的作用是滤除输入电源中的高频噪声和干扰，确保输入电压稳定。

它一般由电容、电感和绕组构成。

输入电压经过滤波电路后，接入整流电路。

整流电路的作用是将交流电转换为脉冲直流电。

常用的整流电路有单相桥式整流电路和三相桥式整流电路。

整流电路通过整流管将输入的交流电转换为直流电，并通过电容滤波电路将脉冲形式的直流电转换为平滑的直流电压。

能量存储元件一般是电感和电容。

电感能存储电能，电容能存储电荷。

在开关电源中，电感和电容组成的电容滤波电路起到储存能量的作用。

它们能够在负载电流突然增加时，释放存储的能量，从而保持输出电压的稳定性。

控制电路是开关电源的核心部分，其中包括开关管的控制电路和反馈电路。

开关管的控制电路负责控制开关管的通断，从而改变输出电压的大小。

反馈电路用于检测输出电压的实际值与设定值之间的差异，并向控制电路提供反馈信号，用于调整开关管的通断状态。

开关电源的输出电压由开关管通断的频率和占空比决定。

开关管的通断由控制电路控制，控制信号通常由脉冲宽度调制（PWM）产生。

PWM信号通过改变脉冲的宽度和间隔，调整开关管的通断时间，从而改变输出电压的大小。

开关电源的优点是高效率、稳定性好和体积小。

相比传统的线性电源，开关电源的转换效率更高，可以达到90%以上。

此外，开关电源的输出电压稳定性好，能够在负载变化较大的情况下保持输出电压的稳定。

由于使用高频脉冲调节输出电压，在相同输出功率的情况下，开关电源体积更小。

总之，开关电源是一种高效、稳定、可靠的电源装置。

它通过开关管的通断控制，以高频脉冲方式调节输出电压，实现电源转换。

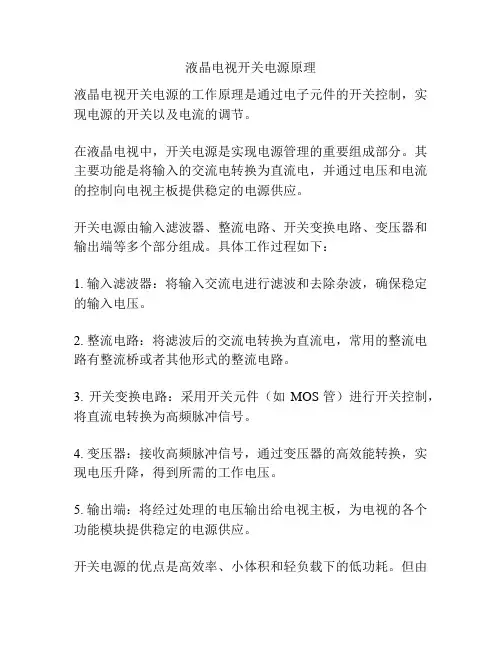

液晶电视开关电源原理
液晶电视开关电源的工作原理是通过电子元件的开关控制，实现电源的开关以及电流的调节。

在液晶电视中，开关电源是实现电源管理的重要组成部分。

其主要功能是将输入的交流电转换为直流电，并通过电压和电流的控制向电视主板提供稳定的电源供应。

开关电源由输入滤波器、整流电路、开关变换电路、变压器和输出端等多个部分组成。

具体工作过程如下：
1. 输入滤波器：将输入交流电进行滤波和去除杂波，确保稳定的输入电压。

2. 整流电路：将滤波后的交流电转换为直流电，常用的整流电路有整流桥或者其他形式的整流电路。

3. 开关变换电路：采用开关元件（如MOS管）进行开关控制，将直流电转换为高频脉冲信号。

4. 变压器：接收高频脉冲信号，通过变压器的高效能转换，实现电压升降，得到所需的工作电压。

5. 输出端：将经过处理的电压输出给电视主板，为电视的各个功能模块提供稳定的电源供应。

开关电源的优点是高效率、小体积和轻负载下的低功耗。

但由
于其工作原理较为复杂，对设计和电路的要求较高，电磁干扰等问题也需引起注意。

为了确保电视的稳定运行，开关电源设计需要细致考虑各个元件的选型和电路的布局。

总结一句话即：液晶电视开关电源通过电子元件的开关控制，将输入的交流电转换为稳定的直流电供给电视主板使用。

开关电源工作原理超详细解析开关电源是一种常见的电源供应器件，它通过将输入电源的直流电转换为高频脉冲电流，再经过整流、滤波和稳压等环节，输出稳定的直流电。

本文将详细解析开关电源的工作原理，包括开关电源的基本组成部分、工作原理的流程、常见的开关电源拓扑结构以及其优点和应用。

一、开关电源的基本组成部分开关电源通常由以下几个基本组成部分构成：1. 输入电路：用于接收外部交流电源，并将其转换为适合开关电源工作的直流电压。

2. 整流电路：将输入电压转换为脉冲电流，通常采用整流桥或者整流电路来实现。

3. 滤波电路：用于平滑整流后的脉冲电流，以减小输出电压的波动。

4. 开关器件：通常采用晶体管或者功率MOSFET等开关器件，用于控制电流的开关状态。

5. 控制电路：用于控制开关器件的开关频率和占空比，以控制输出电压的稳定性。

6. 输出电路：将经过整流、滤波和稳压处理后的直流电压输出给负载。

二、开关电源的工作原理流程开关电源的工作原理可以分为以下几个流程：1. 输入电路接收交流电源：开关电源的输入电路通常采用变压器来降低输入电压，然后通过整流电路将交流电转换为直流电。

2. 整流电路将交流电转换为脉冲电流：整流电路通常采用整流桥或者整流电路来将交流电转换为脉冲电流，这样可以减小能量损耗。

3. 滤波电路平滑脉冲电流：滤波电路通常采用电容器和电感器来平滑脉冲电流，以减小输出电压的波动。

4. 控制电路控制开关器件的开关频率和占空比：控制电路通过对开关器件的控制，可以控制开关频率和占空比，从而控制输出电压的稳定性。

5. 输出电路将处理后的直流电压输出给负载：经过整流、滤波和稳压处理后的直流电压将被输出给负载，供其正常工作。

三、常见的开关电源拓扑结构开关电源有多种拓扑结构，常见的有以下几种：1. 单端开关电源：输入电源和输出电源共用一个地线，适用于低功率应用。

2. 双端开关电源：输入电源和输出电源分别有独立的地线，适用于高功率应用。

20种彩电开关电源原理A3电源：A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。

R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。

V553 及周边元件、VD515、V511、V512组成稳压控制电路。

R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。

VD518、VD519、R523组成过压保护电路。

另外VD563也为过压保护。

C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。

再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。

显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515 是振荡电容，这显然是不对的。

IX0689电源：IX0689电源被广泛运用于国内各种品牌的TA两片机中，是国产机用得最多的电源之一。

彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。

图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。

合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。

+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。

(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。

(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。

随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。

在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。

开关电源原理详解
开关电源是由开关管、变压器、滤波电感、电容和稳压电路等器件组成的电源，其工作原理是将交流电转换为直流电。

下面我们来详细了解开关电源的工作原理：
1.输入变压器：开关电源的输入变压器工作于高频状态下，将低电压高电流的输入变换成高电压低电流的输出，促使开关电源的高频开关能够实现小尺寸和高效率的要求。

2.整流电路：开关电源的整流电路负责将输入电压的交流部分转换成直流电。

整流电路通常包括一个桥式整流器，它可以同时整流正、负电压的交流信号。

3.滤波电路：由于开关电源的输出具有高频脉冲特性，需要通过滤波电路将其转换成平稳的直流电。

滤波电路主要由电感和电容组成，可以过滤高频杂波，从而保持输出电压的稳定性。

4.变换电路：开关电源的变换电路主要由开关管和变压器构成。

变换电路负责将滤波后的直流电转换成需要的电压和电流，并将其输出。

5.稳压电路：开关电源的稳压电路主要由电容和稳压芯片构成，负责保持输出电压的稳定性。

稳压电路可以根据输入电压和输出电流自动调整输出电压，以确保输出电压不会因外部负载的变化而波动。

综合以上几部分，开关电源的工作原理就是将输入电压通过整流、滤波、变换和稳压等过程，最终将输出电压转换成需要的电压和电流，以满足各种电器设备的需要。

电视机开关电源原理与维修电视机是现代家庭不可缺少的电器产品之一，而电视机的开关电源则是电视机正常运行的关键部件之一。

本文将介绍电视机开关电源的工作原理和常见维修方法。

一、开关电源的工作原理开关电源是一种将交流电转换为直流电的电器设备。

电视机的开关电源主要由滤波电容、整流桥、功率MOS管和控制电路等组成。

当电视机插入电源并按下电源开关时，交流电进入滤波电容，滤波电容通过滤波作用将交流电转换为较为平稳的直流电。

直流电经过整流桥后变成纯正的直流电，并供电给电视机的各个部件。

功率MOS管则是开关电源的核心部件，它通过控制通断周期来控制输出电流和电压的大小。

控制电路检测到输出电压的变化后，会向功率MOS管发送信号，控制其通断，从而保持输出电压的稳定。

二、开关电源的维修方法1. 电源无法启动或无输出如果电视机的开关电源无法启动，首先检查电源插座和电源线是否正常。

如果插座和电源线没有问题，需要打开电视机并检查内部电路板上的保险丝，看是否烧毁。

如果保险丝烧毁，可以将其更换为同样规格的新保险丝。

如果保险丝正常，可能是由于开关电源控制电路故障导致的。

需要使用万用表测量控制电路的元件，检查是否有烧毁或损坏的部件。

如果发现故障部件，可以尝试更换或修复。

2. 输出电流和电压异常如果电视机的开关电源输出电流和电压异常，可能是功率MOS管损坏导致的。

可以使用万用表测量功率MOS管的正常工作电压范围，检查其是否在正常范围内。

如果超出范围，需要更换新的功率MOS管。

另外，也可以检查整流桥和滤波电容是否损坏，是否有松动或短路的情况。

如果发现问题，可以尝试修复或更换相应的部件。

3. 开关电源发生噪音有时候开关电源会产生噪音，可能是由于滤波电容老化或损坏导致的。

可以使用电容表测量滤波电容的电容值，检查是否与标准值相符。

如果不相符，需要更换新的滤波电容。

此外，还可以检查其他电子元件是否松动或受潮，需要重新连接或清洁。

如果以上方法都不起作用，可能需要请专业维修人员检查和维修。

彩电实用开关电源电路分析一、电路基本结构图1所示是该开关电源的原理方框图。

这是一个并联型自激振荡式开关电源。

220V交流电经D801～D804四个整流二极管组成的桥式整流器整流，负极端通过一个限流电阻R801接地。

正极通过C802、C807（由电容组成П型滤波电路）滤波后。

输出300V左右的直流电压（该电压为波动的直流电压）。

Q801是开关管（NPN型三极管）。

Np是开关变压器的初级绕组。

一端与输入回路，另一端与Q801的集电极相连。

Ns是开关变压器的次级绕组（有三个抽头的次级绕组，第③脚接地），D815、C818和D816、C820分别组成两个半波整流滤波电路,为负载（电视机的其它电路）提供114V和24V两种稳定的直流电压。

R803、R804和L801、R807、R809组成启动电路，在电源开启时给开关管提供启动电流。

开关变压器的正反馈绕组Nd（次级绕组）和D807～D809、R808、C811组成一个激励电路。

Nd绕组的同名端与激励电路相连，为开关管提供正反馈。

另一端通过R805（限流电阻）接地。

Q802、Q803组成一个脉冲宽度调制器，控制开关管饱和、截止工作时间。

开关变压器的负反馈绕组Ng（同名端接地）、R812、D812和Q805、D822组成保护电路，为开关电源提供过压和过流保护功能。

负反馈绕组（取样绕组）Ng、稳压二极管D814（提供基准电压）和取样电位器R851、Q804组成误差放大电路。

去控制Q802和Q803组成的脉冲宽度调制器的工作状态。

间接地控制开关管的饱和、截止工作时间。

起到稳定输出电压的作用。

二、分电路及工作原理东芝Ⅱ型机芯的开关稳压电源的电路图由输入回路、开关振荡电路、脉宽调制电路、误差放大电路、保护电路、输出回路等六个功能电路组成。

1、 输入回路P801是电源插头，S801是电视机开关。

P580的①、②端是接插件。

F801是交流保险丝，作用：保护因开关电源内某个元件损坏而造成的短路。

彩色电视开关电源原理彩色电视开关电源原理是指彩色电视机在使用过程中，通过电源开关来控制电源的通断，实现电视机的启动与关闭。

在彩色电视开关电源的设计中，包括了开关电源的基本原理和电视机电路的配套设计。

彩色电视机的开机原理主要是通过开关电源提供稳定的直流电源给各个电路板，从而使电视机能正常工作。

开关电源是指采用开关器件（例如MOSFET、IGBT 等）来使电源转换为高频交流电源，进而通过变压器和滤波电路将其转换为稳定的直流电源的一种电源供电方式。

彩色电视开关电源通常由输入滤波电路、整流电路、功率因数校正电路、开关转换电路、输出滤波电路和控制保护电路等组成。

首先，输入滤波电路用于滤除电网输入电源中的高频干扰和电压波动，保证电源的稳定性和安全性。

然后，整流电路采用整流桥等器件将输入电源的交流电转换为直流电。

紧接着，功率因数校正电路用于提高电源的功率因数，减小对电网的干扰，提高能源利用率。

接下来，开关转换电路通过开关器件控制输入直流电源的开关状态，使其高频开关，并经过变压器的变压和隔离，从而提供满足电视机各个电路板所需的不同电压和电流的直流电源。

随后，输出滤波电路用于滤除开关转换电路的高频噪声和纹波，使输出的直流电源更加稳定、平滑。

最后，控制保护电路用于监测开关电源的各种工作状态和电压值，实现过压、过流、过载、短路等异常情况的保护和控制。

在彩色电视机的使用中，通过按下开关电源的开关按钮，可以使开关转换电路的开关器件切换工作状态，从而控制彩色电视机的启动或关闭。

总结来说，彩色电视开关电源原理是通过滤波、整流、开关转换和控制保护等电路的配合工作，将电网输入的交流电转换为适应电视机各个部件所需的直流电源，实现电视机的正常启动和关闭。

这样设计的开关电源具有体积小、效率高、工作稳定等优点，被广泛应用于彩色电视机及其他电子产品上。

电视开关原理
电视开关的原理是通过控制电路来实现开关功能。

当我们按下电视机上的开关按钮时，电路会被闭合，电流流通，电视就会打开。

而当我们再次按下开关按钮，电路断开，电流停止流通，电视就会关闭。

在电视开关的内部，主要包含了几个关键部件。

首先是一个开关按钮，它通常是机身上的一个开关或者是遥控器上的按键。

当我们按下开关按钮时，一个信号会被发送到电视的控制电路中。

这个控制电路会根据接收到的信号判断是开机还是关机的指令。

控制电路接收到开机指令后，会通过一个继电器来关闭一个电路。

这个电路会提供电视所需要的电能，以使其正常运行。

在电路关闭的情况下，电视就会打开，显示画面并发出声音。

而当控制电路接收到关机指令后，继电器就会打开电路，断开电能的供应。

这样一来，电视就会停止工作，画面和声音都会停止。
