ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘　要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。

一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。

彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。

本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。

关键词：彩色电视机　电源电路　分析　故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。

它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。

一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。

开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。

开关电源电路组成方框图如图1所示。

图1　开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。

采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。

主要电路分析如下。

1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。

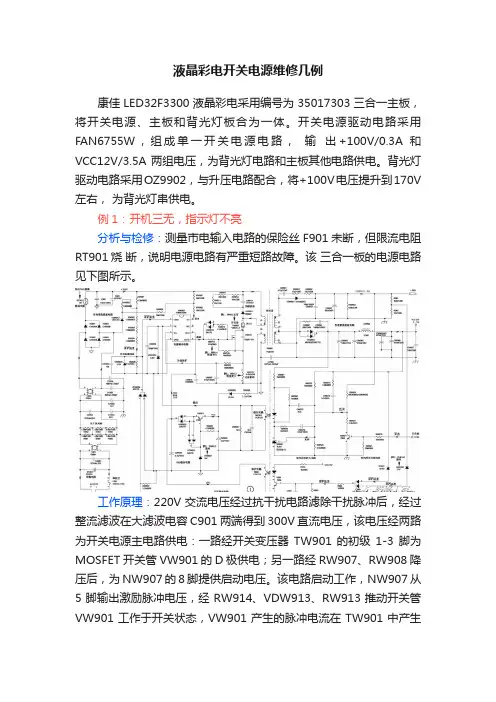

液晶彩电开关电源维修几例康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。

开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。

背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。

例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。

该三合一板的电源电路见下图所示。

工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。

该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。

TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。

维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。

检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。

对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。

检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。

再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。

检修液晶彩电电源板的技巧一、常用维修方法液晶（LCD）彩电电源板的维修方法与CTR（显像管）彩电电源电路的维修方法基本相同。

除了采用常见的“直观检查法”、“电阻测量法”、“电压测量法”、“波形测量法”等方法外，根据液晶彩电电源板的电路结构和特点，还可采用以下几种方法。

1.外接电压法“外接电压法”就是将机外或机内适合需求的电压或信号，接入电源板相应的位置，为相关电路供电，根据供电后的电压变化和故障现象，来判断故障范围。

常用的“外接电压法，有两种：一是外接开机电压，一般电源板连接器的开/关机控制电压标注为“ON/OFF"，“POW-ON"，“PS-ON”等。

为了强迫电源板进入开机状态，在微处理器不能“二次”开机的情况下，可将电源板连接器的开/关机控制电压引脚，外接到相应的高、低电压上，如果为高电平开机，一般将开/关机控制端接副电源5V输出端；如果为低电平开机，则将开关机控制端接地；二是外接驱动电路Vcc供电电压，当PFC（功率因素校正）电路或主、副电源不启动（因无Vcc供电所致）时，可通过外接12〜18V电源为PFC电路或主、副电源驱动控制集成电路供电。

供电后，测量开机电压和观察故障现象，判断故障所在。

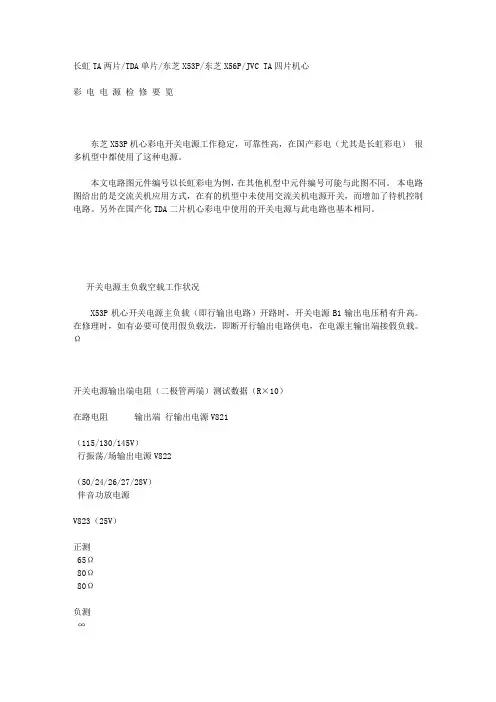

2.假负载法在维修开关电源时，为区分故障是出在负载电路还是电源本身，经常需要断开负载，并在电源主输出端（一般为12V,18V或24V）加上假负载进行试机。

之所以要接假负载，是因为开关管在截止期间，存储在开关变压器“一次”绕组的能量向“二次”侧释放，如果不接假负载，则开关变压器存储的能量就无处释放，极易导致开关管击穿损坏。

关于假负载的选取，一般选取（30〜60W）/12V的灯泡（汽车或摩托车上用）作假负载，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低，优点是直观方便。

为了减小启动电流，也可采用30W的电烙铁作假负载或采用大功率600〜1000Q电阻。

3.光电藕合器短路法液晶彩电的开关电源较多地采用了带光电耦合器的直接取样稳压控制电路，当输出电压高时，可采用“短路法”来测定故障范围。

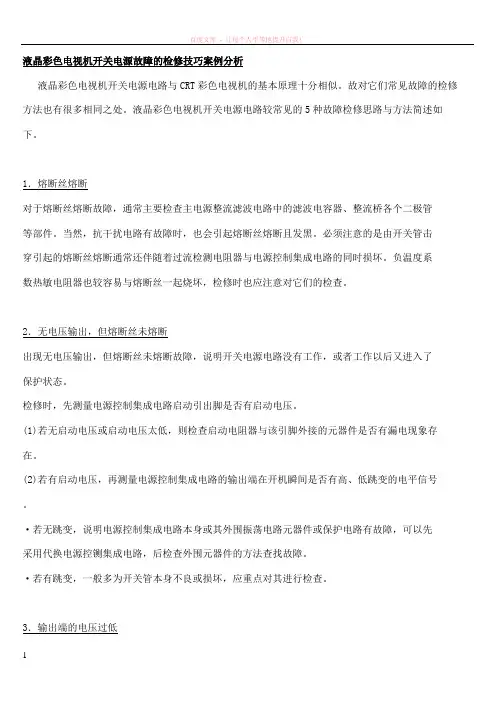

液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。

故对它们常见故障的检修方法也有很多相同之处。

液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。

1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。

当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。

必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。

负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。

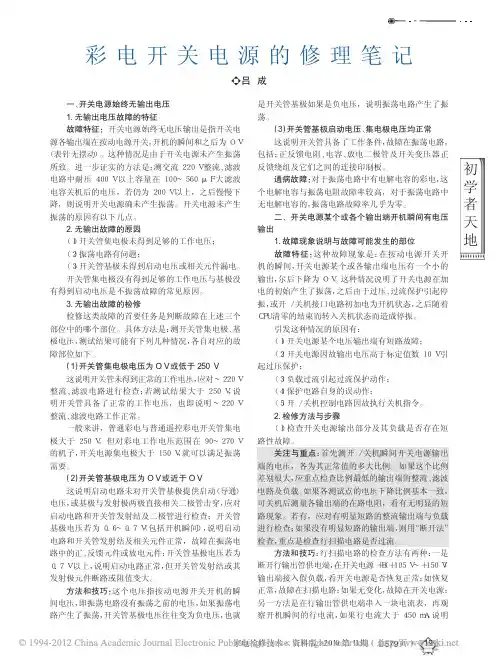

2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。

检修时，先测量电源控制集成电路启动引出脚是否有启动电压。

(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。

(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。

·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。

·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。

3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。

这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。

(2)输出端整流二极管、滤波电容器失效。

这种情况可以通过代换的方法来判断它们是否损坏。

(3)开关电源的负载有短路故障。

尤其是DC/DC转换器短路或性能不良。

对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。

当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。

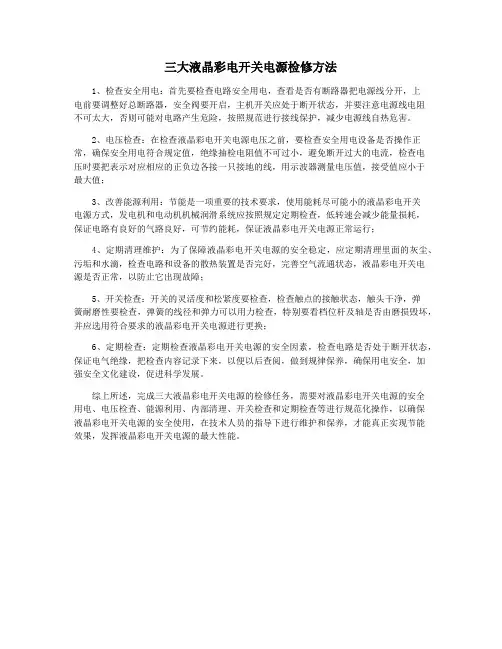

三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。

2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。

综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。

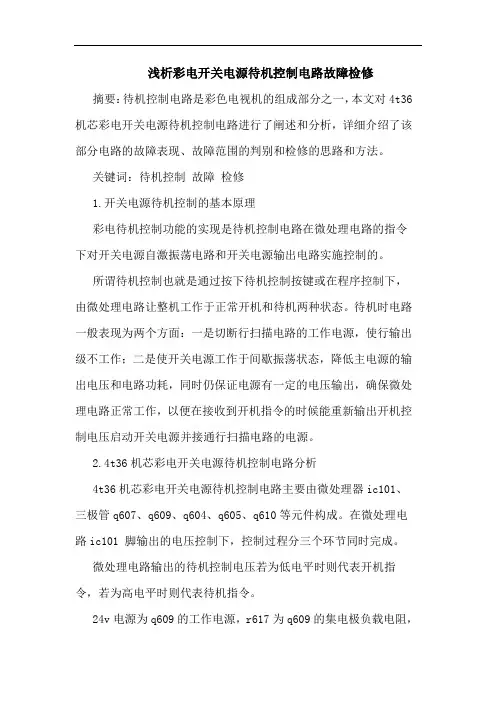

浅析彩电开关电源待机控制电路故障检修摘要：待机控制电路是彩色电视机的组成部分之一，本文对4t36机芯彩电开关电源待机控制电路进行了阐述和分析，详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。

关键词：待机控制故障检修1.开关电源待机控制的基本原理彩电待机控制功能的实现是待机控制电路在微处理电路的指令下对开关电源自激振荡电路和开关电源输出电路实施控制的。

所谓待机控制也就是通过按下待机控制按键或在程序控制下，由微处理电路让整机工作于正常开机和待机两种状态。

待机时电路一般表现为两个方面：一是切断行扫描电路的工作电源，使行输出级不工作；二是使开关电源工作于间歇振荡状态，降低主电源的输出电压和电路功耗，同时仍保证电源有一定的电压输出，确保微处理电路正常工作，以便在接收到开机指令的时候能重新输出开机控制电压启动开关电源并接通行扫描电路的电源。

2.4t36机芯彩电开关电源待机控制电路分析4t36机芯彩电开关电源待机控制电路主要由微处理器ic101、三极管q607、q609、q604、q605、q610等元件构成。

在微处理电路ic101 脚输出的电压控制下，控制过程分三个环节同时完成。

微处理电路输出的待机控制电压若为低电平时则代表开机指令，若为高电平时则代表待机指令。

24v电源为q609的工作电源，r617为q609的集电极负载电阻，微处理的待机控制电压经r634送到q609的基极控制其导通与截止。

q607的导通与截止取决于q609的集电极电位高低，若q609导通则q607截止，若q609截止则q607导通。

q604和q605的基极电流通路由q607控制。

若q607导通，则q604导通输出24v电源供给行激励电路和场输出级电路，同时q605导通输出12v电源经q613组成的稳压电路产生9v电源供给行振荡、解码电路和公共通道电路；若q607截止，则q604和q605都截止，24v和9v电源输出同时关断，电视机处于待机状态。

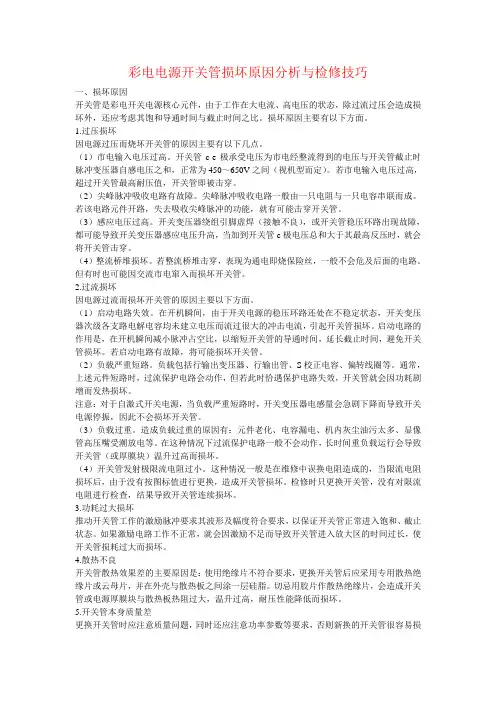

彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。

损坏原因主要有以下方面。

1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。

（1）市电输入电压过高。

开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和，正常为450～650V之间（视机型而定）。

若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。

（2）尖峰脉冲吸收电路有故障。

尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。

若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。

（3）感应电压过高。

开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。

（4）整流桥堆损坏。

若整流桥堆击穿，表现为通电即烧保险丝，一般不会危及后面的电路。

但有时也可能因交流市电窜入而损坏开关管。

2.过流损坏因电源过流而损坏开关管的原因主要以下方面。

（1）启动电路失效。

在开机瞬间，由于开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。

启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。

若启动电路有故障，将可能损坏开关管。

（2）负载严重短路。

负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。

通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，开关管就会因功耗剧增而发热损坏。

注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。

（3）负载过重。

造成负载过重的原因有：元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。
