常见的十七种脱硫工艺原理及工艺图石灰石/石灰-石膏法烟气脱硫01工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。
在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。
02反应过程（1）吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO4（2）中和CaCO3 + H2SO3 —> CaSO3+CO2 + H2OCaCO3 + H2SO4 —> CaSO4+CO2 + H2OCaCO3 +2HCl—> CaCl2+CO2 + H2OCaCO3 +2HF —>CaF2+CO2 + H2O（3）氧化2CaSO3+O2—>2CaSO4（4）结晶CaSO4+ 2H2O —>CaSO4 ·2H2O03系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。
04工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。
系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。
当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。
吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/N m3。
吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

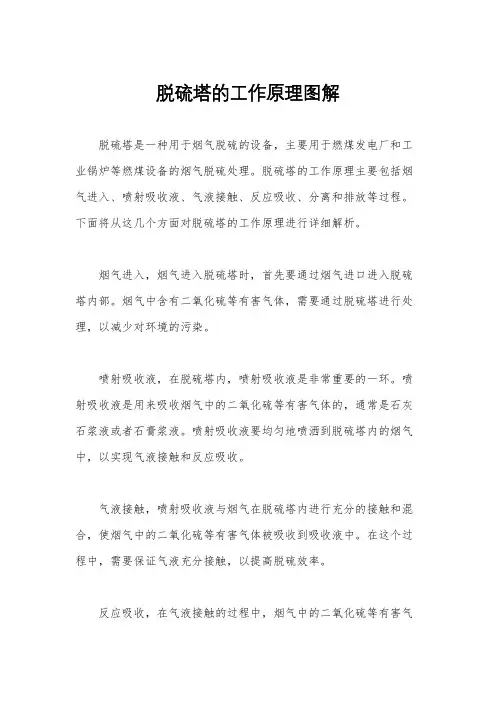

脱硫塔的工作原理图解脱硫塔是一种用于烟气脱硫的设备，主要用于燃煤发电厂和工业锅炉等燃煤设备的烟气脱硫处理。
脱硫塔的工作原理主要包括烟气进入、喷射吸收液、气液接触、反应吸收、分离和排放等过程。
下面将从这几个方面对脱硫塔的工作原理进行详细解析。
烟气进入，烟气进入脱硫塔时，首先要通过烟气进口进入脱硫塔内部。
烟气中含有二氧化硫等有害气体，需要通过脱硫塔进行处理，以减少对环境的污染。
喷射吸收液，在脱硫塔内，喷射吸收液是非常重要的一环。
喷射吸收液是用来吸收烟气中的二氧化硫等有害气体的，通常是石灰石浆液或者石膏浆液。
喷射吸收液要均匀地喷洒到脱硫塔内的烟气中，以实现气液接触和反应吸收。
气液接触，喷射吸收液与烟气在脱硫塔内进行充分的接触和混合，使烟气中的二氧化硫等有害气体被吸收到吸收液中。
在这个过程中，需要保证气液充分接触，以提高脱硫效率。
反应吸收，在气液接触的过程中，烟气中的二氧化硫等有害气体会与喷射吸收液发生化学反应，被吸收到吸收液中。
这一过程是脱硫塔实现烟气脱硫的关键环节，也是最为核心的部分。
分离和排放，经过反应吸收后的烟气中的有害气体已经被吸收到吸收液中，此时需要对吸收液和烟气进行分离。
分离后的烟气排放到大气中，而吸收液则进行再循环利用，以实现连续的脱硫处理。
通过上述的工作原理图解，我们可以清晰地了解脱硫塔是如何进行烟气脱硫处理的。
脱硫塔在燃煤发电厂和工业锅炉等燃煤设备中具有非常重要的作用，可以有效减少烟气中的二氧化硫等有害气体的排放，保护环境，减少大气污染。
希望通过本文的介绍，能够让大家对脱硫塔的工作原理有更深入的了解。

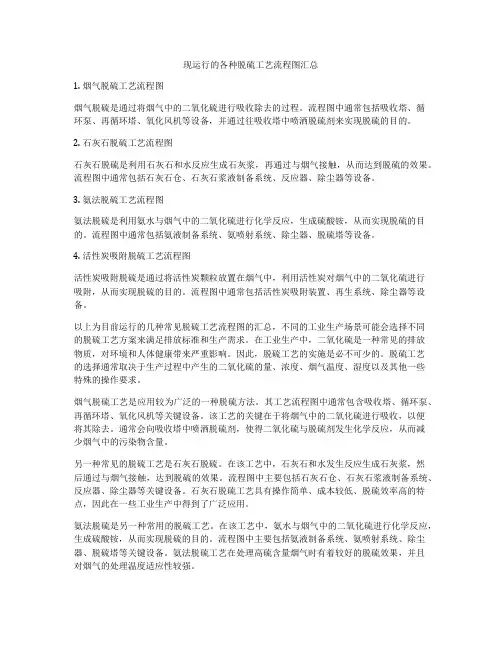

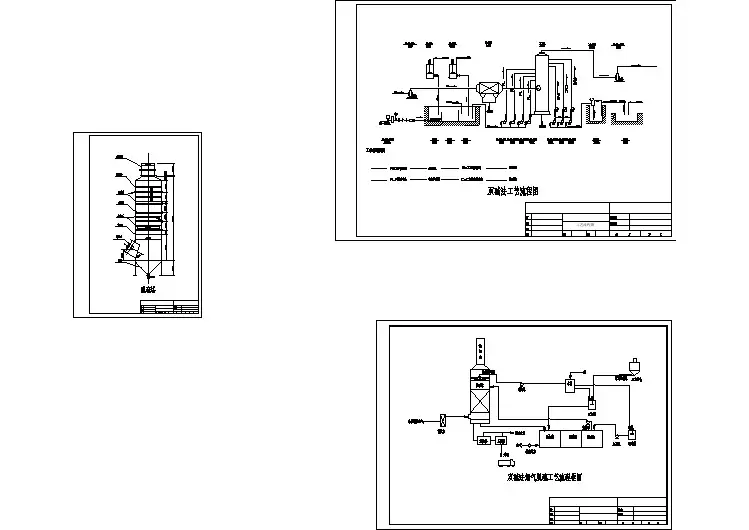

现运行的各种脱硫工艺流程图汇总1. 烟气脱硫工艺流程图烟气脱硫是通过将烟气中的二氧化硫进行吸收除去的过程。
流程图中通常包括吸收塔、循环泵、再循环塔、氧化风机等设备，并通过往吸收塔中喷洒脱硫剂来实现脱硫的目的。
2. 石灰石脱硫工艺流程图石灰石脱硫是利用石灰石和水反应生成石灰浆，再通过与烟气接触，从而达到脱硫的效果。
流程图中通常包括石灰石仓、石灰石浆液制备系统、反应器、除尘器等设备。
3. 氨法脱硫工艺流程图氨法脱硫是利用氨水与烟气中的二氧化硫进行化学反应，生成硫酸铵，从而实现脱硫的目的。
流程图中通常包括氨液制备系统、氨喷射系统、除尘器、脱硫塔等设备。
4. 活性炭吸附脱硫工艺流程图活性炭吸附脱硫是通过将活性炭颗粒放置在烟气中，利用活性炭对烟气中的二氧化硫进行吸附，从而实现脱硫的目的。
流程图中通常包括活性炭吸附装置、再生系统、除尘器等设备。
以上为目前运行的几种常见脱硫工艺流程图的汇总，不同的工业生产场景可能会选择不同的脱硫工艺方案来满足排放标准和生产需求。
在工业生产中，二氧化硫是一种常见的排放物质，对环境和人体健康带来严重影响。
因此，脱硫工艺的实施是必不可少的。
脱硫工艺的选择通常取决于生产过程中产生的二氧化硫的量、浓度、烟气温度、湿度以及其他一些特殊的操作要求。
烟气脱硫工艺是应用较为广泛的一种脱硫方法。
其工艺流程图中通常包含吸收塔、循环泵、再循环塔、氧化风机等关键设备。
该工艺的关键在于将烟气中的二氧化硫进行吸收，以便将其除去。
通常会向吸收塔中喷洒脱硫剂，使得二氧化硫与脱硫剂发生化学反应，从而减少烟气中的污染物含量。
另一种常见的脱硫工艺是石灰石脱硫。
在该工艺中，石灰石和水发生反应生成石灰浆，然后通过与烟气接触，达到脱硫的效果。
流程图中主要包括石灰石仓、石灰石浆液制备系统、反应器、除尘器等关键设备。
石灰石脱硫工艺具有操作简单、成本较低、脱硫效率高的特点，因此在一些工业生产中得到了广泛应用。
氨法脱硫是另一种常用的脱硫工艺。
脱硫工段工艺流程图
脱硫工段是热电厂燃煤发电过程中的重要环节，其主要目的是减少燃煤产生的二氧化硫排放，保护环境。
下面我将详细介绍脱硫工段的工艺流程图。
首先，燃煤进入燃烧室，与空气进行充分的燃烧反应，产生大量的烟尘和废气。
废气中含有二氧化硫，需要进行脱硫处理。
第一步是氧化反应。
废气经过预处理后，进入净化塔顶部分布的喷头区域，与一定比例的含氧气体进行接触。
氧化剂主要有空气和二氧化氯等，能够将二氧化硫氧化为二氧化硫酸。
第二步是吸收反应。
氧化后的废气经过喷头区域，进入喷雾层。
在喷雾层中，废气与喷雾液体进行接触，喷雾液体是一种含有吸收剂的溶液，一般为石灰石浆液。
在此过程中，二氧化硫与液滴中的吸收剂发生吸收反应，生成硫酸。
第三步是分离反应。
经过吸收的废气与喷头层中的液滴一起下沉，进入喷雾塔的下部，此处设有分离装置。
在分离过程中，废气和液滴发生反向冲刷，液滴中的硫酸被回收下来，而废气中的烟尘和其它颗粒物被截留，净化后的废气从塔顶排放。
第四步是脱水处理。
分离后的液滴中含有大量水分，需要进行脱水处理。
液滴进入脱水装置，通过旋流器等装置将水分与液滴分离，脱水后的液滴进入再生系统。
最后，通过再生系统，将脱水后的液滴进行再利用。
具体的再
生方式受到多种因素的影响，一般采用高温回归的方法，将液滴中的硫酸分解为二氧化硫和水，再经过氧化反应转化为硫酸，用于循环再利用。
以上就是脱硫工段的工艺流程图。
通过该流程，热电厂能够有效地减少燃煤产生的二氧化硫排放，保护环境，同时实现废气中的硫酸回收和再利用。
