倒伞型表面曝气机说明书

倒伞曝气机一、主要技术参数形式：立式倒伞曝气机安装位置：氧化沟叶轮直径：3000mm电机功率：40kw叶轮外缘线速：5.17m/s充氧量:~75kgO/h2转速:33rpm电源: 380V/3ph/50Hz防护/绝缘等级: IP55/F二、主要结构原理倒伞曝气机由减速机总成（含电动机）、倒伞座总成、升降平台、倒伞型曝气叶轮等组成。

倒伞曝气机广泛用于城市污水和各种工业废水的生化处理，将空气中的氧气溶入污水中，完成对污水的充氧作用，加快污水的净化，其径向推流能力强，充氧量高，混合搅拌能力强。

倒伞曝气机可在恶劣的环境下工作，能够连续每天24小时或间断工作，在停止运行后能立即启动正常运行。

该设备能保证在允许浸没水深的范围内任意一处达到正常的工况。

具有足够的搅拌和推动能力，在对污水充氧的同时，可以保持氧化沟内活性污泥呈悬浮状态。

减速机总成电动机采用立式安装，装于减速机之上，位置较高，不易受飞溅的污水和废气侵蚀。

电动机通过柔性联轴器与减速机直连为整体，电动机输出轴与减速箱入轴的两半轴器通过电机座实现自动对中联接，这是靠设计和制造来保证的，不需要现场人工调整，对两轴的同心提供可靠的保证。

这样可使传动平稳，提高传动效率，冲击减少，延长零件使用寿命。

电动机采用户外防潮湿结构的立式电机，防护等级IP55，绝缘等级F级。

减速机箱体及电机座均采用优质铸铁材质树脂型砂铸造工艺成型，减速机采用圆柱齿轮三级传动。

齿轮材料采用优质合金钢，热处理采用渗碳淬火，硬齿面磨削成型，具有精度高、噪声小、承载能力大、传动效率高、传动效率高而平稳，振动小。

运行安全可靠，维修调整方便，不易漏油，设计使用寿命超过100000h，密封件在正常使用情况下，寿命不低于三年。

其最显著的优点是输入轴可以正反两方面旋转及使用。

立式减速箱避免了卧式减速箱的输入轴只能单方向转动、圆弧锥齿轮的加工和安装调整复杂、易漏油、输入轴和电机输出轴对中调整很麻烦等缺点。

表曝机的减速机采用整体设计，优质的材料可以保证减速机传动效率不低于95%，服务系数≥2.5，最大噪声低于80dB(A)。

倒伞曝气机操作维护培训手册一、概述倒伞曝气机整机总装和检测完毕后，启动前应再次检查螺栓的紧固程度。

减速箱油尺的油面，润滑油管的接法是否符合规定。

冬天在0℃以下启动时，应将减速箱油加热至10℃左右，然后才能接通电源启动。

1、整机按规定的倒伞叶轮的转向进行空运转，启动后应从油标察看油路是否供油。

若发现有异常现象，应立即停机，查找原因，排除故障后，才能投入运转。

2、出厂前应进行空运转，若发现有任何异常现象时，应马上停机，进行排除。

空运转2小时后，减速箱油温不应超过85℃，轴承温升不超过90℃。

运转时电机的转向一定要跟齿轮泵转向一致。

3、空运转后才能进入负荷磨合，在负荷磨合中减速箱应平稳，无冲击，无异常振动和噪声，各密封面和结合面不得有渗漏油现象。

负荷运转时，减速箱的油温规定：当环境温度40℃，采用L-CKC220-GB5903-95或MoBiLSHC630时极限温度可达90℃，采用L-CKC320-GB5903-95或MoBiLSHC632时油温可达100℃，轴承的温度可达95℃。

整机的环境噪声为90dB（A），减速箱的环境噪声为85dB（A）。

4、新曝气机经负荷试运转15天(200～300小时)后，应将减速箱的脏油放掉，并用煤油或柴油将磨合过程中产生的铁屑及内部油污清洗干净放出，然后加入中负荷工业齿轮油（牌号为L-CKC220-GB5903-95或L-CKC320-GB5903-95）至油尺规定的刻度（约120L）；才能投入正常运行，冬天加油时应将油加热至10℃左右。

二、故障与排除三、试运转1、整机总装和检测完毕后，启动前应再次检查螺栓的紧固程度和减速箱内的油面是否在油尺的两刻度之间，然后才能接通电源启动。

2、减速机相关操作请见减速机操作说明书。

四、部件调整与保养1、减速箱的调整减速机相关维修与保养详见减速机操作说明书。

2、倒伞座的调整倒伞座经长期使用，轴承出现间隙过大，倒伞座产生抖颤、噪音或轴摆动时，应对轴承进行清除润滑脂、调整间隙、填充润滑脂。

曝气器使用说明书
曝气器使用说明书
一、产品概述
曝气器是一种用于水处理的设备，主要用于在水中增氧，
提供适宜的环境条件。

本产品采用先进的气体传动原理，通过喷气
和混合作用，将氧气溶解入水中，以实现水体的氧化处理。

二、产品组成
1、曝气器主体：包括进气口、排气口、气化室和排气管道
等组成部分。

2、转子：用于驱动气化室进行气体喷射和混合。

3、控制系统：包括进气阀门、排气阀门和控制面板等设备。

三、使用步骤
1、将曝气器放置在水处理设备中，确保连接管道正常。

2、打开进气阀门，控制气体进入气化室。

3、调节进气阀门，使气体流量适宜。

4、打开转子，使气体喷射和混合。

5、根据实际需求调节曝气器的工作时间和频率。

6、停止使用后，关闭进气阀门，排空气化室内余气。

四、注意事项
1、在使用前，请仔细阅读本说明书，并按要求操作。

2、请确保曝气器与水处理设备的连接牢固，防止泄漏。

3、使用过程中，注意观察曝气器的工作状态，如有异常及时停用并联系售后服务。

4、禁止将曝气器放置在高温、潮湿或易燃环境中。

5、禁止使用过程中拆解或修改曝气器结构。

附件：
1、曝气器安装示意图。

2、曝气器维护保养手册。

法律名词及注释：
1、氧化处理：指通过向水中注入氧气，促使水中有机物氧化分解的过程。

2、进气阀门：用于控制气体进入曝气器的阀门。

3、排气阀门：用于控制曝气器排气的阀门。

4、售后服务：指在产品售出后，为用户提供的维修、保养、咨询等服务。

倒伞曝气机使用说明书南京兰江水处理设备有限公司目录一、倒伞曝气机安装、技术、组成示意图二、本机的用途三、结构及特点四、叶轮的充氧、混和及曝气池设计参数五、安装与调整六、试车与维护一、倒伞曝气机安装、技术、组成示意图二、本机的用途2.1本机主要用于石油、化工、制革、造纸、农药、煤气、煤炭等行业及城市生活污水的处理。

适用于这些行业的工业废水及城市生活污水采用活性污泥法的生化处理曝气池中，对污水污泥的混合液进行充氧和混合，活跃及繁殖好氧菌，从而对污水进行生化作用，达到快速高效净化污水的作用。

三、结构及特点三、结构及特点3.1结构：本机由电动机、联轴器、减速箱、润滑系统、升降平台、倒伞座、叶轮等部分组成。

3.2特点3．2．1倒伞型叶轮：具有动力效率高，径向推流能力强，混合区域广，不倒脏、不堵塞，可以正反转等特点。

★ 3．2．2减速箱：选用本公司专用减速箱(三级斜齿轮减速箱)，它具有传动效率高、运转平衡、噪音低、寿命长等特点,也可根据用户要求配进口专用减速箱。

3．2．3叶轮片降装置：可以根据污水处理工艺需要，随意调节叶轮浸没深度，从而调节充氧量。

3．2．4电动机：采用Y系列全封闭三相异步电动机，效率高，运转可靠。

3．2．5调速装置：用变频控制柜对电动机进行调整。

3.3机器规格与地基尺寸规格及技术参数调速倒伞曝气机规格及技术参数恒速倒伞曝气机四、叶轮的充氧和混和及曝气池设计参数4．1 叶轮的充氧和混和叶轮浸没在水表面下通过以下三个作用，对污水污泥进行充氧和混合。

4．1．1液面更新；由于叶轮喷水和吸水作用，污水快速上下循环，不断地进行液面更新，亏氧的污水大面积与空气接触，从而高效高速地吸氧。

4．1．2水跃：在叶轮叶片推动下，水呈低抛射线状向外甩出，造成水跃与空气混合，进行充氧。

4．1．3负压区吸氧：叶轮旋转时，叶片后侧形成低压区，吸入空气充氧。

4．2曝气池设计参数4．2．1普通曝气池可根据合建、分建圆形或方形的曝气池，型式和尺寸由设计得自行决定。

倒伞形叶轮表面曝气机技术说明
一、适用范围
DS倒伞形立式表面曝气机是污水处理专用机械设备。

广泛适用于活性污泥污水处理工艺的构筑物，也适用于河流曝气及氧化塘。

二、设备特点
DS 倒伞形立式表面曝气机采用专用立式减速机，结构紧凑、重量轻;由于采用立式结构，减速机不设置水平密封，根除了卧式结构输入轴端漏油的缺点;叶轮径向推流能力强，完全混合区域广，动力效率高，不堵塞。

三、结构组成
DS 倒伞形立式表面曝气机由电动机、立式减速机、机架、联轴器、主轴、叶轮和控制柜等组成。

DS倒伞形立式表面曝气机在叶轮的强力推进作用下，处理水体成幕状自叶轮边缘甩出，形成的水域裹进大量空气，使空气中氧分子迅速溶于污水中，同时由于污水上下循环，不断更新液面，使污水大量与空气接触，进而有效地吸氧，对污水进行生化和氧化作用，达到净化污水的效果。

四、设备技术参数及外形
DS倒伞形立式表面曝气机规格和性能参数见表4-8，外形见图4-11。

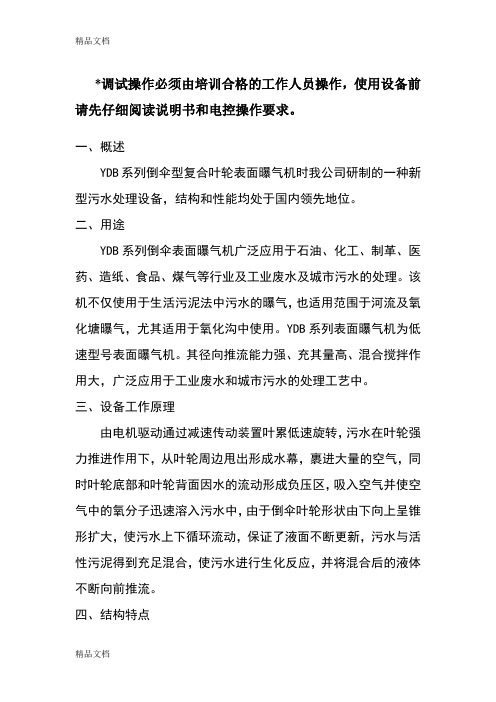

*调试操作必须由培训合格的工作人员操作，使用设备前请先仔细阅读说明书和电控操作要求。

一、概述YDB系列倒伞型复合叶轮表面曝气机时我公司研制的一种新型污水处理设备，结构和性能均处于国内领先地位。

二、用途YDB系列倒伞表面曝气机广泛应用于石油、化工、制革、医药、造纸、食品、煤气等行业及工业废水及城市污水的处理。

该机不仅使用于生活污泥法中污水的曝气，也适用范围于河流及氧化塘曝气，尤其适用于氧化沟中使用。

YDB系列表面曝气机为低速型号表面曝气机。

其径向推流能力强、充其量高、混合搅拌作用大，广泛应用于工业废水和城市污水的处理工艺中。

三、设备工作原理由电机驱动通过减速传动装置叶累低速旋转，污水在叶轮强力推进作用下，从叶轮周边甩出形成水幕，裹进大量的空气，同时叶轮底部和叶轮背面因水的流动形成负压区，吸入空气并使空气中的氧分子迅速溶入污水中，由于倒伞叶轮形状由下向上呈锥形扩大，使污水上下循环流动，保证了液面不断更新，污水与活性污泥得到充足混合，使污水进行生化反应，并将混合后的液体不断向前推流。

四、结构特点1、电机采用户外型防溅水电机，电机结构型式为立式，安装在减速箱上面从而保证需要不宜飞溅的污水侵蚀。

2、减速机减速机箱体为优质铸铁铸造成型，传动齿轮料为20CrMnMo，齿轮制造采用渗碳淬火，齿面磨削成型工艺。

齿轮传动为斜齿减速传动，承载能力大，传动效率及传动范围广，传动精度高。

3、润滑系统大功率减速机采用强制循环、中小功率的减速机自然冷却润结构系统，强制润滑由油齿轮泵直接安装于减速箱的输入轴部位。

4、升降底座采用平板结构，如需调节充氧量，可通过安装的调整螺柱来调节底座的安装高度，以调整叶轮浸没深度，调整方便可靠。

升降行程为-100~180mm。

5、倒伞型叶轮曝气复合叶轮分为上、下叶片，上叶片呈角折弯型，叶片由中心向周边呈辐射形安装焊接，叶轮下部叶片呈凹弧线状。

五、安装1、安装准备1.1设备安装人员必须是熟练的装配工电工组成，并有专职的安装技术人员现场指导；1.2安装人员在安装前必须了解设备的工作原理、构造和安装要求，详细阅读有关技术文件资料；1.3安装前应根据供货清单对设备的零部件进行清点和检查，注意物品在运输中有无损坏或遗失；1.4安装前应彻底清理曝气池内的杂物和土建砂粒；1.5检查曝气池与设备安装接口的土建尺寸必须符合图纸设计要求。

倒伞型表面曝气机的工作原理与特点前言池塘、污水处理厂、港口等工程对水的处理有着较高的要求。

其中，紧要涉及到污水中溶解氧、水中浮萍的去除等。

而表面曝气机就是实现这一目的的紧要设备之一、本文将认真介绍表面曝气机中常用的一种类型：倒伞型表面曝气机的工作原理与特点。

工作原理倒伞型表面曝气机是一种利用风机将空气压入水中，使水中的溶解氧浓度加添、水中微生物活性加强的设备。

其紧要工作原理如下：1.倒伞型表面曝气机通常是浮于水面之上，通过池塘或污水处理设备底部的管道将废水导入机器。

2.风机通过管道将空气压入机器内部，并通过倾斜的倒伞式曝气板将气泡扩散到水面。

3.气泡进入水体后，通过水的表面张力，气泡表面会显现比水分子表面张力小的气泡表面张力，气泡受到的浮力大于其重力，从而上浮。

4.气泡随着上升的过程中，会在水体中产生环流，并形成氧气传输的“弥散层”。

5.氧气扩散到水中后，能促进水中的生物新陈代谢，有害的有机物质在微生物的作用下被分解，达到水的净化目的。

特点倒伞型表面曝气机在使用过程中有以下几个特点：1.操作简单：该设备无需太多的维护工作，只需要常常清理机器表面和沉积在底部的污物即可。

且装置通常自带调整装置，能够很便利地进行水平或垂直方向调整。

2.低能耗：倒伞型表面曝气机的能耗远低于传统的曝气器，节能效果显著。

3.存放简便：安装时无需烘箱等特别处理，能直接安装使用。

4.维护便利：器件较为简单，维护更便捷。

5.适用范围广：倒伞型表面曝气机不受场地或设备的限制，适用于各种大小的污水处理设备。

结语综上所述，倒伞型表面曝气机具有操作简单、低能耗、存放简便、维护便利及适用范围广等优点，正在渐渐被广泛应用于污水处理、港口等领域。

倒伞表面曝气机工作原理倒伞表面曝气机是一种广泛应用于水处理、水景工程和海洋环境模拟等领域的机械设备。

它的工作原理主要是通过动力系统、转轴和叶片、空气吸入、水面冲击、气泡释放、混合作用以及能量效率等多个方面来实现曝气过程，增加水体中的氧气含量，同时促进水体中的物质循环和能量流动。

1. 动力系统倒伞表面曝气机的动力系统主要由电动机、减速器和轴承等组成。

电动机负责提供动力，减速器则将电机的转速降低，以适应曝气机转轴和叶片的旋转速度。

轴承则是用来支撑和固定转轴，确保曝气机的正常运行。

2. 转轴和叶片转轴和叶片是倒伞表面曝气机的核心部件之一。

转轴通常由不锈钢或高强度塑料制成，它的长度与曝气机的工作面积成正比。

叶片则安装在转轴上，它们的形状和角度经过特殊设计，以确保在旋转过程中能够产生强大的推力和吸力。

3. 空气吸入倒伞表面曝气机通过空气吸入系统将空气引入机器内部。

这个系统通常包括一个空气吸入管道和一个空气流量调节阀。

当曝气机工作时，空气通过吸入管道进入机器内部，并被分配到每个叶片的背面。

4. 水面冲击水面冲击是倒伞表面曝气机的主要工作方式之一。

当叶片旋转时，它们会将空气以一定的角度喷向水面，形成强大的冲击力。

这种冲击力能够将水体表面的污物和杂质冲洗干净，同时还能增加水体中的氧气含量。

5. 气泡释放在倒伞表面曝气机的工作过程中，空气被引入到水中并形成气泡。

这些气泡在水中上升的过程中，能够将氧气传递给水体中的生物，促进水体中的物质循环和能量流动。

此外，气泡的释放还能够提高水体的透明度和观赏性。

6. 混合作用倒伞表面曝气机的混合作用是其工作的另一个重要方面。

通过转轴和叶片的旋转，水体被充分搅拌和混合，促进水体中的物质循环和能量流动。

这种混合作用能够提高水体的自净能力，同时还能使水体中的生物更加活跃。

7. 能量效率倒伞表面曝气机的能量效率是其重要的性能指标之一。

它通常用每千瓦时能够处理的立方米水来表示。

高效的倒伞表面曝气机能够在使用较低的能量消耗下实现良好的曝气效果，从而提高水体处理的效率和经济性。

倒伞型表面曝气机序号设施名称规格型号单位数目安装地址1 单速表曝机DSC300H 充氧效率≥套 4 氧化沟好氧区2 变频表曝机DSC300B充氧效率≥套 2 氧化沟好氧区制造商名称一、供货范围供给的表面曝气机为完好的成套系统，主要包含：开放式曝气叶轮（倒伞形）、立轴、减速机、立式安装电机、底座、联轴器；还包含配套的附件、连结件（如紧固件、地脚螺栓、螺母、连结板等）、现场按钮箱等，并保证设施在安装、运行时不此外需要配件。

1、依据招标文件各项技术要求、联合我公司的公司标正确立设施型号：设施型号： DSC300B（H）/90 调速型（恒速）2、设施型号意义说明DS---产品型号，表示倒伞型表面曝气机C---叶轮的构造形式， C 型叶轮300—产品规格，表示倒伞型叶轮直径：D=3000mmB—表示变频调速型（采纳变频调速器调整叶轮转速来达到调理充氧量）H—表示恒速型90—表示 90kW3、招标倒伞型曝气机数目：DSC300B（调速型） 2 台DSC300H（恒速型） 4 台4、合用工作环境：工作场所：室外（氧化沟）工作介质：污水与污泥混淆液动向粘滞度在 7～ 23 × 10-之6间3 3介质密度≤ 1.2 ×kg/m10有效水深：渠道宽度： 8m环境温度： -20～+50℃PH值： 4-10介质温度： 5～40℃5、DSC300倒伞曝气机的构成及工作原理5.1 构造构成： DSC300倒伞曝气机由减速机（含电动机、初级联轴器）、倒伞座、安装平台、倒伞型叶轮、现场按钮箱等构成。

5.2 工作原理：倒伞曝气机为垂直轴低速曝气机，由电机及减速装置带动叶轮旋转，在叶轮的强力推动作用下，水呈水幕状自叶轮边沿甩出，形成水幕，裹进大批空气；因为污水上下循环，不停更新液面，污水大面积与空气接触；叶轮旋转带动水体流动，形成负压区，吸入空气，空气中的氧气快速溶入污水中，达成对污水的充氧作用，从而加速污水的净化过程。
