当前位置：文档之家 › 双草酸硼酸锂(LiBOB)电解质性能研究(精)

双草酸硼酸锂(LiBOB)电解质性能研究(精)

  • 格式：ppt
  • 大小：1.72 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

多氟多 双草酸硼酸锂bob 产能

多氟多 双草酸硼酸锂bob 产能

多氟多双草酸硼酸锂（简称"bob"）是一种新型的锂电池正极材料，具有高能量密度和长循环寿命的特点。

随着新能源汽车和储能市场的快速发展，对锂电池正极材料的需求量不断增加，而多氟多双草酸硼酸锂作为一种性能优越的正极材料，其产能也备受关注。

1. 产能需求背景新能源汽车的普及和发展，驱动了锂电池产业的快速增长。

储能领域的需求也在不断增加。

而多氟多双草酸硼酸锂作为锂电池正极材料，具有高能量密度、长循环寿命等优点，成为了备受青睐的产品。

由于需求量大，生产商需要提高产能，以满足市场需求。

2. 产能扩建措施针对多氟多双草酸硼酸锂的产能扩建，主要有以下几个方面的措施：（1）技术创新：通过技术创新，提高生产工艺的效率，降低生产成本，从而提高产能。

（2）设备更新：引进先进的生产设备和生产线，提高生产效率，减少能耗，增加产能。

（3）规模扩大：通过扩大生产规模，增加生产线数量，扩大生产基地，来提高产能。

（4）人力资源投入：加大对人力资源的投入，培训专业技术人员，提高生产效率，从而增加产能。

3. 产能扩建效果产能扩建的效果主要体现在以下几个方面：（1）提高产量：产能扩建后，企业的产量得到了大幅度的提高，可以更好地满足市场需求。

（2）降低成本：产能扩建后，生产效率得到了提高，生产成本得到了一定程度的降低，提高了企业的竞争力。

（3）增加收入：产能扩建后，企业的产值得到了大幅度的增加，为企业带来了更多的收入。

4. 未来发展趋势多氟多双草酸硼酸锂作为锂电池正极材料，具有广阔的市场前景。

未来，随着新能源汽车和储能市场的不断扩大，对多氟多双草酸硼酸锂的需求将会不断增加。

产能扩建将是企业的长期发展战略，提高产能，满足市场需求，实现自身的可持续发展。

多氟多双草酸硼酸锂的产能扩建是锂电池产业发展的必然趋势，企业需要密切关注市场需求，不断提高产能，以适应新的市场形势。

产能扩建也需要企业了解市场动态，把握市场需求，制定合理的发展战略，做好产能规划，实现企业的可持续发展。

LiBOB_PC电解液的性能研究_宁英坤

LiBOB_PC电解液的性能研究_宁英坤

作者简介:宁英坤(1981-),女,辽宁人,北京科技大学材料科学与工程学院硕士生,研究方向:锂离子电池电解质,本文联系人;余碧涛(1977-),女,湖北人,北京科技大学材料科学与工程学院博士生,研究方向:锂离子电池电解质;李福焱木(1940-),男,广东人,北京科技大学材料科学与工程学院教授,博士生导师,研究方向:电化学;仇卫华(1950-),女,北京人,北京科技大学材料科学与工程学院副研究员,硕士生导师,研究方向:锂离子电池材料。

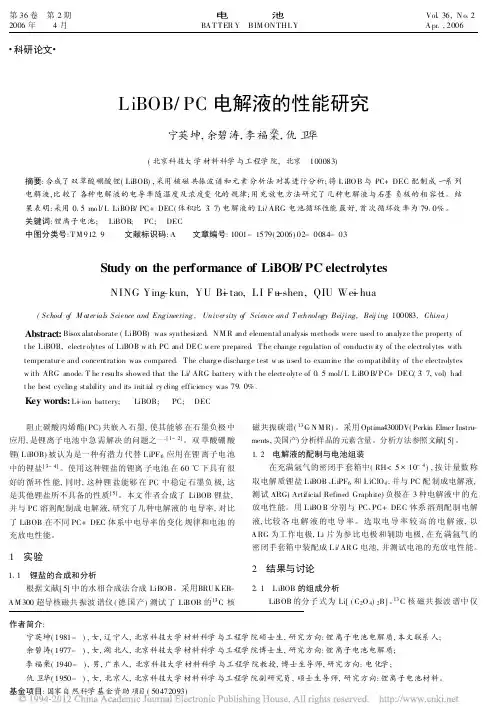

基金项目:国家自然科学基金资助项目(50472093)#科研论文#LiBOB/PC 电解液的性能研究宁英坤,余碧涛,李福焱木,仇卫华(北京科技大学材料科学与工程学院,北京 100083)摘要:合成了双草酸硼酸锂(LiBOB),采用核磁共振波谱和元素分析法对其进行分析;将L iBO B 与PC+DEC 配制成一系列电解液,比较了各种电解液的电导率随温度及浓度变化的规律;用充放电方法研究了几种电解液与石墨负极的相容性。

结果表明:采用015mo l/L LiBOB/PC+DEC(体积比3B 7)电解液的Li/ARG 电池循环性能最好,首次循环效率为7910%。

关键词:锂离子电池; LiBOB; PC; DEC中图分类号:T M 91219 文献标识码:A 文章编号:1001-1579(2006)02-0084-03Study on the performance of LiBOB/PC electrolytesNING Ying -kun,YU B-i tao,LI Fu -shen,QIU We-i hua(School of M ater ials Science and Engineering ,Univer sity of Science and T echnology Beij ing,Beij ing 100083,China)Abstract:Bisox alatoborate (LiBOB)was synthesized 1N M R and elemental analysis methods were used to analyze the property oft he L iBOB,electr olytes of L iBOB w ith PC and DEC were prepared 1T he change r egulation of conductiv ity of the electrolytes with temperatur e and concentration was compared 1T he charg e -discharg e test w as used to examine the co mpatibility of the electrolytes w ith ARG anode 1T he r esults showed that the Li/ARG battery with t he electr olyte of 015mol/L L iBO B/P C+DEC(3B 7,vol)had t he best cycling stability and its init ial cy cling efficiency was 7910%1Key words:L-i ion battery; LiBOB; PC; DEC阻止碳酸丙烯酯(PC)共嵌入石墨,使其能够在石墨负极中应用,是锂离子电池中急需解决的问题之一[1-2]。

电解液中添加LiBOB改善LiMn2O4的高温性能

电解液中添加LiBOB改善LiMn2O4的高温性能

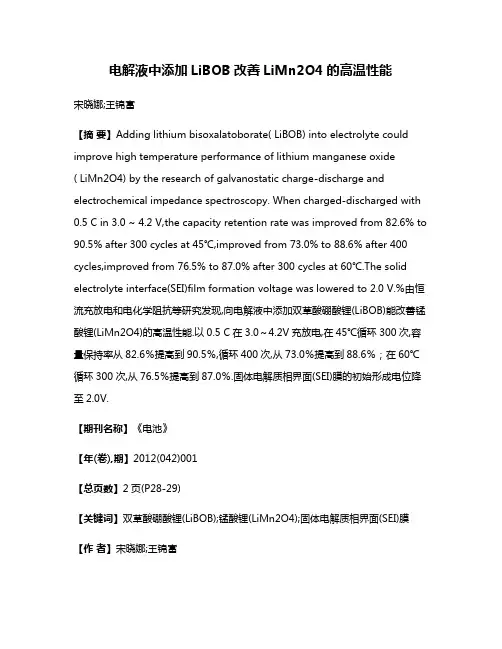

电解液中添加LiBOB改善LiMn2O4的高温性能宋晓娜;王锦富【摘要】Adding lithium bisoxalatoborate( LiBOB) into electrolyte could improve high temperature performance of lithium manganese oxide( LiMn2O4) by the research of galvanostatic charge-discharge and electrochemical impedance spectroscopy. When charged-discharged with 0.5 C in 3.0 ~ 4.2 V,the capacity retention rate was improved from 82.6% to 90.5% after 300 cycles at 45℃,improved from 73.0% to 88.6% after 400 cycles,improved from 76.5% to 87.0% after 300 cycles at 60℃.The solid electrolyte interface(SEI)film formation voltage was lowered to 2.0 V.%由恒流充放电和电化学阻抗等研究发现,向电解液中添加双草酸硼酸锂(LiBOB)能改善锰酸锂(LiMn2O4)的高温性能.以0.5 C在3.0～4.2V充放电,在45℃循环300次,容量保持率从82.6％提高到90.5％,循环400次,从73.0％提高到88.6％；在60℃循环300次,从76.5％提高到87.0％.固体电解质相界面(SEI)膜的初始形成电位降至2.0V.【期刊名称】《电池》【年(卷),期】2012(042)001【总页数】2页(P28-29)【关键词】双草酸硼酸锂(LiBOB);锰酸锂(LiMn2O4);固体电解质相界面(SEI)膜【作者】宋晓娜;王锦富【作者单位】浙江天虹能源科技有限公司,浙江湖州 313100;杭州金色能源科技有限公司,浙江杭州 311400【正文语种】中文【中图分类】TM912.9尖晶石LiMn2O4存在比容量低,容量衰减较快,尤其是高温循环性能差等缺点[1]。

二氟草酸硼酸锂的电化学性能、制备和表征

二氟草酸硼酸锂的电化学性能、制备和表征
以 LiDFOB － SL（ 环丁砜） / EMC（ 碳酸甲乙酯） 为电解液组装 LiFePO4 / Li 试验电池，对其电化学性 能进行测试，结 果 表 明，该 电 池 具 有 较 长 的 循 环 寿 命、较高的 放 电 效 率、优 良 的 倍 率 性 能 及 高 低 温 性 能，表明该电解液与 LiFePO4 正极材料具有良好的 相容性。以 LiDFOB － SL / EMC 为电解液组装 Li / 中 间相碳 微 球 （ MCMB） 试 验 电 池，并 利 用 扫 描 电 镜 （ SEM） 、傅里叶红外变换光谱（ FT － IＲ） 及 X － 射线 光电子能谱（ XPS） 对 MCMB结果表明： 首次 循环后 MCMB 表面形成了光滑的 SEI 膜，它能有效 防止溶剂共嵌入到负极材料中，提高了电池的电化 学性能。通过对 FT － IＲ 和 XPS 的分析发现，SEI 膜 是由 C2 H5 OLi、C2 H5 CO3 Li、Li2 CO3 、ＲSO3 Li、Li2 SO3 、 Li2 SO4 、LiF、C2 H5 F 和一个复杂的、网状的 B（ 硼） 化 合物组成的［10］。
1 二氟草酸硼酸锂的电化学性能
LiBF4 的 390 ℃ 和 LiBOB 的 330 ℃ 低，但比 LiPF6 高 约 40 ℃［5］。
二氟草酸硼酸锂可以使电极表面附近的 Al3+ 和 B－O 键结合形成化学键在集流体铝箔上形成一 层致密的保护膜，不仅能钝化铝箔，而且能够很好地 抑制电解 液 的 氧 化 分 解。 邓 凌 峰［6］ 研 究 了 电 解 液 对集流体的腐蚀性，发现 4． 2 V 开始首次对铝箔产 生腐蚀，第二次循环时，腐蚀电位出现在了 6． 0 V 以 后，说明对铝箔产生了很好的钝化作用。针对电解 液与正负极材料的相容性，研究了与电极材料石墨、 三元材料 LiCo1 /3 Ni1 /3 Mn1 /3 O2 组成电池的倍率性能 和高温循环性能，LiDFOB 基电池高温循环 100 次的 不可逆损失为 8% ，而 LiPF6 电池的不可逆损失为 15% 。付茂华［7］研究了电解液的高温性能，在 60 ℃ 高温下，使用 LiDFOB 电 解 液 的 电 池 其 LiFePO4 / G 电池 循 环 100 次，容 量 保 持 率 为 86． 7% ，而 使 用 LiPF6 电解液的电池其容量保持率为 67． 4% ，循环 后电池极片扫描图显示使用 LiPF6 电解液的极片粗 糙，而使用 LiDFOB 电解液的极片则平滑、致密，能 明显看到膜。LiDFOB 电解液的高温性能明显优于

锂电池电解液二草酸硼酸锂的结构及基本性能研究

锂电池电解液二草酸硼酸锂的结构及基本性能研究

锂电池电解液二草酸硼酸锂|244761-29-3|的结构及基本性能研究摘要：尽管LiPF6电解质体系具有较好的电导率以及能形成稳定SEI 膜等优点，是当前锂离子电池电解质领域的主要产品，但是这种电解质对水分过于敏感，热稳定性差。

随着锂离子电池在高温等诸多领域的应用拓展，尽快研究具有发展前景并可逐步取代LiPF6的新型电解质锂盐，是当前重大的科研需求。

LiBOB 具有良好的热稳定性和电化学稳定性，为此，本文对其的结构进行了研究，并阐述了它的基本性能。

关键词：二草酸硼酸锂, 锂电池电解液, 结构,基本性能前言二草酸硼酸锂（LiBOB），分子式为LiB(C2O4)2，分子量为193.79，白色粉末，CAS号: 244761-29-3，[1]是目前研究开发的新型锂盐中有可能替代LiPF6广泛应用于商品化锂离子电池的锂盐。

它也是目前锂盐研究中的热点之一。

二草酸硼酸锂的结构简述LiBOB 为配位螯合物，是正交晶体，空间点群属Pnma。

其结构式和晶体结构分别如图所示。

LiBOB 各键键长为：O(2)-C(1)：1.200Å；O(1)-B：1.478Å；C(1)-C(1)：1.550Å；C(1)-O(1)：1.330Å。

LiBOB 晶体由镜面对称的链状结构单元堆积成三维框架，如图1-2(b)示。

Li+与草酸根中的两个氧原子螯合，另一部分氧原子与Li+形成-O-Li-O-键，将单元链连接起来，Li-O 键键角接近90°。

Li+的配位多面体是四角锥形，Li+位于底面内，这种五重配位导致LiBOB 很容易与水发生反应而形成更稳定的六重配位Li[B(C2O4)2]·H2O，同时，Li+的五重配位结构导致难以实现在溶液中以化学方法制备无溶剂化的LiBOB。

LiBOB 中不含-F、SO3-、-CH 等基团，从而使其具有优于其它锂盐的热稳定性。

硼原子与草酸根中的氧原子相连，这些氧原子具有强烈的吸电子能力，使得LiBOB 本身电荷分布比LiBOB的合成及性能研究6较分散。

双草酸硼酸锂libob是一种新型的锂盐具有很

双草酸硼酸锂libob是一种新型的锂盐具有很

论文题目：锂离子电池新型电解质的研究作者简介：余碧涛，女，1977年6月出生，2003年9月师从于北京科技大学李福燊教授，于2007年3月获博士学位。

中文摘要随着人们环境保护意识的日渐增强，对绿色能源的渴求越来越迫切。

锂离子电池以其工作电压高，体积小、质量轻、比能量高、无记忆效应、无污染、自放电小，循环寿命长等优点，成为目前所有电池产品中最有前途的体系之一。

目前商品锂离子电池所用的锂盐为LiPF6。

LiPF6易水解且热稳定性不好，与大气的水分或溶剂的残余水接触时，会立即形成氢氟酸HF，对电池的性能有不利的影响；而且，LiPF6通常与碳酸乙烯酯（EC）合用配成电解液才能在负极形成有效SEI膜，但是EC的熔点较高（37℃），这限制了电池的低温使用性能。

双草酸硼酸锂（LiBOB）是一种新型的锂盐，具有很好的成膜性能和热稳定性，是一种很有潜力替代现有商品化锂盐LiPF6的物质。

本文创造性地采用固相反应法合成了LiBOB，并对反应过程进行了动力学和热力学分析；研究了所得LiBOB的基本性质，将其配制成电解液，研究了LiBOB在各种正极材料和石墨负极材料中的应用情况；考察了LiBOB的独特成膜性能，研究LiBOB-PC基电解液体系在锂离子电池中的应用性能；测定了不同LiBOB电解液的电导率，并引入了质量三角形模型对LiBOB电解液的电导率进行预报计算；采用密度泛函理论分析了LiBOB的分子结构与其物理化学性能之间的关系。

此外，还研究了亚硫酸酯类物质在锂离子电池中的应用。

已有的LiBOB合成方法都是在溶液体系中制备，其中采用草酸、氢氧化锂和硼酸在水相中制备LiBOB较具优势，但是，此种合成方式比较复杂，反应过程不好控制。

在此基础上，本研究提出了一种崭新的LiBOB合成方法 固相反应法，TG/DTA曲线表明固相反应合成LiBOB经历五个不同的温度段，结合原料草酸、氢氧化锂和硼酸的热重曲线和XRD分析，推测了各温度段发生的化学反应。

2-LiBOB_尿素离子液体在超级电容器中的应用


超级电容器比传统电容器具有更高的比电容和能量密 度，比电池具有更高的比功率，而且循环寿命很长。由于其能 瞬间大电流充放电，在电脑、数码产品等备用电源及连发、强 流脉冲电能的高新技术武器、电动汽车等方面具有独特的应 用优势[1-3]。
电解液是电容器研究中的热点之一，许多水相电解液、非 水有机电解液和一些聚合物电解液都可用作超级电容器的电 解质[4-5]。水相电解液具有高的电导率，但受水的分解电压的限 制，其工作电压一般不高于 1 V，因而能量密度较低。非水有机 电解液具有宽的电化学稳定电位窗口，可以得到高的比能量， 但是有机溶剂在高温下易挥发或降解，过充电时易燃易爆，存 在安全隐患，这已成为制约其在一些场合如电动汽车上应用 的主要因素。
图 2 给出了 LiBOB- 尿素离子液体电解质体系电导率与 温度的 Arrhenius 关系，显然，离子液体的电导率随温度的升 高明显变大。图中 Arrhenius 关系呈凸形曲线，表明 LiBOB- 尿 素体系的电导率 - 温度的函数关系不遵循 Arrhenius 方程而存 在正偏差。在所观测温度范围内，n(LiBOB)∶n(尿素)=1∶5 的 体系电导率存在突跃，明显高于其它的两个比例（1∶4 和 1∶
GAN Yun-ping1,2, LI Wei1, YANG Zhen-yu1, GU Ning-yu1, ZHANG Rong-bin1, GAO Li-jun1 (1. Department of Chemistry, Nanchang University，Nanchang Jiangxi 330031,China;
关键词：双草酸基硼酸锂;离子液体；电解质；超级电容器
中 图 分 类 号:TM 53 文 献 标 识 码 ：A
文章编号 ：1002-087 X(2009)09-0790-04

LiBOB的有机溶剂的研究进展_黄佳原

作者简介:黄佳原(1984-),女,河南人,北京科技大学无机非金属材料系硕士生,研究方向:无机材料,锂电池关键材料;仇卫华(1950-),女,北京人,北京科技大学无机非金属材料系副教授,研究方向:电化学,化学电源材料,本文联系人;刘 伟(1982-),男,河南人,北京科技大学无机非金属材料系硕士生,研究方向:锂离子电池电解质;康晓丽(1984-),女,河南人,北京科技大学无机非金属材料系硕士生,研究方向:无机材料,锂电池关键材料。

基金项目:国家自然科学基金(50472093)#综 述#LiBOB 的有机溶剂的研究进展黄佳原,仇卫华,刘 伟,康晓丽(北京科技大学材料科学与工程学院,北京市新能源材料与技术重点实验室,北京 100083)摘要:详细介绍了近年来应用于双草酸硼酸锂(LiBOB)基电解液的各种有机溶剂,对这些电解液的性能进行了阐述,评价了它们的优缺点及在锂离子电池中的应用前景。

对LiBOB 基电解液的研究方向进行了简单的介绍。

关键词:锂离子电池; L iBO B; 电解液; 有机溶剂中图分类号:T M 91219 文献标识码:A 文章编号:1001-1579(2008)02-0115-03Research progress in organic solvent of LiBOBHUANG Jia -yuan,QIU We-i hua,LIU Wei,KANG Xiao -li(Beij ing Key Labor atory of N ew Energy M ater ials and T echnologies ,School of M aterials Science and Engineering,Univer sity of Science and T echnology Beij ing,Beij ing 100083,China)Abstract:T he org anic solvents used in lithium biso xalatoborate (LiBOB)-based electr olytes in r ecent years were intr oduced indetail 1T he char acters of these electro lytes were described,their advantag es,disadvantages and applicat ion prospects used in L-i ion batteries w er e evaluated 1T he r esearch tr end of L iBOB -based electrolyte was br iefly introduced 1Key words:L-i ion batter y; L iBOB; electrolyte; organic solvent电解液是锂离子电池的重要组成部分,对锂离子电池性能的影响不容忽视。

LiBOB的有机溶剂的研究进展


次，放电容量几乎不衰减；而使用LiPF6电解液的电池，在 50℃下循环50次，放电容量大幅度衰减。0.9mol/L LiBOB/
EC+EMC(1:1)电解液体系，在60℃时的电导率为11.4mS/cm。
可以看出，LiBOB/EC基电解液有可能满足电动汽车或混合电
动车的高温需要。
比较电池的正极材料和负极材料在LiBOB/EC+DEC电解
电池技术 ＜ ２００８年８月 ２３
电 池 技 术 ○研究与开发
1.3 醚类有机溶剂 醚类有机溶剂的介电常数低，黏度也较小。醚类的性质
比较活泼，抗氧化性不好，故不常用作锂离子电池电解液的 主要成分，一般作为碳酸酯的共溶剂或添加剂，以提高电解 液的电导率。
醚类有机溶剂可分为环状醚和链状醚两类。环状醚主要 包括四氢呋喃(THF)、2-甲基四氢呋喃(2Me-THF)和1，3-二氧 环戊烷(DOL)等；链状醚主要有二甲氧甲烷(DMM)、1，2-甲 氧乙烷(DME)和二甘醇二甲醚(DG)等。DOL和DME曾与PC组 成混合溶剂，用于一次锂电池。DOL易开环聚合，电化学稳 定性较差［7］，而DME有较强的阳离子螯合能力和较低的黏度 (0.46 mPa•s)，能够提高电解液的电导率［8］。
2.1.1 EC+线状碳酸酯 EC能够在负极表面形成有效的SEI膜，尽管EC具有很高 的熔点(37℃)，会影响电池的低温使用性能，但是人们仍把它 当作是锂离子电池电解液的重要有机溶剂。EC基电解液适于 在高温条件下使用。高温时，LiPF6/EC电解液体系中的LiPF6 由于热稳定性差，容易分解，产物之一的PF5是一种很强的路 易斯酸［11］。PF5倾向于与有机溶剂发生反应，使电池的性能 恶化快。LiBOB电解液则不会出现这种问题，LiBOB的分解 温度为302℃，能够满足电池在高温条件下使用的要求。 将1 mol/L LiBOB/EC+EMC(1:1)电解液应用于LiNiO2/C 电池中，室温下的容量利用率、首次循环效率及充放电效率 都大于LiPF6电解液体系［12］，在60℃时，电池仍然具有稳定 的循环性能。使用LiBOB电解液的电池，在60℃下循环100

两步法合成锂离子电池用双草酸硼酸锂

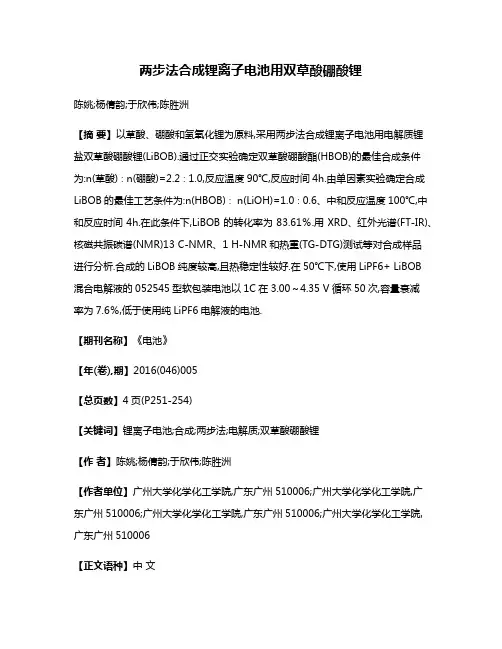

两步法合成锂离子电池用双草酸硼酸锂陈姚;杨倩韵;于欣伟;陈胜洲【摘要】以草酸、硼酸和氢氧化锂为原料,采用两步法合成锂离子电池用电解质锂盐双草酸硼酸锂(LiBOB).通过正交实验确定双草酸硼酸酯(HBOB)的最佳合成条件为:n(草酸)∶n(硼酸)=2.2∶1.0,反应温度90℃,反应时间4h.由单因素实验确定合成LiBOB的最佳工艺条件为:n(HBOB)∶ n(LiOH)=1.0∶0.6、中和反应温度100℃,中和反应时间4h.在此条件下,LiBOB的转化率为83.61％.用XRD、红外光谱(FT-IR)、核磁共振碳谱(NMR)13 C-NMR、1 H-NMR和热重(TG-DTG)测试等对合成样品进行分析.合成的LiBOB纯度较高,且热稳定性较好.在50℃下,使用LiPF6+ LiBOB混合电解液的052545型软包装电池以1C在3.00～4.35 V循环50次,容量衰减率为7.6％,低于使用纯LiPF6电解液的电池.【期刊名称】《电池》【年(卷),期】2016(046)005【总页数】4页(P251-254)【关键词】锂离子电池;合成;两步法;电解质;双草酸硼酸锂【作者】陈姚;杨倩韵;于欣伟;陈胜洲【作者单位】广州大学化学化工学院,广东广州510006;广州大学化学化工学院,广东广州510006;广州大学化学化工学院,广东广州510006;广州大学化学化工学院,广东广州510006【正文语种】中文【中图分类】TM912.9双草酸硼酸锂(LiBOB)具有四面体结构，可形成独特的大π共轭体系，为稳定的配位螯合物，同时，硼原子与草酸根中的氧原子相连，使LiBOB中的氧原子具有强烈的吸电子能力，电荷分布较分散，阴阳离子之间的相互作用较弱，因此具有高的溶解度、电导率、热稳定性和电化学稳定性[1]。

研究开发LiBOB，对于满足当前锂离子电池高安全性、高功率和特定应用环境需求，并延长使用寿命，有重要的意义[2]。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

锂离子电池
锂离子电池高的工 作电压高、能量密度， 长的循环寿命和小的自 放电率等优点，成为目 前所有电池产品中最有 前途的体系之一。
存在的问题
但锂离子电池 被用作动力电源时 还存在一定的问题， 如大功率充放电性 能有待提高，成本 问题，安全性问题 等。
改进锂离子电池关键材料的性能！
正极
电解质
负极
锂离子电池电解液
W.Qiu et al./ Electrochimica Acta 52(2007)4907-4910
LiB3; EC+共溶剂
LiBOB溶解度以 及电导率都低 于LiPF6，电池 高倍率放电特 性不好； 有很强的吸湿 性，空气和溶 剂中的杂质会 影响LiBOB基电 解液的性能
锂盐与水反应的热力学计算
商品化锂盐LiPF6对水比较敏感，容易水解，在与大气的水或 溶剂的残余水接触时，会发生如下反应。
LiPF6(sol.)+H2O POF3(sol.)+LiF(s)+2HF(sol.)
+

（式1） + +
与LiPF6相似，新型锂盐LiBOB容易水解，水解反应式如下：
LiB(C2O4)2 (sol.)+2H2O LiBO2(sol.)+2H2C2O4(sol.)
EC+DMC(1:1) 6
contour plot experimental data boundary point
7
12.5 12.0 11.8
5 DMC:EC:PC=4:5:1 4 DMC:EC:PC=3:5:2 3 DMC:EC:PC=2:5:3 2 DMC:EC:PC=1:5:4
9.50 9.00
+

（式2） +
LiB(C2O4)2(sol.)+3H2O LiOOCCOOH(sol.)+H3BO3(sol.)+H2C2O4(sol.)
（式3）
+

+
+
反应的能量变化及吉布斯自由能变化（298.15 K）
ΔE/ kJ·mol-1
式(1) 式(2) 式(3) -2.424 -65.444 -112.783
锂盐
有机溶剂
EC+共溶剂
LiPF6
碳酸酯类
羧酸酯类
醚类
LiPF6和EC基电解液存在的问题
对水敏感，水解产物HF腐蚀电极 热稳定性差 高温性能不理想 制备条件苛刻 ，污染严重 EC的熔点较高，低温性能不理想 需要寻找新型 锂盐来替代 LiPF6 ，以获 取更好的电解 液性能
新型锂盐双草酸硼酸锂-LiBOB
8 11.3
11.5 11.0 10.8 10.5
9
10
10.3
10.0 9.80
11 PC+EMC(1:1)12
1 13 14 15 EC+PC(1:1)
The Conductivities of 0.7mol /l LiBOB EC/PC/DMC/EMC electrolytes at 60℃
▼
Xu K, ZhangS S, Jow T R, et al. Electrochemical and Solid-State Letters, 2002, 5(1): A26~A29
B.Yu, W.Qiu et al./ J.of Poower Sources166(2007)499-502
S.Wang,
1.寻找适合 LiBOB盐的新 溶剂体系; 2.寻找LiBOB 的稳定剂。
在同样的碳酸 酯类溶剂体系 中，LiBOB电解 液的低温性能 也不如LiPF6
▼
S.Wang, W.Qiu et al./ Electrochimica Acta 52(2007)4907-4910
EC+DMC(1:1)
20 C
ΔG/ kJ·mol-1
-0.470 -28.688 -62.952
▼
2.提高LiBOB在电解液中溶解度和电导率
表1 在锂离子电池中常用的溶剂
Boiling point / ℃ Freezing point / ℃ Flashing point/ ℃ Dielectric constant at 25℃ Viscosity at 25℃(mPa-1 s1)
0.25
o
0.00
1.00
5.70 0.75 5.60
0.50
5.50
5.30
0.50
5.10
0.75
4.90 4.70
1.00
0.00 0.25 0.50
4.50
0.25
4.30 4.00 3.80
0.75 1.00
0.00
PC+EMC(1:1)
EC+PC(1:1)
The Conductivities of 0.7mol /l LiBOB EC/PC/DMC/EMC electrolytes at 20℃


很好的热稳定性，热分解温度较高可达300oC ——增强了电池的安全性； 不含有F元素，不会产生HF腐蚀电极材料及集流体，提 高了电池的循环寿命，——降低了电池的成本； 能够在碳负极表面形成较稳定的SEI膜，可以在纯PC溶 剂中使用， ——拓宽了电池使用温度范围； 合成原料廉价易得，制备 工艺简单，对环境友好。
EC PC DMC EMC
244 238 90 108
37 -49 3 -55
143 128 18 23
90 66 3.1 2.9
1.9 (40℃) 2.51 0.59 0.65
DEC
GBL
127
204
-43
-44
25
101
2.8
42
0.75
1.7
2.1 LiBOB在GBL基电解液中的性能
各种锂盐在PC中配制成1mol· L-1 的电解液，在Li/C半电池中的充放电曲线 Jow T R, Ding M S, Xu K, et al. J. Power Sources, 2003, 119~121: 343~348
高温下电解液1mol· L-1LiPF6 EC/EMC(1:1) 与1mol· L-1LiBOB EC/EMC(1:1) 在LiNiO2/C电池中的放电容量比较
双草酸硼酸锂（LiBOB） 电解质性能研究
仇卫华1，刘兴江2，邢桃峰1，黄佳原，连芳1
1北京科技大学材料科学与工程学院，北京，100083 2中国电子科技集团天津电源研究所，天津，300381
2009-10-17
1引言
化学电源
随着电子技术、能 源、交通、国防等领域 的高速发展，人们对高 能量密度、长寿命、高 安全性、廉价、环境友 好的高性能化学电源的 需求更加迫切起来。
