维修电⼯⾼级实训课题操作过程⽂稿⼀、电⼦电路的制作以及调试⼀、实训⽬的（1）掌握电⼦电路的制作的⼯艺流程。

（2）了解电⼦电路的⼯艺要求。

（3）掌握电⼦电路的调试⽅法。

⼆、实训要求（1）了解电⼦电路的⼯作原理和⽤途，分析电路。

（2）装接前先要检查器件的好坏，核对元件数量和规格，避免出现漏装和因元件质量问题导致电路⽆法正常⼯作。

（3）在规定时间内，按图纸的要求进⾏正确、熟练地安装，正确连接仪器与仪表，能正确进⾏调试。

（4）正确使⽤⼯具和仪表，进⾏电路的检测和调试。

（5）装接质量要可靠，装接技术要符合⼯艺要求。

1、开关稳压电源⼀、开关稳压电源的特点l）效率⾼。

2）电源体积⼩，重量轻。

3）稳压范围宽。

4）纹波和噪声较⼤。

5）由于开关稳压电源本⾝的结构特点，所以线路⽐较复杂。

但随着电路集成化的应⽤，外围电路已⼤为简化。

⼆、电路图准备→熟悉⼯艺要求→绘制装配草图→核对元件数量、规格、型号→元件检测→元器件预加⼯→万能电路板装配、焊接→总装加⼯→⾃检。

1、电路原理图简要分析555 电路组成⾼效开关稳压电源电路由脉冲振荡电路、脉冲整形与稳压调整电路、电源输出调整电路和误差取样电路组成。

ICl 与Rl ，R2 及Cl 组成脉冲振荡电路。

R3 作为振荡电路的输出负载。

IC2 与R4 、C3 组成单稳态电路，将振荡电路输出的脉冲整形，提⾼输出电压的稳定性。

单稳态电路受ICl 输出脉冲的下降沿的触发⽽翻转，当ICI 输出脉冲下降沿时，IC2 输出脉冲R6 , R7 与RP 组成输出电压取样电路。

当输出电压升⾼时，通过RP 的滑动臂所取得的误差电压升⾼;当输出电压降低时，所取误差电压降低。

VT2 与DW 组成误差电压放⼤电路，将误差电压放⼤后加⾄单稳态电路IC2'芯⽚的的⑤脚。

加⾄IC2 第⑤脚的误差电压作为555 电路内电压⽐较器的参考电压。

当外加参考电压加⼊后，555 电路的触发电平将不再是固定的，⽽是随着外加电压的变化⽽变化。

维修电工高级实操考核内
容
The Standardization Office was revised on the afternoon of December 13, 2020
维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表
控制线路评分表。

电子技术实训一、模块/设备的检查2、按考题的种类，选择需要的模块。

在天山路那里，通常都是模块已经放好了。

只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。

二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。

这样，便于在接线过程中能辨别模块。

2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。

每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。

3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。

三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。

2、按钮三个下，其他一律弹出。

三个分别为CH1的DC；CH2的DC；触发自动项。

3、旋钮三个右，也就是三个微调要旋到底。

4、幅度单位调节为：5V/每格Y轴，周期单位调节为：1ms/每格X轴通过以上四步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。

所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。

图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（4V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。

4.1.1 三角波发生器一、操作内容（1）首先完成N 1电路的接线，在运放N 1的输入端（2R 前）输入频率为50Hz 、峰值为6V 的正弦波，用双踪示波器测量并同时显示输入电压及1o u 的波形，记录传输特性。

（2）然后完成全部电路的接线，用双踪示波器测量输出电压1o u 及2o u 的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。

向考评员演示电路已达到试题要求。

（3）在测量输出电压2o u 波形时，调节电位器p R ，观察输出电压的波形有何变化？并记录周期调节范围。

2012年职业技能鉴定操作技能考核项目维修电工高级中国石油大庆职业技能鉴定中心维修电工高级试题目录试题一、安装双路三相电源互备自投装置（安装电路40%）试题二、安装顺序启动控制电路（安装电路40%）试题三、安装电动机星——三角降压启动电路（安装电路40%）试题四、排除抽油机双速双功率控制电路的故障（故障排除30%）试题五、排除三相四线有功电度表经三只电流互感器测量电路故障（故障排除30%）试题六、排除动力箱电路故障（故障排除30%）试题七、检查小型三相配电变压器匝间短路故障（运行维护30%）试题八、检查启动前的三相异步电动机（运行维护30%）试题九、检查接地体接地电阻（运行维护30%）维修电工高级试题组合目录组合一：1、安装双路三相电源互备自投装置（安装电路40%）2、排除抽油机双速双功率控制电路的故障（故障排除30%）3、检查小型三相配电变压器匝间短路故障（运行维护30%）组合二：1、安装顺序启动控制电路（安装电路40%）2、排除三相四线有功电度表经三只电流互感器测量电路故障（故障排除30%）3、检查启动前的三相异步电动机（运行维护30%）组合三：1、安装电动机星——三角降压启动电路（安装电路40%）2、排除动力箱电路故障（故障排除30%）3、检查接地体接地电阻（运行维护30%）试题一、安装双路三相电源互备自投装置1、准备要求(1)设备准备(2)材料准备(3)工用具准备2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。

（4）测量技能说明：本项目主要测量考生对安装双路三相电源互备自投装置操作的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表
2.PLC控制线路评分表。

国家职业技能鉴定统一试卷高级维修电工技能试卷
姓名：学号：单位：成绩：
时间：120分钟
一、利用PLC指令设计十字交通灯控制程序，如图所示。

（55分）
控制要求如下：
（1）汽车道：横向绿灯（G）亮30S→绿灯闪3秒，每次1S→黄灯（Y）亮2S→红灯（R）亮35S；纵向红灯（R）亮35S→纵向绿灯（G）亮30S→绿灯闪3次，每次1S→黄灯亮2S。

（2）人行道：横向绿灯（G）亮30S→绿灯闪5次，每次1S→红灯（R）亮
35S；纵向红灯（R）亮35S→绿灯
（G）亮30S→绿灯闪5次，每次
1S。

按题目要求得交通灯的工作时序如图3-27所示。

要求：
1、根据十字交通灯控制要求画出I/O分配图。

（10分）
2、画出梯形图。

（15分）
3、写出指令表。

（10分）
4、将程序送入PLC，并试运行。

（20分）
二、变频器控制电动机运行（45分）
1、请画出变频器外部操作的接线图
(按钮用SB)。

（7分）
2、画出变频器15段多段速运行接线图。

（8分）
3、填写变频器15段多段速运行参数表（8分）
分）.
4、变频器技能操作（22分）
(以下题目只完成其中1题)
A题:利用PU面板控制电动机
45Hz运行,加速时间为10
秒,减速时间为3秒（17分）.
写出变频器参数输入的步
骤（5分）.
B题:利用外部按钮SB和电位器控
制电动机以45Hz运行,并设
置频率跳变区,当运行频率
在15--30Hz时以30Hz运行。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—试题单（3.4.09 PLC控制机械手及排故）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、调试、检修等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

三、考核内容：1、机械手“取与放”搬运系统，定义原点为左上方所达到的极限位置，其左限位开关闭合，上限位开关闭合，机械手处于放松状态。

2、搬运过程是机械手把工件从A处搬到B处。

3、上升和下降，左移和右移均由电磁阀驱动气缸来实现。

4、当工件处于B处上方准备下放时，为确保安全，用光电开关检测B处有无工件。

只有在B处无工件时才能发出下放信号。

5、机械手工作过程：启动机械手下降到A处位置→夹紧工件→夹住工件上升到顶端→机械手横向移动到右端，进行光电检测→下降到B处位置→机械手放松，把工件放到B处→机械手上升到顶端→机械手横向移动返回到左端原点处。

6、机械手连续作3次循环后自动停止，中途按停止按钮S02机械手立即停止。

当再按启动按钮S01，机械手继续运行。

四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、按工艺要求画出控制流程图；3、写出梯形图程序或语句程序（考生自选其一）；4、用FX2系列PLC简易编程器或计算机软件进行程序输入；5、在考核箱上接线，用电脑软件模拟仿真进行调试；6、考评员随机设置程序故障二处，根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行程序修改。

五、输入输出端口配置《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.09 PLC控制机械手及排故）姓名准考证号考号考位考核时间∶至∶_______ 得分 ________编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程1、按工艺要求画出控制流程图：考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。

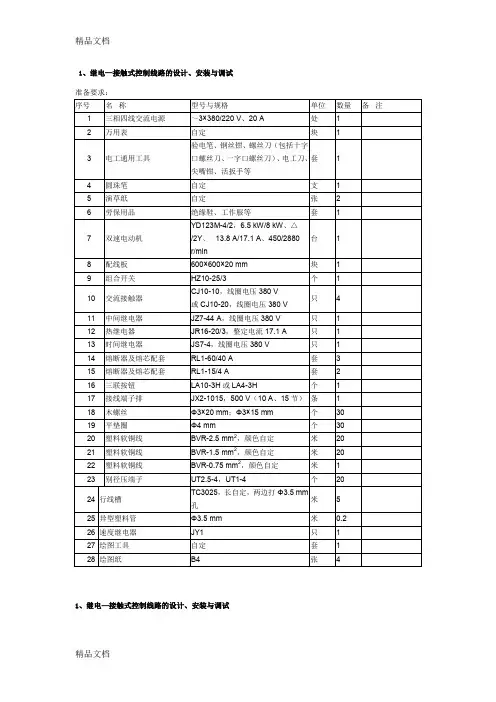

1、继电—接触式控制线路的设计、安装与调试准备要求：1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，三相异步电动机铭牌为6.5千瓦/8千瓦、△/2Y、13.8安/17.1安、450/2880转/分钟，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转带反接制动的继电-接触式电气控制线路，并且进行安装与调试。

考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

2、用PLC改造双速交流异步电动机自动变速控制电路，并且安装和调试准备要求：2、用PLC改造双速交流异步电动机自动变速控制电路，并且安装和调试图1.2-10考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。

（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。

②将熔断器、接触器、继电器、转换开关、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
