220V交流电转换为24V直流电的开关电源,通常采用开关电源变换器来实现。
下面是一个简要的原理说明:
1.输入滤波:将输入的220V交流电经过滤波电路进行滤波和去除噪声,以减少后续电路
对干扰的敏感度。
2.整流:使用整流电路将交流电转换为脉动的直流电。
典型的整流电路可以采用桥式整流
电路,通过四个二极管将交流电转换为具有正向导通的脉动直流电。
3.平滑滤波:在整流后,由于整流电路输出的直流电还会存在一定的纹波,需要通过滤波
电路对其进行平滑处理。
常见的滤波电路元件包括电容和电感,它们能够使输出电压更趋近于稳定的直流电。
4.逆变器:经过平滑滤波后得到基本稳定的直流电,在这一步骤中,使用开关电源变换器
中的逆变器部分将直流电转换为所需的低电压直流电。
逆变器通常由MOSFET(金属氧化物半导体场效应晶体管)构成的开关电路组成,并通过控制开关频率和占空比来调节输出电压。
5.控制和保护:在开关电源中,通常还包括对输出电压的监测、反馈调节和保护功能。
例
如,可以通过负反馈控制方式来实现对输出电压的稳定调节,同时也会添加过载、过热等保护电路来确保安全运行。
这是一个基本的交流220V变直流24V开关电源的工作原理说明,具体的电路设计和实施会更加复杂,需要考虑更多的因素,如功率需求、效率要求、电磁兼容等。

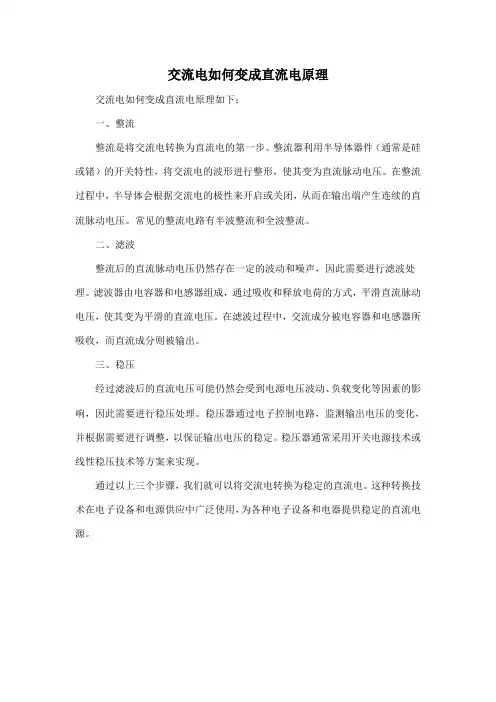

交流电如何变成直流电原理
交流电如何变成直流电原理如下:
一、整流
整流是将交流电转换为直流电的第一步。
整流器利用半导体器件(通常是硅或锗)的开关特性,将交流电的波形进行整形,使其变为直流脉动电压。
在整流过程中,半导体会根据交流电的极性来开启或关闭,从而在输出端产生连续的直流脉动电压。
常见的整流电路有半波整流和全波整流。
二、滤波
整流后的直流脉动电压仍然存在一定的波动和噪声,因此需要进行滤波处理。
滤波器由电容器和电感器组成,通过吸收和释放电荷的方式,平滑直流脉动电压,使其变为平滑的直流电压。
在滤波过程中,交流成分被电容器和电感器所吸收,而直流成分则被输出。
三、稳压
经过滤波后的直流电压可能仍然会受到电源电压波动、负载变化等因素的影响,因此需要进行稳压处理。
稳压器通过电子控制电路,监测输出电压的变化,并根据需要进行调整,以保证输出电压的稳定。
稳压器通常采用开关电源技术或线性稳压技术等方案来实现。
通过以上三个步骤,我们就可以将交流电转换为稳定的直流电。
这种转换技术在电子设备和电源供应中广泛使用,为各种电子设备和电器提供稳定的直流电源。
220v转5v原理
将220V的交流电压转化为5V的直流电压的过程涉及到多个电子和电力学
的原理。
以下是具体的步骤和原理:
1. 整流:首先,220V的交流电通过整流电路,将交流电转换为脉动的直流电。
整流的过程主要是通过二极管的单向导电性实现的,它把交流电的正负半波分别导向两个方向,从而得到一个方向不变的脉动直流电。
2. 滤波:整流后的直流电仍然含有较大的脉动成分,需要通过滤波电路滤除。
这一步通常是通过电容来实现的,电容可以存储电能,从而平滑直流电的脉动,得到平滑的直流电。
3. 稳压:由于滤波后的直流电的电压可能会随着负载的变化而波动,所以需要经过稳压电路进行稳压处理。
稳压的过程通常是通过三极管或集成稳压器实现的,通过调整三极管或集成稳压器的参数,使得输出电压保持在一个稳定值。
以上三个步骤就可以实现将220V的交流电压转化为5V的直流电压。
具体
电路的设计和参数的选择需要根据实际需求和应用场景来决定。

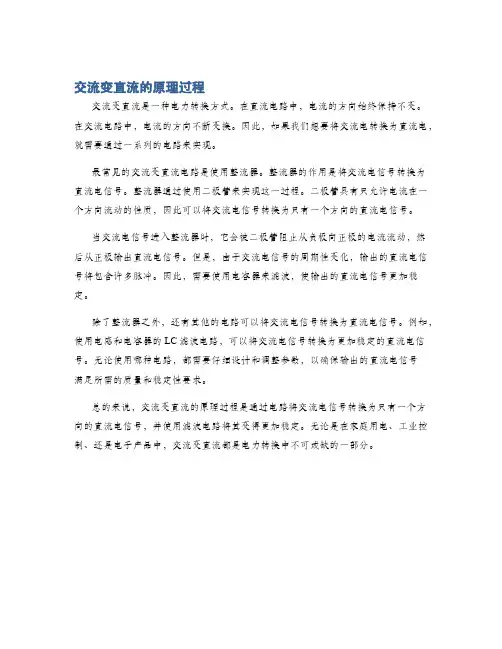

交流变直流的原理过程
交流变直流是一种电力转换方式。
在直流电路中,电流的方向始终保持不变。
在交流电路中,电流的方向不断变换。
因此,如果我们想要将交流电转换为直流电,就需要通过一系列的电路来实现。
最常见的交流变直流电路是使用整流器。
整流器的作用是将交流电信号转换为直流电信号。
整流器通过使用二极管来实现这一过程。
二极管具有只允许电流在一个方向流动的性质,因此可以将交流电信号转换为只有一个方向的直流电信号。
当交流电信号进入整流器时,它会被二极管阻止从负极向正极的电流流动,然后从正极输出直流电信号。
但是,由于交流电信号的周期性变化,输出的直流电信号将包含许多脉冲。
因此,需要使用电容器来滤波,使输出的直流电信号更加稳定。
除了整流器之外,还有其他的电路可以将交流电信号转换为直流电信号。
例如,使用电感和电容器的LC滤波电路,可以将交流电信号转换为更加稳定的直流电信号。
无论使用哪种电路,都需要仔细设计和调整参数,以确保输出的直流电信号
满足所需的质量和稳定性要求。
总的来说,交流变直流的原理过程是通过电路将交流电信号转换为只有一个方向的直流电信号,并使用滤波电路将其变得更加稳定。
无论是在家庭用电、工业控制、还是电子产品中,交流变直流都是电力转换中不可或缺的一部分。

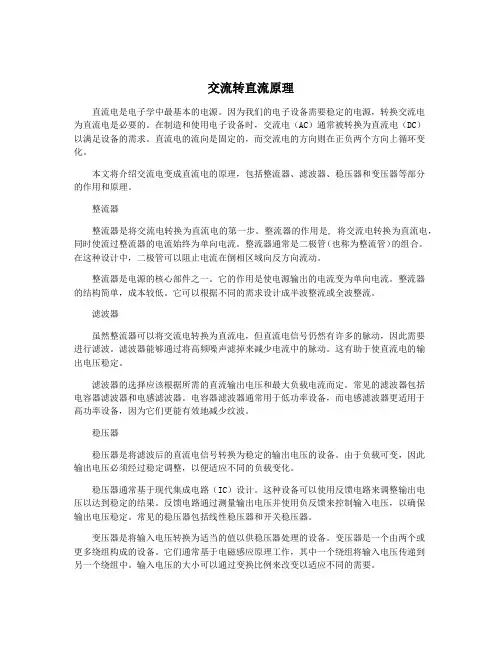

交流转直流原理直流电是电子学中最基本的电源。
因为我们的电子设备需要稳定的电源,转换交流电为直流电是必要的。
在制造和使用电子设备时,交流电(AC)通常被转换为直流电(DC)以满足设备的需求。
直流电的流向是固定的,而交流电的方向则在正负两个方向上循环变化。
本文将介绍交流电变成直流电的原理,包括整流器、滤波器、稳压器和变压器等部分的作用和原理。
整流器整流器是将交流电转换为直流电的第一步。
整流器的作用是, 将交流电转换为直流电,同时使流过整流器的电流始终为单向电流。
整流器通常是二极管(也称为整流管)的组合。
在这种设计中,二极管可以阻止电流在倒相区域向反方向流动。
整流器是电源的核心部件之一。
它的作用是使电源输出的电流变为单向电流。
整流器的结构简单,成本较低。
它可以根据不同的需求设计成半波整流或全波整流。
滤波器虽然整流器可以将交流电转换为直流电,但直流电信号仍然有许多的脉动,因此需要进行滤波。
滤波器能够通过将高频噪声滤掉来减少电流中的脉动。
这有助于使直流电的输出电压稳定。
滤波器的选择应该根据所需的直流输出电压和最大负载电流而定。
常见的滤波器包括电容器滤波器和电感滤波器。
电容器滤波器通常用于低功率设备,而电感滤波器更适用于高功率设备,因为它们更能有效地减少纹波。
稳压器稳压器是将滤波后的直流电信号转换为稳定的输出电压的设备。
由于负载可变,因此输出电压必须经过稳定调整,以便适应不同的负载变化。
稳压器通常基于现代集成电路(IC)设计。
这种设备可以使用反馈电路来调整输出电压以达到稳定的结果。
反馈电路通过测量输出电压并使用负反馈来控制输入电压,以确保输出电压稳定。
常见的稳压器包括线性稳压器和开关稳压器。
变压器是将输入电压转换为适当的值以供稳压器处理的设备。
变压器是一个由两个或更多绕组构成的设备。
它们通常基于电磁感应原理工作,其中一个绕组将输入电压传递到另一个绕组中。
输入电压的大小可以通过变换比例来改变以适应不同的需要。
将220v交流电变为5v直流电的电路设计思路设计思路:
要将220V交流电变为5V直流电,需要进行一系列的电路设计。
以下是一种可能的设计思路:
1. 输入滤波电路:由于家用电源中存在较多的电压波动和噪声,需要使用输入滤波电路来平稳输入电压。
这可以通过使用电容器和电感器来实现。
2. 整流电路:交流电需要转换为直流电,因此需要使用整流电路。
最常见的整流电路是使用整流二极管组成的桥式整流电路。
该电路可以将交流信号转换为带有波动的直流信号。
3. 平滑电路:由于整流电路输出的是带有波动的直流信号,需要使用平滑电路来消除波动并获得稳定的直流电压。
平滑电路通常使用电容器来滤除剩余的交流信号,使输出电压更加稳定。
4. 电压调整电路:在平滑电路的基础上,需要使用电压调整电路将输出电压调整为所需的5V。
常见的电压调整电路是使用稳压二极管或稳压芯片来实现。
5. 输出滤波电路:为了确保输出电压的稳定性和可靠性,可以使用
输出滤波电路对输出信号进行进一步滤波。
需要注意的是,设计这样的电路需要具备相关的电路设计和计算知识,并且需要合理选择电路元件和进行电路布局。
此外,为了确保安全可靠,建议使用符合安全标准的元件和进行必要的保护措施,如过压保护、过流保护等。

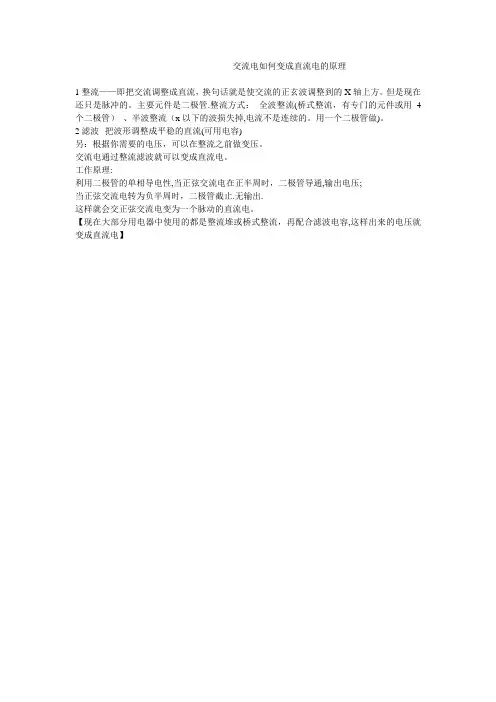

交流电如何变成直流电的原理
1整流——即把交流调整成直流,换句话就是使交流的正玄波调整到的X轴上方。
但是现在还只是脉冲的。
主要元件是二极管.整流方式:全波整流(桥式整流,有专门的元件或用4个二极管)、半波整流(x以下的波损失掉,电流不是连续的。
用一个二极管做)。
2滤波--把波形调整成平稳的直流(可用电容)
另:根据你需要的电压,可以在整流之前做变压。
交流电通过整流滤波就可以变成直流电。
工作原理:
利用二极管的单相导电性,当正弦交流电在正半周时,二极管导通,输出电压;
当正弦交流电转为负半周时,二极管截止.无输出.
这样就会交正弦交流电变为一个脉动的直流电。
【现在大部分用电器中使用的都是整流堆或桥式整流,再配合滤波电容,这样出来的电压就变成直流电】。
逆变整流的基本原理逆变整流是一种用于将交流电转换为直流电的电路技术。
它在工业、通信、能源等领域都有广泛应用,是现代电子设备中不可或缺的重要组成部分。
逆变整流的基本原理是将交流电信号经过一系列的电子元件操作,实现电流的单向流动,从而得到稳定的直流电输出。
逆变整流的基本原理可以分为两个部分来进行解释:逆变和整流。
首先,逆变是指将交流电信号转换为直流电信号的过程。
交流电信号是指在时间上正、负半周交替出现的电流或电压信号,其电流和电压的大小以及方向不断变化。
而直流电信号则是指电流或电压按固定方向和大小保持不变。
逆变的过程就是将交流电信号转换为直流电信号的过程。
逆变的实现主要依靠一个叫做逆变器的电路。
逆变器的基本组成部分是开关管和滤波电容。
当交流电流为正半周期时,开关管导通,流过滤波电容的电流通过电感器无法短路,这样电流经过整流滤波后就得到了一个正向的直流电信号。
而当交流电流为负半周期时,开关管断开,流过滤波电容的电流只能通过电感器直接短路,因此电流无法经过整流滤波,逆变器输出的电流变为零。
通过这样的开关操作,逆变器将交流电信号转换为直流电信号。
另一方面,整流是指将交流电信号的负半周去除,只保留正半周的过程。
在逆变器输出的电流中,还包括了一部分负半周的电流,这些负半周的电流无法在实际应用中被利用,甚至会对设备产生负面影响。
因此,需要进行整流,将这些负半周的电流去除。
整流的实现需要使用一个叫做整流电路的电子元件。
整流电路的基本组成部分是二极管。
二极管具有一个正向工作区域和一个反向截止区域,只有当电压极性和二极管的正向工作方向一致时,电流才能通过二极管。
因此,通过将二极管连接在逆变器的输出电路中,可以过滤掉负半周期的电流,只保留正半周期的电流。
逆变整流电路的实际应用中,还需要考虑到电流和电压的稳定性、输出功率的调节和保护等因素。
这些需要通过选择合适的电容、电感、二极管以及控制逆变器的开关管工作方式来实现。
综上所述,逆变整流的基本原理是将交流电信号通过逆变器转换为直流电信号,并通过整流电路将负半周的电流去除,只保留正半周的电流。

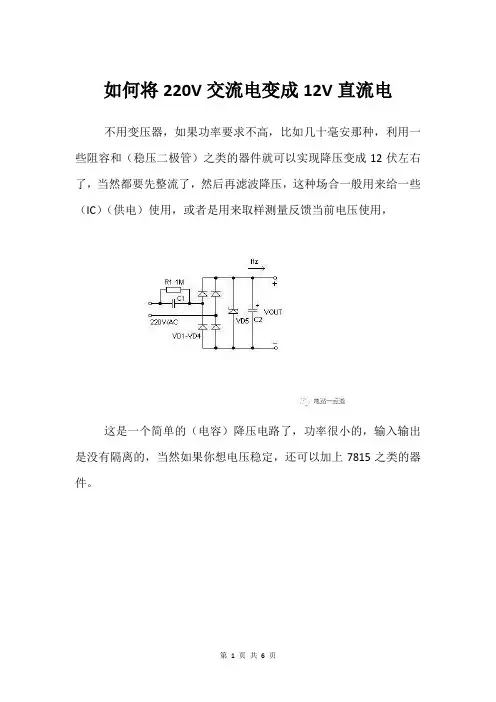

如何将220V交流电变成12V直流电不用变压器,如果功率要求不高,比如几十毫安那种,利用一些阻容和(稳压二极管)之类的器件就可以实现降压变成12伏左右了,当然都要先整流了,然后再滤波降压,这种场合一般用来给一些(IC)(供电)使用,或者是用来取样测量反馈当前电压使用,这是一个简单的(电容)降压电路了,功率很小的,输入输出是没有隔离的,当然如果你想电压稳定,还可以加上7815之类的器件。
这张图更加完善一点,电容C3,它的容量可以取100微法左右,C1的容量控制在1-7微法之间,C2容量控制在300-100微法之间,如果输出(电流)大,可以调大一点C1和C1的容量。
R3和R4是在断电时候用来吸收电容C1的能量的,用一个(电阻)也可以,就是不好匹配阻值而已,右边靠7812来稳定压力。
如果对成本要求,而输出精度要求不高,可以把全桥整流换成了半桥的形式,适当加大C1电容的容量就好。
如果要求不高,使用12伏稳压二极管来替代7812也可以的。
上边的阻容降压,都是通过阻容组合来完成的,在没有负载时候电压不一定是12伏哦,这种阻容降压精度相对高一点,还带过压和过流保护,当然也是非隔离输出。
如果电流比较大,可以考虑使用(可控硅)来完成。
这是一种简单的双向可控硅和阻容实现的调压电路,使用了双向(二极管)和阻容来实现触发已经控制,(参数)可以看图来匹配,当然它的负载是一只灯泡,实际上你可以接一个大电容上去滤波稳压的,这样调整(电位器)来满足你输出的12伏电压。
如果电流需要比较大,而且对(电源)有一定精度要求,可以利用摩托车的整流器电路来实现,磁电机输出的电压,如果是空载,可以是20-220伏之间的交流,通过可控硅削峰的方法能稳压,输出可以接电瓶或者大电容。
D1-D6组成了(整流桥),如果是单相220伏,可以随意接两组就可以了。
(晶体管)串联稳压电路里边有Q1-Q3等三极管,还有电阻R1R7,稳压二极管DW1已经(电容器)件,输出大概是16伏,可以通过调整R4和R5的反馈电压来调整合适。
系列晶体管电压调节器类似于电子世界的向导,将野生的和不规则的AC电压转换成平静稳定的DC电压。
这就像有一个团队微小,智慧
的晶体管一起工作保持电源。
这些小晶体管充当电路的守门员,调
整电流的流量,以确保输出电压是正确的。
通过联手配合和和谐工作,创造了可靠稳定的动力来源。
这就像电子的交响曲,由晶体管进行,
以确保一切运行顺利。
下一次你插入你的设备,它像魔法一样起作用,你可以感谢系列晶体管电压调节器成为电子世界的无声英雄!
电路里面有一堆东西,如晶体管,电阻器,电容器。
晶体管被连接在
一起连接到使用电源的东西上我们从晶体管和东西连接的地方得到输出电压电阻器帮助调节向晶体管的电流,电容器就在那里,以平滑输
出电压。
我们把空调电源插进第一个晶体管,从使用晶体管的物体中获取DC电源。
通过仔细调整电阻器和电容器的参数,输出电压可以精确调节,以满
足规定的要求。
使用一系列晶体管电压调节器为将电流(AC)电压转换成直接电流(DC)电压提供了简化而有效的方法,从而构成众多电子设备中不可或缺的电路。
必须承认,这种电路的效率取决于负荷和
输入电压的变化,这突出表明,为确保系统的稳固和可靠运作,精心
设计并选择责任人至关重要。
交流电变为直流方案
电力网供给用户的是交流电,而各种无线电装置需要用直流电。
整流,就是把交流电变为直流电的过程。
利用具有单向导电特性的器件,可以把方向和大小交变的电流变换为直流电。
下面介绍利用晶体二极管组成的各种整流电路。
一、半波整流电路
图5-1、是一种最简单
的整流电路。
它由电源变压器B 、整流二极管D 和负载电阻Rfz ,组成。
变压器把市电电压(多为220伏)变换为所需要的交变电压e2 ,D 再把交流电
变换为脉动直流电。
下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2 ,是一个方向和大小都随时间变化的正弦波电压,它的波形如图5-2(a)所示。
在0~K时间内,e2 为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通,e2 通过它加在负载电阻Rfz上,在π~2π 时间内,e2 为负半周,变压器次级下端为正,上端为负。
这时D 承受反向
电压,不导通,Rfz,上无电压。
在π~2π 时间内,重复0~π 时间的过程,而在3π~4π时间内,又重复π~2π 时间的过程…这样反复下去,交流电的负半周就被"削"掉了,只有正半周通过Rfz,在Rfz上获得了一个单一右向(上正下负)的电压,如图5-2(b)所示,达到了整流的目的,但是,负载电压Usc 。
以及负载电流的大小还随时间而变化,因此,通常称它为脉动直流。
这种除去半周、图下半周的整流方法,叫半波整流。
不难看出,半波整说是以"牺牲"一半交流为代价而换取整流效果的,电流利用率很低(计算表明,整流得出的半波电压在整个周期内的平均值,即负载上的直流电压Usc =0.45e2 )因此常用在高电压、小电流的场合,而在一般无线电装置中很少采用。
二、全波整流电路
如果把整流电路的结构作一些调整,可以得到一种能充分利用电能的全波整流电路。
图5-3 是全波整流电路的电原理图。
全波整流电路,可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头,把次组线圈分成两个对称的绕组,从而引出大小相等但极性相反的两个电压e2a 、e2b ,构成e2a 、D1、Rfz与e2b 、D2 、Rfz ,两个通电回路。
全波整流电路的工作原理,可用图5-4 所示的波形图说明。
在0~π 间内,e2a 对Dl为正向电压,D1 导通,在Rfz 上得到上正下负的电压;e2b 对D2 为反向电压,D2 不导通(见图5-4(b)。
在π-2π时间内,e2b 对D2 为正向电压,D2 导通,在Rfz 上得到的仍然是上正下负的电压;e2a 对D1 为反向电压,D1 不导通(见图5-4(C)。
如此反复,由于两个整流元件D1 、D2 轮流导电,结果负载电阻Rfz 上在正、负两个半周作用期间,都有同一方向的电流通过,如图5-4(b)所示的那样,因此称为全波整流,全波整流不仅利用了正半周,而且还巧妙地利用了负半周,从而大大地提高了整流效率(Usc =0.9e2,比半波整流时大一倍)。
图5-3所示的全波整滤电路,需要变压器有一个使两端对称的次级中心抽头,这给制作上带来很多的麻烦。
另外,这种电路中,每只整流二极管承受的最大反向电压,是变压器次级电压最大值的两倍,因此需用能承受较高电压的二极管。
图5-5(a )为桥式整流电路图,(b)图为其简化画法。
三、桥式整流电路
桥式整流电路是使用最多的一种整流电路。
这种电路,只要增加两只二极管口连接成"桥"式结构,便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。
桥式整流电路的工作原理如下:e2 为正半周时,对D1 、D3 和方向电压,Dl,D3 导通;对D2 、D4 加反向电压,D2 、D4 截止。
电路中构成e2 、D l、Rfz 、D3 通电回路,在Rfz ,上形成上正下负的半波整洗电压,e2 为负半周时,对D2 、D4 加正向电压,D2 、D4 导通;对D1 、D3 加反向电压,D 1 、D3 截止。
电路中构成e2 、D2 Rfz 、D4 通电回路,同样在Rfz 上形成上正下负的另外半波的整流电压。
上述工作状态分别如图5-6(A)(B)所示。
如此重复下去,结果在Rfz ,上便得到全波整流电压。
其波形图和全波整流波形图是一样的。
从图5-6中还不难看出,桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值,比全波整洗电路小一半!
需要特别指出的是,二极管作为整流元件,要根据不同的整流方式和负载大小加以选择。
如选择不当,则或者不能安全工作,甚至烧了管子;或者大材小用,造成浪费。
表5-1 所列参数可供选择二极管时参考
"另外,在高电压或大电流的情况下,如果手头没有承受高电压或整定大电滤的整流元件,可以把二极管串联或并联起来使用。
图5-7 示出了二极管并联的情况:两只二极管并联、每只分担电路总电流的一半口三只二极管并联,每只分担电路总电流的三分之一。
总之,有几只二极管并联,"流经每只二极管的电流就等于总电流的几分之一。
但是,在实际并联
运用时",由于各二极管特性不完全一致,不能均分所通过的电流,会使有的管子困负担过重而烧毁。
因此需在每只二极管上串联一只阻值相同的小电阻器,使各并联二极管流过的电流接近一致。
这种均流电阻R一般选用零点几欧至几十欧的电阻器。
电流越大,R应选得越小。
图5-8示出了二极管串联的情况。
显然在理想条件下,有几只管子串联,每只管子承受的反向电压就应等于总电压的几分之一。
但因为每只二极管的反向电阻不尽相同,会造成电压分配不均:内阻大的二极管,有可能由于电压过高而被击穿,并由此引起连锁反应,逐个把二极管击穿。
在二极管上并联的电阻R,可以使电压分配均匀。
均压电阻要取阻值比二极管反向电阻值小的电阻器,各个电阻器的阻值要相。
