变频器直流电如何转变成交流电解读-民熔

变频器主电路工作原理引言概述：变频器主电路是变频器的核心部份，负责将输入电源的交流电转换为可调频的交流电输出。

本文将详细介绍变频器主电路的工作原理。

一、输入电源与整流电路1.1 输入电源：变频器主电路的输入电源通常为三相交流电源，其频率和电压根据实际需求进行选择。

1.2 整流电路：输入电源首先经过整流电路，将交流电转换为直流电。

常用的整流电路有单相整流桥和三相整流桥，通过控制开关管的导通和关断，实现电流的单向流动。

二、中间电路与逆变电路2.1 中间电路：整流后的直流电经过滤波电路，消除直流电中的脉动成份，使电压更加平稳。

常见的滤波电路有电容滤波和电感滤波，通过电容和电感元件的组合，将直流电转换为平滑的直流电。

2.2 逆变电路：中间电路的直流电经过逆变电路，将直流电转换为可调频的交流电。

逆变电路主要由逆变器和控制电路组成。

逆变器通过控制开关管的导通和关断，将直流电转换为可调频的交流电输出。

三、PWM调制与控制电路3.1 PWM调制：PWM调制是一种将摹拟信号转换为脉冲宽度调制信号的技术。

在变频器主电路中，PWM调制被广泛应用于控制逆变器的开关管，从而实现对输出交流电频率和幅值的控制。

3.2 控制电路：控制电路负责对逆变器的开关管进行控制，根据输入信号和设定参数，通过调整开关管的导通和关断时间，控制输出交流电的频率和幅值。

常见的控制方法有开环控制和闭环控制，闭环控制通过反馈系统实时调整输出信号，更加精确稳定。

四、保护电路与辅助电路4.1 保护电路：变频器主电路中的保护电路起到保护电路元件和整个系统的作用。

常见的保护电路有过流保护、过压保护、过热保护等，当电路浮现异常情况时，保护电路会及时切断电源，避免损坏。

4.2 辅助电路：辅助电路主要为变频器主电路提供稳定的工作环境。

例如，电源电压稳定器可以提供稳定的电源电压，滤波器可以抑制电磁干扰，保证电路正常运行。

结论：变频器主电路是变频器的核心组成部份，通过输入电源、整流电路、中间电路、逆变电路、PWM调制、控制电路、保护电路和辅助电路等部份的协调工作，将输入电源的交流电转换为可调频的交流电输出。

查看文章如何直流电(DC)变交流电(AC)?---逆变器-有电路图（最下）2010-01-16 16:31逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成．利用TL494组成的400W大功率稳压逆变器电路。

它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。

如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。

TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。

反相输入端2脚输入5V基准电压(由14脚输出)。

当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。

正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。

此时输出AC电压为235V(方波电压)。

第4脚外接R6、R4、C2设定死区时间。

正常电压值为0.01V。

第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。

正常时5脚电压值为1.75V，6脚电压值为3.73V。

第7脚为共地。

第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。

当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。

S1接通时，此三脚电压值为蓄电池的正极电压。

第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。

正常时电压值为1.8V。

第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。

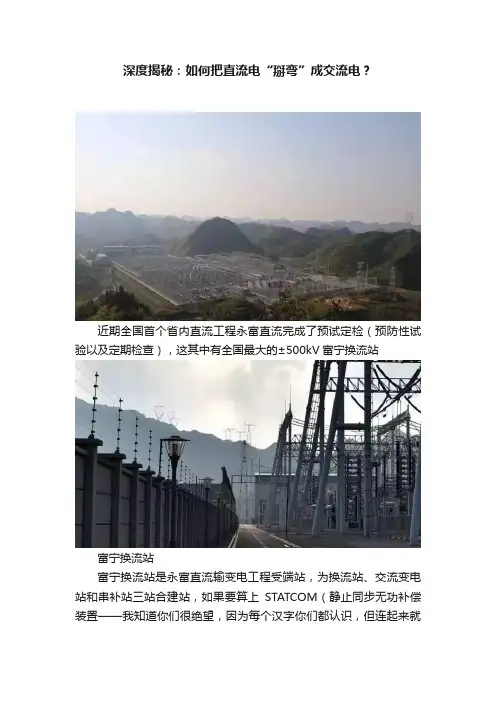

深度揭秘：如何把直流电“掰弯”成交流电？近期全国首个省内直流工程永富直流完成了预试定检（预防性试验以及定期检查），这其中有全国最大的±500kV富宁换流站富宁换流站富宁换流站是永富直流输变电工程受端站，为换流站、交流变电站和串补站三站合建站，如果要算上STATCOM（静止同步无功补偿装置——我知道你们很绝望，因为每个汉字你们都认识，但连起来就看不懂是啥意思了）的话，应该是四站合一趁着富宁换流站停电检修的机会，小编带你们去看一看换流站，所以今天不卖萌，作为专业的电网工作人员，来告诉你，什么是换流站！换流站是怎么转换直流电和交流电的！在此要提醒一下各位看官，变电站、换流站的辐射问题不在今天的科普范围之内，辐射问题小编已经解释过无数次了，如果你还纠结这个问题，请阅读另一篇文章大家是知道的，我们平时所用的电是交流电（如果这个都不知道，可以回去看一下中学物理），频率是50Hz有同学要举手提问了，我们平时用的是交流电，为什么会有直流输电线路呢？直流输电线路有3个特点：经济性、互联性、控制性由于互联性和控制性解释起来小编担心无法控制篇幅，所以我们今天只说一说经济性，总结起来很简单，高压直流输电的合理性和适用性在远距离大容量输电中已得到明显的表现，对于同样输电容量，输送距离达到一定距离后，距离越远，直流比交流的经济型越好。

有同学又要举手提问了，既然我们家里用的都是交流电，你们长距离输送的却是直流电，辣么你们是怎么把直流电变成交流电的呢？这个问题问的很好，我先手绘一张图给大家看看（我是一名灵魂画师）这个图应该表达的很明白，以永富直流工程为例，从电厂出来的电是交流电，抵达永仁换流站，转换成直流，通过高压线完成长距离输送，抵达富宁换流站，转换成交流，再抵达各个变电站，然后到你们家的就是交流电了。

下一个问题就来讲一讲富宁换流站是怎么完成直流电转换成交流电的（反过来交流电变直流电也类似）首先我还是手绘一张图，来告诉大家富宁换流站的构成。

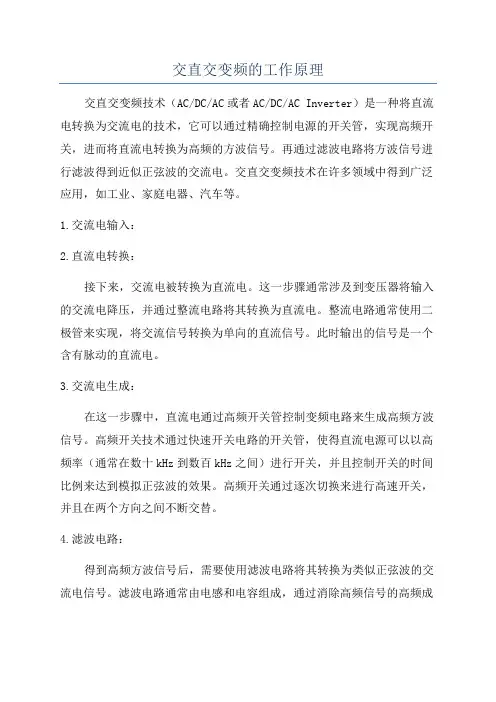

交直交变频的工作原理交直交变频技术（AC/DC/AC或者AC/DC/AC Inverter）是一种将直流电转换为交流电的技术，它可以通过精确控制电源的开关管，实现高频开关，进而将直流电转换为高频的方波信号。

再通过滤波电路将方波信号进行滤波得到近似正弦波的交流电。

交直交变频技术在许多领域中得到广泛应用，如工业、家庭电器、汽车等。

1.交流电输入：2.直流电转换：接下来，交流电被转换为直流电。

这一步骤通常涉及到变压器将输入的交流电降压，并通过整流电路将其转换为直流电。

整流电路通常使用二极管来实现，将交流信号转换为单向的直流信号。

此时输出的信号是一个含有脉动的直流电。

3.交流电生成：在这一步骤中，直流电通过高频开关管控制变频电路来生成高频方波信号。

高频开关技术通过快速开关电路的开关管，使得直流电源可以以高频率（通常在数十kHz到数百kHz之间）进行开关，并且控制开关的时间比例来达到模拟正弦波的效果。

高频开关通过逐次切换来进行高速开关，并且在两个方向之间不断交替。

4.滤波电路：得到高频方波信号后，需要使用滤波电路将其转换为类似正弦波的交流电信号。

滤波电路通常由电感和电容组成，通过消除高频信号的高频成分，使输出的信号更接近正弦波。

因此，滤波电路的设计非常重要，以确保正弦波的析取。

5.输出交流电：最后，经过滤波后的交流电信号作为输出供电。

这个输出可以供应许多需要交流电的设备，如电动机、变压器等。

交直交变频技术的优势之一是可以通过控制高频开关的开关时间比例来调整输出频率，从而实现对设备的更精确的控制。

总结来说，交直交变频技术的工作原理可以简述为：输入的交流电被转换为直流电，通过高频开关技术将直流电转换为高频方波信号，然后通过滤波电路将方波信号转换为近似正弦波的交流电输出。

这种技术在许多应用中非常重要，可以提供高效、精确的交流电源。

变频器选用小技巧民熔目前我国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均为400V/50Hz或200V/60Hz（50Hz），等等。

把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。

把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。

由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter。

用于电机控制的民熔变频器，既可以改变电压，又可以改变频率。

电机的结构和工作原理决定了电机的极数是固定的。

一般来说，不适合通过改变数值来调整电动机的转速。

频率可以在电机前面调节，然后供给电机，这样电机的转速可以自由控制。

因此，以控制频率为目的的变频器是电机调速设备的最佳设备。

改变频率和电压是最优控制方法。

如果只改变频率而不改变电压，当频率降低时，电机将失去过电压（过励磁），这可能导致电机烧毁。

因此，变频器必须同时改变电压。

当输出频率高于额定频率时，电压不能连续升高，最高电压只能等于电动机的额定电压。

例如：为了使电机转速减半，将变频器的输出频率从50赫兹改为25赫兹，然后将变频器的输出电压由400V改为200V左右，正确选择电机和变频器对控制系统的正常运行至关重要。

在选择变频器时，必须充分了解变频器驱动的负载特性。

在实际生产中，人们经常将生产机械分为恒转矩负载、恒功率负载、风机和水泵负载三类。

用户可根据实际工艺要求和应用场合选择不同类型的变频器。

在选择变频器时，应注意以下几点：在选择变频器时，应以电动机的实际电流值作为选择变频器的依据，电动机的额定功率只能作为参考。

此外，还应充分考虑变频器的输出含有丰富的高次谐波，这将使电机的功率因数和效率下降。

因此，与电网供电相比，电动机电流增加10%，温升增加20%。

因此，在选择电机和变频器时，应考虑到这种情况，并适当留有裕度，以防止高温上升影响电机的使用寿命。

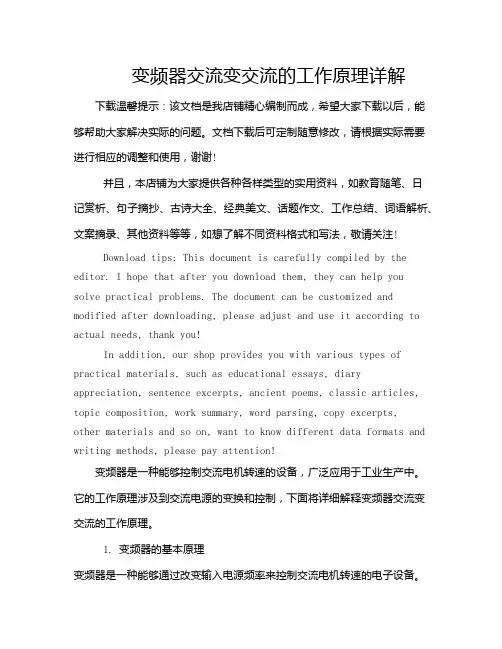

变频器交流变交流的工作原理详解下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变频器是一种能够控制交流电机转速的设备，广泛应用于工业生产中。

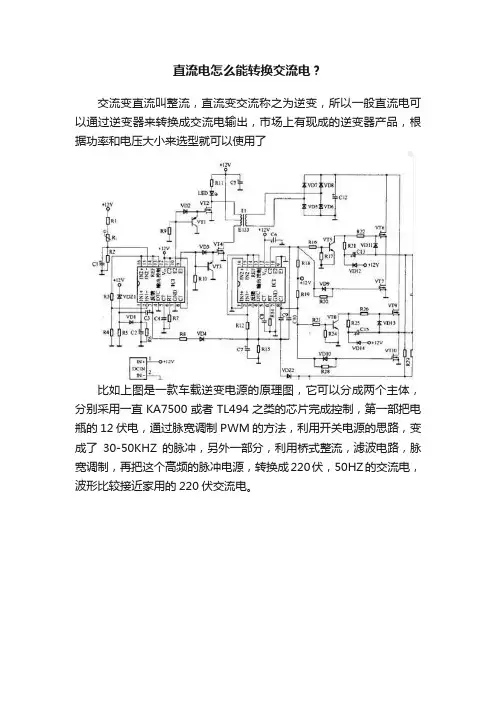

直流电怎么能转换交流电？
交流变直流叫整流，直流变交流称之为逆变，所以一般直流电可以通过逆变器来转换成交流电输出，市场上有现成的逆变器产品，根据功率和电压大小来选型就可以使用了
比如上图是一款车载逆变电源的原理图，它可以分成两个主体，分别采用一直KA7500或者TL494之类的芯片完成控制，第一部把电瓶的12伏电，通过脉宽调制PWM的方法，利用开关电源的思路，变成了30-50KHZ的脉冲，另外一部分，利用桥式整流，滤波电路，脉宽调制，再把这个高频的脉冲电源，转换成220伏，50HZ的交流电，波形比较接近家用的220伏交流电。

当然，逆变电源输出的波形，肯定不是绝对的正弦波，有些会产生畸变，或者杂波等，所以要看需要负载来选择精度。

当然还有一种笨方法，就是你用直流电源驱动一个直流电机，直流电机再带动一个交流发电机来工作，这种方法效率可能没有那么高，而且体积大，但是输出的波形可能会更加理想，一定是标准的正弦波。

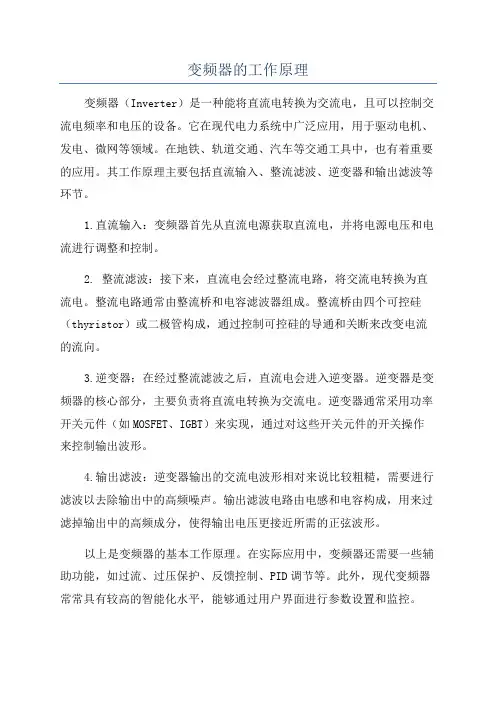

变频器的工作原理变频器（Inverter）是一种能将直流电转换为交流电，且可以控制交流电频率和电压的设备。

它在现代电力系统中广泛应用，用于驱动电机、发电、微网等领域。

在地铁、轨道交通、汽车等交通工具中，也有着重要的应用。

其工作原理主要包括直流输入、整流滤波、逆变器和输出滤波等环节。

1.直流输入：变频器首先从直流电源获取直流电，并将电源电压和电流进行调整和控制。

2. 整流滤波：接下来，直流电会经过整流电路，将交流电转换为直流电。

整流电路通常由整流桥和电容滤波器组成。

整流桥由四个可控硅（thyristor）或二极管构成，通过控制可控硅的导通和关断来改变电流的流向。

3.逆变器：在经过整流滤波之后，直流电会进入逆变器。

逆变器是变频器的核心部分，主要负责将直流电转换为交流电。

逆变器通常采用功率开关元件（如MOSFET、IGBT）来实现，通过对这些开关元件的开关操作来控制输出波形。

4.输出滤波：逆变器输出的交流电波形相对来说比较粗糙，需要进行滤波以去除输出中的高频噪声。

输出滤波电路由电感和电容构成，用来过滤掉输出中的高频成分，使得输出电压更接近所需的正弦波形。

以上是变频器的基本工作原理。

在实际应用中，变频器还需要一些辅助功能，如过流、过压保护、反馈控制、PID调节等。

此外，现代变频器常常具有较高的智能化水平，能够通过用户界面进行参数设置和监控。

变频器的优点在于能够根据需要灵活调节交流电的频率和电压，并且有较高的精度和效率。

它适用于各种电力驱动应用，如电动机控制系统、电压和频率稳定等领域。

变频器的应用可以提高电力设备效率，减少能源消耗，并且具有较高的可调性和可控性。

总之，变频器通过直流输入、整流滤波、逆变器和输出滤波等环节，将直流电转换为交流电并进行控制。

它在电能转换和控制中起到了重要的作用，广泛应用于各个领域。

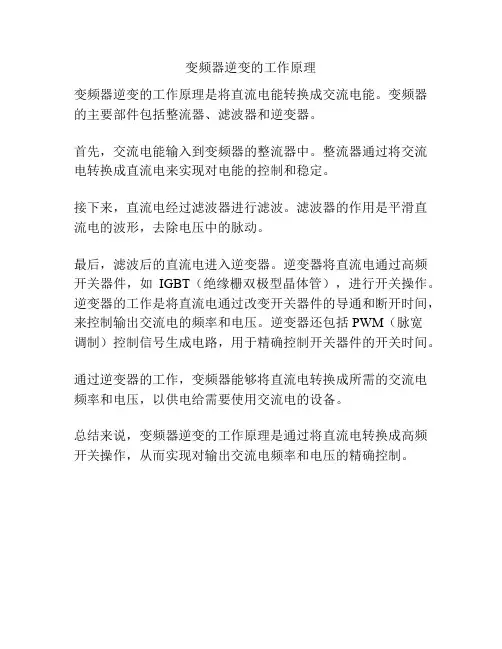

变频器逆变的工作原理
变频器逆变的工作原理是将直流电能转换成交流电能。

变频器的主要部件包括整流器、滤波器和逆变器。

首先，交流电能输入到变频器的整流器中。

整流器通过将交流电转换成直流电来实现对电能的控制和稳定。

接下来，直流电经过滤波器进行滤波。

滤波器的作用是平滑直流电的波形，去除电压中的脉动。

最后，滤波后的直流电进入逆变器。

逆变器将直流电通过高频开关器件，如IGBT（绝缘栅双极型晶体管），进行开关操作。

逆变器的工作是将直流电通过改变开关器件的导通和断开时间，来控制输出交流电的频率和电压。

逆变器还包括PWM（脉宽
调制）控制信号生成电路，用于精确控制开关器件的开关时间。

通过逆变器的工作，变频器能够将直流电转换成所需的交流电频率和电压，以供电给需要使用交流电的设备。

总结来说，变频器逆变的工作原理是通过将直流电转换成高频开关操作，从而实现对输出交流电频率和电压的精确控制。

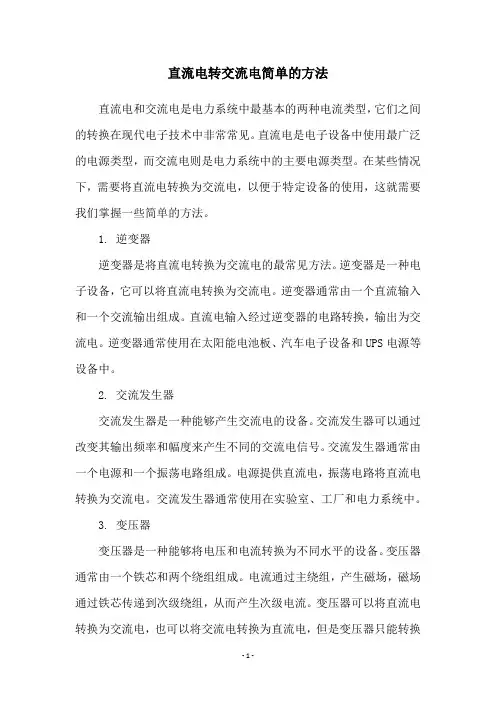

直流电转交流电简单的方法直流电和交流电是电力系统中最基本的两种电流类型，它们之间的转换在现代电子技术中非常常见。

直流电是电子设备中使用最广泛的电源类型，而交流电则是电力系统中的主要电源类型。

在某些情况下，需要将直流电转换为交流电，以便于特定设备的使用，这就需要我们掌握一些简单的方法。

1. 逆变器逆变器是将直流电转换为交流电的最常见方法。

逆变器是一种电子设备，它可以将直流电转换为交流电。

逆变器通常由一个直流输入和一个交流输出组成。

直流电输入经过逆变器的电路转换，输出为交流电。

逆变器通常使用在太阳能电池板、汽车电子设备和UPS电源等设备中。

2. 交流发生器交流发生器是一种能够产生交流电的设备。

交流发生器可以通过改变其输出频率和幅度来产生不同的交流电信号。

交流发生器通常由一个电源和一个振荡电路组成。

电源提供直流电，振荡电路将直流电转换为交流电。

交流发生器通常使用在实验室、工厂和电力系统中。

3. 变压器变压器是一种能够将电压和电流转换为不同水平的设备。

变压器通常由一个铁芯和两个绕组组成。

电流通过主绕组，产生磁场，磁场通过铁芯传递到次级绕组，从而产生次级电流。

变压器可以将直流电转换为交流电，也可以将交流电转换为直流电，但是变压器只能转换电压和电流，不能转换频率。

4. 电子换流器电子换流器是一种能够将直流电转换为交流电的电子设备。

电子换流器通常由一个直流输入和一个交流输出组成。

直流电输入通过电子换流器的电路转换，输出为交流电。

电子换流器通常使用在电力系统中，用于控制电力负荷和电力质量。

总之，直流电转换为交流电是一项非常常见的技术，在现代电子技术和电力系统中得到广泛应用。

我们可以使用逆变器、交流发生器、变压器和电子换流器等设备来实现直流电转换为交流电。

这些设备的选择取决于具体的应用和要求，需要根据实际情况选择合适的设备。
