交流电如何变成直流电的原理电子教案

交流电变为直流方案电力网供给用户的是交流电，而各种无线电装置需要用直流电。

整流，就是把交流电变为直流电的过程。

利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。

下面介绍利用晶体二极管组成的各种整流电路。

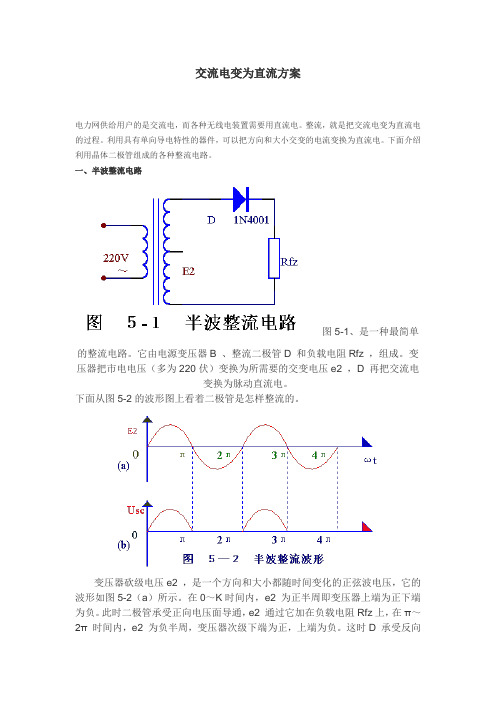

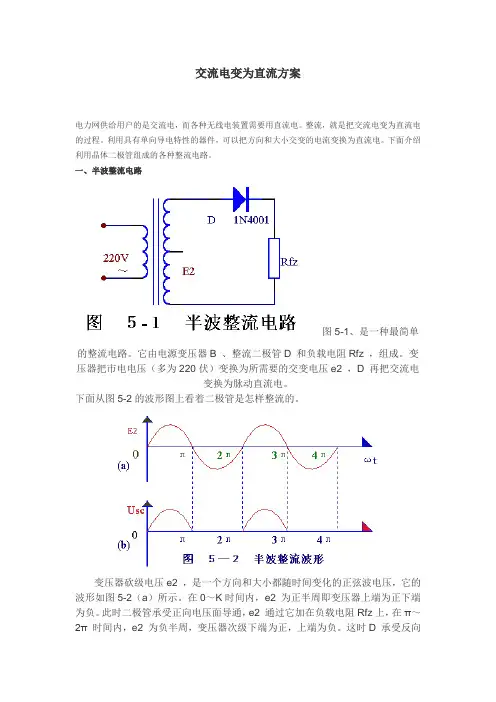

一、半波整流电路图5-1、是一种最简单的整流电路。

它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。

变压器把市电电压（多为220伏）变换为所需要的交变电压e2 ，D 再把交流电变换为脉动直流电。

下面从图5-2的波形图上看着二极管是怎样整流的。

变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。

在0～K时间内，e2 为正半周即变压器上端为正下端为负。

此时二极管承受正向电压面导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。

这时D 承受反向电压，不导通，Rfz，上无电压。

在π～2π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

图5-3 是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。

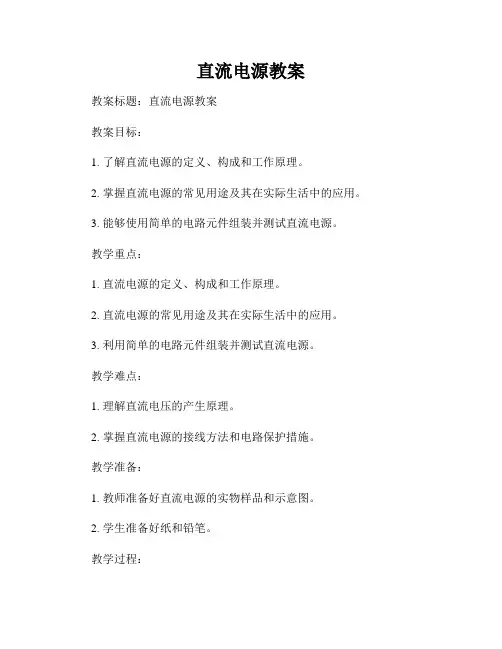

直流电源教案教案标题：直流电源教案教案目标：1. 了解直流电源的定义、构成和工作原理。

2. 掌握直流电源的常见用途及其在实际生活中的应用。

3. 能够使用简单的电路元件组装并测试直流电源。

教学重点：1. 直流电源的定义、构成和工作原理。

2. 直流电源的常见用途及其在实际生活中的应用。

3. 利用简单的电路元件组装并测试直流电源。

教学难点：1. 理解直流电压的产生原理。

2. 掌握直流电源的接线方法和电路保护措施。

教学准备：1. 教师准备好直流电源的实物样品和示意图。

2. 学生准备好纸和铅笔。

教学过程：导入（5分钟）教师出示直流电源的实物样品，向学生介绍直流电源的定义，并引导学生思考直流电源在日常生活中的应用，激发学生的兴趣。

讲解直流电源的构成和工作原理（10分钟）教师通过示意图向学生介绍直流电源的构成和工作原理。

并重点讲解直流电源中的直流电压、电流方向和电路中的正负极性。

直流电源的常见用途及应用（10分钟）教师向学生介绍直流电源在电子设备、通信设备、充电器等领域的常见应用。

并通过实际案例让学生了解直流电源在实际生活中的重要性。

实际操作与实践（20分钟）教师分发相关电路元件，指导学生使用简单的电路元件组装直流电源，并进行实际测试。

教师在操作过程中及时解答学生的问题，确保学生能够独立完成实验。

总结与反馈（5分钟）教师对整个教学过程进行总结，并向学生提问有关直流电源的相关问题，检查学生对知识的掌握程度。

并鼓励学生在日常生活中观察和思考直流电源的应用。

拓展练习（15分钟）布置相关的拓展练习作业，要求学生进一步了解直流电源的应用和设计。

并鼓励学生独立思考和探索，提高解决问题的能力。

教学反思：本堂课通过展示实物样品、讲解原理和实践操作相结合的方式，引导学生全面了解直流电源的定义、构成和工作原理。

通过拓展练习作业的形式，培养学生的独立思考和解决问题的能力。

同时，教师应根据学生的实际情况和学习进度，适时调整教学方法和内容，以达到最好的教学效果。

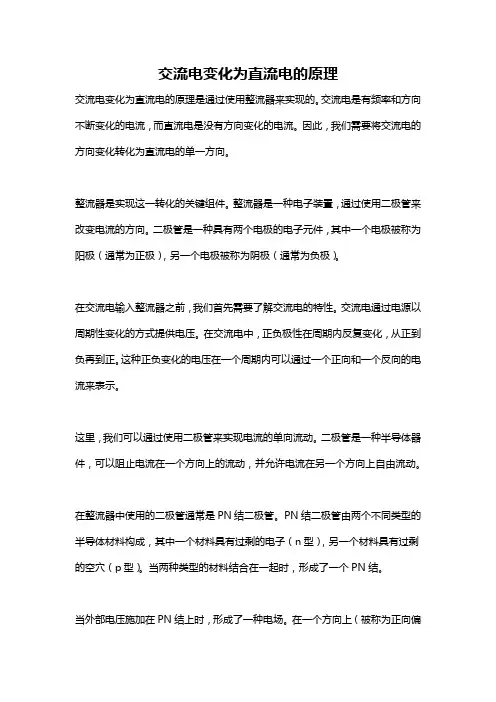

交流电变化为直流电的原理交流电变化为直流电的原理是通过使用整流器来实现的。

交流电是有频率和方向不断变化的电流，而直流电是没有方向变化的电流。

因此，我们需要将交流电的方向变化转化为直流电的单一方向。

整流器是实现这一转化的关键组件。

整流器是一种电子装置，通过使用二极管来改变电流的方向。

二极管是一种具有两个电极的电子元件，其中一个电极被称为阳极（通常为正极），另一个电极被称为阴极（通常为负极）。

在交流电输入整流器之前，我们首先需要了解交流电的特性。

交流电通过电源以周期性变化的方式提供电压。

在交流电中，正负极性在周期内反复变化，从正到负再到正。

这种正负变化的电压在一个周期内可以通过一个正向和一个反向的电流来表示。

这里，我们可以通过使用二极管来实现电流的单向流动。

二极管是一种半导体器件，可以阻止电流在一个方向上的流动，并允许电流在另一个方向上自由流动。

在整流器中使用的二极管通常是PN结二极管。

PN结二极管由两个不同类型的半导体材料构成，其中一个材料具有过剩的电子（n型），另一个材料具有过剩的空穴（p型）。

当两种类型的材料结合在一起时，形成了一个PN结。

当外部电压施加在PN结上时，形成了一种电场。

在一个方向上（被称为正向偏置），电场促使电子流从n型材料向p型材料移动，同时促使空穴流从p型材料向n型材料移动。

在这个过程中，电流可以正常地通过二极管。

然而，在另一个方向上（称为反向偏置），电场的方向与电流的方向相反，从而阻止了电流的流动。

这是因为在这种情况下，电场会阻止电子向p型材料流动，同时也会阻止空穴向n型材料流动。

这样，当交流电输入整流器时，电流会根据输入电流的方向，通过二极管以单向流动的方式。

具体来说，在交流电的正半周期中，电流会通过正向偏置的二极管，然后流向输出端，形成一个直流电流。

在交流电的负半周期中，电流会被反向偏置的二极管阻止，从而避免了反向电流的形成。

这样，整流器可以将交流电转化为单向的直流电。

探究交变电流的产生教案2。

一、直流电的产生直流电，即电流的电荷在一个方向上单向流动的电流。

在一个闭合电路中，如果流动的电荷都朝着同一个方向，那么电流就会是直流电。

直流电的产生需要一个直流发电机。

直流发电机通过机械能向电能的转换，将磁通量在同一方向上的电势差传送到外部电路上，从而产生直流电。

二、交变电流的产生与直流电不同，交变电流是电荷在正方向和反方向上交替流动的电流。

我们日常生活中使用的大部分电源都是交流电。

交变电流的产生需要一种名为“交流发电机”的设备。

交流发电机内部安装了一些称为“旋转子”的机械部件。

旋转子通过机械能转动，引起稳定的、变化频率一致的电场和磁场变化。

这种变化被传送到外部的电路上，导致电子因受到电势和电流的影响，在正方向和反方向上交替运动，从而产生交变电流。

三、探究交变电流的产生1.实验目的探究交变电流的产生原理，了解交流发电机的结构和工作原理，进一步认识电的变化及其作用。

2.实验器材交流发电机、电路图、万用表、电线、灯泡、电源3.实验步骤1)将交流发电机连接到万用表上，打开电源开关，测量输出电压的大小。

2)将万用表调整到交流电压测量模式，测量输出电压的频率。

3)将灯泡接入电路，将交流电源连接到电路上，观察灯泡的明暗变化。

4)通过手动转动交流发电机，改变发电机输出电压和频率，观察灯泡的明暗变化。

4.实验结果实验表明，交变电流的产生与交流发电机内部的磁场和电场变化有关。

旋转子的运动引起了磁场和电场的变化，这种变化被传递到外部电路中，导致电荷在正方向和反方向上交替运动，从而产生交变电流。

5.实验结论通过本次实验，我们探索了交变电流的产生。

交变电流是电荷在正反方向上交替流动的电流，是我们日常使用的大多数电源所使用的电流类型。

交变电流的产生需要一种名为“交流发电机”的设备，它是通过旋转子的运动引起磁场和电场的变化，从而产生交变电流。

掌握交变电流的产生原理有助于我们理解电的变化及其作用，进一步提高电学的理论素养。

交流电变直流电的基本原理导言在日常生活中，我们常常使用的电器设备一般都需要直流电来驱动，而电力系统中的电能一般是交流电形式存在的。

所以，将交流电转换为直流电是电力系统中非常重要且常见的一个过程。

本文将详细介绍交流电变直流电的原理。

什么是交流电交流电是在电路中正负两个方向上周期性地交替改变的电流。

它的幅值和频率都可以随时间变化，常见的交流电频率为50Hz或60Hz。

直流电和交流电的区别直流电是电流方向保持恒定的电流，而交流电是电流方向周期性改变的电流。

直流电的电流方向不变，它的电压和电流都是恒定不变的，所以电器设备只需要单向电流就可以驱动。

常见的直流电电压有12V、24V等。

交流电的电流方向周期性改变，它的电压和电流随时间变化，所以电器设备必须能处理电流方向的变化。

为什么需要将交流电转换为直流电大部分电子设备和电器设备（如电脑、手机、电视等）都需要直流电来工作，因为它们内部的电路都是基于直流电的工作原理设计的。

交流电可以通过变压器升压或降压，然后再经过整流电路（将交流电转换为直流电）来获得所需的直流电。

所以，在实际应用中，将交流电转换为直流电非常有必要。

交流电变直流电的基本原理交流电变直流电的基本原理是通过整流电路将交流电转换为直流电。

整流电路是由二极管（pn结）组成的，二极管是一种半导体元件。

它有两个电极：P极和N极。

P极富含杂质原子的材料，N极缺乏杂质原子的材料。

在二极管的P-N结中，由于P极和N极材料特性的不同，使得两侧存在内建电场，当外部施加电压时，电场就会因此变化，从而导致电流的变化。

正向工作时，二极管的电流方向可以通过，而反向工作时，电流方向无法通过。

整流电路就是利用了二极管的这种特性，将交流电的电流方向转换为单向的直流电。

整流电路的典型结构有半波整流电路和全波整流电路。

半波整流电路半波整流电路主要由一个二极管和负载电阻组成，如下图所示：当交流电的电压为正弦波形时，二极管的P极连接到正极，N极连接到负极。

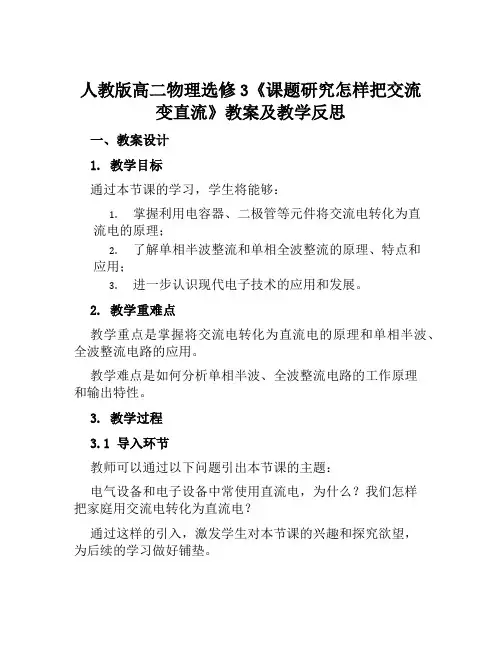

人教版高二物理选修3《课题研究怎样把交流变直流》教案及教学反思一、教案设计1. 教学目标通过本节课的学习，学生将能够：1.掌握利用电容器、二极管等元件将交流电转化为直流电的原理；2.了解单相半波整流和单相全波整流的原理、特点和应用；3.进一步认识现代电子技术的应用和发展。

2. 教学重难点教学重点是掌握将交流电转化为直流电的原理和单相半波、全波整流电路的应用。

教学难点是如何分析单相半波、全波整流电路的工作原理和输出特性。

3. 教学过程3.1 导入环节教师可以通过以下问题引出本节课的主题：电气设备和电子设备中常使用直流电，为什么？我们怎样把家庭用交流电转化为直流电？通过这样的引入，激发学生对本节课的兴趣和探究欲望，为后续的学习做好铺垫。

3.2 讲解环节•介绍交流电的特点和应用；•引入二极管的概念，介绍二极管的特点和应用；•分析单相半波整流电路和单相全波整流电路的工作原理和输出特性。

3.3 拓展环节教师可以与学生一起讨论以下问题：•如何应用单相半波整流电路和单相全波整流电路？•现代电子设备中使用交流电还是直流电更多？为什么？•单相整流电路的输出波形和稳定性如何？教师也可以通过网上搜索、查找相关文献等方式，进一步拓展学生的知识面。

3.4 练习环节教师可以出示一些与本节课相关的练习题，让学生运用所学知识分析问题和解决问题。

4. 课堂小结本节课的内容主要涉及交流电转化为直流电的原理以及单相半波、全波整流电路的应用。

通过本节课的学习，我们进一步认识了现代电子技术的应用和发展。

二、教学反思在本节课中，我注重通过问题引导学生探究和发现知识，努力培养学生的创造思维和实践能力。

教学中，我还注意到以下问题：1.语言表达能力的训练。

学生在表达问题和思路时存在表述不清、语言冗长等问题，需要加强语言表达的训练。

2.知识点的拓展和应用。

本节课的重点在于交流电转化为直流电的原理和单相半波、全波整流电路的应用，但可以进一步拓展学生的知识面，介绍其他电子元器件的应用，以及现代电子技术的发展趋势。

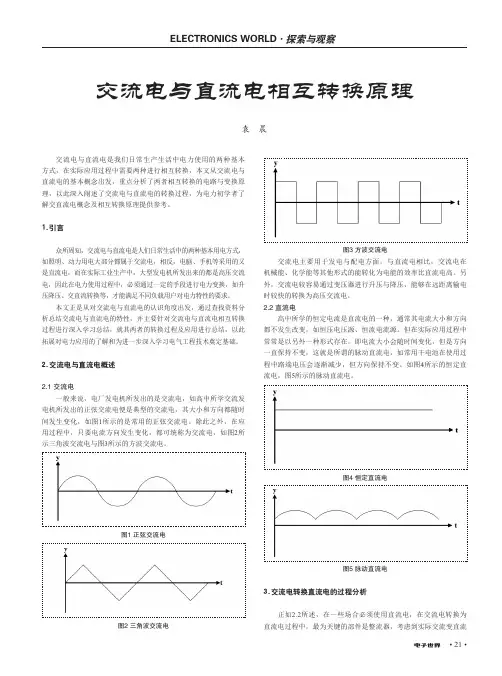

• 21•交流电与直流电相互转换原理袁 晨交流电与直流电是我们日常生产生活中电力使用的两种基本方式，在实际应用过程中需要两种进行相互转换，本文从交流电与直流电的基本概念出发，重点分析了两者相互转换的电路与变换原理，以此深入阐述了交流电与直流电的转换过程，为电力初学者了解交直流电概念及相互转换原理提供参考。

1.引言众所周知，交流电与直流电是人们日常生活中的两种基本用电方式，如照明、动力用电大部分都属于交流电，相反，电脑、手机等采用的又是直流电，而在实际工业生产中，大型发电机所发出来的都是高压交流电，因此在电力使用过程中，必须通过一定的手段进行电力变换，如升压降压、交直流转换等，才能满足不同负载用户对电力特性的要求。

本文正是从对交流电与直流电的认识角度出发，通过查找资料分析总结交流电与直流电的特性，并主要针对交流电与直流电相互转换过程进行深入学习总结，就其两者的转换过程及应用进行总结，以此拓展对电力应用的了解和为进一步深入学习电气工程技术奠定基础。

2.交流电与直流电概述2.1 交流电一般来说，电厂发电机所发出的是交流电，如高中所学交流发电机所发出的正弦交流电便是典型的交流电，其大小和方向都随时间发生变化，如图1所示的是常用的正弦交流电。

除此之外，在应用过程中，只要电流方向发生变化，都可统称为交流电，如图2所示三角波交流电与图3所示的方波交流电。

图1 正弦交流电图2 三角波交流电图3 方波交流电交流电主要用于发电与配电方面。

与直流电相比，交流电在机械能、化学能等其他形式的能转化为电能的效率比直流电高。

另外，交流电较容易通过变压器进行升压与降压，能够在远距离输电时较快的转换为高压交流电。

2.2 直流电高中所学的恒定电流是直流电的一种，通常其电流大小和方向都不发生改变，如恒压电压源、恒流电流源。

但在实际应用过程中常常是以另外一种形式存在，即电流大小会随时间变化，但是方向一直保持不变，这就是所谓的脉动直流电，如常用干电池在使用过程中路端电压会逐渐减少，但方向保持不变。

交流变直流的课程设计一、课程目标知识目标：1. 学生能理解交流电与直流电的基本概念，掌握两者的区别与联系。

2. 学生能够描述交流电转换为直流电的基本原理，掌握相关电路的工作原理。

3. 学生能够了解并列举生活中常见的交流变直流的应用实例。

技能目标：1. 学生能够运用所学知识，设计简单的交流变直流电路。

2. 学生能够运用实验方法，验证交流电转换为直流电的过程，并分析实验结果。

3. 学生能够运用数学工具，进行相关电路参数的计算。

情感态度价值观目标：1. 学生通过学习，培养对物理现象的好奇心，提高学习物理的兴趣。

2. 学生通过动手实践，培养解决问题的能力和合作精神。

3. 学生通过了解交流变直流在生活中的应用，认识到物理知识与现实生活的密切关系，增强学以致用的意识。

课程性质：本课程为物理学科的电学基础知识，结合学生的年级特点，注重理论与实践相结合。

学生特点：学生在本年级已具备一定的物理知识基础，对电路有一定的了解，但对交流变直流的原理和应用尚不熟悉。

教学要求：教师应引导学生通过观察、实验、分析等方法，掌握交流变直流的基本原理，提高学生的动手能力和解决问题的能力。

在教学过程中，注重激发学生的兴趣，培养学生的合作精神和学以致用的意识。

通过具体可衡量的学习成果，评估学生对课程内容的掌握程度。

二、教学内容本节课教学内容主要依据课程目标，结合教材相关章节，进行以下安排：1. 理论知识：- 复习交流电与直流电的基本概念，对比分析两者的特点。

- 介绍交流电转换为直流电的基本原理，包括整流电路的原理和种类。

- 讲解教材中关于交流变直流电路的章节内容，如电容滤波、电感滤波等。

2. 实践操作：- 安排学生分组进行交流变直流电路的搭建，观察并分析实验现象。

- 组织学生进行相关电路参数的计算，加深对理论知识的理解。

3. 应用拓展：- 结合教材实例，介绍交流变直流在生活中的应用，如充电器、手机等。

- 引导学生思考交流变直流技术在实际应用中的优缺点，激发学生的创新意识。

交直流转换电路课程设计一、教学目标本课程的教学目标是使学生掌握交直流转换电路的基本原理和应用方法，培养学生的电路分析和设计能力。

具体目标如下：1.理解交直流转换电路的基本概念和原理。

2.掌握交直流转换电路的电路图符号和参数含义。

3.了解交直流转换电路的种类和特点。

4.熟悉交直流转换电路的应用领域。

5.能够分析交直流转换电路的工作原理。

6.能够设计简单的交直流转换电路。

7.能够对交直流转换电路进行调试和故障排除。

8.能够运用交直流转换电路解决实际问题。

情感态度价值观目标：1.培养学生的科学思维和创新能力。

2.培养学生对电子技术的兴趣和热情。

3.培养学生的团队合作和交流能力。

二、教学内容本课程的教学内容主要包括交直流转换电路的基本原理、电路图符号、参数含义、种类和特点以及应用领域。

具体内容包括：1.交直流转换电路的基本原理和电路图符号。

2.常见交直流转换电路的种类和特点。

3.交直流转换电路的参数含义和计算方法。

4.交直流转换电路的应用领域和实例分析。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。

具体方法包括：1.讲授法：通过教师的讲解，使学生掌握交直流转换电路的基本原理和应用方法。

2.讨论法：通过小组讨论，培养学生的思考能力和团队合作精神。

3.案例分析法：通过分析实际案例，使学生更好地理解和应用交直流转换电路的知识。

4.实验法：通过实验操作，培养学生的动手能力和实验技能。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用合适的教材，提供全面、系统的交直流转换电路知识。

2.参考书：提供相关的参考书籍，供学生深入学习和拓展知识。

3.多媒体资料：制作PPT、动画等多媒体资料，生动展示交直流转换电路的工作原理和应用实例。

4.实验设备：准备交直流转换电路实验所需的设备和器材，提供学生动手实践的机会。

五、教学评估本课程的评估方式将采用多元化的形式，以全面、客观地评价学生的学习成果。
