2020年人教版初中物理九年级上学期第十六章《电压电阻》测试卷(含答案)

人教版九年级物理上册《第十六章电压、电阻》单元检测卷(含答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十六章：电压电阻。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。

以下说法正确的是（）第1题图第2题图第3题图A．锌片是电池的正极B．这个电池的电压为6V C．这个电池的电压为3V D．这个电池的电压为0.6V 2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。

下列描述正确的是（）A．灯泡L1与L2并联B．电压表测L2两端的电压C．通过L1、L2的电流相等D．通过L1的电流为0.22A 3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（）A．220V B．110V C．380V D．5V4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。

其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。

则下列说法中正确的是（）第3题图第6题图第7题图A．选择C、D可以探究电阻大小和长度是否有关B．选择A、B可以探究电阻大小和材料是否有关C．选择A、D可以探究电阻大小和长度是否有关D．选择A、C可以探究电阻大小和横截面积是否有关5．（2022·上海·九年级）以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2并联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压可以不相等7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（）第8题图第9题图第10题图A．5V B．3V C．2V D．1V9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。

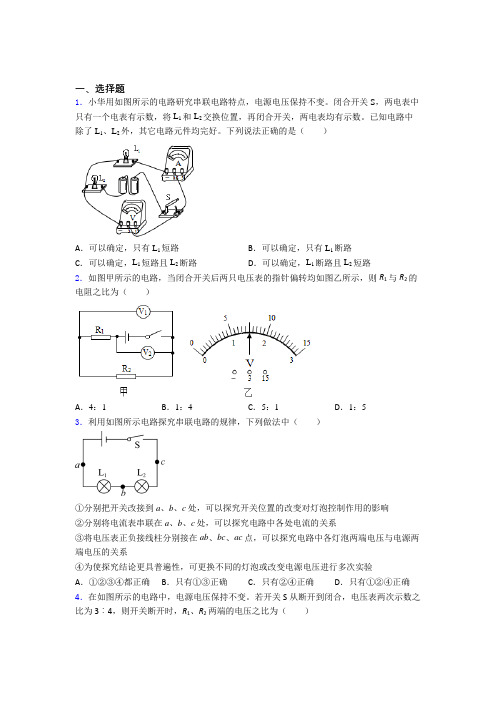

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确4．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了6．下列数据最符合实际情况的是（）A．人步行的速度约为10m/sB．一节新干电池的电压约为3VC．初中物理课本的重力大约为3ND．让人舒适的环境温度约为50℃7．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅8．现代生活中需要各种各样的材料，下列说法中正确的是（）A．超导体是一种电阻超级大的材料B．铅笔芯、油、铝都是很好的导体C．用半导体材料可以制成性能优良的输电线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻9．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏10．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（）A．S和A接触，P向右移动灯泡变暗B．S和B接触，P向右移动灯泡亮度变亮C．S和C接触，P向左移动灯泡变亮D．S和C接触，P向右移动灯泡亮度变暗11．如图所示的电路中，电源电压保持不变。

第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（ ）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M 、N 之间A ．a 、c 或a 、dB ．b 、c 或b 、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。

那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（ ）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（ ）A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是( )A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。

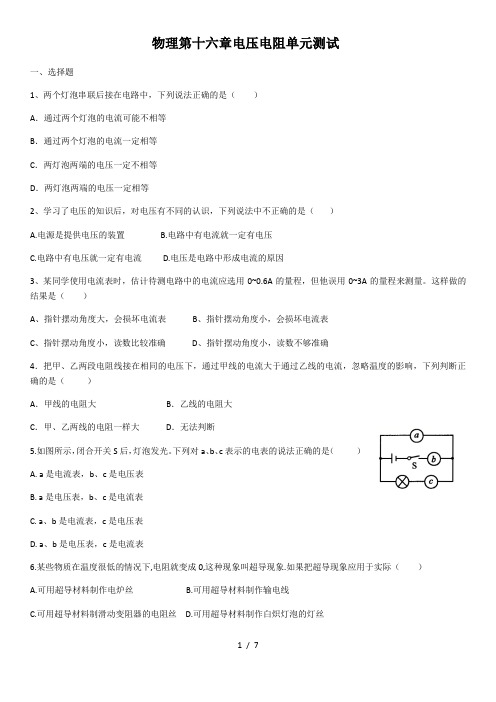

物理第十六章电压电阻单元测试一、选择题1、两个灯泡串联后接在电路中，下列说法正确的是（）A．通过两个灯泡的电流可能不相等B．通过两个灯泡的电流一定相等C．两灯泡两端的电压一定不相等D．两灯泡两端的电压一定相等2、学习了电压的知识后，对电压有不同的认识，下列说法中不正确的是（）A.电源是提供电压的装置B.电路中有电流就一定有电压C.电路中有电压就一定有电流D.电压是电路中形成电流的原因3、某同学使用电流表时，估计待测电路中的电流应选用0~0.6A的量程，但他误用0~3A的量程来测量。

这样做的结果是（）A、指针摆动角度大，会损坏电流表B、指针摆动角度小，会损坏电流表C、指针摆动角度小，读数比较准确D、指针摆动角度小，读数不够准确4．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断5.如图所示，闭合开关S后，灯泡发光。

下列对a、b、c表示的电表的说法正确的是（）A. a是电流表，b、c是电压表B. a是电压表，b、c是电流表C. a、b是电流表，c是电压表D. a、b是电压表，c是电流表6.某些物质在温度很低的情况下,电阻就变成0,这种现象叫超导现象.如果把超导现象应用于实际（）A.可用超导材料制作电炉丝B.可用超导材料制作输电线C.可用超导材料制滑动变阻器的电阻丝D.可用超导材料制作白炽灯泡的灯丝7.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）8.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的9、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联10．如图所示,设电源电压保持不变,S1断开S2闭合时,电压表读数为4.5 V,S1闭合S2断开时,电压表读数变为3 V,灯泡L l和L2两端电压分别是（）A．3V和4.5V B．3V和1.5VC．3V和3V D．1.5 V和4.5 V11.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A12.有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（）A．R甲＝R乙＝R丙B．R甲＞R乙＞R丙C．R甲＞R丙＞R乙D．无法确定13.正确显示灯泡阻值的图象是（）14．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。

人教版初中物理九年级第十六章《电压、电阻》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共36分）1、导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（）A．电流1B．电阻1C．电压1D．电功2、如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表3、如图所示是一种自动测定油箱内油面高度的装置。

R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法错误的是（）A．油量表是电流表1B．R2的作用相当于滑动变阻器C．R1的作用是保护电路1D．R1、R2并联在电路中4、如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。

那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．1.6 3V1B．1.4V 1.6V1C．3V 1.4V1D．3V 1.6V5、如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的亮度会发生变化。

则导致铅笔芯接入电路的电阻发生变化的主要因素是导体的（）A．材料1B．横截面积1C．长度1D．温度6、如图所示电路中，电源电压为3V，当开关S闭合后，只有一只灯泡发光，且电压表示数为3V，产生这种现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路7、如图所示，开关S闭合时，两电压表的指针位置相同，则电阻R1和R2两端的电压可能分别为（）A．8V 2V2B．10V 2V2C．2V 8V2D．2V 10V8、如图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（）A．不能确定2B．大于3V2C．等于3V2D．小于3V9、如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光10、如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（）A．1个2B．2个2C．3个2D．4个11、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。

人教版九年级物理第十六章电压电阻单元测试题一、单选题1.以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）6、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A7、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流8、为了研究电阻跟哪些因素有关，实验中必须（）A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小9.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表10.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大11.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13、电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表______ V．14、录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．15.一种彩灯工作时的电压要控制在36V,如果要用干电池作电源,至少要节干电池串联;如果接在220V的家庭电路中,至少需要串联只这种灯泡16.LED灯是一种新型的高效节能光源,它的核心元件是发光二极管,二极管是由材料制成的在发电厂发电、输送电能等方面若能采用材料,就可以大大降低由于电阻引起的电能损耗。

一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大2．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：33．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D ．选用 b 、e 进行对比实验，可以探究电阻大小与导体横截面积的关系4．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e =6V ，U ab =0V ，U ad =0V ，U d e =6V ，此电路故障可能是（ ）A ．开关S 接触不良B ．L 灯丝断了C ．bc 间断路D ．R 断路5．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）A ．灯L 1短路B ．灯L 1开路C ．灯L 2开路D ．灯L 2短路6．甲、乙两电阻分别是 R 甲=5Ω、R 乙=10Ω。

并联后接在电源两端，如图所示。

第十六单元《电压电阻》测试卷一、单选题(共15小题)1.在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压2.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（）A．电压表和电流表只能单独使用B．电压表和电流表的“+”接线柱要和电源的“+”极相接C．电压表和电流表选用最大量程时比较保险D．电压表要与被测电路并联而电流表一定不能并联3.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A． 15V，0.5VB． 15V，1VC． 3V，0.1VD． 3V，0.05V4.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表6.如图，当滑片P向A端移动时，下列判断正确的是（）A．通过电阻器的电流变小B．通过灯泡的电流不变C．电流表的示数变小D．变阻器接入电路中的电阻变小7.下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电路电压之和等于总电压8.在下图中，关于a、b的说法正确的是（）A． a为电流表，b为电压表B． a为电压表，b为电流表C． a、b都为电流表D． a、b均为电压表9.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．10.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（）A． a一定是电压表B． b可能是电流表C． c一定是灯泡D． a可能是电流表11.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（）A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲、乙都是电流表D．甲、乙都是电压表12.如图所示电路，当开关闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为（）A． 3V，4.5VB． 3V，5VC．3V，4VD． 4V，4.5V13.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳14.如图所示电路，电源电压为6V，开关闭合后电压表示数为3.8V，则（）A． L1两端电压为3.8VB． L2两端电压为3.8VC．电源、L1的电压之和为3.8VD． L2两端电压为2.2V15.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表二、填空题(共3小题)16.电动车的把手可以调节车速，转动它可以改变电流的大小．与这些旋钮联动的电路元件实质是一个 ______ .17.如图所示电路中，闭合开关S时，电压表V的示数为1V，电流表A1的示数为0.4A，电流表A2的示数为0.1A，则通过L1的电流为 ______ A，L2两端的电压为 ______ V．18.一段铜丝对折扭成一股后，电阻变______ （大/小）；一根金属线均匀拉长后电阻变______ （大/小）．三、实验题(共3小题)19.如图甲所示，小明在探究“串联电路的电压特点”时，将两盏标有“2.5V，0.3A”的小灯泡串联起来，接到可调直流电源两端．（1）请用笔画线代替导线，按如图甲所示的电路图连接实物．要求：电压表测量L1的电压，且导线不能交叉．（2）小明在闭合开关后，发现电压表的指针偏转如图丙所示，这是因为______ ；上述问题纠正后，小明正确操作测出了L1的电压．在测L2两端的电压时，为了节省实验时间，小明采用了以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明用上面的方法能否测出L2两端的电压？为什么？答： ______ ．（3）调节直流电源两端的电压，使两灯泡都正常发光（即灯泡两端的电压均为 2.5V）．突然，原来正常发光的两盏灯同时熄灭．①发生这种故障的原因是什么呢？指导老师经过分析检查，给出下列两种原因供小明选择，你认为可能的是 ______ ．A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好②为了检测故障，指导老师又提供了下列四种器材：A．规格仍为“2.5V，0.3A”的灯泡B．符合要求的电压表C．符合要求的电流表D．一根导线从它们中间每次选择一种器材来检测故障，你认为不适用的有______ （填器材前的字母代号），理由是 ______ ．（4）故障排除后，小刚测出的数据如表．得出结论：①串联电路中的总电压等于各部分电路两端的电压总和；②串联电路中各部分两端的电压相等．请你对下述实验表格设计及结论进行评估： ______ ； ______20.以下是茗茗对串联电路中电压规律进行的实验探究．[猜想与假设]串联电路两端的电压等于各用电器两端电压之和．[设计与实验]①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，茗茗为了节省时间，采用以下方法：电压表所接的B点不动，只断开A 点，并改接到C点上；④测出AC间的电压．[交流与评估]（1）在串联电路中，开关可以控制所有用电器，开关位置的改变 ______ （选填“影响”或“不影响”）它对用电器的控制．（2）茗茗 ______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为 ______ ．（3）茗茗测出AB、BC、AC间的电压并记录在下表中．分析茗茗的实验数据可以得出的结论是：串联电路两端的电压 ______ （选填“等于”或“不等于”）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是： ______ ．21.导电性与什么因素有关[猜想与假设]地质温水的导电性与水的温度有关．[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．[进行实验]（1）按图组装实验装置．（2）测出水的温度并记录．（3）闭合开关， ______ 并记录，（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤，[收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．[分析与论证]实验结论： ______ ．四、计算题(共3小题)22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共3小题)25.在图示虚线框中填入电池和电压表的符号，使电路成为串联电路．26.（1）在下图的甲、乙○内填上适当的电表符号，要求闭合开关后灯泡都能发光．（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．27.在如图所示电路的“○”中填上电流表或电压表的符号．答案解析1.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．2.【答案】D【解析】A、电压表和电流表可以一块接入电路工作，故错误；B、使用时，电流表和电压表的电流必须都从正接线柱流入，从负接线柱流出，但不一定必须“+”接线柱接到电源的“+”极上，故错误；C、电压表和电流表使用时要根据实际情况选择合适的量程，但不一定必须选用最大量程，故错误；D、电压表要与被测电路并联，电流表应与用电器串联，即一定不能并联，故正确.3.【答案】A【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．4.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.7.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．8.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．9.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C 错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.10.【答案】D【解析】由图可知，a、c串联在一起，不可能有电压表，因此一定是电流表和灯泡，且二者都有可能． b不能是电流表，否则，电源短路，则b一定是电压表．综上所述，只有D说法正确．11.【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：12.【答案】A【解析】由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，所以，L1两端的电压：U1=U-UV2=12V-9V=3V，灯L2两端的电压：U2=UV1-U1=7.5V-3V=4.5V．13.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．14.【答案】B【解析】由图知，开关S闭合后，L1、L2串联，（1）电压表测量L2两端的电压，所以U2=3.8V，即灯L2两端的电压为3.8V；（2）U1=U-U2=6V-3.8V=2.2V，即灯L1两端的电压为2.2V；（3）电源、L1的电压之和为6V+2.2V=8.2V．15.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．16.【答案】滑动变阻器【解析】电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．17.【答案】0.3；1．【解析】由电路图可知，两灯泡并联，电流表A1测干路电路，电流表A2测L2支路的电流，电压表测L1两端的电压．（1）因并联电路中干路电流等于各支路电流之和，所以，L1的电流：I1=I-I2=0.4A-0.1A=0.3A；（2）因并联电路中各支路两端的电压相等，所以，L1两端的电压：U1=U=U V=1V．18.【答案】小；大．【解析】将一段铜丝对折后，长度变小、横截面积变大，导体的电阻变小；将一根金属线均匀拉长后，长度变长、横截面积变小，电阻变大．19.【答案】（1）如图所示：（2）选择0～15V的量程；不能，改接后电压表正负接线柱接反；（3）A；CD；用它们检测电路故障容易烧坏另一个灯泡；（4）表格中物理量没有单位；所选灯泡规格相同．【解析】（1）从正极开始连接，经过开关、L2、L1回到负极，电压表并联在L1两端．如图：（2）电压表指针偏转太小，说明选择了大量程，即选择0～15V的量程，应改接小量程；当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）①把两盏灯串联起来接入电路中，若其中一盏灯断路后，另一个灯泡也不发光；若其中一盏灯泡短路后，另一盏灯泡仍然发光，并且更亮，故原来正常发光的两盏灯同时熄灭的原因是其中一盏灯断路；②当检查电路故障时，不能断开电路，因此只能把检验器材并联在电路里；电流表和导线的电阻很小，它们并联在用电器两端时，会造成该用电器短路，电路中的电流过大而烧坏另一盏灯；（4）物理量需要有单位，表格中的数据并没有单位．20.【答案】（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少．【解析】（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：UAB+UBC=3.8V，这与UAC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．21.【答案】温度计；（3）观察电流表的示数；（4）温度；图像见下图，地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好【解析】要测量水的温度一定要用温度计，所以缺少的实验器材是温度计．水的导电性可通过电流表的示数得出，要改变水温，就要用加热器给水加热，其他条件不变，改变水的温度，重复（2）、（3）步骤；电流随温度变化的图像如图所示：实验结论：地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好．22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．25.【答案】【解析】由于电压表相当于断路，所以中间的方框不能是电压表，故中间方框为电池，左边的方框为电压表，且是串联电路，如下图：26.【答案】【解析】（1）电表包括电压表和电流表，二选一，我们可以依次进行尝试．图甲中，中间的一个是串联在电路中的，只能连电流表，而上边的是与灯泡并联的，所以应连电压表；图乙是一个由两只灯泡组成的并联电路，下边的电表是串联在干路中的，只能连电流表，中间一个应连电压表，并且如果中间一个连电流表的话，会造成电路的短路．具体选择如图所示：（2）图丙中，电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上．右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表．27.【答案】【解析】由图可知，上面圈中的仪表并联在电路两端，右边圈中的仪表串联在电路中，所以上面的为电压表，右边的为电流表，如图所示：。

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路4．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。

他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。

若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间5．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J6．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 7．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（）A．风力越大，接入电路中的电阻越小B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，P A部分连入电路D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表8．欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。

第十六章《电压电阻》测试题一、单选题1．关于电压,下列说法错误的是( )A．电压是电路中形成电流的原因B．只要电路两端有电压,电路中就一定有电流C．电路中有电流时,电路两端就一定有电压D．电源是提供电压的装置2．在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为A．2.0V B．2.2V C．2.1V D．无法确定3．下列物品中，通常情况下属于绝缘体的是A．钢直尺B．干燥木棍C．盐水D．铅笔芯4．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝5．关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子6．如图所示，开关闭合后电压表V1与V2读数之比是:A．1∶1B．1∶2C．2∶1D．无法确定7．如图所示，若电源电压是3V，电压表的示数是1.8V，则L2两端的电压是A．4.8V B．1.8V C．3V D．1.2V 8．家用照明电路的电压大小是A．1.5伏B．24伏C．220伏D．380伏9．两位同学共用一只电流表测电流时，一个同学接线选用的0.6A量程，另一个同学却按3A量程读数，读成2.6A, 则实际电流大小是（）A．1.3A B．0.6A C．0.23A D．0.52A10．如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是A．C接M∶D接N B．A接M∶B接NC．C接M∶A接N D．A接M∶D接N11．如图所示电路，电压表和电流表分别测量小灯泡L1、L2的电压和电流，开关闭合灯泡均能发光，L1的电阻比L2的大，则（）A．V1示数小于V2B．V 示数等于V1C．A1示数小于A2 D．A1示数大于A2 12．假设导体没有电阻，当用电器通电时，下列说法正确的是（∶A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服13．下列各组物质中，通常情况下都属于导体的是A．金属、油、陶瓷B．人、大地、塑料C．玻璃、油、橡胶D．盐水、大地、金属14．如图∶A∶B∶C∶D中所示的为滑动变阻器的结构和连人电路情况示意图，当滑片向右滑动时，连入电路的电阻变大的是A．B．C．D．15．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 量程来测量。
