八年级物理光学作图专题练习

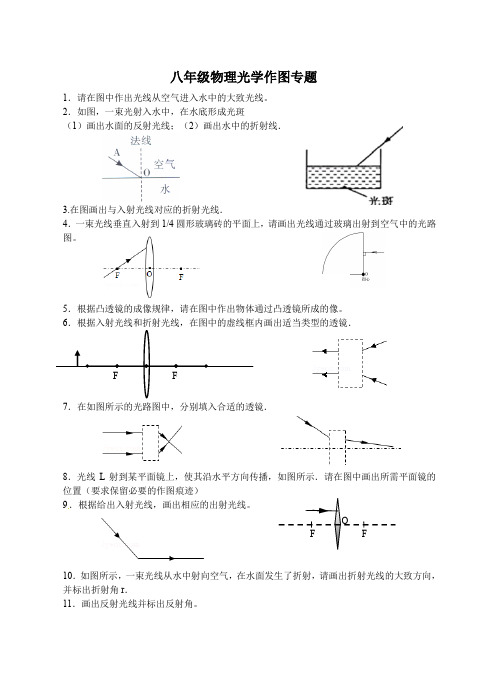

八年级物理光学作图专题1．请在图中作出光线从空气进入水中的大致光线。

2．如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．3.在图画出与入射光线对应的折射光线．4．一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。

5．根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。

6．根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜．7．在如图所示的光路图中，分别填入合适的透镜．8．光线L 射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹） 9．根据给出入射光线，画出相应的出射光线。

10．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r ．11．画出反射光线并标出反射角。

FFOF F12．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图。

请你在图中把光路补充完整并过A 点画出放置的平面镜。

13．一束与水平面成45°角的光线经平面镜反射后水平射出，请在如图1所示的方格纸上画出光的传播路径并标出平面镜的位置．14．根据给出的反射光线OB 画出入射光线AO ，并标出入射角度数。

15．如图是一束射向凹透镜且平行于主光轴的入射光线，请画出它通过透镜后的折射光线16．根据平面镜成像特点，在图中画出物体AB 所成的像。

17．在图乙中画出入射光线AO 经平面镜后的反射光线。

18．一束光从玻璃砖AB 面垂直射入，折射后从玻璃砖AC 面射出, 请画出这束光在AC 面发生折射的光路图。

19.根据平面镜成像原理在图中画出S 在平面镜中的像.20.如图所示，S 是烛焰上S 点经凸透镜所成的实像，SA 是从S 点上射向凸透镜的一条任意光线，请画出光线SA 经凸透镜折射后的光路图．21．请完成左下方图中的光路；太阳光。

八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。

4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。

7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。

八年级物理光学专题训练一．作图题1.完成下列光路图，画出反射光线或入射光线，并标出反射角β。

（1）（2）（3）2.根据光路图画出平面镜的位置。

3.画出物体AB在平面镜MN中所成的像。

7．（三束特殊光线）完成下列各透镜的光路。

（1）（2）（3）（4）和折射角γ。

二．凸透镜成像规律1.当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．2．放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外3．某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小4. 当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．5．常言道:水火不相容。

但用透明冰块磨制成的一个光学器件却可以取火,这个器件相当于()A.平面镜B.凸面镜C.凸透镜D.凹透镜6．蜡烛通过凸透镜在光屏上成清晰的实像,此时若用硬纸板将凸透镜遮住一半,则()A.光屏上不能成像B.能成像,像是原来的一半C.光屏上仍成完整的像,像比原来的暗D.只有把光屏移动到合适位置,才能成清晰的像7．在焦距为10c m的凸透镜前25cm处放一支点燃的蜡烛,那么在凸透镜另一侧的光屏上可以得到的是()A.烛焰倒立、缩小的实像B.烛焰倒立、放大的实像C.烛焰倒立、缩小的虚像D.烛焰正立、放大的虚像7．小青将点燃的蜡烛分别放在如图所示的a、b、c点,探究凸透镜成像规律,蜡烛在点时,凸透镜右侧光屏上成的像最大,像是_______(选填“正立”或“倒立”)的。

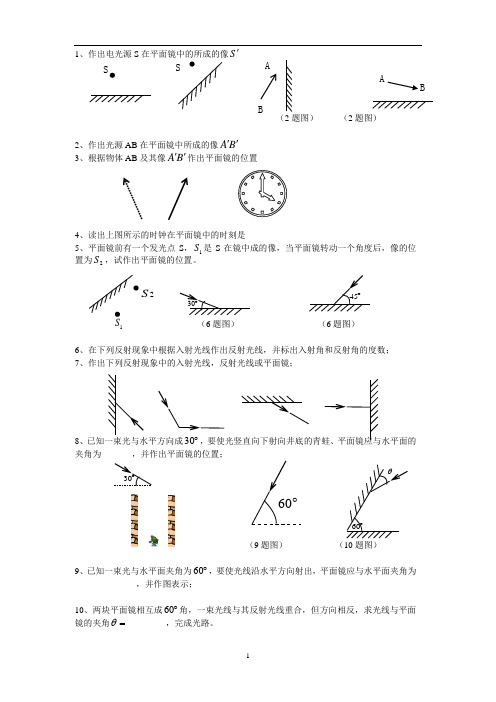

1、作出电光源S 在平面镜中的所成的像S '（2题图） （2题图）2、作出光源AB 在平面镜中所成的像B A ''3、根据物体AB 及其像B A ''作出平面镜的位置4、读出上图所示的时钟在平面镜中的时刻是__________5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。

（6题图） （6题图）6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；7、作出下列反射现象中的入射光线，反射光线或平面镜；8、︒30，夹角为_______，并作出平面镜的位置；（9题图） （10题图）9、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；10、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。

SA B A B2S 111、作出点光源S通过平面镜照亮A点的光路；（12题图）12、已知点光源S及其在平面镜中的像点S'，入射光线SA，作出平面镜并把光路补充完整；13、利用平面镜成像规律作出光源S及其像点S'，并把光路补充完整；14、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围；15、如图1，画出大致画出折射光线，标出折射角的位置；16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置；17、如图3所示，完成光通过玻璃的大致光路；18、如图7所示，AO'是光线AO的折射光线，BO的折射光线；SA SASAS'M NMNS光屏水空气空气1图3图19、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；20、光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。

人教版八上物理专题训练（一）光学作图一1.如图所示，光射在水面上，在图中画出反射光线。

2.请按照要求画图：在图中，做出入射光线，标出反射角。

3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。

4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。

5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。

试画出图中这两条光线的反射光线。

6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。

7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。

8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。

9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。

10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。

11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。

12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。

13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。

（按要求作图）15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。

18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。

请画出入射光线、反射光线和折射光线的大致方向。

八年级物理光学作图专练（一）注意1).法线要与界面垂直且用虚线画出
2).光线用实线画出且有方向性
1.图（1）（2）中入射光线与镜面成30度角，请你完成光路图并标出反射角的度数。

（1）
(2)
2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角的度数。

3.如图是一条入射光线及其经过平面镜反射后的反射光线，
试做出平面镜的位置。

4.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。

5.已知光线与水平方向成40度斜射，经平面镜反射后光线竖直射入深井中，试确定平面镜的位置。

6.用对称法画出物体ABC在平面镜中所成
的像。

7.平面镜前有一点光源s，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A点。

8.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S的位置。

9.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

10.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。

11.如图，水平天花板上贴着一块平面镜，请你画出地面上可以通过平面镜看到发光点S的区域AB（不考虑人的高度）。

12. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

八年级物理光学作图专项训练（精选）1、根据光路图标出室内的光源。

2、完成下列光路图（即画出法线、反射光线或入射光线，并标出反射角或入射角的度数。

）3、如上图1所示的是灯泡S发出的两条光线经平面镜反射后的反射光线,请画出对应的入射光线并确定灯泡S的位置.4、已知一束光与水平方向成40°平面镜应与水平面的夹角为，并5、潜望镜中两块平面镜平行放置与水平方向成︒45角，一条水平方向的入射光线，作出光在潜望镜中的光路；6、在图中做出人看到球的光路图。

7、根据平面镜成像特点，作出图中物体AB在平面镜中所成的像A′B′。

8、根据平面镜成像规律在图中作一条入射光线，使其通过点A，并使其反射光线通过B点。

9、根据平面镜成像特点作出三角形ABC在平面镜中的像。

10、根据平面镜成像特点作出图中物体AB在平面镜中所成的像A′B′。

11、根据物体AB及其像BA''作出平面镜的位置。

12、如图为墙壁上平面镜中的时钟读数，则实际时刻是。

13、如图1，画出反射光线，标出反射角大小，并大致画出折射光线，标出折射角的位置；14、完成光从空气进入玻璃并再次进入空气的大致光路；15、下面左图中，OA'是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线。

16、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如上面右图所示，请画出这束光线在水中行进最后射出水面的光路图。

17、如图所示，某同学通过玻璃看到水中一条鱼在A点，而鱼的实际位置在B点，试画出人看到鱼的光路；室内水空气空气F18、如图所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机；19、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线20、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.21、图11中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。

8
、请在图
1O
中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射
光学作图题
一、作图题。

1、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2、根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、画出如图所示的折射光线。

6、请在图中画出入射光线经过凸透镜后的折射光线。

7、请完成图中的光路图。

9.如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。

10.一束阳光与水平面成40°角，如图所示。

要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。

（1）
F F F F
F
F F F
11.画出图1中与入射光线对应的反射光线和大致的折射光线位置；
12.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）
13.如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？
14.完成光路：
15.判断下列方框内是什么透镜：。
