高斯投影及高斯平面坐标系

高斯直角坐标系简介高斯直角坐标系简介1. 什么是高斯直角坐标系？高斯直角坐标系是一种在数学和物理学中常用的坐标系。

它由德国数学家卡尔·弗里德里希·高斯（Carl Friedrich Gauss）在19世纪初提出，用于描述平面和空间中的几何问题。

与传统的笛卡尔坐标系不同，高斯直角坐标系是利用参考点和参考方向来构建坐标系的。

2. 高斯直角坐标系的构建方式利用高斯直角坐标系，我们可以用一组有序的数来表示空间中的点。

该坐标系的构建方式如下：- 选择一个参考点作为坐标系的原点，通常选择地球表面的某一点作为参考点。

- 选择参考方向。

在二维情况下，参考方向可以是正北或正东；在三维情况下，参考方向可以是正北、正东和竖直向上。

这些参考方向构成了坐标系的三个轴。

- 以参考点为原点，根据参考方向确定坐标轴的正方向。

这些坐标轴与参考方向垂直，并形成直角关系，因此得名高斯直角坐标系。

3. 高斯直角坐标系的应用领域高斯直角坐标系在测量学、地理学和地震学等领域被广泛应用。

在这些领域中，通过使用高斯直角坐标系，可以更方便地描述和计算地球表面或空间中的位置、距离、方向等物理量。

4. 高斯投影坐标系高斯直角坐标系的一种特殊形式是高斯投影坐标系。

高斯投影坐标系通过投影方式将地球表面上的经纬度位置投影到平面坐标系中。

在地图制作中，高斯投影坐标系常被用于绘制区域或国家的精确地图。

5. 高斯直角坐标系的优点和局限性高斯直角坐标系的优点是能够通过简单的数学计算得到点的位置、距离和方向，适用于各种几何计算。

然而，由于坐标轴的选择和原点的位置没有统一标准，不同地区和不同学科可能会采用不同的高斯直角坐标系，导致坐标值不可通用。

总结与回顾：通过本文，我们了解了高斯直角坐标系的基本概念和构建方式。

高斯直角坐标系在数学和物理学中具有广泛的应用，尤其在测量学、地理学和地震学等领域涉及到位置、距离和方向的计算时被频繁使用。

我们还了解到高斯投影坐标系作为高斯直角坐标系的一种特殊形式，常被用于地图制作。

高斯坐标即高斯-克吕格坐标系（1）高斯-克吕格投影性质高斯-克吕格(Gauss-Kruger)投影简称“高斯投影”，又名"等角横切椭圆柱投影”，地球椭球面和平面间正形投影的一种。

德国数学家、物理学家、天文学家高斯（Carl FriedrichGauss，1777一1855）于十九世纪二十年代拟定，后经德国大地测量学家克吕格（Johannes Kruger，1857～1928）于1912年对投影公式加以补充，故名。

该投影按照投影带中央子午线投影为直线且长度不变和赤道投影为直线的条件，确定函数的形式，从而得到高斯一克吕格投影公式。

投影后，除中央子午线和赤道为直线外，其他子午线均为对称于中央子午线的曲线。

设想用一个椭圆柱横切于椭球面上投影带的中央子午线，按上述投影条件，将中央子午线两侧一定经差范围内的椭球面正形投影于椭圆柱面。

将椭圆柱面沿过南北极的母线剪开展平，即为高斯投影平面。

取中央子午线与赤道交点的投影为原点，中央子午线的投影为纵坐标x轴，赤道的投影为横坐标y轴，构成高斯克吕格平面直角坐标系。

高斯-克吕格投影在长度和面积上变形很小，中央经线无变形，自中央经线向投影带边缘，变形逐渐增加，变形最大之处在投影带内赤道的两端。

由于其投影精度高，变形小，而且计算简便（各投影带坐标一致，只要算出一个带的数据，其他各带都能应用），因此在大比例尺地形图中应用，可以满足军事上各种需要，能在图上进行精确的量测计算。

（2）高斯-克吕格投影分带按一定经差将地球椭球面划分成若干投影带,这是高斯投影中限制长度变形的最有效方法。

分带时既要控制长度变形使其不大于测图误差，又要使带数不致过多以减少换带计算工作，据此原则将地球椭球面沿子午线划分成经差相等的瓜瓣形地带,以便分带投影。

通常按经差6度或3度分为六度带或三度带。

六度带自0度子午线起每隔经差6度自西向东分带，带号依次编为第1、2…60带。

三度带是在六度带的基础上分成的，它的中央子午线与六度带的中央子午线和分带子午线重合，即自1.5度子午线起每隔经差3度自西向东分带，带号依次编为三度带第1、2…120带。

《建筑工程测量》高斯坐标系一、高斯坐标系测量工作的基本任务是确定地面点的空间位置。

在工程测量中确定地面点的空间位置，通常需用三个量，即该点在一定坐标系下的三维坐标，或该点的二维球面坐标或投影到平面上的二维平面坐标，以及该点到大地水准面的铅垂距离（高程）。

为此，我们必须研究测量中所使用的坐标系。

地面点的坐标，可根据实际情况选用不同的坐标系，下面介绍几种用以确定地面点位的坐标系。

1.大地坐标系用大地经度L和大地纬度B表示地面点投影到旋转椭球面上位置的坐标，称为大地坐标系，亦称为大地地理坐标系。

该坐标系是以参考椭球面和法线作为基准面和基准线。

如图1-2所示，NS为椭球的旋转轴，N表示北极，S表示南极，O为椭球中心。

通过椭球心O与椭球旋转轴NS正交的平面称为赤道平面。

赤道平面与球面相交的纬线称为赤道。

过F点的法线（与旋转椭球面垂直的线）与赤道面的夹角，称为F点的大地纬度。

在赤道以北者为北纬或写成0°～90°N，在赤道以南者为南纬或写成0°～90°S。

过地面任一点与椭球旋转轴NS所组成的平面称为该点的子午面。

子午面与球面的交线称为子午线或经线。

国际公认通过英国格林尼治（Greenwich）天文台的子午面，是计算经度的起算面，称为首子午面。

过F点的子午面NFKSON与首子午面NGMSON所成的两面角，称为F点的大地经度。

它自首子午线向东或向西由0°起算至180°，在首子午线以东者为东经或写成0°～180°E，以西者为西经或写成0°～180°W。

大地坐标是由大地经度L、大地纬度B和大地高H三个量组成。

用以表示地面点的空间位置。

用大地坐标表示的地面点，统称大地点。

建国初期，我国采用的大地坐标系为“1954年北京坐标系”，亦称“北京—54坐标系”（简称P54。

该坐标系采用了原苏联的克拉索夫斯基椭球体，其参数是：长半轴a=6378.245km；扁率α=1/298.3；坐标原点位于原苏联的普尔科沃。

高斯经纬度到平面坐标的转换高斯经纬度到平面坐标的转换是地图制图和导航领域中常见的技术，通过这种转换可以将地球上任意一点的经纬度坐标转换为平面坐标，方便进行测绘和定位。

在实际应用中，高斯投影是常用的一种投影方式，它将地球表面的曲面投影到一个平面上，使得地图上的直线和角度保持一致。

下面将介绍高斯经纬度到平面坐标的转换方法。

首先，高斯投影是一种圆锥投影，它将地球表面投影到一个圆锥面上，再将圆锥面展开成一个平面，得到平面坐标。

高斯投影分为高斯-克吕格投影和高斯-克里格投影，它们在投影方式上略有不同，但转换的原理是相似的。

在高斯投影中，经度和纬度被转换为平面坐标系中的X和Y坐标。

转换的过程中，需要用到一些参数，包括中央经线、假想纬线、投影中央经度和标准纬度等。

这些参数是根据具体的投影方式和地图的具体要求来确定的。

具体的转换公式如下：X = k0 * N * (cos(Lat) * (L - Lo))Y = k0 * N * (L - Lo)其中，X和Y分别表示平面坐标系中的坐标，Lat和L分别表示地点的纬度和经度，Lo表示中央经度，k0表示比例尺，N表示投影的长度单位。

通过这些公式，可以将经纬度坐标转换为平面坐标，实现地图上的定位和标注。

在实际应用中，高斯投影经常用于地图制图、导航和测绘等领域。

通过高斯经纬度到平面坐标的转换，可以实现地图的绘制和标注，方便人们进行导航和定位。

同时，高斯投影也可以用于航空航天领域，帮助飞行员进行导航和飞行计划。

总的来说，高斯经纬度到平面坐标的转换是地图制图和导航领域中常用的技术，通过这种转换可以实现地图上的定位和标注，方便人们进行导航和测绘工作。

通过了解和掌握高斯投影的原理和转换公式，可以更好地应用这种技术，提高地图制作和导航的效率和准确性。

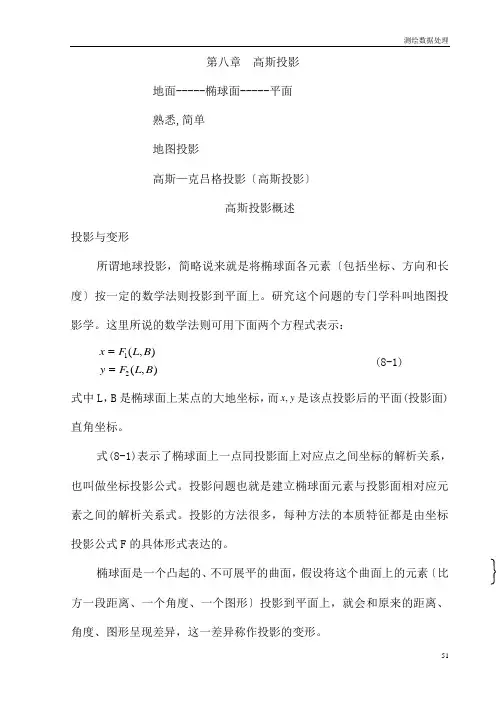

第八章 高斯投影地面-----椭球面-----平面熟悉,简单地图投影高斯—克吕格投影〔高斯投影〕高斯投影概述投影与变形所谓地球投影，简略说来就是将椭球面各元素〔包括坐标、方向和长度〕按一定的数学法则投影到平面上。

研究这个问题的专门学科叫地图投影学。

这里所说的数学法则可用下面两个方程式表示：),(),(21B L F y B L F x == (8-1)式中L ，B 是椭球面上某点的大地坐标，而y x ,是该点投影后的平面(投影面)直角坐标。

式(8-1)表示了椭球面上一点同投影面上对应点之间坐标的解析关系，也叫做坐标投影公式。

投影问题也就是建立椭球面元素与投影面相对应元素之间的解析关系式。

投影的方法很多，每种方法的本质特征都是由坐标投影公式F 的具体形式表达的。

椭球面是一个凸起的、不可展平的曲面，假设将这个曲面上的元素〔比方一段距离、一个角度、一个图形〕投影到平面上，就会和原来的距离、角度、图形呈现差异，这一差异称作投影的变形。

地图投影必然产生变形。

投影变形一般分为角度变形、长度变形和面积变形三种。

在地图投影时，我们可根据需要使某种变形为零，也可使其减小到某一适当程度。

因此，地图投影中产生了所谓的等角投影〔投影前后角度相等，但长度和面积有变形〕、等距投影〔投影前后长度相等，但角度和面积有变形〕、等积投影〔投影前后面积相等，但角度和长度有变形〕等。

控制测量对地图投影的要求1.应采用等角投影〔又称正形投影〕。

这样①保证了在三角测量中大量的角度元素在投影前后保持不变，免除了大量的投影工作；②所测制的地图可以保证在有限的范围内使得地图上图形同椭球上原形保持相似，给国民经济建设中识图用图带来很大方便。

如图多边形，相应角度相等，但长度有变化，投影面上的边长与原面上的相应长度之比，称为长度比。

图中,EA A E AB B A m ''==''=即在微小范围内保证了形状的相似性，当ABCDE 无限接近时，可把该多边形看作一个点，因此在正形投影中，长度比m 仅与点的位置有关，与方向无关，给地图测制及地图的使用等带来极大方便。

第三章高斯投影及高斯平面直角坐标系§3.1 地图投影概述3.1.1 地图投影的意义与实现由椭球面投影到平面,大地经纬度B,L,与平面坐标x,y的关系因椭球面是不可展曲面,要建立一一对应的关系,必然会产生投影变形,控制投影变形有各种不同的方法,对应于不同的投影.3.1.2 地图投影变形及其表述1,投影长度比,等量纬度及其表示式长度比:投影平面上微分长度与椭球面上相应微分长度之比.投影平面上微分长度:椭球面上微分长度:3.1.2 地图投影变形及其表述上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.3.1.2 地图投影变形及其表述上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.上式中q为等量纬度,计算公式为引入等量纬度后,使相同角度量的dq与dL所对应的椭球面上的弧长相同.3.1.2 地图投影变形及其表述引入等量纬度后,投影公式为:求微分,得:其中:l = L - L03.1.2 地图投影变形及其表述根据微分几何,其第一基本形式为:其中:3.1.2 地图投影变形及其表述则,长度比公式为:将代入上式,得:3.1.2 地图投影变形及其表述当A=0°或180 °,得经线方向长度比:当A = 90°或270 °,得纬线方向长度比:要使长度比与方向无关,只要:F = 0, E = G,则长度比可表示为:3.1.2 地图投影变形及其表述长度比与1之差,称为长度变形,即:vm>0,投影后长度变大,反之,投影后长度变短.2,主方向和变形椭圆主方向:在椭球面上正交的两个方向投影到平面上后仍然正交,则这两个方向称为主方向.性质:主方向投影后具有最大和最小尺度比.对照第一基本形式,得:且:3.1.2 地图投影变形及其表述代入长度比公式,得:若使:使长度比为极值的方向:由三角公式得:3.1.2 地图投影变形及其表述由此得,长度比极值为:将三角展开式代入得:因此,最大长度比a与最小长度比b可表示为:3.1.2 地图投影变形及其表述不难得出下列关系:3.1.2 地图投影变形及其表述若对应于最大和最小长度比方向在椭球面上为x轴和y轴方向,在投影面上为x1和y1方向,则有:椭球面上投影面上3.1.2 地图投影变形及其表述3,方向变形与角度变形某方向(以主方向起始) 投影后为1,则有:由三角公式,得:显然,当+ 1 = 90°或270 °时,方向变形最大3.1.2 地图投影变形及其表述若与1表示最大变形方向,则最大变形量可表示为:顾及:解得最大变形方向为:3.1.2 地图投影变形及其表述两方向, 所夹角的变形称为角度变形,用表示.即:显然,当+ 1 = 90°, + 1 = 270 °或+ 1 = 270°, + 1 = 90 °时,角度变形最大,最大角度变形可表示为:3.1.2 地图投影变形及其表述4,面积比与面积变形椭球面上单位圆面积为,投影后的面积为ab,则面积变形为:3.1.3 地图投影的分类1,按投影变形的性质分类(1). 等面积投影a b = 1(2). 等角投影a = b(3). 等距离投影某一方向的长度比为1.3.1.3 地图投影的分类2,按采用的投影面和投影方式分类(1). 方位投影投影面与椭球面相切,切点为投影中心,按一定条件将椭球面上的物投影到平面上.3.1.3 地图投影的分类(2). 正轴或斜,横轴圆柱投影正轴圆柱投影:投影圆柱面与某纬线相切(切圆柱投影),或相割(割圆柱投影)切圆柱投影:投影圆柱面与赤道相切,纬线投影成一组平行直线,经线投影成与纬线正交的另一组平行直线.割圆柱投影:投影圆柱面与两条对称纬线相割,纬线投影成一组平行直线,经线投影成与纬线正交的另一组平行直线.3.1.3 地图投影的分类横轴圆柱投影:投影圆柱面与某经线相切.斜轴圆柱投影:用于小比例尺投影,将地球视为圆球,投影圆柱体斜切于圆球进行投影.(3). 圆锥投影:圆锥面与椭球面相切或相割,将椭球面上物投影到圆锥面上,展开圆锥面得投影平面.根据圆锥顶点位置不同,分正圆锥投影,斜圆锥投影.3.1.3 地图投影的分类习题1. 给出等量纬度的定义,引入等量纬度有何作用.2. 投影变形与长度无关时应满足哪些条件并给出证明.3. 变形主方向有什么性质4. 最大方向变形与最大角度变形的方向满足什么条件5. 地图投影按变形性质分哪几类按投影方式分哪几类§3.2 正形投影与高斯-克吕格投影3.2.1 正形投影的概念和投影方程长度比与方位角无关的投影称为正形投影,必须满足条件E = G, F = 0,即:由第二式解得:13.2.1 正形投影的概念和投影方程代入第一式,得:考虑到导数的方向,开方根得:再代入式,得:1233.2.1 正形投影的概念和投影方程2, 式称为Kauchi-Rimann方程,满足该方程的复变函数为解析函数,可展开成幂级数,即有:3其反函数也是复变函数,可以写成:3.2.2 高斯-克吕格投影的条件和性质高斯-克吕格投影的条件:1. 是正形投影2. 中央子午线不变形3.2.2 高斯-克吕格投影的条件和性质高斯投影的性质:1. 投影后角度不变2. 长度比与点位有关,与方向无关3. 离中央子午线越远变形越大为控制投影后的长度变形,采用分带投影的方法.常用3度带或6度带分带,城市或工程控制网坐标可采用不按3度带中央子午线的任意带.3.2.2 高斯-克吕格投影的条件和性质3.2.2 高斯-克吕格投影的条件和性质中央子午线在平面上的投影是x 轴,赤道的投影是y 轴,其交点是坐标原点.x 坐标是点至赤道的垂直距离;y 坐标是点至中央子午线的垂直距离,有正负.为了避免y 坐标出现负值,其名义坐标加上500 公里.为了区分不同投影带中的点,在点的Y坐标值上加带号N所以点的横坐标的名义值为y = N 1000000+500000+y§3.3 高斯投影坐标正算和反算公式3.2.1 高斯投影正算公式赤道因正形投影的导数与方向无关,将投影点坐标在H点展开,得:3.3.1 高斯投影正算公式因此,高斯投影级数展开式可表示为:其各阶导数为:3.3.1 高斯投影正算公式将导数代入展开式,虚实分开后,得到高斯投影正算公式如下:3.3.1 高斯投影正算公式为便于编程计算,可将正算公式改写成如下形式:3.3.2 高斯投影反算公式在中央子午线投影成的x轴上取点Xf = x,该点称为底点,用子午弧长反算公式求得底点的纬度Bf 和相应的等量纬度qf ,以底点为展开点进行级数展开,得:3.3.2 高斯投影反算公式相应的各阶导数为:3.3.2 高斯投影反算公式代入级数展开式,虚实分开得:43.3.2 高斯投影反算公式将大地纬度展开成等量纬度的级数式其中:53.3.2 高斯投影反算公式由式,得:4代入式,得:53.3.2 高斯投影反算公式将各系数代入上式,得纬度B 的反算公式:3.3.2 高斯投影反算公式为便于编程计算,可将反算公式改写成如下形式:3.3.2 高斯投影反算公式利用高斯投影的正反算公式,亦可进行不同投影带坐标的换带计算.其计算步骤如下:1. 根据高斯投影坐标x, y,反算得纬度B和经度差l;2. 由中央子午线的经度L0, 求得经度L = L0 +l;3. 根据换带后新的中央子午线经度L0' ,计算相应的经差:4. 由高斯投影正算,求得新的高斯投影坐标x',y'.习题1. 高斯投影的条件是什么2. 简述高斯投影投影正算公式的推导;3. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带和6 带带号;2). 该点的3 带高斯投影坐标并反算检核;§3.4 平面子午线收敛角和长度比3.4.1 平面子午线收敛角的计算公式平行圈子午线沿平行圈纬度不变,求微分得:3.4.1 平面子午线收敛角的计算公式对高斯投影公式求偏导数,得:3.4.1 平面子午线收敛角的计算公式代入上式,得:将展开成tg 的级数,得:3.4.1 平面子午线收敛角的计算公式由此可见, 是经差的奇函数,在x 轴为对称轴,东侧为正,西侧为负. 子午线收敛角在赤道为0,在两极等于经差l,其余点上均小于经差l .3.4.1 平面子午线收敛角的计算公式子午线收敛角也可以表示成高斯平面坐标的级数展开式.平行圈L =常数L+dl = 常数P点沿与y轴平行方问微分变动到P 点,子午线收敛角可表示为:沿y坐标的微分,得:3.4.1 平面子午线收敛角的计算公式代入子午线收敛角公式,得:由高斯投影反算公式求出偏导数,得:3.4.1 平面子午线收敛角的计算公式代入上式子午线收敛角计算公式,得:将展开成tg 的级数,得:3.4.2 长度比计算公式由高斯投影长度比的定义式,得:将前面的偏导数代入上式,得:开方后得出以大地坐标表示的长度比公式:3.4.2 长度比计算公式为给出由高斯投影坐标表示的长度比公式,反解高斯投影的y 坐标正算公式,得:对上式求平方和四次方,得:3.4.2 长度比计算公式代入用大地坐标表示的长度比公式,得:顾及:代入上式,得:可见,长度比是y坐标的偶函数,且只与y坐标有关.§3.5 高斯投影距离与方向改化以及坐标方位角3.5.1 高斯投影的距离改化椭球面上的大地线投影到高斯平面上为曲线,与平面上两点相连的直线相比, 其微分线段间的差异极小,可表示为:其中:3.5.1 高斯投影的距离改化此弧线与直线间的最大偏角即为方向投影改化,本为二次小项,故此相对长度差异仅为4次项,相对于距离测量的最高精度亦可忽略,因此可认为:用辛卜生公式数值积分得:3.5.1 高斯投影的距离改化将长度比公式代入上式,得:3.5.1 高斯投影的距离改化距离改化S可表示为:其中:在城市及工程应用中测边离中央子午线不会超过45公里,则距离改化公式可进一步简化为:3.5.2 高斯投影方向改化1,高斯投影曲线的形状高斯投影曲线的形状向x 轴弯曲,并向两极收敛.3.5.2 高斯投影方向改化2,高斯投影方向改化保角投影前后角度相同,即:3.5.2 高斯投影方向改化将球面角超计算公式代入上式,得:因方向值顺时针方向增加,考虑其正负号后,方向改化公式可表示如下: 上式具有0.1 的计算精度,适用于三,四等控制网的方向改化计算.改化公式中的曲率半径可足够近似地取6370km3.5.3 坐标方位角和大地方位角的关系式A12T12习题1. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带高斯投影后的中央子午线收敛角;2). 该点的3 带高斯投影的长度比.2. 已知起始点坐标:x3 = 3239387.624 my3 = 40446822.368m起始平面方位角T31=192 37 08.51 ,距离S31=7619.245m,各方向观测值如下:1~3:0 00 00.00 2~3:0 00 00.00 3~1: 0 00 00.001~2:257 17 47.71 2~1:39 51 12.50 3~2:37 26 36.65将上述边长和方向归算到高斯平面上.312§3.6 通用横轴墨卡托投影3.6.1 墨卡托投影墨卡托投影为等角割圆柱投影,圆柱与椭球面相割于B0的两条纬线,投影后不变形.特性:等角航线在投影平面上为直线.因此,该投影便于在航海中应用.3.6.2 通用横轴墨卡托投影简称为UTM,与高斯投影相比,仅仅是中央子午线的尺度比为0.9996,其投影公式如下:3.6.2 通用横轴墨卡托投影长度比和子午线收敛角计算公式.3.6.2 通用横轴墨卡托投影通用横轴墨卡托投影的反算步骤:1. 先由通用横轴墨卡托投影坐标计算高斯投影坐标;2. 再利用高斯投影反算公式,计算大地纬度和经度.3.6.2 通用横轴墨卡托投影与高斯投影的比较§3.7 局部区域中的高斯投影及其相应的区域性椭球局部区域中常采用地方独立坐标系,其高斯坐标以往并非由经纬度求得,而是直接将边长投影到边长归算的高程基准面(投影面), 再选定过测区中心附近的坐标纵轴,计算高斯投影边长和方向改正,在平面上由起始点坐标,起始方位角来平差计算各控制点坐标.§3.7 局部区域中的高斯投影及其相应的区域性椭球地方独立坐标系的参数:1. 投影面:一般采用区域的平均高程面;2. 中央子午线的经度或位置:一般取用过区域中心附近一控制点的经度,或采用整分或整度的经度.3. 起始坐标,起始方位角,起始边长.§3.7 局部区域中的高斯投影及相应的区域性椭球城市及工程控制网采用地方独立坐标系,边长的投影面是区域的边长归算的高程基准面而并不是国家参考椭球面.其高斯坐标所对应的椭球面应是与投影面相接近的区域性椭球面,而不是国家参考椭球面.习题1. 已知某点的坐标:B = 29 04 05.3373L = 121 10 33.2012计算:1). 该点的3 带UTM投影坐标;2). 该点UTM投影的长度变形.。

地理信息系统常用的地图投影1、高斯-克吕格投影--------实质上是横轴切圆柱正形投影该投影是等角横切椭圆柱投影。

想象有一椭圆柱面横套在地球椭球体外面,并与某一条子午线(称中央子午线或轴子午线)相切,椭圆柱的中心轴通过椭球体中心,然后用一定的投影方法将中央子午线两侧各一定经差范围内的地区投影到椭圆柱面上,再将此柱面展开即成为投影面。

高斯平面直角坐标系以中央经线和赤道投影后为坐标轴,中央经线和赤道交点为坐标原点,纵坐标由坐标原点向北为正,向南为负,规定为 X轴,横坐标从中央经线起算,向东为正,向西为负,规定为Y轴。

所以,高斯-克吕格坐标系的X、Y轴正好对应一般GIS 软件坐标系中的Y和X。

高斯投影的条件和特点★中央经线和赤道投影后为互相垂直的直线,且为投影的对称轴高斯投影的条件★投影具有等角性质★中央经线投影后保持长度不变★中央子午线长度变形比为1,其他任何点长度比均大于1★在同一条经线上,长度变形随纬度的降低而增大,在赤道处为最大高斯投影的特点★在同一条纬线上,离中央经线越远,变形越大,最大值位于投影带边缘★投影属于等角性质,没有角度变形,面积比为长度比的平方★长度比的变形线平行于中央子午线高斯投影6°和3为了控制变形,我国地图采用分带方法。

我国1:1.25万—1:50万地形图均采用6度分带, 1:1万及更大比例尺地形图采用3度分带,以保证必要的精度。

6度分带从格林威治零度经线起,每6度分为一个投影带,该投影将地区划分为60个投影带,已被许多国家作为地形图的数字基础。

一般从南纬度80到北纬度84度的范围内使用该投影。

3度分带法从东经1度30分算起,每3度为一带。

这样分带的方法在于使6度带的中央经线均为3度带的中央经线;在高斯克吕格6度分带中中国处于第13 带到23带共12个带之间;在3度分带中,中国处于24带到45带共22带之间。

高斯--克吕格投影的优点:★等角性别适合系列比例尺地图的使用与编制;★径纬网和直角坐标的偏差小,便于阅读使用;★计算工作量小,直角坐标和子午收敛角值只需计算一个带。

高斯投影坐标正反算一、基本思想：高斯投影正算公式就是由大地坐标（L ，B ）求解高斯平面坐标（x ，y ），而高斯投影反算公式则是由高斯平面坐标（x ，y ）求解大地坐标（L ，B ）。

二、计算模型：基本椭球参数：椭球长半轴a椭球扁率f椭球短半轴：(1)b a f =-椭球第一偏心率：e a= 椭球第二偏心率：e b'=高斯投影正算公式：此公式换算的精度为0.001m6425644223422)5861(cos sin 720)495(cos 24cos sin 2l t t B B N l t B simB N l B B N X x ''+-''+''++-''+''⋅''+=ρηηρρ 5222425532233)5814185(cos 120)1(cos 6cos l t t t B N l t B N l B N y ''-++-''+''+-''+''⋅''=ηηρηρρ其中：角度都为弧度B 为点的纬度，0l L L ''=-，L 为点的经度，0L 为中央子午线经度； N 为子午圈曲率半径，1222(1sin )N a e B -=-；tan t B =； 222cos e B η'=1803600ρπ''=*其中X 为子午线弧长：2402464661616sin cos ()(2)sin sin 33X a B B B a a a a a B a B ⎡⎤=--++-+⎢⎥⎣⎦02468,,,,a a a a a 为基本常量，按如下公式计算：200468242684468686883535281612815722321637816323216128m a m m m m m m a m m m a m m m m a m a ⎧=++++⎪⎪⎪=+++⎪⎪⎪=++⎨⎪⎪=+⎪⎪⎪=⎪⎩02468,,,,m m m m m 为基本常量，按如下公式计算：22222020426486379(1);;5;;268m a e m e m m e m m e m m e m =-====；高斯投影反算公式：此公式换算的精度为0.0001’’.()()()()2222243246532235242225053922461904572012cos 6cos 5282468120cos f f f f f f f f f f f f f f f f f f f f f ff f f f f f ft t B B y t t yM N M N t y t t yM N y y l t N B N B y t t t N B L l L ηηηηη=-+++--++=-+++++++=+其中： 0L 为中央子午线经度。

我国地形图一般采用高斯投影，所以通常转化成高斯平面坐标显示到地图上。

而在经纬度向平面坐标转化的过程中，需要用到椭球参数，因此要考虑所选的坐标系，我国常用的坐标系有北京54，西安80，WGS-84坐标系，不同的坐标系对应的椭球体是不一样的，我们所说的地理数据都是为了描述大地水准面上的某一个点，而大地水准面是不规则的，我们用一个规定的椭球面去拟合这个水准面，用椭球面上的点来近似表示地球上的点。

每个国家地理情况不同，采用的椭球体也不尽相同。

北京54坐标系采用的是克拉索夫斯基(Krassovsky)椭球体，而西安80采用的是IAG 75地球椭球体。

5. 我国常用坐标参照系A. 旧1954北京坐标系（参心坐标系）1954北京坐标系是我国目前广泛采用的大地测量坐标系。

该坐标系源自于前苏联1942年普尔科夫坐标系。

椭球：克拉索夫斯基椭球长半轴a：6378245m扁率f：1/298.3高程：以1956年青岛验潮站的黄海平均海水面为基准缺点：（包括3个方面，后续）B. 1980西安大地坐标系（参心坐标系）原因：a. 1954坐标系椭球参数长半轴有108m的差距与现在的精确值b. 参考椭球面与我国大地水准面之间存在自西向东的系统性倾斜，东部差距达68mc. 几何大地测量和物理大地测量应用的参考面不统一。

重力数据处理时采用的是赫尔默特正常重力公式，与其相应的椭球为赫尔默特椭球，这与克拉索夫斯基椭球不一致。

d. 定向不明确：克拉索夫斯基椭球短半轴既不指向CIO也不指向我国地极原点JYD1968.0；同时其起始子午面也不是国际时间局所定义的格林尼治平均天文台子午面。

这给坐标换算带来了很多麻烦。

e. 1954坐标系还是按局部平差逐步提供大地点成果的，因此不可避免地会出现一些矛盾和不够合理的地方。

原则：a. 全国天文大地网整体平差要在新的坐标系的参考椭球面上进行。

为此首先需要建立一个新的大地坐标系，并名之为1980国家大地坐标系；b. 1980国家大地坐标系的大地原点定在我国中部。
