三相自动重合闸

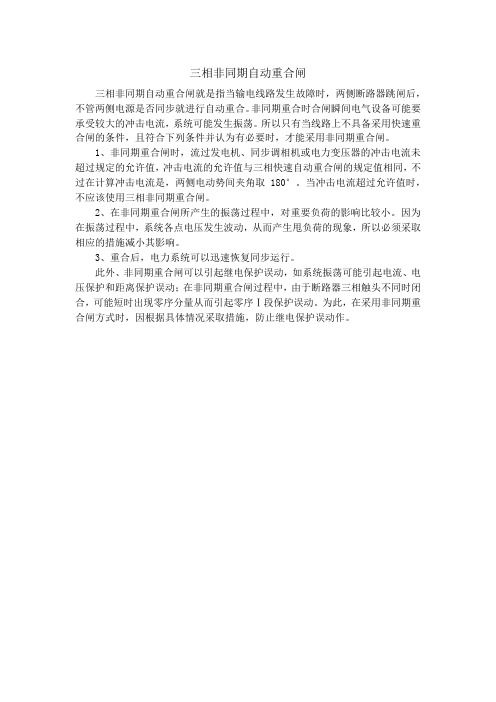

三相非同期自动重合闸
三相非同期自动重合闸就是指当输电线路发生故障时，两侧断路器跳闸后，不管两侧电源是否同步就进行自动重合。

非同期重合时合闸瞬间电气设备可能要承受较大的冲击电流，系统可能发生振荡。

所以只有当线路上不具备采用快速重合闸的条件，且符合下列条件并认为有必要时，才能采用非同期重合闸。

1、非同期重合闸时，流过发电机、同步调相机或电力变压器的冲击电流未超过规定的允许值，冲击电流的允许值与三相快速自动重合闸的规定值相同，不过在计算冲击电流是，两侧电动势间夹角取180°。

当冲击电流超过允许值时，不应该使用三相非同期重合闸。

2、在非同期重合闸所产生的振荡过程中，对重要负荷的影响比较小。

因为在振荡过程中，系统各点电压发生波动，从而产生甩负荷的现象，所以必须采取相应的措施减小其影响。

3、重合后，电力系统可以迅速恢复同步运行。

此外、非同期重合闸可以引起继电保护误动，如系统振荡可能引起电流、电压保护和距离保护误动；在非同期重合闸过程中，由于断路器三相触头不同时闭合，可能短时出现零序分量从而引起零序Ⅰ段保护误动。

为此，在采用非同期重合闸方式时，因根据具体情况采取措施，防止继电保护误动作。

三相重合闸整定内容
三相重合闸是电力系统中的一种过电流保护装置，用于保护电力设备免受过电流损害。

三相重合闸的整定内容主要包括动作电流、重合动作时间、失电重合时间和延时放电时间。

1. 动作电流：动作电流是指使三相重合闸动作的电流阈值。

通常根据设备额定电流和工作环境来确定动作电流。

一般情况下，动作电流设置为设备额定电流的1.1倍至1.2倍，以确保在发
生故障时能够及时切断电路。

2. 重合动作时间：重合动作时间是指三相重合闸从分闸状态到完全闭合所需的时间。

根据系统的要求和设备特性，可以设置不同的重合动作时间。

一般情况下，为了减小过电流损伤范围，重合动作时间应尽可能短，通常设置在0.1秒至0.3秒之间。

3. 失电重合时间：失电重合时间是指在发生电力系统失电后，三相重合闸自动闭合所需时间。

为确保电力系统能够快速恢复供电，失电重合时间需要尽可能短，一般设置在0.1秒至0.5
秒之间。

4. 延时放电时间：延时放电时间是指在断开电路后，为了确保电力设备上的电压完全消失，需要等待一段时间才能进行重合闸操作。

延时放电时间通常设置在1秒至2秒之间。

整定三相重合闸的内容需要综合考虑电力设备的特性、系统要求和工作环境等因素，以确保保护装置能够在故障发生时快速、准确地切断电路，保护电力设备的安全运行。

单相重合闸和三相重合闸的作用单相重合闸和三相重合闸是电力系统中常见的开关设备，它们具有重要的作用。

本文将分别介绍单相重合闸和三相重合闸的作用。

一、单相重合闸的作用单相重合闸是一种用于单相交流电路中的开关设备。

它的主要作用是实现对电路的开关控制，能够在电路正常运行时进行分断操作，以及在电路发生故障时进行断开操作，保障电路的安全运行。

单相重合闸的作用主要有以下几个方面：1. 实现电路的分断操作：单相重合闸可以将电路与电源断开，以便进行线路的检修和维护工作。

在进行线路检修时，为了保证操作人员的安全，需要将电路与电源分离，而单相重合闸就是实现这一功能的重要设备。

2. 实现电路的闭合操作：单相重合闸可以将电路与电源连接，使电路恢复正常运行。

当线路检修完毕后，需要将电路与电源重新连接，以便供电设备正常运行，单相重合闸在这个过程中起到了重要的作用。

3. 实现对电路的保护：单相重合闸具有过载保护和短路保护功能。

当电路发生过载或短路时，单相重合闸可以及时切断故障电路，防止故障扩大，保护电器设备的安全运行。

4. 实现对电路的控制：单相重合闸可以实现对电路的远程控制。

通过与其他设备的配合，可以实现对电路的自动控制，提高电力系统的运行效率和可靠性。

二、三相重合闸的作用三相重合闸是一种用于三相交流电路中的开关设备。

它的作用与单相重合闸类似，但由于三相电路的特殊性，三相重合闸的应用范围更广，作用更为重要。

三相重合闸的作用主要有以下几个方面：1. 实现对三相电路的分断操作：三相重合闸可以将三相电路与电源断开，以便进行线路的检修和维护工作。

与单相重合闸相比，三相重合闸可以同时切断三个相位的电路，更加高效和方便。

2. 实现对三相电路的闭合操作：三相重合闸可以将三相电路与电源连接，使电路恢复正常运行。

当线路检修完毕后，需要将电路与电源重新连接，三相重合闸可以同时闭合三个相位的电路，提高了工作效率。

3. 实现对三相电路的保护：三相重合闸具有过载保护和短路保护功能，可以及时切断故障电路，保护电器设备的安全运行。

三相自动重合闸
三相快速自动重合闸就是当输电线路发生故障时，继电保护装置能很快使线路两侧断路器跳开并随即进行重合。

因此，采用三相快速重合闸必须具备以下条件：
1、线路两侧都装有能瞬时切除全线路故障的继电保护装置，如高频保
护等。

2、线路两侧必须具有快速动作的断路器，如空气断路器等。

若具备上述两个条件就可以保证从线路短路开始到重新合闸的整个时间间隔都在0.5～0.6s以内，在这样短的时间内两侧电源电动势之间夹角摆开不大，系统不会失去同步，即使两侧电源电动势间夹角摆开很大，因重合周期短，断路器重合后也很快被拉入同步。

显然，三相快速重合闸方式具有快速的特点，所以220KV及以上的线路应用很多。

他是提高系统并列运行稳定性和供电可靠性的有效措施。

由于三相快速重合闸方式不检定同期，所以在应用这种重合闸方式是必须校验线路两侧断路器重新合闸瞬间所产生的冲击电流，要求通过电气设备的冲击电流周期分量不超过规定的允许值。

每天学习一点点——重合闸上善若水ing 2017-10-21 19:29:49一、概念：所谓自动重合闸，其工作过程是指线路上发生短路故障，继电保护装置动作将断路器跳开后，将断路器再自动合上，若故障为瞬时性故障，则重合成功若为永久性故障，保护再次动作跳开断路器。

.一般的来说自动重合闸装置分为四种状态:单相重合闸、综合重合闸、三相重合闸、停用重合闸。

.1.综合重合闸方式。

单相故障跳闸后单相重合，重合在永久性故障上跳开三相，相间故障跳开三相后三相重合，重合在永久性故障上再跳开三相。

2.三相重合闸方式。

任何类型故障均跳开三相、三相重合（检查同期或无电压），重合在永久性故障上时再跳开三相。

3.单相重合闸方式。

单相故障跳开故障后单相重合，重合在永久性故障上时跳开三相，相间故障跳开三相后不再重合。

4. 停用方式：线路上发生任何形式的故障时，均断开三相不进行重合。

二、选用重合闸方式的一般原则(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。

(2)凡是选用简单的三相重合闸方式能满足具体系实际需要的，线路都应当选用三相重合闸方式。

持别对于那些处于集中供电地区的密集环网中，线路跳闸后不进行重合闸也能稳定运行的线路，更宜采用整定时间适当的三相重合闸。

对于这样的环网线路，快速切除故障是第一位重要的问题。

(3)当发生单相接地故障时，如果使用三相重合闸不能保证系统稳定，或者地区系统会出现大面积停电，或者影响重要负荷停电的线路上，应当选用单相或综合重合闸方式。

.三、单相重合闸与三相重合闸各有哪些优缺点?这两种重合闸方式的优缺点如下：(1)使用单相重合闸时会出现非全相运行，除纵联保护需要考虑一些特殊问题外，对零序电流保护的整定和配合产生了很大影响，也使中、短线路的零序电流保护不能充分发挥作用。

(2)使用三相重合闸时，各种保护的出口回路可以直接动作于断路器。

使用单相重合闸时，除了本身有选相能力的保护外。

所有纵联保护、相间距离保护、零序电流保护等，都必须经单相重合闸的选相元件控制，才能动作于断路器。

自动重合闸的分类
自动重合闸的采用是系统运行的实际需要。

随着电力系统的发展，自动重合闸的类型一般有以下三类：
（1）三相重合闸
所谓三相重合闸是指不论在输、配线上发生单相短路还是相间短路时，继电保护装置均将三相断路器同时跳开，然后启动自动重合闸同时合三相断路器的方式。

若故障为暂时性故障，则重合闸成功；否则保护再次动作，跳三相断路器。

三相重合闸结构相对比较简单，保护出口可直接动作控制断路器，保护之间互为后备的保护性能良好。

（2）单相重合闸
所谓单相重合闸，就是指线路上发生单相接地故障时，保护动作只断开故障相的断路器，然后进行单相重合。

如果故障是暂时性的，则重合闸后，便可恢复三相供电；如果故障是永久性的，而系统又不允许长时间非全相运行，则重合后，保护动作，使三相断路器跳闸，不在进行重合。

（3）综合重合闸
在线路上设计自动重合闸时，将单相重合闸和三相重合闸综合到一起，当发生单相接地故障时，采用单相重合闸方式工作；当发生相间短路时，采用三相重合闸方式工作。

综合考虑这两种重合闸方式的装置称为综合重闸装置。
