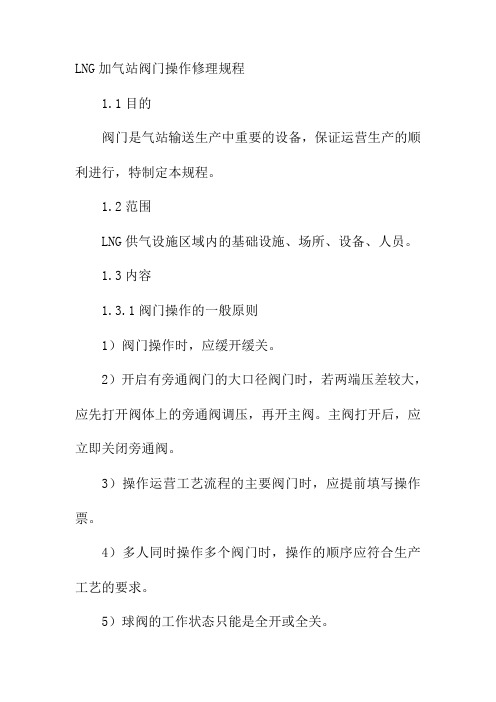

LNG加气站阀门操作修理规程1.1目的阀门是气站输送生产中重要的设备，保证运营生产的顺利进行，特制定本规程。
1.2范围LNG供气设施区域内的基础设施、场所、设备、人员。
1.3内容1.3.1阀门操作的一般原则1）阀门操作时，应缓开缓关。
2）开启有旁通阀门的大口径阀门时，若两端压差较大，应先打开阀体上的旁通阀调压，再开主阀。
主阀打开后，应立即关闭旁通阀。
3）操作运营工艺流程的主要阀门时，应提前填写操作票。
4）多人同时操作多个阀门时，操作的顺序应符合生产工艺的要求。
5）球阀的工作状态只能是全开或全关。
1.3.2手动阀门1）操作前应注意检查阀门开闭标志后再操作。
2）关闭或开启阀门时，要注意阀门关闭或开启的方向避免误操作。
3）一般手轮（手柄）直径（长度）小于320mm的阀门，只允许一人操作。
4）一般手轮（手柄）直径（长度）大于320mm的阀门，允许多人共同操作，或者借助适当的杠杆（一般不超过0.5m）操作阀门。
5）严禁用过大过猛的力操作阀门，以免损坏手轮、手柄，擦伤阀杆和密封面，甚至压坏密封面。
6）操作闸阀和截止阀，当关闭和开启到头（上死点或下死点）时，应回转1/4圈。
1.3.3电动阀门1）对停用三个月以上的电动装置，启动前应按要求检查电机、绝缘、转向及电器线路。
2）将离合器手柄由手动位置扳到电动位置。
3）按开、闭阀键，并监视阀门开闭指示和阀杆运行情况，阀门开闭度符合要求后，按停止键，阀门停止运行后，应将离合器手柄由电动位置扳到手动位置。
4）全关阀时，在阀门关到位前，应停止电动关阀，改用手动将阀门关到位。
5）对行程和超扭矩控制器作过整定的阀门全开或全关阀门时，应注意监视其对行程的控制情况，如阀门开关到行程线没有停止的，应立即手动停机。
6）在开、闭阀门过程中，如发现信号指示灯指示有误、阀门有异常响声时应及时停机检查。
《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。
掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。
本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。
阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。
阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。
阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。
（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。
（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。
LNG气化站阀门维修方案编制：质量审核：安全审核：审定：批准：LNG气化站阀门维修方案第一部分工程概况及编制依据LNG气化站经过冬季保供运行，阀门存在操作不灵活（开关难度大）、丝杆划痕、内漏、气缸行程不足影响阀位指示等问题。
维修方案特点：1）该方案管道主要由常温和低温管道组成，常温管道为20#，低温管道材质为0Cr18Ni9。
2）储罐低温阀门更换工艺为本方案安装过程重点控制环节之一。
3）阀门管道置换及气密性为本方案安装过程重点控制环节之一。
编制依据1．《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98)2．《工业金属管道工程施工规范》(GB50235-20103．《工业设备及管道绝热工程施工规范》(GB50126—2008）4．《特种设备安全监察条例》549号5．《城镇燃气输配工程施工及验收规范》(CJJ33—2005)6. 《石油化工施工安全技术规程》SH3505-1999诚功阀门厂家针对以上问题将派遣专业人员到现场维修解决。
由于LNG气化站已运行，储罐储液容积基本达到一半以上，管道内有带压燃气，为确保安全、顺利施工特制定以下阀门维修方案。
需维修阀门情况：1、2#、4#、5#储罐上进液控制阀、1#储罐下进液控制阀和7#、10#储罐出液控制阀需要用力关。
低温截止阀6个2、10#储罐出液控制阀丝杆有划痕。
3、8#储罐第二道安全阀内漏。
安全阀1个4、氮气房外的安全阀内漏。
安全阀1个5、除1#、3#之外其余储罐的紧急切断阀气缸行程需调整。
低温紧急切断阀门30个第二部分组织机构一、人员机构及主要职责总指挥：刘湘现场指挥：冯海鹏施工单位：诚功阀门厂家，现场安排四名技术人员，负责阀门拆解维修、阀门复原工作及现场阀门应急处置。
南通十建，负责保温层拆装，紧急切断阀气源管、接近开关拆装，阀门调试。
监理部：组织验收及协调施工置换工作。
安全保卫部：负责施工现场的安全检查及监督。
气源部：负责施工期间阀门启闭，配合施工，办理公司内部各类施工相关手续，组织应急救援。
lng加气站年度培训计划表
1. 1月份培训内容：加气站安全操作规程培训
培训时间：1月10日
培训地点：加气站办公室
培训目标：全面了解加气站安全操作规程，确保员工安全意识和操作规范
2. 3月份培训内容：加气设备维护保养培训
培训时间：3月15日
培训地点：加气站设备区
培训目标：掌握加气设备的日常维护保养知识，确保设备安全稳定运行
3. 5月份培训内容：应急处置演练培训
培训时间：5月20日
培训地点：加气站办公室
培训目标：提高员工处理突发事故的应急处置能力，确保加气站安全生产
4. 7月份培训内容：环境保护与节能减排培训
培训时间：7月10日
培训地点：加气站办公室
培训目标：了解环境保护政策和加气站的节能减排措施，促进绿色发展
5. 9月份培训内容：安全生产知识培训
培训时间：9月15日
培训地点：加气站办公室
培训目标：加强员工安全生产意识，做好安全生产工作
6. 11月份培训内容：客户服务与沟通技巧培训
培训时间：11月20日
培训地点：加气站办公室
培训目标：提升员工的客户服务意识和沟通技巧，提高客户满意度。

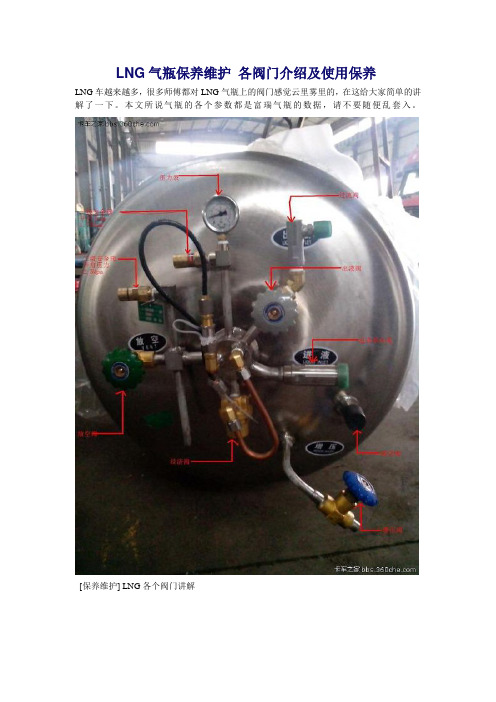

LNG气瓶保养维护各阀门介绍及使用保养LNG车越来越多，很多师傅都对LNG气瓶上的阀门感觉云里雾里的，在这给大家简单的讲解了一下。
本文所说气瓶的各个参数都是富瑞气瓶的数据，请不要随便乱套入。
[保养维护] LNG各个阀门讲解●LNG气瓶上的阀门介绍：1、进液单向阀：只进不出。
2、出液过流阀：有时出液阀开启的有点大，阀内钢珠就会堵住出口，关死出液阀，用木棍轻轻敲击或用温水浇一下就会听到“啪”的一声钢珠掉落的声音，再慢慢开启出液阀，出气正常。
3、主安全阀：也叫一级安全阀，开启压力1.75Mpa，要求一年一校，临时申车还没有要求校。
4、副安全阀：也叫二级安全阀，开启压力2.5Mpa，一年一校。
5、经济阀：保持罐内压力。
6、增压调压阀●各个阀门的作用：1、出液阀（灰色）：当你缓冲罐压力到零时，开启时先开四分之一圈，会听到“丝丝”的出气声，当这个声音没有时，全部开启到底回一圈，这个阀个人认为只要你不是停十几天以上不用关。
2、进液阀：直接开启不动，个人认为没有关的必要，因为那样加气不方便。
3、增压阀1（蓝色）：当你气瓶压力低于0.8Mpa时开启同时打开增压阀2，一般气瓶压力低是加液冷的原因，全部开启回一圈，可以一直开着，因为它增压到0.8Mpa就不增压了，如果还增压就需要调校了。
4、增压阀2（蓝色）：在你开增压阀1的时候同时打开这个阀，关增压时先关增压阀1，过30分钟以后再关增压阀2。
5、放空阀：可以一直开着。
注意：有的气瓶没有这个增压阀2，需要打开放空阀，但是有的只开这一个阀就可以，因为增压管路设计不同。
这种气瓶是要开放空阀的（借用一下陕汽德森的气瓶）这种只开增压阀就可以其实就是圈内管的焊接位置的问题●几个常见的问题：1、加气漏液：加气口后面的那个螺母漏液。
上图说的为位置解决方法：松开螺母里面有一个白色的垫片取出，缠点生料带把螺母拧紧，轻微的漏可以不用管它，因为只有在加气的时候漏。
2、阀门漏：会在手柄下面的缝隙里漏。
LNG加气站阀门原理及维护LNG（液化天然气）加气站的阀门是起到控制和调节介质流量的作用，保证加气站的正常运行。
本文将详细介绍LNG加气站阀门的工作原理及维护。
一、LNG加气站阀门的工作原理1.球阀：球阀是一种通过旋转阀体来控制介质流通的阀门。
在LNG加气站中，球阀常用于主管线上的截断、调节和控制流量等场合。
当阀体旋转到与流道对齐时，介质可以流通；当阀体旋转90度时，阀体与流道垂直，阻止介质流通。
球阀具有结构简单、操作方便、密封可靠等优点。
2.闸阀：闸阀是通过上下移动闸板来控制介质流通的阀门。
闸阀常用于对LNG加气站系统的主管线进行截断。
闸阀的特点是密封好、流阻小，但操作力大，开关时间长。
3.蝶阀：蝶阀是通过旋转阀体来控制介质流通的阀门。
在LNG加气站中，蝶阀常用于气体和液体流动的调节和控制。
蝶阀具有结构简单、操作方便、密封可靠、流阻小等优点。
二、LNG加气站阀门的维护1.定期检查：对LNG加气站的阀门进行定期检查，检查阀门是否存在泄漏、磨损等问题，及时进行维修或更换。
2.清洗阀门：定期清洗阀门，清除阀门内部的污物和沉积物，保证阀门的正常运行。
3.润滑阀门：定期对阀门进行润滑，保证阀门的灵活性和密封性。
4.防止冻结：LNG加气站工作环境通常会存在低温，容易导致阀门冻结。
为了防止阀门冻结，可以在阀门上加装保温材料，并且定期检查和修复阀门的绝热层。
5.检查电气连接：定期检查阀门的电气连接是否良好，防止电气故障影响阀门的正常工作。
6.防止过载：LNG加气站阀门在工作中可能会面临过载的情况，为了防止阀门受到过载损坏，可以增加支撑结构或者采取其它防止过载的措施。
7.停电维护：在进行阀门维护时，需要断开电源，防止因误操作导致电气伤害。
8.备用阀门：在LNG加气站中，应保证有备用的阀门，以备阀门故障时及时更换，保证加气站的正常运行。
本文详细介绍了LNG加气站阀门的工作原理及维护。
通过定期检查、清洗阀门、润滑阀门、防止冻结、检查电气连接、防止过载等措施，可以保证LNG加气站阀门的正常运行，提高加气站的工作效率和安全性。
LNG 培训资料一、有关本培训：1.培训内容：本次培训的重要方向是LNG 站的工艺流程、自动控制系统，LNG 站故障解决办法进行培训。
2.本次培训重点：1.本次培训的重点：工艺流程、控制系统、故障解决措施、故障应急加液解决措施。
3.本次培训难点：本次培训的重点：控制系统、故障解决措施。
4.盼望效果：但愿通过该次培训，有关参于培训人员，能够全方面理解LNG 站的状况，LNG 站的加注工艺，以及LNG 站的控制流程，出现简朴故障后能够独立解决。
复杂故障能在LNG 客户的指导下完毕维护。
LNG 系统及工艺、控制流程1.介绍我公司设计制造的LNG 加气站系统，重要由：储罐（可用槽车替代）、LNG 低温泵撬、加液机、工艺管道、控制系统、仪表风系统、SCADA、加气站数据管理系统等构成。
1.LNG 加气站原则撬流程图2. 工艺阐明LNG 加气站的工艺重要有卸车、加气、调温调压三个基本流程。
（1） 卸车流程：LNG 槽车LNG 低温泵 LNG 储罐从 LNG 液化工厂用槽车将 LNG 运至 LNG 加气站，通过卸车软管、 真空管道、潜液泵、阀门等将 LNG 灌注到加气站的低温储罐中。
在第一次卸车或减少泵启动时，能够不通过泵池，采用增压器给 槽车增压，通过槽车内气体的压力将 LNG 液体压入加气站的 LNG 储罐。
1、卸车流程： LNG 槽车 V001 截止阀泵池低温泵GV03 气动阀V-2A 截止阀储罐槽车增压器卸车口 截止阀 气动阀接储罐储罐增压器安全阀就地仪表柜EAG 加热器防爆照明灯加液机按预冷或加气键进入加液模式，延时5S启 泵(2)加气流程：LNG 储罐泵撬 GV01 电磁阀泵池低温泵汽车气瓶LNG 液体通过储罐根部阀门，撬体上的 GV01 阀门，流进泵池，通过 LNG 低温泵加压输出，通过管道，进入加液机，计量控制进入汽车气瓶。
注：加液机大循环预冷时，上述的动作一致，但是 LNG 液体通过加液机后返回 LNG 储罐。
LNG维修阀门方案LNG（液化天然气）维修阀门方案的目标是确保阀门的正常运行和可靠性。
由于LNG是高压和低温介质，维修阀门需要特别注意以下几个方面：阀门选型、维修计划、维修材料和维修流程。
1.阀门选型：选择适合LNG应用的阀门种类和规格。
考虑到LNG的高压和低温特性，最好选择经过验证的专用LNG阀门。
在选型过程中，要考虑到阀门的密封性能、耐受低温的能力以及可靠性。
2.维修计划：制定详细的维修计划，包括维修频率、维修内容和维修时间。
维修频率应根据阀门的使用情况和经验确定，以保证阀门的正常运行和寿命。
3.维修材料：选择适合LNG环境的维修材料。
由于LNG是低温介质，维修材料需要具备良好的低温抗裂性能和耐腐蚀性能。
常用的维修材料包括低温碳钢、不锈钢和陶瓷等。
4.维修流程：制定标准的维修流程，包括维修前的准备工作、维修中的操作步骤和维修后的验收工作。
维修前的准备工作包括阀门的拆卸和检查，检查阀门的密封性能、阀座磨损程度和阀芯的完好程度。
维修中的操作步骤包括更换磨损部件、清洁和润滑阀门。
维修后的验收工作包括阀门的测试和性能评估。
此外，还需要注意以下几个方面：安全措施、人员培训和维修记录。
1.安全措施：LNG维修阀门需要在严格的安全控制下进行。
在维修过程中，必须采取适当的安全措施，包括戴防护眼镜和手套、遵守安全操作规程、使用合适的工具和设备等。
2.人员培训：维修人员应接受专业培训，了解LNG维修阀门的特点和要求。
他们应熟悉维修流程、掌握安全操作技巧，并具备识别问题和解决问题的能力。
3.维修记录：维修过程中应详细记录每一步的操作和结果。
这些记录对于问题的追溯和阀门性能的评估非常重要。
维修记录应包括阀门的型号、维修工作的时间和内容、使用的材料等。
综上所述，LNG维修阀门方案应考虑阀门的选型、维修计划、维修材料和维修流程。
此外，还需要注意安全措施、人员培训和维修记录。
通过合理的方案和规范的操作，可以确保LNG阀门的正常运行和可靠性。
