室外排水管道安装工程检验批质量验收记录表

1234567891012345671
2345678910施工班组
长
监理(建设)单位
验收记录规范规定
40mm
10mm
50mm
100mm
第9.2.6条第9.2.7条
±50mm
±30mm 施工单位检查评定记录规范规定第9.2.1条第9.2.2条第9.2.3条第9.2.4条第9.2.5条标
高铸铁管钢管、 塑料管、 复合管铸铁管埋地敷设在沟槽内埋地敷设在沟 槽内或架空埋地敷设在沟槽内1给水管道埋地敷设
给水管道不得直接穿越污染源
管道接口法兰、卡扣、卡箍
管道安装
管网水压试验
镀锌钢管、钢管的埋地防腐
给水管道冲洗室外给水管道安装允许偏差坐 标施工执行标准名称
及编号
分包单位主控项目一般项目施工单位检查评定记录
分包项目经理专业工长室外给水管网给水管道安装工程检验批质量验收记录(表一)
工程名称
施工单位
项目经理验收部位。

室外排水管沟及井池工程检验批质量验收记录表
GB50242-2002
050702 □口
说明
050702 主控项目：
1. 检查数量：全数检查。

检验方法：现场观察和尺量检查，检查混凝土强度报告和地基处理记录。

2 〜4.全数检查，观察和尺量检查。

5. 检查数量：全数检查。

检验方法：用水准仪及尺量检查。

一般项目：
1. 检查数量：不少于5座井，少于5 座井全数检查。

检验方法：观察及尺量检查，检查材料合格证、复试报告和砂浆、
混凝土试块强度报告。

2 〜4.检查数量：每100m抽查3点（段），不足100m不少于2点（段）。

检验方法：观察、尺量检查。

检查隐蔽工程
验收记录。

5. 检查数量：不少于5 座井，少于5 座全数检查。

检验方法：观察检查。

注：一般项目4. 上部用机械回填时，机械不得在管沟上行走。

雨污水管道施工工序检验批验收记录表施工单位信息施工单位名称：施工地址：联系人：联系电话：工程概况工程名称：工程地址：建设单位：设计单位：监理单位：工程部位及工序工程部位工序检验依据检查项目雨污水管道埋地管道《建筑排水与排污设计规范》GBJ10排水管道铺设符合规范；管道连接处橡胶圈安装牢固；管道弯头安装符合要求。

雨污水管道室内管道《建筑排水与排污设计规范》GBJ10排水管道铺设符合规范；各类管件、软连接及其他附件规格型号符合设计要求，偏差在允许范围内。

雨污水管道洗手间《建筑卫生设施设计规范》GBJ192面盆、马桶、浴缸、淋浴器、水龙头等的品种、规格、型号符合设计要求；设施表面光滑平整，无毛刺。

雨污水管道排放系统《建筑排水与排污设计规范》GBJ10排污管道坡度符合规范；水泥砂浆厚度符合要求；排水口距离周边构筑物符合规范。

检验结果工程部位工序检验结不符合情况及处理措施果雨污水管道埋地管道合格无雨污水管道室内管道存在问题存在一个地漏与排水管道连接处漏水情况，已进行修补。

雨污水管道洗手间合格无雨污水管道排放系统合格无检验人信息检验人姓名：检验日期：如上表所示，经过对雨污水管道施工过程中的各项工序进行检验，现将检验结果作如下记录，以供验收人员进行查看并评估：1.埋地管道工序：经检查符合《建筑排水与排污设计规范》GBJ 10的规范要求，包括管道铺设符合规范、连接处橡胶圈安装牢固、管道弯头安装符合要求等，因此本工序检验结果为“合格”。

2.室内管道工序：经检查符合《建筑排水与排污设计规范》GBJ 10的规范要求，符合设计要求的各类管件、软连接及其他附件规格型号偏差在允许范围内，管道铺设也符合规范，因此本工序检验结果为“合格”。

3.洗手间工序：经检查符合《建筑卫生设施设计规范》GBJ 192的规范要求，各类设施的品种、规格、型号都符合设计要求，设施表面光滑平整，无毛刺，因此本工序检验结果为“合格”。

4.排放系统工序：经检查符合《建筑排水与排污设计规范》GBJ 10的规范要求，包括管道坡度符合规范、水泥砂浆厚度符合要求、排水口距离周边构筑物符合规范等，因此本工序检验结果为“合格”。

SN361室外给水管道安装工程检验批质量验收记录1.项目基本情况编号：SN361工程名称：室外给水管道安装工程施工单位：XXX施工公司监理单位：XXX监理公司验收单位：XXX验收单位2.工程内容本次验收的工程内容为室外给水管道的安装工程。

3.施工过程记录(1)前期准备工作：施工前，施工单位按照设计要求进行了材料采购，并制定了施工方案和施工工艺流程。

(2)管材清点：在施工现场，施工单位对购入的管材进行了清理和清点，确保数量和质量符合要求。

(3)管道布置：施工单位按照设计要求进行管道的布置工作，在地面上进行档案类排布，并设置必要的泵房和阀门等设施。

(4)管道连接：施工单位使用焊接技术进行管道的连接工作，并按照要求进行了防腐处理，确保连接牢固。

(5)管道支架：施工单位按照设计要求，在管道上设置支架，并进行了固定和调整，确保管道的平稳和垂直安装。

(6)管道穿越：施工单位按照设计要求进行了管道的穿越工作，确保与其他设施的协调配合。

(7)管道试压：施工单位进行了对管道的试压工作，确保管道的密封性能符合要求。

(8)管道保护：施工单位对已完成安装的管道进行了保护措施，以防止因外界原因对管道造成损坏。

4.质量验收(1)材料验收：验收单位对购入的管材进行了清点和检查，数量和质量符合要求。

(2)施工工艺验收：验收单位对施工单位制定的施工方案和施工工艺流程进行了审核，符合设计要求。

(3)管道连接验收：验收单位对管道连接情况进行了检查，连接处无渗漏、脱焊等缺陷。

(4)管道支架验收：验收单位对管道支架进行了检查，支架牢固、平稳，管道垂直安装。

(5)管道穿越验收：验收单位对管道穿越情况进行了检查，与其他设施协调配合。

(6)管道试压验收：验收单位对管道试压情况进行了检查，试压合格，无泄漏。

(7)管道保护验收：验收单位对管道保护措施进行了检查，保护措施齐全有效。

5.结论本次室外给水管道安装工程经过验收，各项质量指标符合设计要求，工程质量合格。

123456789101第10.3.1条
2±15mm
12345678910
1第10.3.3条
2第10.3.4条
室外排水管网排水管沟及井池工程检验批质量验收记录
工程名称施工单位
施工执行标准名称
及编号
分包单位主控项目沟基的处理和井池底板强度检查井、化粪池的底板及进、出水
管的标高井、池的规格、尺寸和位置一般项目施工单位检查
评定结果
监理(建设)单位
验收结论注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收。

项目专业质量检查员： 监理工程师
(建设单位项目技术负责人):井盖选用、标志、标高规范规定
规范规定
分包项目
经 理施工单位检查评定记录
施工单位检查评定记录
验收部位项目经理专业工长施工班组长
年 月 日
年 月 日
监理（建设）单位验收记录。

《室外排水管网排水管沟与井池检验批质量验收记录》表格示例及填写说明
【规范名称及编号】《建筑给水排水及采暖工程质量验收规范》(GB 50242-2002)
【条文摘录】
10.3 排水管沟及井池
主控项目
10.3.1 沟基的处理和井池的底板强度必须符合设计要求。

检验方法：现场观察和尺量检查，检查混凝土强度报告。

10.3.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为
±15mm。

检验方法：用水准仪及尺量检查。

一般项目
10.3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。

检验方法：观察及尺量检查。

10.3.4 井盖选用应正确，标志应明显，标高应符合设计要求。

检验方法：观察、尺量检查。

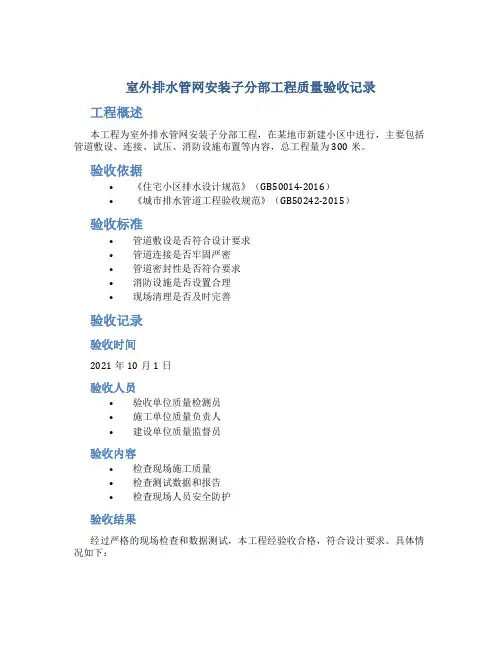

室外排水管网安装子分部工程质量验收记录
工程概述
本工程为室外排水管网安装子分部工程，在某地市新建小区中进行，主要包括管道敷设、连接、试压、消防设施布置等内容，总工程量为300米。

验收依据
•《住宅小区排水设计规范》（GB50014-2016）
•《城市排水管道工程验收规范》（GB50242-2015）
验收标准
•管道敷设是否符合设计要求
•管道连接是否牢固严密
•管道密封性是否符合要求
•消防设施是否设置合理
•现场清理是否及时完善
验收记录
验收时间
2021年10月1日
验收人员
•验收单位质量检测员
•施工单位质量负责人
•建设单位质量监督员
验收内容
•检查现场施工质量
•检查测试数据和报告
•检查现场人员安全防护
验收结果
经过严格的现场检查和数据测试，本工程经验收合格，符合设计要求。

具体情况如下：
管道敷设质量
•管道敷设深度符合设计参数，沟槽宽度符合施工图要求
•管道长度和坡度符合设计要求，且无路面凸起
管道连接质量
•管道连接紧密严密，无漏水现象
•管道连接处切口整齐，无毛刺、裂缝等缺陷
管道密封性质量
•管道试压合格，耐压性能稳定
•经检测，管道内部无渗漏现象
消防设施设置质量
•消火栓设置位置合理，使用方便
•消火栓上设置明显标识，易于辩认
现场清理质量
•施工现场清理完善，无杂物，无污水残留
验收
本工程经过严格的现场检查和数据测试，满足验收标准，达到预期设计要求。

经验收合格，可以投入使用。

验收人员签字
<td align=。

室外排水管道安装工程检验批单位（子单位）工程名称刘店安置区还建房8#楼分部（子分部）工程名称建筑给水排水及采暖(卫生器具安装验收部位一单元施工单位武汉市黄陂区第五工业建筑公司项目经理杜继寿分包单位/ 分包项目经理/施工执行标准名称及编号建筑给水排水及采暖工程施工质量验收规范GB50242-2002 施工质量验收规范规定监理单位检查评定记录主控项目1管道坡度符合设计要求、严禁无坡和倒坡第10.2.1条√2 灌水试验和通水试验第10.2.2条√一般项目1 排水铸铁管的水泥捻口第10.2.4条√2 排水铸铁管，除锈、涂漆第10.2.5条√3 承插接口安装方向第10.2.6条√4混凝土管或钢筋混凝土管抹带接口的要求第10.2.7条√5允许偏差坐标埋地100mm 88 90 87 93 78 77 68 88 99 78敷设在沟槽内50mm标高埋地±20mm 10 12 13 12 15 10 17 15 16 18敷设在沟槽内±20mm水平管道纵横向弯曲第5m长10mm全长（两井间）30mm 12 22 25 27 12 15 18 19 17 16监理工程师意见：专业监理工程师：陈维新日期:2013-11-3室外排水管道安装工程检验批单位（子单位）工程名称刘店安置区还建房8#楼分部（子分部）工程名称建筑给水排水及采暖(卫生器具安装验收部位二单元施工单位武汉市黄陂区第五工业建筑公司项目经理杜继寿分包单位/ 分包项目经理/施工执行标准名称及编号建筑给水排水及采暖工程施工质量验收规范GB50242-2002 施工质量验收规范规定监理单位检查评定记录主控项目1管道坡度符合设计要求、严禁无坡和倒坡第10.2.1条√2 灌水试验和通水试验第10.2.2条√一般项目1 排水铸铁管的水泥捻口第10.2.4条√2 排水铸铁管，除锈、涂漆第10.2.5条√3 承插接口安装方向第10.2.6条√4混凝土管或钢筋混凝土管抹带接口的要求第10.2.7条√5允许偏差坐标埋地100mm 55 65 87 93 75 72 63 87 91 73敷设在沟槽内50mm标高埋地±20mm 15 14 17 13 17 16 11 12 13 11敷设在沟槽内±20mm水平管道纵横向弯曲第5m长10mm全长（两井间）30mm 19 20 29 26 19 18 17 16 15 20监理工程师意见：专业监理工程师：陈维新日期:2013-11-6。

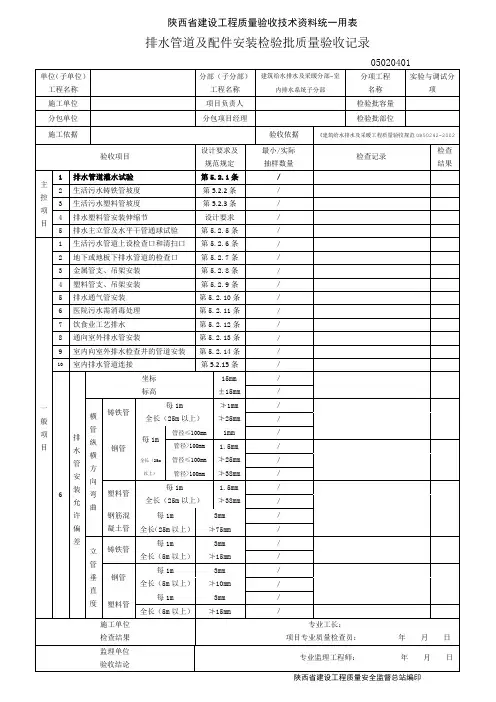

陕西省建设工程质量安全监督总站编印编写说明：一、验收依据：1、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002二、规范摘要：5.2 排水管道及配件安装主控项目5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

说明：5.2.1 隐蔽或埋地的排水管道在隐蔽前作灌水试验，主要是防止管道本身及管道接口渗漏。

灌水高度不低于底层卫生器具的上边缘或底层地面高度，主要是按施工程序确定的，安装室内排水管道一般均采取先地下后地上的施工方法。

从工艺要求盾，铺完管道后，经试验检查无质量问题，为保护管道不被砸碰和不影响土建及其他工序，必须进行回填。

如果先隐蔽，待一层主管做完再补做灌水试验，一旦有问题，就不好查找是哪段管道或接口漏水。

5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。

说明：5.2.2 根据《验评标准》第3.4.8条表3.4.8，主要为保证排水畅通。

表5.2.2 生活污水铸铁管道的坡度5.2.3 生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。

说明：5.2.3 塑料排水管道内壁较光滑，结合对多项工程的调研，确定表5.2.3的坡度值。

表5.2.3 生活污水塑料管道的坡度检验方法：水平尺、拉线尺量检查。

5.2.4 排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节间距不得大于4m。

高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

检验方法：观察检查。

说明：5.2.4 参照CJJ/T29-98：第3.1.3-4条；第3.1.17-20条；第4.1.14条编写。

经调研，凡直线长度超过4m的排水塑料管道没有设伸缩节的都出现变形、裂漏等现象，这条规定是合适的；高层建筑中明设排水管道在楼板下设阻火圈或防火套管是防止发生火灾时塑料管被烧坏后火势穿过楼板使火灾蔓延到其他层。

单位（子单位）工程质量竣工验收记录
编号：
单位（子单位）工程质量控制资料核查表
编号：
单位（子单位）工程观感质量核查表
编号：
单位（子单位）工程结构安全和使用功能性检测记录表
编号：
分部（子分部）工程质量验收记录
编号：
分项工程质量验收记录
编号：
沟槽开挖与地基处理工程检验批质量验收记录
编号：
编号：
编号：
编号：
编号
管道基础工程检验批质量验收记录
编号
编号：
编号
编号：
编号：
编号：
编号：
编号：
编号：
编号：
编号：
编号：
编号：
（以上未列项目执行此表格）。

SG－A029 室外排水沟及井池安装工程检验批质量验收记录
四川省建设厅制
SG－A029填写说明
一、本表适用于室外排水沟、排水井，及化粪池等工程的安装，材料采用混凝土管、排水铸铁管、聚氯乙烯直壁管、环向加肋管、双壁波纹管、高密度聚乙烯、双重壁缠绕管和非热塑性夹砂玻璃管等安装工程的检验评定、检查验收。

二、检验批的划分：室外排水管沟的检查应按室外管沟、井池、区段或系统来划分。

三、主控项目中：
1．排水管沟基的处理强度必须符合设计要求。

排水井、化粪池均应用混凝土作底板，厚度不小于100mm。

检查方法：现场观察和尺量检查，检查混凝土强度报告。

2.排水检查井、化粪池的底板及进卧：水管的标高必须符合设计要求，允许偏差为15mm。

检查方法：用水准仪及尺量检查。

四、一般项目中：
1．井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。

检查方法：观察及尺量检查。

2．井盖选用正确，标志要明显，标高要符合设计要求。

检查方法：观察及尺量检查。

排水管道及配件安装检验批质量验收记录填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。

5.2.3 生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。

5.2.4 排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节间距不得大于4m。

高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

检验方法：观察检查。

5.2.5 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。

检查方法：通球检查。

一般项目5.2.6 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1 在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。

检查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。

暗装立管，在检查口处应安装检修门。

2 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。

当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。

3 在转角小于135°的污水横管上，应设置检查口或清扫口。
