《室外排水管网排水管沟与井池检验批质量验收记录》表格示例及填写说明
【规范名称及编号】《建筑给水排水及采暖工程质量验收规范》(GB 50242-2002)
【条文摘录】
10.3 排水管沟及井池
主控项目
10.3.1 沟基的处理和井池的底板强度必须符合设计要求。

检验方法：现场观察和尺量检查，检查混凝土强度报告。

10.3.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为
±15mm。

检验方法：用水准仪及尺量检查。

一般项目
10.3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。

检验方法：观察及尺量检查。

10.3.4 井盖选用应正确，标志应明显，标高应符合设计要求。

检验方法：观察、尺量检查。

室外给水管道安装工程检验批质量验收记录项目名称：室外给水管道安装工程地点：XXX地区日期：XXXX年X月X日一、检查单位检查单位：XXX建设监理有限公司监理工程师：XXX质量检查员：XXX二、验收单位验收单位：XXX工程有限公司项目经理：XXX三、参加人员1.XXX公司：项目经理、施工负责人、施工人员2.监理单位：监理工程师、质量检查员四、检查内容及结果1.检查材料的合格文件，查验其合格证明、材料说明书等是否齐全、准确。

结果：材料合格文件齐全，符合要求。

2.检查管道铺设情况，包括铺设线路、间距及高度等。

结果：管道铺设线路、间距及高度符合设计要求。

3.检查管道连接情况，包括接头、弯头、三通等连接件的安装质量。

结果：管道连接紧密，无明显渗漏。

4.检查管道固定情况，包括固定件的安装质量及固定方式。

结果：固定件安装牢固，固定方式符合要求。

5.检查管道工程的保护措施，包括管道的防腐、绝缘及防火等措施。

结果：管道的防腐、绝缘及防火措施符合要求。

6.检查管道的安全设施，包括防撞护栏等设施的安装情况。

结果：管道的安全设施完善，符合要求。

7.检查管道施工过程中的记录资料，包括施工记录、质量检验记录等。

结果：施工过程中的记录资料齐全、准确。

五、质量问题及处理意见在检查过程中，未发现明显质量问题。

六、结论经过检查，室外给水管道安装工程符合设计要求，施工质量良好。

七、存在的问题及整改要求在验收过程中，未发现存在问题。

八、其他本次验收记录仅涵盖了室外给水管道安装工程的质量验收内容，不包括其他工程的验收。

九、备案本次验收记录经项目经理及监理工程师签字，归档备案。

监理工程师签字：项目经理签字：质量检查员签字：。

排水管道及配件安装检验批质量验收记录填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。

5.2.3 生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。

5.2.4 排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节间距不得大于4m。

高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

检验方法：观察检查。

5.2.5 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。

检查方法：通球检查。

一般项目5.2.6 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1 在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。

检查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。

暗装立管，在检查口处应安装检修门。

2 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。

当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。

3 在转角小于135°的污水横管上，应设置检查口或清扫口。

室外排水管道安装检验批质量验收记录工程编号：TJ-00-07-25-00-05-07-01-01-0001电土验表：5.25.16单位（子单位）工程名称厂区雨水管道工程分部（子分部）工程名称建筑给水、排水及采暖分项工程名称室外排水管网验收部位一期升压站南侧施工单位中国能建江苏电建一公司项目经理阮建强项目技术负责人孙亚军施工执行标准名称及编号《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012分包单位/ 分包项目经理/ 施工班组长喻建方类别序号检查项目质量标准单位施工单位自检记录监理单位验收记录主控项目1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡坡度符合设计要求2 灌水、通水试验隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏灌水、通水试验合格一般项目1 排水铸铁管的水泥捻口采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，接口面凹入承口边缘且深度不得大于2mm/2 铸铁管外壁防腐铸铁管外壁安装前应除锈，涂两遍石油沥青漆/3 承插接口的承口方向承插接口的承口方向与水流方向相反承口方向符合要求4混凝土管或钢筋混凝土管抹带接口抹带施工管口的外壁应先凿毛，扫净，当管径小于等于500mm时，可一次完成；当管径大于500mm时，应分2次抹成，抹带不得有裂纹/5 钢丝网管道就位前放入下方，抹压砂浆应将钢丝网抹压牢固，钢丝网不得外露/6 抹带厚度不得小于管壁的厚度抹带厚度小于管壁的厚度7 抹带宽度100～80 mm 83 81 81 89 86 94 81 85 95 83 8排水管道安装允许偏差坐标埋地≤100mm/ / / / / / / / / / 敷设在沟槽内≤50 21 33 17 37 46 44 16 26 25 22 9 标高埋地±20mm/ / / / / / / / / / 敷设在沟槽内±20 +4 -6 +17 +9 +19 -1 -7 -8 +6 +7 10水平管纵横向弯曲每5m长≤10mm/ / / / / / / / / / 全长(两井间)≤30 3 14 15 16 17 18 12 11 15 17施工单位检查评定结果主控项目：一般项目：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日检验批报验申请表表号：YYH2-A-27编号：JSDJ1-00-TJ-A27-07-25-00-05-07-01-01-01-0001工程名称神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程合同编号致：西北电力建设工程监理有限责任公司鸳鸯湖电厂二期项目监理部我方已完成厂区雨水管道GUA-1-20至GUA-1-26段安装检验批工作，经自检合格，请予以审查。

12345678910234567891040mm 敷设在沟槽 内或架空1.2.7给排水－16-2

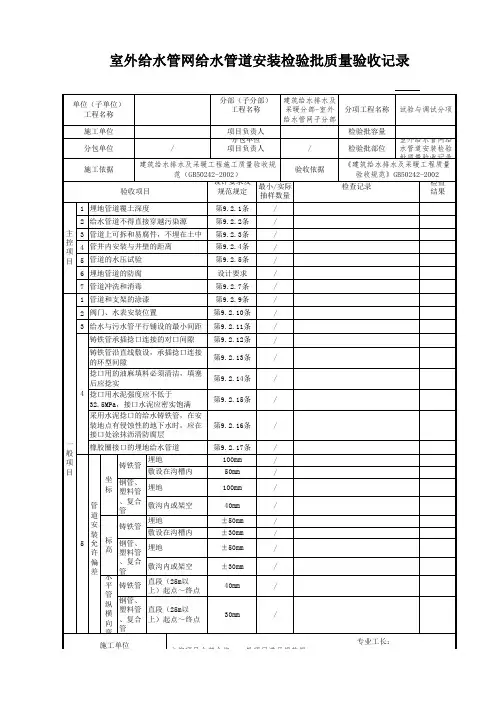

室外给水管网给水管道安装工程检验批质量验收记录(表二)
