第三章 船用MF HF 通信设备-4-2解读

第三章 船用MF HF 通信设备-4-2解读

③通信过程——双方收发电文过程 a. 双控制信号和信息字组编排. b. ISS和IRS可以转变. c. 残缺接收的检纠错过程
如果一直出错，只重复 32个周期，然后自
动挂线.
当控制信号错误时，ISS 发射3个RQ表示.
ISS将所发电文按３个字符一组分组，没有电文处用 β 信号填充， HOW AREU：HOW/ AR/EU β I AM A STUDENT:I A/M A/ ST/ UDE/NTβ
CS1
b. IRS拆线→先转成ISS再拆线.
课堂小结
• 1.NBDP的工作方式有两种，分别是A模式和 B模式，A模式用于点对点双向通信，B模式 用于点对多点的单向通信 • 2.NBDP工作程序中ARQ和FEC的程序比较复 杂，特别是要掌握ARQ程序中主副台、ISS 和IRS的区别
课后作业
• 1.ARQ工作方式的特点是什么？ • 2.NBDP的工作模式有哪几种？
适用于建立两台间的常规通信； 使用双向信道进行半双工通信；
通信过程中，信息流被分成若干码组，根据接
收方的反馈信息，发射方再决定是继续拍发下 一码组，还是重复拍发上一码组。
④
具有检、纠错功能。
2.FEC方式（或称B模式）（前向纠错）
① ② ③ 使用单向信道进行单工通信； 采用二重时间分集传输；一般间隔时间为 280 ms 。 实际应用中，FEC方式又分为两种： 称为集群广播FEC，一般适用于各台间进行 遇险与安全通信或岸台播发公众信息。 选择性FEC，包括 GFEC 。适用于一台向 另一台或一组台播发信息。
CFEC方式—
SFEC方式—
相关例题：
• 1.某船已在某港锚地抛锚，若想使用NBDP 终端只向其发送信息，应该选用（A ）方 式。 B • 2.某船要用窄带设备发送信息给识别码为 0MIDXXXXX的船舶，则应采用（ ）方式。 C • 3. 海上安全信息的发送应该采用（ ）方 式 A.ARQ B.SFEC C.CFEC D.TDMA

GMDSS课件3章-5-DSC

GMDSS课件3章-5-DSC
注 意：
➢ 功能代码：由一个字节(7+3 bit)表示，它用来表示呼叫格式、类别(优先等级) 或遇险性质等；
➢ 同一功能代码在序列中不同位置表示的含义不同；
00~99 DSC数 字编码 100个
DSC使用的10单元码
100~127 DSC功 能编码 28个
检纠错技术
① 检错: 十单元二进制码是一种群计数码，具有很强的检错能 力(无纠错能力)，称为水平一致校验。
调制器 接 解调器 口
接
CPU
口
存储器
DSC终端
打印机
GPS 接收机
调制/解调器：实现编码信息与FSK基带信号之间的转换；
接口：数据变换 + 对主收发单元与值守机的控制 → 频率的改变与发射 机的键控;
GPS接收机：将船位信息存入DSC船位存储器之中，用于：遇险报警、 接收区域呼叫、岸台查询船位时，构成船位应答序列；
➢ 00号～99号（100个）: 作为信息中的数字编码使用 需要发送信息中包含的十进制数字，被两两分割，每2位用一
个字节(7+3bit)来表示；
例：9位MMSI,前加0变成10位再分成5个字节表示
0 4 1 2 4 5 6 7 8 9 （奇数位，前填0）
➢ 100号～127号（28个）: 作为功能代码使用
调制器 接 解调器 口
接
CPU
口
存储器
DSБайду номын сангаас终端
打印机
GPS 接收机
CPU、存储器、键盘与显示器：构成专用微机，控制处理DSC终端
键盘与显示器：构成人机交互的接口，信息的输入与输出，编辑呼叫序 列，呼叫期间显示信息和声光报警提示
DSC系统的组成

《GMDSS综合业务》教学课件—03船用MFHF通信设备

《GMDSS综合业务》教学课件—03船用MFHF通信设备

第二节 船用MF/HF SSB发射机
二、船用MF/HF SSB发射机的基本组成
船用MF/ HF SSB发射机的基本组成包括激励器（EX，Exciter）、高功率 放大器（PA，Power Amplifier）、自动天线调谐器（ATU，Automatic Tune Unit）、微机控制和电B接收机
三、船用MF/HF SSB接收机组成要求
为保证接收机能正常工作，接收机应能满足下列要求： 1．加强前端电路的选择性和动态范围； 2．采用两次变频“高中频”方案； 3．合理分配接收机的增益；
第三节 船用MF/HF SSB接收机
三、船用MF/HF SSB接收机的组成
3.自动天线调谐器（ATU） 船用MF/HF SSB发射机的输出为中短波信号，设备的工作频率 范围大，发射天线的阻抗易于随工作频率、气象环境等因素的 变化而变化。为保证高频功率放大器输出信号稳定，并减少天 线辐射信号时对高频功率放大器的影响，需要在高频功率放大 器与天线之间连接一个天线调谐器。
自动天线调谐器构成框图
激励器构成框图
2. 高频功率放大器 MF/HF SSB发信机的功率放大器主要包括前置功率放大（驱动 级）、功率分配器、末级功率放大 (输出级）和功率合成器。 功率放大器的任务就是把激励器输送的单边带信号放大到额定 功率，然后把单边带信号通过天线调谐器馈送到天线，向外辐 射出去。
高频功率放大器构成框图
2．输人选频电路 输人选频电路也被称为输入电路，它位于接收机的前端，设置在输入保护 电路之后的电路。输人选频电路主要由LC滤波器、控制开关和必要的耦合 元件组成，其作用是选择有用信号，同时抑制各种干扰。
3．高、中、低放大器 高频放大器、中频放大器（包括第一中频放大器和第二中频放大器）和低 频放大器承担着SSB接收机的信号放大任务。为满足接收机灵敏度的要求， 整机的电压增益要达到120 dB以上。高、中、低放大器对信号的的各自放 大要求。

GMDSS综合业务--GMDSS概论 ppt课件

GMDSS综合业务--GMDSS概论 ppt课件
以无线电作用范围定义距离来划分海区。
1）A1海区 ——系指至少由一个具有连续 DSC 报警能力的 甚高频（VHF）海岸电台的电波所覆盖的区域，一般 指距岸25海里的海域范围。
ppt课件
14
2）A2海区——指除 A1 海区以外，至少由一个具有连续 DSC 报 警能力的 中频（MF）海岸电台电波所覆盖的海域， 一般指距岸25-150海里的海域范围。
② 各有关国家应就海难救助活动进行协调 为了有效地实施《国际海上搜寻救助公约》，必须建立一个 服从于《1979年国际海上搜寻救助公约》的综合通信系统,
即： GMDSS。
ppt课件
11
1.1.2 GMDSS的功能 1． 遇险报警，三个方向；
船对岸、 船对船、 岸对船
2． 搜救协调通信 ；
3． 救助现场通信 ；
北大西洋撞上冰山，两小时四十分钟后，4月
15日02:20沉没，具体沉没地点：北纬 42º37'4.05"N 西经48º23'1.64"W。
ppt课件
21
船舶陈旧的报警和通信方式
1 无线电报
2 无线电话
Click to add title in here
ppt课件
22
案 例 分 析
1
事故当天，船上的无线电系统出现故障， 直到船撞冰山前才将故障排除。
A1区：各国应值守的 VHF CH70 DSC 、VHF CH16 无线电话。
A2区：各国应在其所辖设立足够的 MF 海岸电台连续值守2187.5kHz， 并通
过
NAVTEX
系统提供海上安全信息。Fra bibliotekA3和A4:由IMO和INMARSAT统一规划和管理。
其中，A3海区的遇险报警与常规通信主要由INMARSAT 系统承担，并通

第三章 船用MF HF 通信设备-3汇总

第三章 船用MF HF 通信设备-3汇总

像频选择性：接收机对像频干扰的抑制能力就是像频选择性。
当外来干扰信号(fn)的频率与有用信号(fs)的频率在频 率轴上相对本振信号(fL)对称时，将对有用信号产生干 扰。而就好比以为平面镜所成的像，故称为像频干扰 ：
fL-fs=fi fn-fL=fi`
fs
fL
fn
邻道选择性： 抑制相邻电台干扰的能力。
GMDSS 原理与业务
• 模块一：地面通信系统
• 模块二：卫星通信系统
• 模块三：船舶通信业务
模块一 地面通信系统
子模块一 子模块二 子模块三 子模块四 子模块五

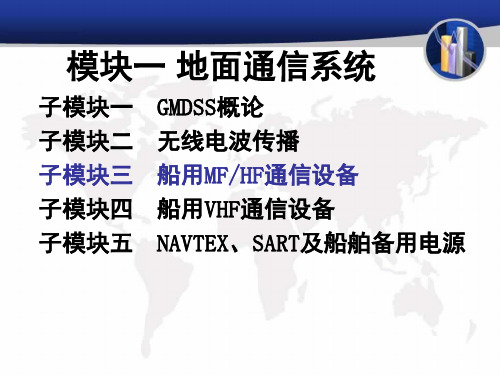

GMDSS概论 无线电波的传播 船舶MF/HF通信设备 船用VHF通信设备 NAVTEX、SART、及船舶备用电源
子模块三
第三章
船用MF/HF通信设备Fra bibliotek4.中频带宽选择电路(在第二混频器之后的边带 滤波器)
• 作用：选择信号、抑制邻道干扰，提高输出 信噪比.
• 接收SSB信号带宽的选择：
J3E、R3E—3KHz
A3E、 H3E—6KHz
F1B/J2B（NBDP、DSC）—1KHz
5.解调器
SSS RX接收多种信号→采用不同解调方式：
A3E、H3E →包络检波器 J3E、R3E、F1B/J2B → 同步检波器
3.3 船用MF/HF SSB接收机
3.3.1 接收机的作用和主要技术指标
1.概述 1） 作用① 选择信号 放②大信号 变换③信号
2）接收种类：SSB（J3E、R3E、H3E）、AM、F1B/J2B
2.接收机主要技术指标
1) 灵敏度
指在满足一定输出信噪比，并使终端设备能获得有效工作的 信号功率的前提下，接收天线上所必须感应的最小信号强度。

第三章 船用MF HF 通信设备-5-4资料


遇险确认 只能采用“全呼”格式进行
（5）“遇险报警”、“遇险转发”和“遇险确认”序列格式 中的电文都包括电文1～电文4四个部分，其中：
①电文1： 表示遇险性质。包括性质不明/着火或爆炸/浸水/碰撞/搁 浅/倾斜/沉没/失控漂泊/弃船/人员落水/出现海盗等。用 功能代码表示，占 1 个字节。 对于遇险报警呼叫，若来不及注入遇险性质代码，则设备 默认选项为“性质不明”。
DSC终端设备的识别码
对船岸电台的DSC设备都指配了用于响应DSC呼叫的识 别码(IDENTITY CODE)。根据国际规定船岸电台的DSC 应
能响应9位数字选择呼叫码。为了能进行群呼，还给DSC设
备指配了群呼码。船岸电台的9位数字选择呼叫码有如下组 成规律：
船舶电台：MIDxxxxxx
MID----Maritime Identification Digits（海上识别数字）
模块一 地面通信系统
子模块一 GMDSS概论 子模块二 无线电波传播 子模块三 船用MF/HF通信设备 子模块四 船用VHF通信设备 子模块五 NAVTEX、SART及船舶备用电源
第五节 MF/HF DSC终端
教学目标 掌握：DSC的遇险呼叫序列 熟悉：DSC的常规呼叫序列 了解：DSC垂直一致校验纠错技术
电文2： 即通信指令2，是对通信指令1的附加说明。指令内容 用功能代码表示，占 1 个字节。
电文3：通信的信道或频率信息。是指双方沟通后，按通信指 令1所约定的工作种类进行通信时所要使用的信道或频 率。共占6个字节。
（2）船位呼叫与应答序列的电文：
由三部分组成，最多占9个字节。 电文1：
注明本序列是船位呼叫或应答。用一个功能代码121。只 占1个字节。
遇险船 电文1 识别码 (遇险

GMDSS课件3章-4-NBDP

检测：奇数位错码，部分偶数位错码 不能检测：1变0与0变1错码数相同的偶数码组
➢ 纠错
ARQ方式-自动请求重复：
FEC方式二重时间分集：
➢ NBDP系统的主要技术特性
⑤ 检错、纠错技术 ➢ 纠错
FEC方式二重时间分集： 一般选二重时间分集的时间间隔为 4 个字符所占的时间，即 280 ms 。
DX · N B D P A R Q RX · · · N B D P A
第3章船用MF/HF通信设备
重点掌握（1个原理+4个设备）
➢ 单边带通信的基本原理、通信的特点和发射种类。
➢ 单边带发射机： 基本组成及其主要组成电路； 主要的性能指标。
➢ 单边带接收机： 基本组成及其主要组成电路； 主要技术指标。
3.4 NBDP 终端设备
Narrow Band Direct Printing Telegraph Equipment
• 使用单向信道进行单工通信 • 采用二重时间分集传输；一般间隔时间为 280 ms 。 • 实际应用中，FEC方式又分为CFEC(集群)和SFEC(选择)两种。
ARQ通信方式中，双方设备工作情况
SSB 发射机
NBDP 终端
SSB 接收机
SSB 接收机
NBDP 终端
SSB 发射机
➢ CFEC方式— 称为集群广播FEC，一般适用于各台间 进行遇险与安全通信或岸台播发公众信息。
一、NBDP系统的组成和主要技术
➢ NBDP系统的组成收信机 发信机解调器 接CPU
接
调制器 口
口
存储器
显示 单元
键盘
打印机
MF/HF SSB 收发单元
调制解调单元 （ARQ单元）
外围设备 输入输出部分

第三章 船用MF HF 通信设备-2

输出频率一般以100 Hz步进，可 提供多达284000个固定频率点(频 道) 。
5）键控电路: 控制发射机是否工作,称为发射机的键控。
原因：组合电台收、发一体，工作方式为单工或准双
工。故收发不能同时进行。
控制部位： 激励器电路的工作电压；
功放电路中的工作电压。
控制结果：
键控信号出现，TX工作； 键控信号消失，TX停止发射。
二、SSB发射机的组成 1.SSB发射机的基本组成框图
2. 对MF/HF SSB发射机组成的要求
1) SSB信号必须在低电平处形成 2) 采用三次搬频的“高中频”方案
高中频方案:指第三次搬频的输入频率高于发射机 最高工作频率的方案。
采用高中频方案,可实现不调谐式输出。
1. SSB信号必须在低电平处形成
2. 采用三次搬频的“高中频”方 3案.各级放大器线性必须得到保证
4.载频必须独立注入,使TX工作稳定，便于形 成 R3E和H3E信号类型
三、 MF/HF SSB发射机的主要电路单元 1. 单边带激励器(EX)
EX主要功能 • 产生发射所需的各种SSB信号: J3E R3E H3E.
• 将 SSB 信 号 搬 移 到 所 需 的 发 射 频 率 上 （ 1.6 ～ 27.5MHz）.
F1B: 直接用1785Hz和1615Hz两个正弦 波来传递数码符号,无副载波调制
J2B: 将1785Hz和1615Hz看成是副载波为 1700Hz,频移为±85Hz的调制信号
5) A3E —— 双边带调幅话。
2. 高频功率放大器(PA)
1）为高频宽带放大器,其基本组成为:
2）末级功放是主要的功率放大级,由多个功放管构成 多路放大器。
也实现了扫频发射。

第3章 船用MF HF通信设备


二、通信方式
通信可分为单工和双工两种方式： 单工：单工是指通信双方交替进行发射的一种操作方式，信息的传递同 一时刻时在一个方向上进行。 收发频率相同称为同频单工；收发频率不同称为异频单工。 双工：双工是指通信双方同时进行收发操作的一种通信方式，信息的传 递在两个方向上同时进行。 通信双方使用两个频率，甲方的发射频率即为乙方的接收频率， 乙方的发射频率即为甲方的接收频率，收发频率间相隔一定值。 “准双工” ：通信双方使用双工信道，但某一方的收、发不能同时进行。 船台MF/HF SSB Tel话筒上均有发射按键——按下讲话。
3.3 船用MF/HF SSB接收机
3.3.1 接收机的作用和主要技术指标
1.概述 1） 作用① 选择信号 ② 放大信号 ③ 变换信号
2）工作频率：10kHz～30MHz（29.9999MHz） 3）接收种类：SSB（J3E、R3E、H3E）、AM、F1B/J2B
2.接收机主要技术指标 1) 灵敏度
c 对收发设备线性要求高.
三、SSB信号的产生
1.主要方法：
相移滤波法
2.原理：
相移法 滤波法→目前广泛使用的滤波法。
双边带信号 调制信号
uΩ
调制器
载波
uo
边带 滤波器
SSB信号
uSSB
uc
四、 SSB通信的工作种类
1.工作种类由三个字符表示: 1)第一个符号字母: 表示主载波的调制方式 A—— H—— F—— G——
五、船用MF/HF通信设备(MF/HF组合电台)基本构成
单边带组合电台一般由收发单元、控制单元、天调单 元组成。主机完成SSB电话操作，NBDP终端、DSC终端 和DSC值守接收机终端通过控制台与主机联接。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

练习
1. 具有调幅和调频功能的普通收音机可接收的工作类型是（ ）。
A. J3E、R3E、H3E
B. F1B、J3E、R3E
C. F3E、A3E、H3E
D. R3E、J2B、H3E
2. J3E、 R3E、 H3E、 A3E、 J2B工作种类中哪些含有载波。
3. 下列工作种类完全表示MF/HF无线电话的一组是（ ）。
MF/HF SSB无线电话 DSC值守机
NBDP 终端
NBDP,DSC 打印机
第一节 船用MF/HF通信原理
二、调幅信号的特点
AM
SSB
调幅（AM）：
将要调制的信号调制到高频载波信号上，并且使高频载波 信号振幅的变化随着调制信号振幅的变化而变化，从而获得 调幅波。
特征： 调幅波幅值的变化规律与被调制信号的幅值变化规律相同。
6.下列表示SSB电话的工作种类是（ ）。
A. J3E
B. F1B
C. F3E
D. J2B
16
第3章船用MF/HF通信设备
第二节 船用MF/HF SSB发射机
一、MF/HF SSB发射机的组成要求
1．单边带信号必须在低电平（小信号）处形成 2．采用三次搬频方案中的“高中频”方案 3．高频功率独立注入
第一节 船用MF/HF通信原理
三、单边带通信概念
SSB信号的产生方法通常包括三种方法：滤波法、相移法和相移 滤波法。由于相移法和相移滤波法开发比较晚、工艺比较复杂的 原因，目前船用单边带发射机广泛采用滤波法获得单边带信号。
滤波法单边带信号的产生
第一节 船用MF/HF通信原理
三、单边带通信概念
MF/HF组合电台发射机对边带滤波器的具体技术要求如下: （1）通带内最大损耗不超过3 dB，波动小于0.5 dB。 （2）对无用边带和其他干扰的抑制能力取决于阻带衰减 能力的大小，边带滤波器的阻带衰减指标要求在60 dB以 上。 （3）过渡带要陡峭。过渡带取决于上边带的最低频率和 下边带的最高频率的频率间隔，一般要求为调制信号最低 频率的两倍。 （4）单边带滤波器的特性阻抗要与前后电路匹配，工作 频率稳定度高，且不受环境和湿度等因素的影响。
单音频调制信号： 载波（carrier）信号为： 调制信号：
上边带信号
根据频率与角频率的关系
载波信号 下边带信号
➢载波频率为 fc ➢有两个边带，频率分别为 fc+F , fc-F，对称分布与载波两侧 ➢ 上、下边带对称分布与载波两侧，振幅不超过载波振幅的一半 ➢ 调幅波所占的频率带宽B = 2 F
第一节 船用MF/HF通信原理
二、调幅信号的特点
1）单音频调制的AM信号
单音频调制信号： 载波（carrier）信号为：
、 为调制信号的振幅和角频率
、 为载波的振幅和角频率
相应的调幅信号：
令 m = VΩ / Vc
调幅信号振幅（包络）的变化完全反映了调制信号幅度的变化规律
波形图（时间-幅度）
频谱图（频率-幅度）
第一节 船用MF/HF通信原理
五、单边带信号的特点
优点：
（1）节约带宽 （2）节省功率 （3）抗选择性衰落能力强 （4）抗干扰性能比较好 （5）具有一定的保密性
第一节 船用MF/HF通信原理
五、单边带信号的特点
缺点：
（1）载波的频率稳定度要求比较高 （2）对边带滤波器性能要求较高 （3）要求收发设备具有良好的线性
第一节 船用MF/HF通信原理
六、船用MF/HF通信工作种类
根据国际无线电咨询委员会的建议，水上无线电通信设备的工作种类 （发射类型）一般使用三个符号来表示，如：J3E、F1B、J2B等。每 一个符号所代表的含义如下： 第一个符号表示主载波的调制方式，类型有: A：表示双边带调制（又称调幅）；F：表示调频；G：表示调相；H： 表示含有全载波的单边带调制；J：表示单边带抑制载波；R：表示减 幅载波或部分载波单边带调制。 第二个符号是1ｰ3数字，表示调制信号的性质，具体如下: 1：表示不调制副载波，但包含数字信息的单信道；2：表示调制副载 波，且包含数字信息的单信道；3：表示包含模拟信息的单信道。 第三个符号表示所发信息的类型，类型如下: A：表示人工方式接收的报；B：表示自动方式接收的报；C：表示传 真；D：表示数据；E：表示电话；F：表示视频。
（1）MF/HF组合电台至少应包括 单边带收发信设备、整机控制单元 或多个分机控制单元、送受话器、 NBDP终端设备、数字选择性呼叫 设备，以及专用或者与数字选择性 呼叫设备组合的数字选择性呼叫值 班设备。 （2）SSB发射机载波频率及接收 机的本地振荡频率要准确稳定。 （3）设备开机时间应≤1 min。 （4）设备正常工作过程中，信道 转换时间应≤15 s。 （5）发射机具有自动切换工作模 式功能
A. J3E、R3E、H3E
B. F1B、J3E、R3E
C. F3E、R3E、H3E
D. R3E、J2B、H3E
4. 下列含有数字信息的工作种类是（ ）。
A. J3E
B. F1B
C. F3E
D. A3E
5 下列用于NBDP或DSC通信的工作种类是（ ）。
A. J3E
B. F1B
C. H3E
D. R3E
2）多音频调幅信号 ➢ 多音频调制的调幅波包含一个载波频率分量fc 。 ➢ 上边带（USB-Up Side Band）及
下边带 (LSB-Low Side Band) 对称分布在载波两侧。
➢ 调幅系统中需要传递的有用信息仅包含在上、下
边带之中，载波 fc 不含任何要传递的有用信息。
多音频调制的调幅信号的特点
第一节 船用MF/HF通信原理
四、单边带信号的频率搬移
能否将调制信号搬移到工作频率，关键取决于边带滤波器的中心 频率大小和搬频电路特性。出于技术和成本的原因，目前一次完 成搬频比较困难。为达到MF/HF SSB发射机的技术需要，通常采 用多次搬频的设计方案，下图为采用较多的三次搬频方案。
SSB发射机三次搬频
第3章船用MF/HF通信设备
第一节 船用MF/HF通信原理 第二节 船用MF/HF SSB发射机 第三节 船用MF/HF SSB接收机 第四节 NBDP终端设备 第五节 船用MF/HF DSC终端设备 第六节 船舶常用的中短波天线
第3章船用MF/HF通信设备
第一节 船用MF/HF通信原理
一、船用MF/HF组合电台的构成和基本要求
