第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

自动控制原理课后习题答案自动控制原理课后习题答案自动控制原理是一门应用广泛的学科，它研究如何利用各种控制方法和技术，使得系统能够自动地实现预期的目标。

在学习这门课程的过程中，我们常常会遇到一些习题，下面我将为大家提供一些常见的自动控制原理课后习题的答案。

1. 什么是反馈控制系统？它的优点是什么？反馈控制系统是指通过测量系统输出信号，并将其与预期的参考信号进行比较，然后根据比较结果对系统进行调整的控制系统。

其优点包括：能够减小外部干扰对系统的影响，提高系统的稳定性和鲁棒性；能够根据系统实时的状态进行调整，使得系统能够更好地适应变化的工作环境；能够实现对系统输出的精确控制，提高系统的性能。

2. 描述比例控制器、积分控制器和微分控制器的工作原理。

比例控制器根据系统输出信号与参考信号的差异，按照一定的比例关系进行控制输出。

其工作原理是通过调节控制器输出信号与系统输入信号之间的比例关系，来实现对系统的控制。

积分控制器根据系统输出信号与参考信号的差异的积分值，进行控制输出。

其工作原理是通过积分计算，将系统输出信号与参考信号之间的差异进行累加，然后根据累加值来调节控制器输出信号，以实现对系统的控制。

微分控制器根据系统输出信号与参考信号的差异的变化率，进行控制输出。

其工作原理是通过对系统输出信号与参考信号之间的差异进行微分计算，然后根据微分值来调节控制器输出信号，以实现对系统的控制。

3. 什么是PID控制器？它的控制算法是怎样的？PID控制器是一种常用的控制器，它由比例控制器、积分控制器和微分控制器组成。

其控制算法是根据系统输出信号与参考信号的差异，按照比例、积分和微分的方式进行控制输出。

PID控制器的控制算法可以表示为：输出信号= Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，Kp为比例增益，Ki为积分增益，Kd为微分增益，e(t)为系统输出信号与参考信号的差异，de(t)/dt为差异的变化率。

《自动控制原理（第3版）》部分习题答案第2章C2-1(a) 21211()(1)()()(1)R sL R Cs G s R sL R Cs R ++=+++C2-221114232233342526()()(1)(1)()()()()()()()()()()()()()m a a a a a e ma a L a a a a e m f fR G s K R R G s R Cs K T s R G s K c s G s U s JL s L f JR s fR c c L s R s G s M s JL s L f JR s fR c c U s G s K s =-=-=-+=-+=-Ω==++++-+Ω==++++==Ω 123412346512346()()()()()()1()()()()()()()()1()()()()()r L G s G s G s G s s U s G s G s G s G s G s G s s M s G s G s G s G s G s Ω=+Ω=+C2-4(a) 3123123()()()R LsG s R R R Ls R R R =++++C2-4(b) 323123()()()R LsG s R R Ls R R R =+++C2-5321122211212311(1)(1)(),(),(),()()1a b c d R Cs R Cs R C s R C s RG s RCs G s G s G s R Cs R C s R R R Cs ++++=-=-=-=-++ C2-612314512123214342123312341232233344()()()()()()()1()()()()()()()()()()()()()()()()()()()()1()()()()()()()()()()a b G s G s G s G s G s G s G s G s G s H s G s G s H s G s G s H s G s H s G s G s G s H s G s G s G s G s G s G s G s G s H s G s G s H s G s G s H s +=++++++=+++-12341()()()()()G s G s G s G s H sC2-713241761113241762851324()()[1()()]()()()()()1()()()()()()()()()()()()()()G s G s G s G s G s G s G s C s R s G s G s G s G s G s G s G s G s G s G s G s G s G s G s ++=+++++ 283261213241762851324()()()()()()()1()()()()()()()()()()()()()()G s G s G s G s G s C s R s G s G s G s G s G s G s G s G s G s G s G s G s G s G s +=+++++ 24132852213241762851324()()[1()()]()()()()()1()()()()()()()()()()()()()()G s G s G s G s G s G s G s C s R s G s G s G s G s G s G s G s G s G s G s G s G s G s G s ++=+++++ 17413152113241762851324()()()[1()()]()()()()1()()()()()()()()()()()()()()G s G s G s G s G s G s G s C s R s G s G s G s G s G s G s G s G s G s G s G s G s G s G s ++=+++++ C2-812341123243123312312()()()()()1()()()()()()()()()()()()()()()()G s G s G s G s G s G s H s G s G s H s G s H s G s G s G s H s G s G s G s H s H s +=+++++C2-9 12345214561111452145145124561112322()()()[1()()()]()()()()()()()1()()()()()()()()()()()()()()()()[1()()]()()(()()()G s G s G s G s G s H s G s G s G s G s C s s R s G s H s G s G s H s G s G s G s G s G s G s H s H s G s G s G s G s H s G s G s G C s s R s --Φ==+-+-++Φ==4511452145145121122)()()1()()()()()()()()()()()()()()()()()()s G s G s G s H s G s G s H s G s G s G s G s G s G s H s H s C s s R s s R s +-+-=Φ+Φ C2-1013453564256313421356253431342535643535123561434523345624()()[1()()]()[1()()]()()1()()()()()()()()()a G s G G G s G H s G G H s G G G s G H s G G H s G G G G s G G G G s G H s G G H s G H s G G H s G G s G G H H s G G G H H s G G G H H s G G G G H H s =++++++-+++++++++12353241212131223123()()()()()[1()]()[1()()2()()]()1()()2()()()()2()()()b G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s G s ++++++=+++++第3章C3-1 21()Ts TsK e Tse G s T s ----=C3-2 220.910()1110s s s s s ++Φ=++C3-3105050()10.283sin(545)()1 1.4sin(545)t t tc t e e t c t et ---=--+=-+精近C3-422*0.23()(0.5)2*0.23()0.50.23G s s s s s s =+Φ=++C3-51212T T bK T T ε+<<C3-6 阶跃信号作用下稳态误差为零，要求n m a b =加速度信号作用下稳态误差为零，要求1122,,n m n m n m a b a b a b ----=== C3-7 21()(1)c sG s K T s =+C3-8 24()(46)G s s s s =++C3-9 250()(1225)G s s s s =++ C3-100.243τ=C3-11 (1)06,(2)303,(4)010/3K K K <<<<<<结构不稳（）C3-12 (1)015,(2)0.72 6.24K K <<<< C3-13(1)(2)34系统稳定系统不稳定，有两个右根，（）系统稳定（）系统不稳定，有三个右根C3-14 3,K ω==C3-1533231()()1()()()()()n r G s G s G s H s G s G s G s =-+=第4章C4-1 图略C4-2 (1)图略 (2) 2233()24x y ++=C4-3 (1)图略 (2) 0.40.5K <<C4-4 分会点和渐近线123=0,,2,22a a d d d a πδϕ-+==±12320,2a d d d ====-(1)当时，图略 123180,6a d d d ====-(2)当时，图略 120,0a a d σ<=>(3)当0<时，图略 1180,0a a d δ<=<(4)当2<时，图略12318,,0a a d d d δ><(5)当时，三个不同实数分会点，图略C4-5(1) 图略,原系统不稳定;(2)增加零点且选择合适位置,可是系统稳定,零点05z << C4-6图略,系统稳定34K > C4-7 (1) 图略(2)当0.8629.14K <<,系统为欠阻尼状态,且 1.87K =阻尼比最小,系统地闭环极点为3 2.8j -±(3)试探求得 2,4 2.8K j =-±闭环极点, 1.06,0.75~1P s M t == C4-8 (1)等效开环传递函数为: (1)()(2)K s G s s s --=+正反馈系统根轨迹, 图略(2)系统稳定02K <<(3) 2,K ω==C4-9等效开环传递函数为: 22()===10)(44)(4410)Ka K G s K a s s s K s s s ''++++等（,图略 C4-10(1) 图略(2) 64,K ω==(3)1,20.5,1s ζ==-±C4-11(1) 图略 (2) 不在根轨迹上; (3) ()1cos 4c t t =-C4-12等效开环传递函数为: 322()=(4416)(4)(4)K KG s s s s s s s s =+++++等,K=8时试探求第5章C5-1(1)C5-1(2)C5-1(3)C5-2000(1)()0.83sin(30 4.76)(2)()0.83sin( 4.76) 1.64cos(2459.46)c t t c t t t =+-=----C5-3当12T T <,系统稳定当12T T >,系统不稳定. C5-4 2100()10100G s s s =++ C5-5(a) 0110(1)300(),4111(1)(1)510s G s s s γ+==++ (b) 00.1(),2581(1)50sG s s γ==+(c) 032(),141(1)2G s s s γ==+(d) 025(), 1.66(1001)(0.11)G s s s s γ==-++(e) 020.5(21)(),36.8(0.51)s G s s s γ+==+ (f) 0231.62(),9.860.010.0981G s s s γ==++ C5-6 (1) K=1(2)K=25(3)K=2.56(或精确求K=3.1) C5-7()()()a g i 稳定，(b)不稳定，(c)稳定，(d)稳定，(e)不稳定，(f)稳定，不稳定，(h)不稳定，不稳定，(j)不稳定，C5-8 102510000K K <<<和 C5-9（1）（2）闭环系统稳定； （3）078.5,g K γ==∞（4）K 增大10倍，对数幅值上升，但相频特性不变，系统的快速性提高，平稳性降低，系统地抗干扰性降低。

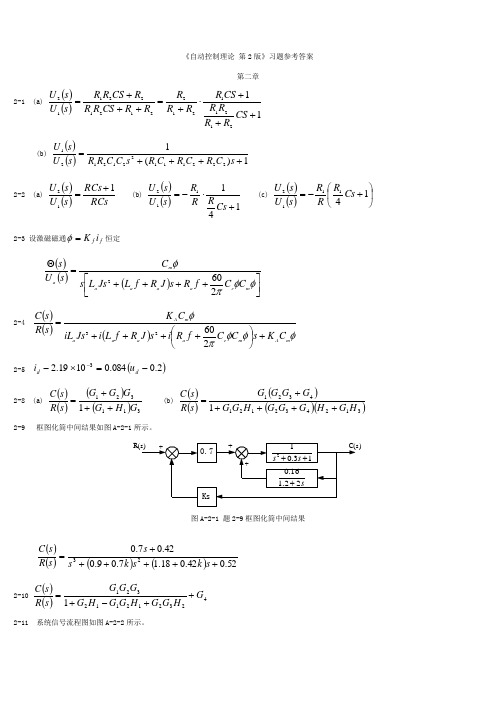

《自动控制理论 第2版》习题参考答案第二章2-1 (a)()()1121211212212122112+++⋅+=+++=CS R R R R CS R R R R R R CS R R R CS R R s U s U(b)()()1)(12221112212121++++=s C R C R C R s C C R R s U s U 2-2 (a)()()RCs RCs s U s U 112+= (b) ()()141112+⋅-=Cs R R R s U s U (c) ()()⎪⎭⎫⎝⎛+-=141112Cs R R R s U s U 2-3 设激磁磁通ff i K =φ恒定()()()⎥⎦⎤⎢⎣⎡++++=Θφφπφm e a a a a m a C C f R s J R f L Js L s C s U s 26022-4()()()φφφπφm A m e a a a a m A C K s C C f R i s J R f L i Js iL C K s R s C +⎪⎭⎫⎝⎛++++=260232-5 ()2.0084.01019.23-=⨯--d du i2-8 (a)()()()()3113211G H G G G G s R s C +++=(b)()()()()()31243212143211H G H G G G H G G G G G G s R s C +++++=2-9 框图化简中间结果如图A-2-1所示。

0.7C(s)++_R(s)113.02++s s s22.116.0+Ks+图A-2-1 题2-9框图化简中间结果()()()()52.042.018.17.09.042.07.023++++++=s k s k s s s R s C2-10()()4232121123211G H G G H G G H G G G G s R s C ++-+=2-11 系统信号流程图如图A-2-2所示。

2012年6月23日星期六课程名称: 自动控制理论 （A/B 卷 闭卷）一、填空题（每空 1 分，共15分）1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。

4、典型二阶系统极点分布如图1所示，则无阻尼自然频率=n ω ，阻尼比=ξ ，该系统的特征方程为 ，该系统的单位阶跃响应曲线为 。

5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 。

6、根轨迹起始于 ，终止于 。

7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 。

8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

二、选择题（每题 2 分，共20分）1、采用负反馈形式连接后，则 ( )A 、一定能使闭环系统稳定；B 、系统动态性能一定会提高；C 、一定能使干扰引起的误差逐渐减小，最后完全消除；D 、需要调整系统的结构参数，才能改善系统性能。

2、下列哪种措施对提高系统的稳定性没有效果 ( )。

A 、增加开环极点；B 、在积分环节外加单位负反馈；C 、增加开环零点；D 、引入串联超前校正装置。

3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( )A 、稳定；B 、单位阶跃响应曲线为单调指数上升；C 、临界稳定；D 、右半平面闭环极点数2=Z 。

4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( )A 、 型别2<v ；B 、系统不稳定；C 、 输入幅值过大；D 、闭环传递函数中有一个积分环节。

第一章习题参考答案1-1多速电风扇的转速控制为开环控制。

家用空调器的温度控制为闭环控制。

1-2 设定温度为参考输入，室内温度为输出。

1-3 室温闭环控制系统由温度控制器、电加热装置、温度传感器等组成，其中温度控制器可设定希望达到的室温，作为闭环控制系统的参考输入，温度传感器测得的室温为反馈信号。

温度控制器比较参考输入和反馈信号，根据两者的偏差产生控制信号，作用于电加热装置。

1-4 当实际液面高度下降而低于给定液面高度h r ，产生一个正的偏差信号，控制器的控制作用使调节阀增加开度，使液面高度逼近给定液面高度。

第二章 习题参考答案2-1 （1）()()1453223++++=s s s s s R s C ； （2）()()1223+++=s s s ss R s C ； （3）()()1223+++=-s s s e s R s C s2-2 （1）单位脉冲响应t t e e t g 32121)(--+=；单位阶跃响应t t e e t h 3612132)(----=； (2)单位脉冲响应t e t g t 27sin72)(-=；单位阶跃响应)21.127sin(7221)(2+-=-t e t h t 。

2-3 （1）极点3,1--，零点2-；(2) 极点11j ±-.2-4)2)(1()32(3)()(+++=s s s s R s C . 2-5 (a)()()1121211212212122112+++⋅+=+++=CS R R R R CS R R R R R R CS R R R CS R R s U s U ;(b)()()1)(12221112212121++++=s C R C R C R s C C R R s U s U 2-6 (a)()()RCsRCs s U s U 112+=;(b)()()141112+⋅-=Cs RR R s U s U ; (c)()()⎪⎭⎫⎝⎛+-=141112Cs R R R s U s U . 2-7 设激磁磁通f f i K =φ恒定()()()⎥⎦⎤⎢⎣⎡++++=Θφφπφm e a a a a m a C C f R s J R f L Js L s C s U s 2602.2-8()()()φφφπφm A m e a a a a m A C K s C C f R i s J R f L i Js iL C K s R s C +⎪⎭⎫⎝⎛++++=26023.2-9 ()2.0084.01019.23-=⨯--d d u i . 2-10 (2-6) 2-11(2-7)2-12 前向传递函数)(s G 改变、反馈通道传递函数)(s H 改变可引起闭环传递函数)()(s R s C 改变。

1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。

解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。

如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。

外扰是系统的输入量。

给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。

反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。

2 请说明自动控制系统的基本组成部分。

解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。

③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。

常用的比较元件有差动放大器、机械差动装置和电桥等。

⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。

常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。

如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。

⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。

常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。

3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(IX 点：结构简单，成本低，工作稳定。

用于系统输入信号及扰动作 用能预先知道时，可得到满意的效果。

(2)缺点：不能自动调节被控量的偏差。

因此系统元器件参数变化， 外来未知扰动存在时，控制精度差。

2闭环系统(1) 优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量 偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。

它是一种按偏差调节的控制系统。

在实际中应用广泛。

(2) 缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。

1- 2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例 说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。

闭环控制系统常釆用负反馈。

由IT 中的描述的闭环系统的优点所证 明。

例如，一个温度控制系统通过热电阻(或热电偶)检测出当前炉 子的温度，再与温度值相比较，去控制加热系统，以达到设定值。

试判断下列微分方程所描述的系统属于何种类型(线性，非 线性，定常，时变)？2心芈+ 3如+ 4、⑺=5如+ 6叩) (1) dr dt ・Clt⑵ y(r) = 2 + w(r)(2)非线性定常 (3)线性时变 (5)非线性定常 (6)非线性定常(4)(5)(6)(7)牛2曲)=4響+叩)dtdt ——+ 2 y(∕) = “(f) Sin ωt dt学+ W)攀+ 2W)j ⑴ dr dt 学+ F ⑴=2“⑴ dtdty(t) = 2u(t) + 3du ⑴ +dt 5∫M(r)Jr 解答：(1)线性定常(4)线性时变 (7)线性定常1-4如图1-4是水位自动控制系统的示意图，图中Q1, Q2分别为进水流量和出水流量。

控制的目的是保持水位为一定的高度。

试说明该系统的工作原理并画出其方框图。

QlQ2O―题1-4图水位自动控制系统解答：(1)方框图如下:⑵工作原理：系统的控制是保持水箱水位高度不变。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第一章 习题答案1-11-21-3 闭环控制系统主要由被控对象，给定装置，比较、放大装置，执行装置，测量和变送装置，校正装置等组成。

被控对象：指要进行控制的设备和过程。

给定装置：设定与被控量相对应给定量的装置。

比较、放大装置：对给定量与测量值进行运算，并将偏差量进行放大的装置。

执行装置：直接作用于控制对象的传动装置和调节机构。

测量和变送装置：检测被控量并进行转换用以和给定量比较的装置。

校正装置：用以改善原系统控制性能的装置。

题1-4 答：（图略）题1-5 答：该系统是随动系统。

（图略） 题1-6 答：（图略）第二章习题答案题2-1 解：（1）F(s)=12s 1+-Ts T（2）F(s)=0.5)421(2+-s s（3）F(s)=428+⋅s es sπ （4）F(s)=25)1(12+++s s（5）F(s)=32412ss s ++ 题2-2 解：(1) f(t)=1+cost+5sint(2) f(t)=e -4t(cost-4sint) (3) f(t)=t t t te e e 101091811811----- (4) f(t)= -t t tte e e ----+-3118195214 (5) f(t)= -t te e t 4181312123--+++ 题2-3 解：a)dtduu C R dt du R R c c r 22111=++）（ b)r c c u CR dt du R R u C R dt du R R 1r 12112111+=++）（ c) r r r c c c u dtdu C R C R dtu d C C R R u dtdu C R C R C R dtu d C C R R +++=++++）（）（1211222121122111222121 题2-4 解：a) G(s)=1)(212++s T T sT (T 1=R 1C, T 2=R 2C )b) G(s)=1)(1212+++s T T s T (T 1=R 1C, T 2=R 2C )c) G(s)= 1)(1)(32122131221+++++++s T T T s T T s T T s T T (T 1=R 1C 1, T 2=R 1C 2, T 3=R 2C 1, T 4=R 2C 2 ) 题2-5 解：(图略) 题2-6 解：33)(+=Φs s 题2-7 解：a) ksf ms s +-=Φ21)(b) )()()(1))(1)(()(21221s G s G s G s G s G s +++=Φc) )()(1)())()(()(31321s G s G s G s G s G s ++=Φd) )()()()(1))()()(323121s G s G s G s G s G s G s -+-=Φe) G(s)=[G 1(s)- G 2(s)]G 3(s)f) )()()()()()()()()()(1)()()()()(43213243214321s G s G s G s G s G s G s G s G s G s G s G s G s G s G s +-++=Φg) )()()()()()()()(1)()()()(43213212321s G s G s G s G s G s G s G s G s G s G s G s -+-=Φ题2-8 解：102310)1()()(k k s s T Ts k k s R s C ⋅++++⋅=1023101)1()()(k k s s T Ts k k s N s C ⋅++++⋅=1023102)1()()(k k s s T Ts s T k k s N s C ⋅++++⋅⋅⋅= 题2-9 解：)()()()(1)()()(4321111s G s G s G s G s G s R s C +=)()()()(1)()()(4321222s G s G s G s G s G s R s C +=)()()()(1)()()()()(432142121s G s G s G s G s G s G s G s R s C +=)()()()(1)()()(4321412s G s G s G s G s G s R s C +=题2-10 解：(1)3212321)()(k k k s k k k s R s C +=3212032143)()()(k k k s s G k k k s k k s N s C +⋅+=(2) 2140)(k k sk s G ⋅-= 题2-11 解：122212211111)()1()()(z z s T s T T C s T T s T k k s s m m d e L ⋅++⋅+++⋅=ΘΘ (T 1=R 1C, T 2=R 2C, T d =L a /R a , T m =GD 2R a /375C e C m )第三章 习题答案3-1． s T 15=（取5%误差带） 3-2． 1.0=H K K=2 3-3．当系统参数为：2.0=ξ，15-=s n ω时，指标计算为：%7.52%222.0114.32.01===-⨯---e eξξπσs t ns 352.033=⨯==ξωs t n p 641.02.01514.3122=-⨯=-=ξωπ当系统参数为：0.1=ξ，15-=s n ω时，系统为临界阻尼状态，系统无超调，此时有：st ns 95.057.10.145.67.145.6=-⨯=-=ωξ3-4．当110-=s K 时，代入上式得：110-=s n ω，5.0=ξ，此时的性能指标为：%3.16%225.0114.35.01===-⨯---e eξξπσs t ns 6.0105.033=⨯==ξωs t n p 36.05.011014.3122=-⨯=-=ξωπ当120-=s K 时，代入上式得：11.14-=s n ω，35.0=ξ，此时的性能指标为：%5.30%2235.0114.335.01===-⨯---e eξξπσs t ns 6.01.1435.033=⨯==ξω由本题计算的结果可知：当系统的开环放大倍数增大时，其阻尼比减小，系统相对稳定性变差，系统峰值时间变短，超调量增大，响应变快，但由于振荡加剧，调节时间不一定短，本题中的调节时间一样大。

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。
