扬声器的类型及发声原理(一)
扬声器是电声设备中必不可少的一种元件，也是我们日常生活和工作中常用的声音输出设备。
它主要分为动圈式扬声器、电容式扬声器和电磁式扬声器等多种类型，本文将对这些扬声器的类型及发声原理进行简要介绍。
一、动圈式扬声器
动圈式扬声器，简称为圈铁，是最为常见的一种扬声器类型。
其结构由一极永磁铁和一个漆包铜线绕制的振膜组成。
当音频信号通过铝线圈时，铝线圈将振动，这种振动通过振膜传递到空气中，就能听到声音。
动圈式扬声器具有体积小、功率比较大、价格相对便宜等特点，因此被广泛应用于电脑音箱、便携式音响、电视等领域。
二、电容式扬声器
电容式扬声器是利用变化的电容而发出声音的一种扬声器，通常用在高端音响系统中。
其结构由两个金属板之间的绝缘材料形成，电容式扬声器能够分辨高音和低音便是由于有不同的电容值，排列的不同，电容改变时对应在振动板上的振幅也就不相同。
电容式扬声器音质稳定、谐波失真少、分辨率高、声音细腻、宽广，但总体成本较高，因此应用主要在高端音响系统中。
三、电磁式扬声器
电磁式扬声器的工作原理是通过磁场发声。
它的结构主要由磁环、线圈和振动板组成。
当音频信号通过线圈时，线圈变成电磁铁，电磁铁吸引或推开振动板，振动板发声。
同样的原理，扬声器会在震动后产生声音，完成电信号到声音的转换。
电磁式扬声器具有电流大、增益高、频率响应范围广等特点，因此被广泛应用于汽车音响、家用音响系统中等。
总而言之，不同类型的扬声器在发声原理和应用场合上略有差异。
根据具体的需求和应用场景，选择适合的扬声器类型，能够极大地提高使用效果和音质表现。

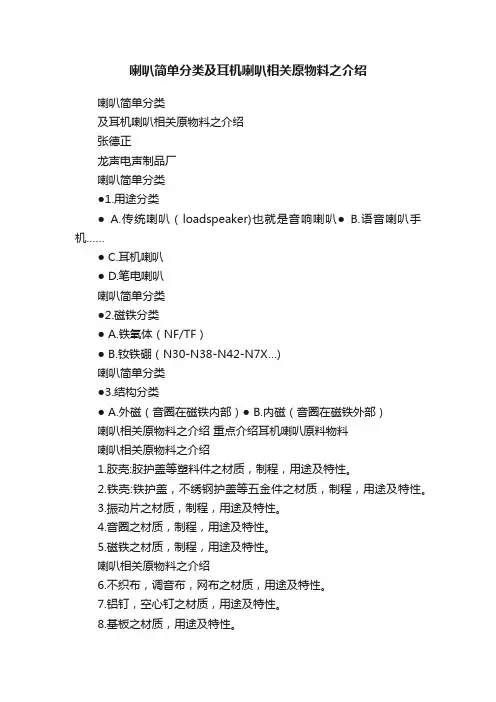

喇叭简单分类及耳机喇叭相关原物料之介绍喇叭简单分类及耳机喇叭相关原物料之介绍张德正龙声电声制品厂喇叭简单分类●1.用途分类● A.传统喇叭（loadspeaker)也就是音响喇叭● B.语音喇叭手机……● C.耳机喇叭● D.笔电喇叭喇叭简单分类●2.磁铁分类● A.铁氧体（NF/TF）● B.钕铁硼（N30-N38-N42-N7X…)喇叭简单分类●3.结构分类● A.外磁（音圈在磁铁内部）● B.内磁（音圈在磁铁外部）喇叭相关原物料之介绍重点介绍耳机喇叭原料物料喇叭相关原物料之介绍1.胶壳:胶护盖等塑料件之材质，制程，用途及特性。
2.铁壳:铁护盖，不绣钢护盖等五金件之材质，制程，用途及特性。
3.振动片之材质，制程，用途及特性。
4.音圈之材质，制程，用途及特性。
5.磁铁之材质，制程，用途及特性。
喇叭相关原物料之介绍6.不织布，调音布，网布之材质，用途及特性。
7.铝钉，空心钉之材质，用途及特性。
8.基板之材质，用途及特性。
9.胶水之用途及其特性1.1.塑料件之材质介绍材质: ABS PA-757、ABS PA-777E、ABS+纤、PPS ABS PA-757ABS PA-777E 硬度115116HDT(热变形温度)ANNEALED UNANNALED 99°C88°C120°C109°C1.2.塑料件~制程模具的射出可分为五个阶段:A.锁模阶段B.充填阶段C.保压阶段D.冷却阶段E.开模顶出1.2.塑料件之制程介绍A.锁模阶段1.2.塑料件之制程介绍B.充填阶段1.2.塑料件之制程介绍C.保压阶段1.2.塑料件之制程介绍D.冷却阶段1.2.塑料件之制程介绍E.开模顶出1.2.塑料件之成品质量的影响成型過程成品品質材料性質模具設計1.3.塑料件之特性及用途介绍塑料件之特性:喇叭的音质较铁壳软。
在喇叭的设计上有较多较的变化。
有较多的材质可以使用。
没有电镀和生锈问题。
喇叭的常用知识点总结一、喇叭的工作原理1.1 喇叭的基本结构喇叭一般由振膜、振荡线圈、磁铁和外壳等部分组成。
振膜是喇叭发声的关键部位，它是一个薄而有弹性的材料，可以根据电流的变化而振动。
振荡线圈被固定在振膜上，并通过电流产生的磁场和磁铁之间的相互作用，使振膜产生振动。
磁铁则提供了产生磁场的力量，外壳则起到保护喇叭内部部件和改善声音效果的作用。
1.2 喇叭的工作原理喇叭的工作原理是将电能转换成机械能再转换成声能，其过程包括了声音的产生、放大和传播。
当通过振荡线圈通电时，线圈会产生磁场，并与磁铁之间的相互作用使振膜产生振动。
振动的振膜会使周围的空气产生压缩和稀疏的波动，从而产生声音。
而外壳也会对声音进行一定的调节，改善音质。
1.3 喇叭的分类根据使用场合和功能，喇叭可以分为动圈式喇叭、电磁式喇叭和电波式喇叭。
动圈式喇叭主要用于音响系统，它可以根据要放大的声音的频率和音量的不同设计出不同类型的振膜和线圈。
电磁式喇叭主要应用于通讯设备，如电话、收音机等，其工作原理类似于动圈式喇叭。
电波式喇叭则是一种新型的喇叭，它可以通过无线技术将声音传播到远距离的地方，如汽车喇叭、广播喇叭等。
1.4 喇叭的特点喇叭具有良好的音质和广泛的应用，其特点主要包括了频率响应范围广、音量大、声音清晰、结构简单、制作工艺成熟等。
因此，喇叭被广泛应用于音响系统、通讯设备、汽车等领域。
二、喇叭的应用领域2.1 音响系统喇叭是音响系统中不可或缺的重要组成部分，它可以将音频信号放大并传播到空气中。
在音响系统中，喇叭的类型和数量会影响整个系统的音质、音量和声场效果。
因此，选择适合自己需求的喇叭是建立一个良好音响系统的关键。
2.2 通讯设备喇叭被广泛应用于各种通讯设备中，如电话、收音机、对讲机等。
在这些设备中，喇叭可以将声音信号转化为声波，并传播到周围的空间中，使人们可以听到交流的声音。
喇叭的音质和音量对通讯设备的效果有着重要的影响。
2.3 汽车音响随着汽车的普及，汽车音响也逐渐成为了人们生活中的一部分。
关于扬声器原理首先,我们来谈谈如何认识一个扬声器,随着电子技术的发展，扬声器在不断地改进，扬声器品种繁多，若按扬声器换能原理来分类，则可为电磁式扬声器、励磁式扬声器、静电式扬声器，压电陶瓷式扬声器、电动式扬声器、挂画式平面扬声器.本书主要介绍电动式喇叭（耳机喇叭）.第一章扬声器的类型扬声器(喇叭）器件是一种电能与声转换器件，扬声器品种繁多,若按扬声器换能原理来分类,则可为电磁式扬声器、励磁式扬声器、静电式扬声器,压电陶瓷式扬声器、电动式扬声器、挂画式平面扬声器。
一、电磁式扬声器电磁式扬声器(舌簧式）主要由永久磁铁（马早蹄形）、衔铁（舌簧）、线圈、纸盘和盆架等组成。
电磁式扬声器的特点:灵敏度高，结构简单，成本低。
但其阻抗高,频率特性差，较高和较低的音频都有发不出来,失真大，振幅小，声压低,承受功率在1/4-1/2W之间.这是一种老式扬声器，20世纪50年代农村广播网曾大量使用，现今已逐渐被电动式纸盘扬声器所取用.二、励磁式扬声器励磁式扬声器与永磁电动式扬声器相似，主要区别在于磁体部分。
励磁式扬声器的大形线圈是整流系统中的扼流圈，它通过高电压大电流产生磁力,并与音频信号电流互相作用,推动音圈作活塞式振动，带动纸盘发出声音.这种扬声器主要用于老式交流电子管式收音机上。
收音机不工作时,扬声器没有磁力存在；只当收音机工作，电流通过励磁线圈产生磁力时，扬声器才能正常工作。
可见,这种扬声器的使用有着极大的局限性，现今逐渐被沟汰。
三、静电式扬声器静电式中高频扬声器的工作原理极简单，它是以电容器原理制作而成，可以看做是一个能振动发声的电容器。
按结构类型，静电扬声器可分单极式、推挽式和驻极式。
1、单极式它用一块属板作固定极板，用导电材料制成轻且的动膜片作另一块电极（辐射极）,两极板小，振动膜片采用金属箔或金属化涤纶薄制成。
2、推挽式推挽式静扬声器是在单极式静电扬声器中增加地一电极而成。
它用两块固定的电极板，振动电极片置于固定电极板之间.3、驻极体式驻极体式扬声器是将电容器的极板改用驻极体材料(如四氟乙烯、聚全氟乙烯等）制成的。

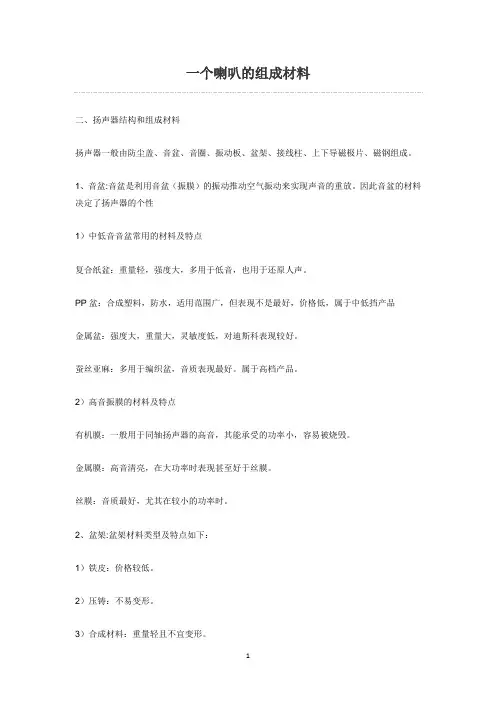

一个喇叭的组成材料二、扬声器结构和组成材料扬声器一般由防尘盖、音盆、音圈、振动板、盆架、接线柱、上下导磁极片、磁钢组成。
1、音盆:音盆是利用音盆（振膜）的振动推动空气振动来实现声音的重放。
因此音盆的材料决定了扬声器的个性1）中低音音盆常用的材料及特点复合纸盆：重量轻，强度大，多用于低音，也用于还原人声。
PP盆：合成塑料，防水，适用范围广，但表现不是最好，价格低，属于中低挡产品金属盆：强度大，重量大，灵敏度低，对迪斯科表现较好。
蚕丝亚麻：多用于编织盆，音质表现最好。
属于高档产品。
2）高音振膜的材料及特点有机膜：一般用于同轴扬声器的高音，其能承受的功率小，容易被烧毁。
金属膜：高音清亮，在大功率时表现甚至好于丝膜。
丝膜：音质最好，尤其在较小的功率时。
2、盆架:盆架材料类型及特点如下：1）铁皮：价格较低。
2）压铸：不易变形。
3）合成材料：重量轻且不宜变形。
3、音圈架:大多是铝片。
由于音圈架需要考虑散热（音圈工作是产生热量），铝片散热好，重量轻，不变形。
也有用纸质的，但是已被淘汰。
现在还有一种KLSV环氧树脂板，有较好的表现。
4、磁铁1）铁氧体：传统的最常用，如没有其他的限制，最好用铁氧体。
特点是体积大，价格低。
2）钕磁：即褐钕铁硼，也称太空磁，其磁性是铁氧体的7倍。
常见的“小屁股”扬声器就是钕磁的。
其缺点是：不稳定，易被消磁，所以不能代替铁氧体。
3）锶磁：特点是效率高，但其体积做不大，因而只在高音扬声器上用。
5、支片:支片又称弹簧板、弹波，是扬声器振动的支撑，定心支片主要材料有两种：1、棉织物：优点是稳定性好，受温度音响小，价格低，顺性较差。
2、聚酰亚胺纤维：优点是刚性好，抗撕裂性强，防潮性好，受温度影响极微，不变形，汽车扬声器中普遍使用，缺点是价格较贵。
6、折环折环是音盆与盆架的连接部分，用于支撑音盆的振动系统，并提供顺性恢复力和阻尼作用。
1）纸折环：优点是灵敏度高，容易制作，价格低。
缺点是无法满足高性能音响的要求。
如果你是音响新手，以下这些基础知识一定要知道！1、扬声器篇①扬声器的分类扬声器有多种分类式：•按其换能方式可分为电动式、电磁式、压电式、数字式等多种；•按振膜结构可分为单纸盆、复合纸盆、复合号筒、同轴等多种；•按振膜开头可分为锥盆式、球顶式、平板式、带式等多种；•按重放频可分为高频、中频、低频和全频带扬声器；•按磁路形式可分为外磁式、内磁式、双磁路式和屏蔽式等多种；•按磁路性质可分为铁氧体磁体、钕硼磁体、铝镍钴磁体扬声器；•按振膜材料可分纸质和非纸盆扬声器等。
②箱体箱体用来消除扬声器单元的声短路，抑制其声共振，拓宽其频响范围，减少失真。
音箱的箱体外形结构有书架式和落地式之分，还有立式和卧式之分。
箱体内部结构又有密闭式、倒相式、带通式、空纸盆式、迷宫式、对称驱动式和号筒式等多种形式，使用最多的是密闭式、倒相式和带通式。
落地音箱属大型音箱，箱体高度在750MM以上，书架音箱的箱体高度在750MM以下，450MM~750MM之间的为中型书架音箱，450MM以下的为小型书架音箱。
③分频器分频器有功率分频和电子分频器之分，主要作用均是频带分割、幅频特性与相频特性校正、阻抗补偿与衰减等作用。
功率分频器也称无源式后级分频器，是在功率功放之后进行分频的。
它主要由电感、电阻、电容等无源组件组成滤波器网络，把各频段的音频信号分别送到相应频段的扬声器中去重放。
其特点是制作成本低，结构简单，适合业余制作，但插入损耗大、效率低、瞬态特性较差。
电子分频器也称有源式前级分频器，是由各种阻容组件与晶体管或集成电路等有源器件组成，它昌置于前置放大器和功率放大器信号线路中的一种模拟电子滤波器，能把前置放大器输出的音频信号分成不同频段后，再送入功率放大器进行放大处理。
其特点是各频段频谱平衡，相互干扰小，输出动态范围大，本身有一定的放大能力，插入损耗小。
但电路构成要相对复杂一些。
2、技术篇扬声器系统有许多与音色效果和使用场合直接有关的技术特性，为了用好用活这些技术特性，用户必须对它们有所了解。
第一章喇叭初级知识一．喇叭的结构它主要由以下几种部件组成：T铁、磁铁、华司、音圈、盆架、弹波、鼓纸、折环端子二．喇叭使用的材料主要使用材料主要有：纸盆、PP盆、防弹布、橡胶盆、碳纤盆。
1.纸盆特性：材质轻、瞬性好，溥、声音听觉好，节奏感好。
缺点：不防湿，环境随意性大。
2.PP盆特性：耐用、声音传递速度快，阻尼好。
缺点：刚性不好，质量较重。
3.防弹布特性：加工精密、分割振动好，强度高、失真小。
缺点：难度大，品质成份高。
4.橡胶盆特性：瞬性好。
5.碳纤盆特性：失真低，共振小，中频好。
三．喇叭的测试喇叭测试出不良现象，主要表现在以下几个方面：1.擦圈擦圈是指：因音圈变形或装配不正，碰到华司、T铁产生的异音。
2.打底打底是指：因音圈或鼓纸下沉致使音圈底部与T铁接触，或因弹波与盆架底部与螺钉接触而产生的异常声。
3.导线碰触导线碰触是指：因导线过长或安装不当与鼓纸、盆架、弹波接触所产生的振动异常声。
4.振音：振音主要又由以下几种情况产生的：1)折环与鼓纸、盆架剥离之摩擦声。
2)弹波、鼓纸、音圈、压边胶合不良引声之振音。
3)鼓纸装配不当附着其它异物产生振音。
4)防尘帽粘胶不良，漏气之产生异常声。
5)盆架与华司硬件部分组合不良引起的振音。
5.垃圾声垃圾声是指：磁道内因铁屑或异物使音圈不能正常工作所发出的异常声。
6.充磁充磁是指：无声或小声。
7.卡死卡死是指：胶水溢入音圈导致不能工作，烧坏音圈。
8.尖声、小声尖声是指：鼓纸斜面强度不够所产生的声音。
小声是指：磁石充磁不够所产生的声音。
9.断续声断续声是指：焊接不良，锦线接触不好引起之断续声。
四．喇叭设计、分析基本要领fo=斜振频率频响灵敏度HZfo(下线) fe(上线)（A+B+C+D）÷4= dB五．喇叭原理通过变化的音频信号输入到喇叭的音圈，导致音圈变化的电磁场，在固定的磁场（磁钢所构成的固定磁场）运动带动弹波、鼓纸及折环一致运动转化成机械振动发出声波。
喇叭的基础知识1. 喇叭的零件：A. 音圈的驅動力- 磁間隙中的磁場強度，單位為韋伯/ 。
- 音圈導線(銅線)的長度，單位為米。
- 流過音圈的電流，單位為安培。
這是喇叭驅動的公式，我們可用的資源為；- 磁間隙中的磁場強度，我們現在在華司上增加一片磁鐵，主要反應在磁場強度的增加。
- 音圈導線(銅線)的長度，兩層的音圈，我們改為四層，四層改六層，體現在長度的增加。
- 流過音圈的電流。
假如電路已經固定，8歐姆的喇叭，改成4歐姆，明顯的增加流過的電流，但通常不是我們來決定，而是客戶來決定。
B. 間隙設計的考量設計考量的重點在【紙管式的音圈；內間隙設計成一致，外間隙隨阻抗的變化而改變】。
【無紙管的音圈；外間隙設計成一致，我們考量上音圈製具的一致】。
C. 磁力線的分佈下圖(a)為我們的常規設計，磁力線作上下均勻的分佈。
但假如把它做成不等平面的設計如圖b，磁力線會被擠到上半部去；既圖上的上半部較多，下部較少。
注意：不等面的設計，在任何一邊都行。
意思是假如是內磁式，Yoke邊凸出，或華司邊凸出都行。
我們所生產這一系列的喇叭，為了不使音圈打到Yoke底部，都把音圈紙管往上移，所以我們應該把磁迴的設計成不等面，使裸露在上面的音圈還會被磁力線所含蓋，或許，這多出的部分，可以讓我們增加2db的音壓。
2. Fo ( Lowest resonant frequency；最低共振頻率) =Mo = 振動系的重量；包括鼓紙(振膜)、音圈、彈波的附加、防塵蓋、膠。
So = 振動系的柔順性；包括鼓紙(含鼓紙的邊緣Edge)、彈波。
測Fo值是在【自由音場】下測得，在我們實際的量測時，務必注意喇叭的前後不可有障礙物擋住，而影響氣流的流動，否則所得的值就不正確了。
比較正確的測試方式為用阻抗曲線測出的值，較準確。
通常測定Fo的電壓為1V，但我們會碰上喇叭的功率不足1V的情形，在這種情況下，我們會改用0.5V測，但必須載明於規格書上。
測試的電壓愈高，所測得Fo的值會愈低，所以必須要定出一個共同的規範。
喇叭基础知识一、扬声器的种类(按工作原理分)：……按扬声器的工作原理为分为:电动式(动圈式)、电磁式、静电式、压电式、离子式、气动式等.在各种类型的扬声器中,运用最多、最广泛的是电动式扬声器(动圈式),它是应用电动……原理的电声换能器.二、电动扬声器的组成：1.磁路系统：T铁、磁铁、华司2.振动系统：鼓纸、弹波、音圈3.辅助系统：支架、压边、防尘帽、端子、导线三、磁路系统中的各零件作用与要求：1. T铁、华司：作用：起导磁作用.要求：磁阻小,导磁率高的材料.目前,导磁率最高的材料是坡莫合金,其次为电工钝铁、硅钢片、低碳钢;因坡莫合金价格昂贵,不易加工,故喇叭界几乎没有人使用它,电工钝铁在高要求时有使用到,比如高档汽车喇叭,目前普遍使用的是低碳钢(含碳量在0.1%-0.6%之间),其优点是：(1).硬度适中,易加工成型;(2).价格便宜,在成本上有很大的优势;(3).导磁率高;2. 磁铁：扬声器所用的磁体大致可分为三类:(1).铝、镍、钴磁体:它是由铝、镍、钴、铁为主要成分浇铸而成,特点是磁能积高、剩磁高,曾在扬声器中广泛应用,但终因钴的缺乏,价格高逐步被铁氧体取代.使用注意事项:A.ALNico(铝镍钴)是高Br、低Hc的永磁材料,导磁率在3以上,宜做成长柱体或长棒体,尽量减少退磁场作用.B.ALNico永磁构成的磁路,必须整体饱和充磁,如拆卸之后再重新组装时,须再次饱和充磁.C.ALNico磁体本身矫顽力低,在使用过程中严禁使用任何铁器接触ALNico永磁体.D.ALNico磁体温度系数小.E.电阻为47UΩ.(2).铁氧体磁体:永磁铁氧体由氧化铁和锶(钡)等元素组成,具有较高的磁通密度和矫顽力,不氧化,性能稳定,是目前广泛应用的磁体,其成分为Mo、6Fe2O3,扬声器中主要应用各向异性(参数特性)钡铁氧体,锶铁氧体,用氧化钡(锶)和三氧化二铁粉末混合,在高温炉中熔烧而成,它具有材料来源容易、价格低廉、矫顽力大、对外磁场稳定等一系列优点.特性：A.Hc大,适合设计成扁平形状,即高与直径尺寸比小于1.B.价格便宜,耐氧化、腐蚀,重量轻.C.磁结晶的各向异性常数大,钡铁氧体K=3.2×10-1J/cm2..D.退磁曲线近似直线.E.电阻率高,P=104~106Ω.m(电阻1010us2).F.密度为4.6~5.1×103Kg.m3.G.导磁率低,为1.05~1.3.钡铁氧体与锶铁氧体优缺点:钡铁氧体：矫顽力大,相对磁场稳定,尺寸收缩性小,外观美观,但易碎.锶铁氧体：矫顽力要小,相对磁场稳定性差,尺寸收缩性大,易跑锶(在潮湿环境中吸收空气中的二氧化碳,表面呈现白色痕迹),不易碎.(3).稀土类磁体：稀土类磁体以钕铁硼磁体为代表,它的磁能积为铁氧体的10倍以上,资源丰富,是具有发展潜力的磁性材料,缺点是易生锈,居里温度低.钕铁硼最高使用温度：普通＜80℃,“Ｈ”＜120℃,SH＜150℃,UH＜180℃.铁氧体最高使用温度：普通-40℃~85℃,-55℃~125℃.电阻：50UΩ.磁铁作用：提供音圈磁场.性能要求：A.剩余磁感应强度(Br)大.B.矫顽力(Hc)高.C.最大磁能积(B×H)max大.四、磁场的形成：在原子、分子等物质微粒内部,存在着一种环形电流——分子电流.分子电流使每个物质微粒都成为一个微小的磁体,它的两极相当于两个磁极,在未被磁化时,内部各分子电流的取向是杂乱无章的,它们的磁场互相抵消,对外界不显磁性.当受到外界磁场的作用时,各分子电流的取向大致相同,从而对外显示出磁性.磁场可以由电流激发,也可由变化的电场激发.安培定则：用右手握螺线管,四指指向电流方向,则拇指指向为螺线管内部磁力线的方向.注意：磁力线是闭合曲线,在磁体外部磁力线从N极到S极,在磁体内部从S极到N极.由于空间的每一点都只能有一个磁场方向,因此两条磁力线不可能相交于一点.五、制程中磁间隙的磁通密度以及极性管理：影响磁体磁场大小的因素：A.电压充磁机B.电容量太多:体积大,电阻大.线圈圈数太少:电阻小,元件承受功率达不到.充台线径:原则上粗一点较好. R= L/S.P铁芯直径铁芯高度磁通密度：(1).充磁机：A.电压设定与监控.B.电容定期(半年或一年)检查.(2).充台：A.型号.B.主副线圈.(3).极性接线：A.外磁:左“＋”,右“－”.B.内磁:左“－”,右“＋”.六、电动扬声器工作原理：磁场的基本特性：是对其中的运动电荷或电流产生力的作用.载流导体通过磁场时,会受到一个电动力,其方向用左手定则判定.左手定则：伸开左手,使大拇指跟其余四个手指垂直,并且都跟手掌在一个平面内,把手伸入磁场中,让磁力线垂直穿入手心,并使伸开的四指指向电流的方向,则大拇指所指的方向就是通电导线所受安培力的方向(通电导线在磁场中的运动方向).方向与电流和磁场方向互相垂直,受力大小与电流、导线长度、磁通密度成正比,即F=BIL.工作原理：当音圈输入交变音频电流时,音圈受到一个交变推动力,产生交变运动,带动纸盒振动,反复推动空气而发声.磁路的形状：磁路的形状可分为外磁式和内磁式.(1).内磁式磁路:磁体置于中心,周围内导磁轭环绕.这种结构漏磁小,通常采用铝镍钴或钕铁硼磁体.(2).外磁式磁路:磁体位于磁路外,通常采用铁氧体,这种结构简单方便,但是漏磁较多.八、磁通密度：磁路设计除了满足结构方面的要求,还希望得到更大的磁通密度,以及尽可能小的失真.磁通密度是单位面积的磁通量,要加大磁通密度思路很明确,减小磁阻,选择良好的磁性材料,减小磁间隙处的面积.如图示:另一种增加磁通的办法是加宽磁通的通路,如上图示:T铁底部有一个锥形部份.对于高频扬声器,音圈振幅是较低的,这时可以将磁隙处导磁板减薄,提高单位面积磁通.信频程：表示一段频率范围(频率)大小的相对量. Fmax/Fmin=2n.周期：往复振动一次所需的时间.频率：每秒钟振动的次数.声压：有声波时,由于声波引起大气压力的变化.(Pa)声压级：有效声压P和基准声压Pr的比值的常用对数乘以20.(dB) LP=20Lg(P/Pr) 额定阻抗：是在阻抗曲线上低频共振频率以上的第一个阻抗最小值,在额定频率范围内,阻抗模值的最低值不应小于额定阻抗的80%. P=U 2/R.阻抗曲线：是指扬声器的阻抗模值随频率变化的曲线.在最低共振频率附近急剧上升,在高频率部分随音圈电感增加而加大.曲线的峰是由纸盆、音圈、弹波等振动系统共振造成的,而此曲线中部最小值相当于扬声器的额定阻抗,通常比直流电阻抗大10%-30%.○1.VC 直流阻抗 ○2.电感部分 ○3.反电动势部分 共振频率：在低频率某一频率其阻抗值最大,此时的频率称之为扬声器共振频率F0,即在阻抗曲线上扬声器阻抗模值随频率上升的第一个主峰对应的频率.扬声器是一个振动系统,共振频率与扬声器的质量和顺性有关,即振动系统的质量愈大,纸盆折环、弹波愈柔软,则顺性愈大,共振频率愈低,反之共振频率愈高.F0=1/2π√1/mc 增加振动系统质量固然可以降低共振频率,但质量增加会使扬声器输出声压降低,增加振动系统的柔软性(顺性)在一定范围内可以降低共振频率.品质因数是扬声器共振曲线尖锐程度的一种量度.(Q O )Q O 是抑制阻尼共振的重要参数,Q O 愈高,共振就愈强,由扬声器的阻抗曲线确定. 1 frf 0 2maxf 2-f 1 RV m 0×1/C 0(BL)2/RVQ O 与振动系统质量成正比,与磁隙磁通密度平方成反比,公式为m 0×1/C 0(BL)2/RV等效容积(Veq)：指在这个容积中空气的声顺与扬声器的声顺相等.它与共振频率、品质因素是音箱设计必须考虑的三个参数. Veq=Vb[(f b /f 0)-1]其中, Vb 表示箱体的内容积与被扬声器单元所占空间容积之差, f b 指装箱后的f 0,f 0指单体f 0.九、低失真磁路：1. 磁体非线性引起的失真：(1).在低频大振幅,音圈对磁隙相对位置变化较大,使磁性材料平均磁导率变化,影响音圈电感,使电流产生失真.(2).由于构成该磁路的磁性材料本身磁导率引起的失真,磁体本身具有磁滞回线的磁化结构.Qo= Qo= Qo=×Qo=在音圈周围的导磁柱及导磁板附近以三次谐波失真为主.通过磁体的磁通一般以二次谐波失真为主.1、电动式扬声器的工作原理是什么?答：当音圈输入交变音频电流时,音圈受到一个交变推动力产生交变运动,带动纸盆振动,反复推动空气而发声.2、影响扬声器F0的主要因素有哪些?答：主要因素有:弹波,鼓纸的顺性以及振动系统的质量.3、影响扬声器灵敏度的主要因素有哪些?答：音圈的直流阻抗(DCR),磁间隙中的磁通密度以及振动系统的质量.4、弹波材质60支纱棉布与32支纱棉布在变位与承受功率方面有何差别?答：在同等条件下,60支纱棉布比32支纱棉布变位要大,承受的功率要小.5、鼓纸悬边有哪两个重要功能?答：(1).支持和保持振膜的振动,使振膜能沿轴向方向自由振动,却不能横向移动,它保证音圈也能在磁隙中轴向移动.(2).悬边和弹波(无弹波例外)的顺性,共同构成扬声器的顺性,确定扬声器的谐振频率.6、音圈阻抗会对喇叭造成哪些影响?答：(1).交流阻抗 (2).频率响应7、一般如何决定实效周波数带域?答：在用正弦信号测得的频率响应曲线上,在灵敏度最大的区域内,取一个信频程带宽,在其中按1/3oct取四点计算声压级的算术平均值,下降10dB划一条平等于横坐标的直线,它与频率响应曲线高低两端的交点(即F2和F1)所对应频率范围,即为实效周波数带域.Welcome !!! 欢迎您的下载，资料仅供参考！。
喇叭简单分类及耳机喇叭相关原物料之介绍张德正龙声电声制品厂喇叭简单分类●1.用途分类● A.传统喇叭（loadspeaker)也就是音响喇叭● B.语音喇叭手机……● C.耳机喇叭● D.笔电喇叭喇叭简单分类●2.磁铁分类● A.铁氧体（NF/TF）● B.钕铁硼（N30-N38-N42-N7X…)喇叭简单分类●3.结构分类● A.外磁（音圈在磁铁内部）● B.内磁（音圈在磁铁外部）喇叭相关原物料之介绍 重点介绍耳机喇叭原料物料喇叭相关原物料之介绍1.胶壳:胶护盖等塑料件之材质，制程，用途及特性。
2.铁壳:铁护盖，不绣钢护盖等五金件之材质，制程，用途及特性。
3.振动片之材质，制程，用途及特性。
4.音圈之材质，制程，用途及特性。
5.磁铁之材质，制程，用途及特性。
喇叭相关原物料之介绍6.不织布，调音布，网布之材质，用途及特性。
7.铝钉，空心钉之材质，用途及特性。
8.基板之材质，用途及特性。
9.胶水之用途及其特性1.1.塑料件之材质介绍材质: ABS PA-757、ABS PA-777E、ABS+纤、PPSABS PA-757ABS PA-777E 硬度115116HDT(热变形温度)ANNEALED UNANNALED 99°C88°C120°C109°C1.2.塑料件~制程模具的射出可分为五个阶段:A.锁模阶段B.充填阶段C.保压阶段D.冷却阶段E.开模顶出1.2.塑料件之制程介绍A.锁模阶段1.2.塑料件之制程介绍B.充填阶段1.2.塑料件之制程介绍C.保压阶段1.2.塑料件之制程介绍D.冷却阶段1.2.塑料件之制程介绍E.开模顶出1.2.塑料件之成品质量的影响成型過程成品品質材料性質模具設計1.3.塑料件之特性及用途介绍塑料件之特性:喇叭的音质较铁壳软。
在喇叭的设计上有较多较的变化。
有较多的材质可以使用。
没有电镀和生锈问题。
缺点塑料件之用途:胶壳，胶护盖。
2.1.五金件之材质介绍2.1.1.材质:SPCC~硬、SPCD~中、SCPH~软。
一般而言，喇叭五金件的使用是spcc，会因为五金件的设计不同，成本的问题，而改用不同的材质。
2.2.五金件冷轧钢之电镀介绍目前甲品的电镀种类有两种~彩锌:其中三价铬28.2%，六价铬8.68，锌43.82%，水份19.3%。
白锌:工件表面生成的是一种无色透明的膜，而几乎不含铬。
电镀的种类有很多种:彩锌，蓝锌，白锌，镀镍，等等。
2.2.五金件冷轧钢之电镀介绍电镀基本流程2.2.1.前处理镀件在电镀之前，其表面的沾污，如油脂或尘埃必须要清理妥当。
在前处理的阶段通常包括使用初步碱性除垢，电解除油与酸洗以清除氧化皮和锈蚀，和其它表面活化方法。
个别前处理流程是根据镀件的种类及之后的电镀过程来设计的。
此外，一些镀件如铝，不锈钢或ABS 胶等则需要一些特殊的前处理。
2.2.五金件冷轧钢之电镀介绍电镀基本流程2.2.2.电镀电镀过程即是将一层金属薄层沉积在导电体表面上，来装饰镀件或防止生锈。
常见的金属电镀包括镍、铜、黄铜、铬、锌、银及金等。
2.2.五金件冷轧钢之电镀介绍电镀基本流程2.2.3.后处理后处理的主要工程是将镀件弄干以及作最后检验，在某些情况下电镀后工件需要进行转化涂层或喷漆，以提供保护层。
2.2.五金件冷轧钢之电镀介绍电镀基本流程2.2.4.清洗清洗是在电镀生产在线用水量最大的程序。
每个镀槽后通常有一组水洗程序用来避免镀件将残液带入其它程序而造成污染。
2.2.五金件冷轧钢之机台介绍连续模2.2.五金件冷轧钢之机台介绍料带2.3.五金件冷轧钢之特性及用途介绍产品具有光滑而细致之表面色泽。
产品机械性质具多样化且均匀之特性。
加工后之成品具有扩充及延伸性。
喇叭的音质较胶壳硬。
在喇叭的设计上比较没有变化。
没有较多的材质可以选用。
喇叭设计高度可以控制在较低。
在护盖的变化有限。
没有较多的材质可以选用。
铁护盖比胶护盖有较大的硬度。
3.1.振动片之材质介绍种类:PET，PEN，PEI，PI，PPS，PC, PU耐热度PET PEN PEI PI PPS PC PU 60°C85°C85°C100°C60°C100°C50°C3.2.振动片之制程介绍振动片成型方式:振动片的成型有分三个阶段和三个温度。
温度分低温、中温和高温。
阶段分冷却、保温和加温。
3.2振动片之制程介绍振动片成型流程:模具先到中温，模具下压，模具开始加温到高温的温度，到了高度模具开始冷却至低温，模具开启，振动片完成。
振动片成型温度:低温中温高温PET50130~140170~180PEN60~70150~160190~200PEI60~70150~160190~2003.3振动片之特性及用途介绍振动片的厚薄会影响喇叭的Fo值。
振动片的弧度会影响喇叭的曲线。
振动片的成型张数会影响喇叭的音质。
Φ10~φ16Φ17~φ36Φ36~φ57音乐用6μ~9μ9μ~12μ25μ通讯用9μ~12μ发声器25μ38μ~75μ38μ~75μ在喇叭本体中是用来推动空气使其发声的心脏3.3.振动片之特性及用途介绍4.1.音圈之材质介绍铝线:AW ~Copper-Clad Aluminum Wire2.HCCAW~ High-Tension Copper-Clad Aluminum Wire3.UCCAW~ Ultra High-Tension Copper-CladAluminum Wire铜线:1.General Magnet Wire (一般线)2.Self-Bonding Magnet Wire (融着线)3.Special Magnet Wire (特殊线)4.1.音圈之材质介绍導體絕緣皮膜融著皮膜導體銅融著皮膜絕緣皮膜4.2音圈之制程介绍音圈的制造可分3种:1.溶剂接着方法。
利用溶剂来接着音圈，也就是一般说的酒精线。
(居胜) 2.热风接着方法。
利用热风来接着音圈，也就是一般说的热烘线。
(力音) 3.通电接着方法。
利用热风来接着音圈，目前甲品没有用这种线。
上述音圈的制程也都是要使音圈的融着皮膜融化，使其有黏性，而形成音圈。
4.2音圈音圈之制程介绍音圈制造机4.4.音圈之特性及用途介绍铝线特性:同样线径的铝线只有铜线的1/3重。
铝线的直流电阻是铜线的1.5倍，其重量只有铜线的，因些在处理相同电流时，只铜线的1/2。
铝线的外层因为也包了一层铜，所以在焊接的方法和机器，可以比照一般铜线就可以了。
铜线性特:价钱便宜。
不易断线。
生产速度快。
用来推动振动片，再使振动片振动空气，让喇叭发声。
5.1.磁铁之材质介绍种类: 1.氧化铁(Ferrite) 2.钕铁錋(NdFeB) 3.橡胶磁4.钐钴磁5. 镍钴磁甲品目前只有使用氧化铁和钕铁錋物理性质:最高工作温度饱和磁化氧化铁250°C10 Oe钕铁錋80~180°C30~40 Oe5.2.磁铁-制程5.2.1氧化铁生产流程5.2磁铁-制程5.2.2.氧化铁生产设备混式研磨压型机烧结炉金加工设备5.2.磁铁之制程介绍5.2.2.钕铁錋生产流程5.2.磁铁之制程介绍5.2.2钕铁錋生产设备真空真空金加工熔炼炉气流磨压型机烧结炉设备5.3磁铁之特性及用途5.3.1.剩磁(Br):无外加磁场的情况下，磁石本质所具的磁性。
5.3.2.矫顽力(iHc):使磁石磁束密度为0，所需施加之反向外加磁场。
5.3.3.最大磁能积(BH):单位体积中磁石最大磁能的一个量值。
5.3.4.用来推动音圈。
6.1.不织布，调音布之材质介绍最主要的材料为人造纤维和石化纤维。
6.4.不织布，调音布之特性及用途6.4.1.不织布6.4.1.1.不织布越厚，低音越不足。
6.4.1.2.不织布越厚，可以承受的POWER越大。
6.4.2.调音布6.4.2.1.调音布越厚，低音越不足。
6.4.2.2.调音布越厚，可以承受的POWER越大。
用途:不织布和调音布最主要是在调整喇叭的透气量，其透气量的大小对喇叭会有POWER大小、高低音的平衡有关。
7.1.铝钉，空心钉~材质材质:铝钉~铝空心钉~黄铜7.2.铝钉，空心钉之用途及特性7.2.1.用于结合磁铁、华司和圆铁，使其不会脱落。
7.3.1.在高音音质的改善。
8.1基板~材质基板是由树脂、补强材和金属箔三者所组成。
种类: 1. 纸型材铜箔基板2.复合基板3.玻璃纤维布铜箔基板(FR-4)4.软/硬板8.2基板之用途用于音圈线和基板焊钖，并接收外在音源的讯号输入。
9.1胶水之介绍胶水的分类:因为各加厂商对于胶水的分类不尽相同，所以我们把甲品本身的胶水主要分为2大类。
9.1.1.甲苯系9.1.2.水胶系9.1.3.UV系9.1胶水之介绍護蓋膠劃線膠音圈膠定位膠振動片膠基板膠磁迴膠磁迴膠圓半膠不織布膠調音布膠9.1胶水之介绍1001V235S4378FB5115SC-608ZDA-XY11602H4501716催化剂定位胶○○○○划线胶○○○振动片○○○○圆半胶○磁回胶○护盖胶○基板胶○缺口胶○。
