[扬声器的种类和基本技术参数]扬声器有些种类

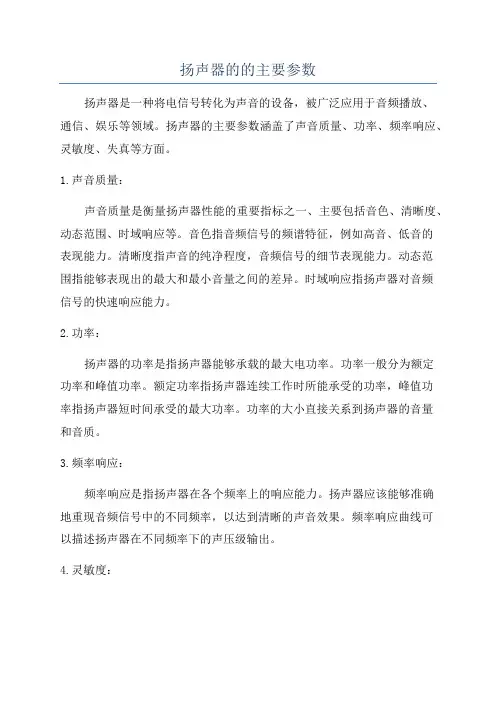

扬声器的的主要参数扬声器是一种将电信号转化为声音的设备，被广泛应用于音频播放、通信、娱乐等领域。

扬声器的主要参数涵盖了声音质量、功率、频率响应、灵敏度、失真等方面。

1.声音质量：声音质量是衡量扬声器性能的重要指标之一、主要包括音色、清晰度、动态范围、时域响应等。

音色指音频信号的频谱特征，例如高音、低音的表现能力。

清晰度指声音的纯净程度，音频信号的细节表现能力。

动态范围指能够表现出的最大和最小音量之间的差异。

时域响应指扬声器对音频信号的快速响应能力。

2.功率：扬声器的功率是指扬声器能够承载的最大电功率。

功率一般分为额定功率和峰值功率。

额定功率指扬声器连续工作时所能承受的功率，峰值功率指扬声器短时间承受的最大功率。

功率的大小直接关系到扬声器的音量和音质。

3.频率响应：频率响应是指扬声器在各个频率上的响应能力。

扬声器应该能够准确地重现音频信号中的不同频率，以达到清晰的声音效果。

频率响应曲线可以描述扬声器在不同频率下的声压级输出。

4.灵敏度：灵敏度是指扬声器在输入相同电信号时产生的声音压力级。

灵敏度越高，扬声器在相同电信号输入下，产生的声音越响亮。

灵敏度可以决定扬声器的音量输出范围。

5.失真：失真是指扬声器在声音再现过程中所引入的任何与源信号不一致的变化。

常见的失真包括谐波失真、非线性失真、相位失真等。

失真会降低声音的质量，因此选择低失真扬声器是非常重要的。

除了以上主要参数外，扬声器还有一些衍生的参数，例如阻抗、声音覆盖角度、尺寸等。

阻抗是指扬声器对电信号的阻力大小，一般以欧姆（Ω）为单位。

声音覆盖角度指扬声器在水平和垂直方向上对声音的覆盖范围。

尺寸是指扬声器的物理外观尺寸，通常以直径和深度表示。

总之，扬声器的主要参数包括声音质量、功率、频率响应、灵敏度和失真等。

这些参数对于扬声器的性能和音质都有着重要的影响，用户在购买和选择扬声器时应综合考虑这些参数来满足自己的需求。

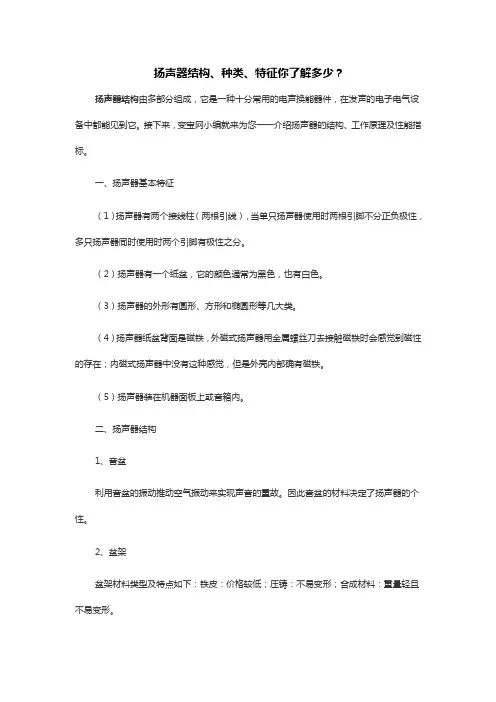

扬声器结构、种类、特征你了解多少？扬声器结构由多部分组成，它是一种十分常用的电声换能器件，在发声的电子电气设备中都能见到它。

接下来，变宝网小编就来为您一一介绍扬声器的结构、工作原理及性能指标。

一、扬声器基本特征（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。

（2）扬声器有一个纸盆，它的颜色通常为黑色，也有白色。

（3）扬声器的外形有圆形、方形和椭圆形等几大类。

（4）扬声器纸盆背面是磁铁，外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在；内磁式扬声器中没有这种感觉，但是外壳内部确有磁铁。

（5）扬声器装在机器面板上或音箱内。

二、扬声器结构1、音盆利用音盆的振动推动空气振动来实现声音的重故。

因此音盆的材料决定了扬声器的个性。

2、盆架盆架材料类型及特点如下：铁皮：价格较低；压铸：不易变形；合成材料：重量轻且不易变形。

音圈架大多是铝片。

由于音圈架需要考虑散热，铝皮散热好，重量轻，不变形。

也有用纸质的，但现已被淘汰。

现在还有一种KISV环氧树脂板，有较好的表现。

4、磁铁铁氧体：传统的最常用，体积大，价格低。

钕铁：其磁性是铁氧体的7倍，但不稳定，易被消磁，所以不能代替铁氧体。

锶磁：特点是效率高，但其体积做不大，因而只在高音扬声器上用。

5、支片支片又称弹簧板、弹波，是扬声器振动的支撑，定心支片主要材料有两种：棉织物和聚酰亚胺纤维。

6、折环折环是音盆与盆架的连接部分，用于支撑音盆的振动系统，并提供顺性恢复力和阻尼作用。

主要作用是防止灰尘、杂物进入磁隙中。

采用材料为纸、布、铝、塑料或碳纤维织物等，常用的形状是半球。

三、扬声器种类扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。

扬声器是一种把电信号转换成声音信号的电声器件。

确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能(電能——機械能——音能)方式转变为失真小并具有足够声压级的可听声音。

扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。

一、扬声器的构造我们最常见的扬声器为电动式锥形纸盆。

电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。

锥形纸盆扬声器大体由三大部份构成：1、磁回路系统（永磁体<磁铁>、芯柱<轭’U铁或T铁’、导磁板<华司>）。

2、振动系统（振动板<纸盆、音膜>、音圈）。

3、支撑辅助系统（定心支片<弹波>、盆架、垫边、端子板）。

对以上三大系统详细介绍：1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线(铜线/铝线)分两层(四层)绕在骨加上(纸管/铝片/胶片等)，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。

音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。

2、纸盆(鼓纸)：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。

天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。

由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。

3、折环(edge凸缘)：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。

折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。

由悬边与弹波所形成的刚性或柔顺性会影响音盆的移动速度,对于喇叭的全部柔顺性而言,弹波提供约为80%,悬边提供约为20%,悬边有两个功能,它的原始工作是保持音圈于极片间隙之中心,然而对于锥盆边缘的振动模式而言,悬边所造成的阻尼作用却非常的重要,悬边的厚度和材料的选择戏剧地改变喇叭的反应,对锥盆扭曲现象的阻尼与防止锥盆后方的音波反射回来的能力可以改变扭曲模式在振幅与相位的结合,使得它成为锥盆完整的元件和可实行响应的工具.4、定心支片(弹波)：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。

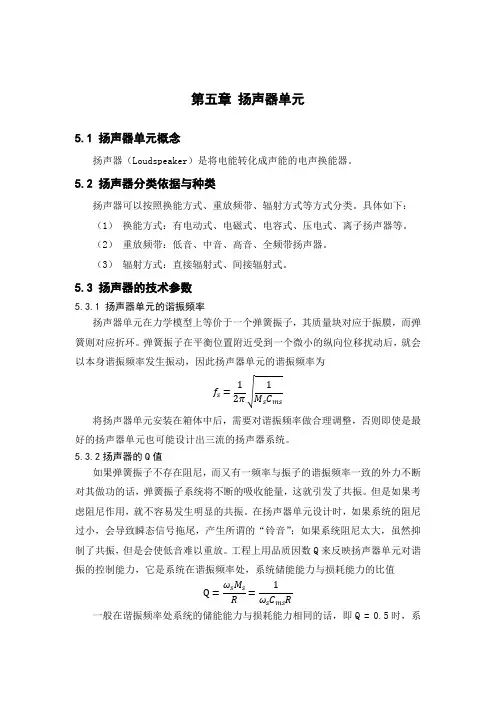

第五章扬声器单元5.1 扬声器单元概念扬声器（Loudspeaker）是将电能转化成声能的电声换能器。

5.2 扬声器分类依据与种类扬声器可以按照换能方式、重放频带、辐射方式等方式分类。

具体如下：（1）换能方式：有电动式、电磁式、电容式、压电式、离子扬声器等。

（2）重放频带：低音、中音、高音、全频带扬声器。

（3）辐射方式：直接辐射式、间接辐射式。

5.3 扬声器的技术参数5.3.1 扬声器单元的谐振频率扬声器单元在力学模型上等价于一个弹簧振子，其质量块对应于振膜，而弹簧则对应折环。

弹簧振子在平衡位置附近受到一个微小的纵向位移扰动后，就会以本身谐振频率发生振动，因此扬声器单元的谐振频率为f s=12π√1M s C ms将扬声器单元安装在箱体中后，需要对谐振频率做合理调整，否则即使是最好的扬声器单元也可能设计出三流的扬声器系统。

5.3.2扬声器的Q值如果弹簧振子不存在阻尼，而又有一频率与振子的谐振频率一致的外力不断对其做功的话，弹簧振子系统将不断的吸收能量，这就引发了共振。

但是如果考虑阻尼作用，就不容易发生明显的共振。

在扬声器单元设计时，如果系统的阻尼过小，会导致瞬态信号拖尾，产生所谓的“铃音”；如果系统阻尼太大，虽然抑制了共振，但是会使低音难以重放。

工程上用品质因数Q来反映扬声器单元对谐振的控制能力，它是系统在谐振频率处，系统储能能力与损耗能力的比值Q=ωs M sR=1ωs C ms R一般在谐振频率处系统的储能能力与损耗能力相同的话，即Q = 0.5时，系统处于临界阻尼状态，其瞬态响应波形最佳，但是从频域上分析的话，这时阻尼略过，低频衰减的略快。

下图是不同的Q值对应的响应曲线从图中看出，似乎Q值大点的话，其截止频率会低很多，因此可以选择Q值较高的扬声器来达到较好的低音效果，而确实高Q值的扬声器单元磁体也小，也很便宜。

但是为此付出的代价是频响上的尖峰跟糟糕的瞬态响应，高Q值的瞬态波形衰减是很慢的，在听感上会有“铃音”。

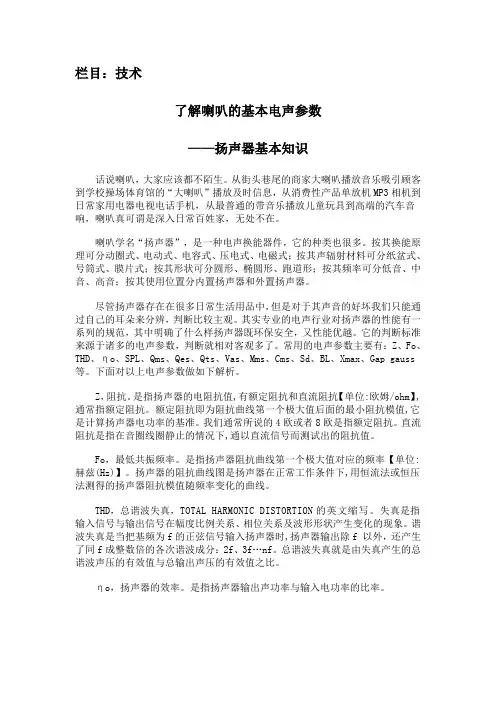

栏目：技术了解喇叭的基本电声参数——扬声器基本知识话说喇叭，大家应该都不陌生。

从街头巷尾的商家大喇叭播放音乐吸引顾客到学校操场体育馆的“大喇叭”播放及时信息，从消费性产品单放机MP3相机到日常家用电器电视电话手机，从最普通的带音乐播放儿童玩具到高端的汽车音响，喇叭真可谓是深入日常百姓家，无处不在。

喇叭学名“扬声器”，是一种电声换能器件，它的种类也很多。

按其换能原理可分动圈式、电动式、电容式、压电式、电磁式；按其声辐射材料可分纸盆式、号筒式、膜片式；按其形状可分圆形、椭圆形、跑道形；按其频率可分低音、中音、高音；按其使用位置分内置扬声器和外置扬声器。

尽管扬声器存在在很多日常生活用品中，但是对于其声音的好坏我们只能通过自己的耳朵来分辨，判断比较主观。

其实专业的电声行业对扬声器的性能有一系列的规范，其中明确了什么样扬声器既环保安全，又性能优越。

它的判断标准来源于诸多的电声参数，判断就相对客观多了。

常用的电声参数主要有：Z、Fo、THD、ηo、SPL、Qms、Qes、Qts、Vas、Mms、Cms、Sd、BL、Xmax、Gap gauss 等。

下面对以上电声参数做如下解析。

Z，阻抗。

是指扬声器的电阻抗值,有额定阻抗和直流阻抗【单位:欧姆/ohm】,通常指额定阻抗。

额定阻抗即为阻抗曲线第一个极大值后面的最小阻抗模值,它是计算扬声器电功率的基准。

我们通常所说的4欧或者8欧是指额定阻抗。

直流阻抗是指在音圈线圈静止的情况下,通以直流信号而测试出的阻抗值。

Fo，最低共振频率。

是指扬声器阻抗曲线第一个极大值对应的频率【单位:赫兹(Hz)】。

扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线。

THD，总谐波失真，TOTAL HARMONIC DISTORTION的英文缩写。

失真是指输入信号与输出信号在幅度比例关系、相位关系及波形形状产生变化的现象。

谐波失真是当把基频为f的正弦信号输入扬声器时,扬声器输出除f 以外，还产生了同f成整数倍的各次谐波成分：2f、3f…nf。

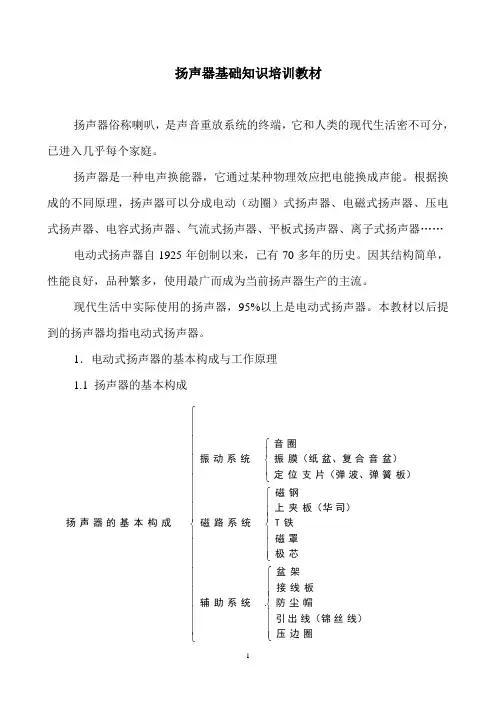

扬声器基础知识培训教材扬声器俗称喇叭，是声音重放系统的终端，它和人类的现代生活密不可分，已进入几乎每个家庭。

扬声器是一种电声换能器，它通过某种物理效应把电能换成声能。

根据换成的不同原理，扬声器可以分成电动（动圈）式扬声器、电磁式扬声器、压电式扬声器、电容式扬声器、气流式扬声器、平板式扬声器、离子式扬声器……电动式扬声器自1925年创制以来，已有70多年的历史。

因其结构简单，性能良好，品种繁多，使用最广而成为当前扬声器生产的主流。

现代生活中实际使用的扬声器，95%以上是电动式扬声器。

本教材以后提到的扬声器均指电动式扬声器。

1．电动式扬声器的基本构成与工作原理1.1 扬声器的基本构成⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧圈 边 压 线） 丝 线（锦 出 引 帽 尘 防 板 线 接 架 盆 . 统 系 助 辅 芯 极 罩 磁 铁T 司） 板（华 夹 上 钢 磁 统 系 路 磁 板） 簧 波、弹 片（弹 支 位 定 盆）音 合 盆、复 膜（纸 振 圈 音 统 系 动 振 成 构 本 基 的 器 声 扬1.1典型扬声器结构示意图：(见封面)1.3 扬声器零部件的作用和要求1.3.1音圈音圈是振动系统的策动源。

人们把它比喻成扬声器的“心脏”，足见其重要。

音圈的基本要求是：直流电阻符合设计规定；漆包线与线之间，线与骨架之间粘接牢固；有一定的耐热性，在扬声器使用中和长期最大功率试验中不散圈、不分离、不烧毁；外形圆整不变形；音圈骨架有一定的强度，在使用和试验中不变形。

音圈由漆包线和骨架组成。

漆包线的有：QA线（油性线）、QZ线（高强度线）、QAN线、LOCK线（一般耐温自粘线）、SV线（耐高温强力线）、CCAW线（铜包铝线）……骨架材料的有：纸、铝（AL）、石棉、玻纤、环氧树脂、工程塑料（Kapton）音圈一般为二层绕制，但也有四层绕制的。

音圈的抽头一般为单面抽头，但也有双面抽头，既便于阴搞串联，并联组合，又有利于振动时的均衡受力。

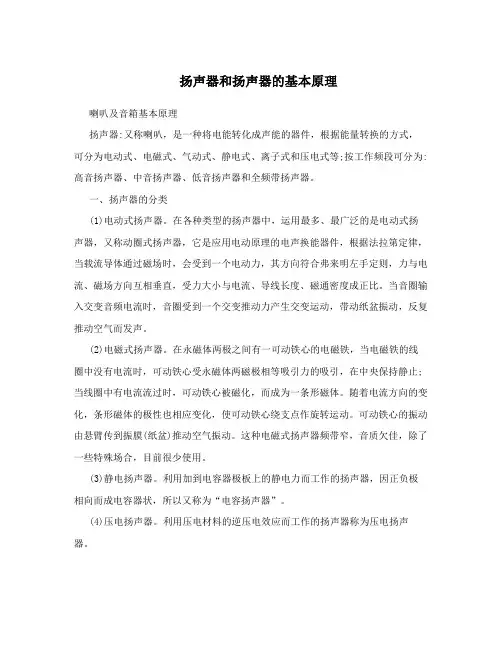

扬声器和扬声器的基本原理喇叭及音箱基本原理扬声器:又称喇叭，是一种将电能转化成声能的器件，根据能量转换的方式，可分为电动式、电磁式、气动式、静电式、离子式和压电式等;按工作频段可分为:高音扬声器、中音扬声器、低音扬声器和全频带扬声器。

一、扬声器的分类(1)电动式扬声器。

在各种类型的扬声器中，运用最多、最广泛的是电动式扬声器，又称动圈式扬声器，它是应用电动原理的电声换能器件，根据法拉第定律，当载流导体通过磁场时，会受到一个电动力，其方向符合弗来明左手定则，力与电流、磁场方向互相垂直，受力大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆振动，反复推动空气而发声。

(2)电磁式扬声器。

在永磁体两极之间有一可动铁心的电磁铁，当电磁铁的线圈中没有电流时，可动铁心受永磁体两磁极相等吸引力的吸引，在中央保持静止;当线圈中有电流流过时，可动铁心被磁化，而成为一条形磁体。

随着电流方向的变化，条形磁体的极性也相应变化，使可动铁心绕支点作旋转运动。

可动铁心的振动由悬臂传到振膜(纸盆)推动空气振动。

这种电磁式扬声器频带窄，音质欠佳，除了一些特殊场合，目前很少使用。

(3)静电扬声器。

利用加到电容器极板上的静电力而工作的扬声器，因正负极相向而成电容器状，所以又称为“电容扬声器”。

(4)压电扬声器。

利用压电材料的逆压电效应而工作的扬声器称为压电扬声器。

(5)离子扬声器。

在一般的状态下，空气的分子是中性的、不带电。

但经过高压放电后就成为带电的粒子，这种现象称游离化。

把游离化的空气利用音频电压振动，则产生声波，这就是离子扬声器的原理。

(6)气流调制扬声器，又称气流扬声器。

它是利用压缩空气作能源，利用音频电流调制气流发声的扬声器。

它的输出功率可达数千到上万声瓦。

效率约为15%。

气流扬声器主要用做高强度噪声环境试验的声源或远距离广播和对近海船只预报雾警及其他报警项目，作用距离可达10km，其频率范围可达100Hz~10kHz，声压级可达165dB~175dB。

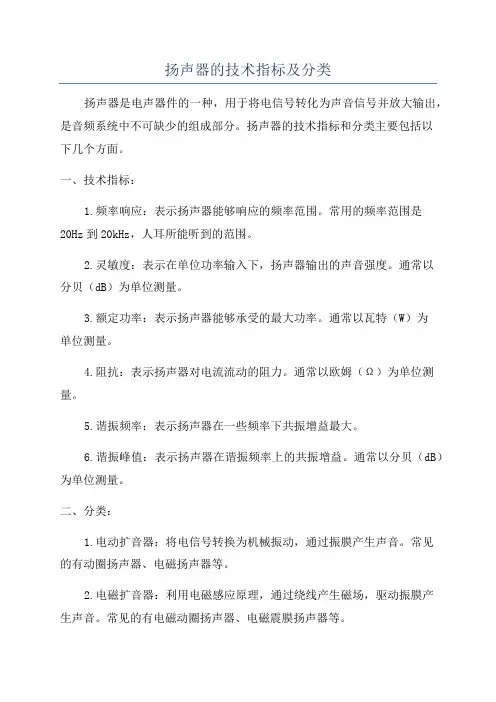

扬声器的技术指标及分类扬声器是电声器件的一种，用于将电信号转化为声音信号并放大输出，是音频系统中不可缺少的组成部分。

扬声器的技术指标和分类主要包括以下几个方面。

一、技术指标：1.频率响应：表示扬声器能够响应的频率范围。

常用的频率范围是20Hz到20kHz，人耳所能听到的范围。

2.灵敏度：表示在单位功率输入下，扬声器输出的声音强度。

通常以分贝（dB）为单位测量。

3.额定功率：表示扬声器能够承受的最大功率。

通常以瓦特（W）为单位测量。

4.阻抗：表示扬声器对电流流动的阻力。

通常以欧姆（Ω）为单位测量。

5.谐振频率：表示扬声器在一些频率下共振增益最大。

6.谐振峰值：表示扬声器在谐振频率上的共振增益。

通常以分贝（dB）为单位测量。

二、分类：1.电动扩音器：将电信号转换为机械振动，通过振膜产生声音。

常见的有动圈扬声器、电磁扬声器等。

2.电磁扩音器：利用电磁感应原理，通过绕线产生磁场，驱动振膜产生声音。

常见的有电磁动圈扬声器、电磁震膜扬声器等。

3.电容扩音器：利用电容原理产生声音，通过改变电场来控制声音的大小。

常见的有电容振膜扬声器。

4.电阻扩音器：利用电流通过电阻产生热效应，改变声音的大小。

常见的有电阻振膜扬声器。

5.音栓扩音器：利用空气流过音孔和障板产生共振效应，放大声音。

常见的有共振腔扬声器。

6.无线扩音器：利用无线电技术传输音频信号，无需线缆连接。

常见的有蓝牙扬声器、Wi-Fi扬声器等。

7.多声道扩音器：用于多声道音频系统，可以将音频信号分成多个声道输出。

常见的有2.1声道、5.1声道、7.1声道等。

以上是扬声器的技术指标及分类的基本介绍，扬声器的种类繁多，每种扩音器都有其特定的应用场景和优势。

在选择和使用扬声器时，需要根据实际需求和预算做出合适的选择。

扬声器基础知识目录一、概述 (2)1. 扬声器基本概念 (2)2. 扬声器应用领域 (3)3. 扬声器发展趋势 (4)二、扬声器基本构造与原理 (6)1. 磁路系统 (6)1.1 磁铁种类与特性 (7)1.2 磁极设计原理 (8)1.3 磁路材料的选用 (9)2. 驱动系统 (11)2.1 音圈与引线的连接方式 (11)2.2 驱动系统的振动模式 (13)2.3 驱动系统的输出能力 (14)3. 悬边及悬挂系统 (15)3.1 悬边材料的选择 (16)3.2 悬挂系统的结构设计 (17)3.3 振动系统的动态特性 (18)三、扬声器性能指标与评价方法 (20)1. 声学性能参数 (21)1.1 频率响应特性 (22)1.2 声压级与灵敏度 (23)1.3 总谐波失真及其他失真指标 (24)2. 电气性能参数评价要点介绍与测量方法 (24)一、概述扬声器是一种将电能转换为声音信号并通过空气传播的电子设备。

它广泛应用于各种场合，如家庭影院、音响系统、广播、电视、电话等。

扬声器的工作原理是利用电流在磁性线圈中产生磁场，使磁铁与钕铁硼磁体相互吸引或排斥，从而带动音膜振动，产生声音。

扬声器的主要组成部分包括磁铁、音膜、线圈和振膜等。

本文将对扬声器的基础知识进行简要介绍，包括扬声器的分类、性能参数、工作原理和应用等方面的内容。

1. 扬声器基本概念扬声器是音频系统中的核心组件之一，是一种电能转声能的转换设备。

它负责将电子信号中的低频信号转化为声波，以人类听觉感知的声音形式表现出来。

扬声器的基本工作原理是通过电流激发磁场与磁场的相互作用来推动声波的传导媒介，也就是音膜或振膜震动产生声音。

其主要构成包括磁铁、音圈、音膜、磁路以及箱体等部分。

扬声器的种类多样，按其应用场景和功能可分为多种类型，如落地式音箱、书架式音箱、监听音箱等。

它们各自具有不同的特性和性能参数，以满足不同的音频输出需求。

了解扬声器的基本概念对于理解和使用音频设备至关重要，它不仅能帮助我们更好地理解声音的产生和传输过程，还能为选择合适的音响系统提供基础指导。

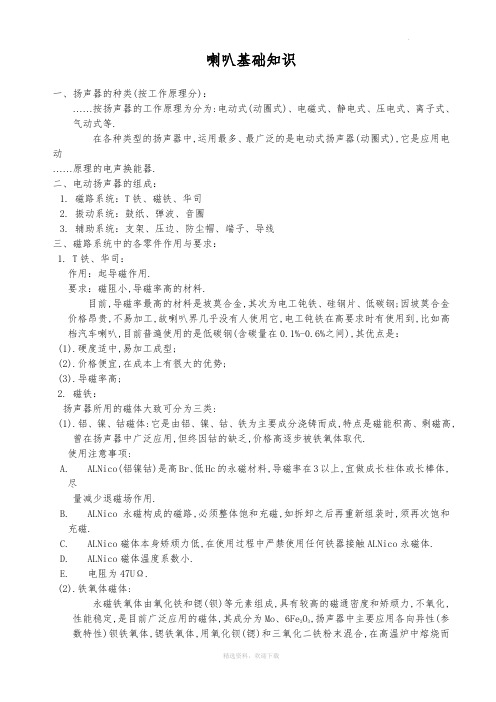

喇叭基础知识一、扬声器的种类(按工作原理分)：……按扬声器的工作原理为分为:电动式(动圈式)、电磁式、静电式、压电式、离子式、气动式等.在各种类型的扬声器中,运用最多、最广泛的是电动式扬声器(动圈式),它是应用电动……原理的电声换能器.二、电动扬声器的组成：1.磁路系统：T铁、磁铁、华司2.振动系统：鼓纸、弹波、音圈3.辅助系统：支架、压边、防尘帽、端子、导线三、磁路系统中的各零件作用与要求：1. T铁、华司：作用：起导磁作用.要求：磁阻小,导磁率高的材料.目前,导磁率最高的材料是坡莫合金,其次为电工钝铁、硅钢片、低碳钢;因坡莫合金价格昂贵,不易加工,故喇叭界几乎没有人使用它,电工钝铁在高要求时有使用到,比如高档汽车喇叭,目前普遍使用的是低碳钢(含碳量在0.1%-0.6%之间),其优点是：(1).硬度适中,易加工成型;(2).价格便宜,在成本上有很大的优势;(3).导磁率高;2. 磁铁：扬声器所用的磁体大致可分为三类:(1).铝、镍、钴磁体:它是由铝、镍、钴、铁为主要成分浇铸而成,特点是磁能积高、剩磁高,曾在扬声器中广泛应用,但终因钴的缺乏,价格高逐步被铁氧体取代.使用注意事项:A.ALNico(铝镍钴)是高Br、低Hc的永磁材料,导磁率在3以上,宜做成长柱体或长棒体,尽量减少退磁场作用.B.ALNico永磁构成的磁路,必须整体饱和充磁,如拆卸之后再重新组装时,须再次饱和充磁.C.ALNico磁体本身矫顽力低,在使用过程中严禁使用任何铁器接触ALNico永磁体.D.ALNico磁体温度系数小.E.电阻为47UΩ.(2).铁氧体磁体:永磁铁氧体由氧化铁和锶(钡)等元素组成,具有较高的磁通密度和矫顽力,不氧化,性能稳定,是目前广泛应用的磁体,其成分为Mo、6Fe2O3,扬声器中主要应用各向异性(参数特性)钡铁氧体,锶铁氧体,用氧化钡(锶)和三氧化二铁粉末混合,在高温炉中熔烧而成,它具有材料来源容易、价格低廉、矫顽力大、对外磁场稳定等一系列优点.特性：A.Hc大,适合设计成扁平形状,即高与直径尺寸比小于1.B.价格便宜,耐氧化、腐蚀,重量轻.C.磁结晶的各向异性常数大,钡铁氧体K=3.2×10-1J/cm2..D.退磁曲线近似直线.E.电阻率高,P=104~106Ω.m(电阻1010us2).F.密度为4.6~5.1×103Kg.m3.G.导磁率低,为1.05~1.3.钡铁氧体与锶铁氧体优缺点:钡铁氧体：矫顽力大,相对磁场稳定,尺寸收缩性小,外观美观,但易碎.锶铁氧体：矫顽力要小,相对磁场稳定性差,尺寸收缩性大,易跑锶(在潮湿环境中吸收空气中的二氧化碳,表面呈现白色痕迹),不易碎.(3).稀土类磁体：稀土类磁体以钕铁硼磁体为代表,它的磁能积为铁氧体的10倍以上,资源丰富,是具有发展潜力的磁性材料,缺点是易生锈,居里温度低.钕铁硼最高使用温度：普通＜80℃,“Ｈ”＜120℃,SH＜150℃,UH＜180℃.铁氧体最高使用温度：普通-40℃~85℃,-55℃~125℃.电阻：50UΩ.磁铁作用：提供音圈磁场.性能要求：A.剩余磁感应强度(Br)大.B.矫顽力(Hc)高.C.最大磁能积(B×H)max大.四、磁场的形成：在原子、分子等物质微粒内部,存在着一种环形电流——分子电流.分子电流使每个物质微粒都成为一个微小的磁体,它的两极相当于两个磁极,在未被磁化时,内部各分子电流的取向是杂乱无章的,它们的磁场互相抵消,对外界不显磁性.当受到外界磁场的作用时,各分子电流的取向大致相同,从而对外显示出磁性.磁场可以由电流激发,也可由变化的电场激发.安培定则：用右手握螺线管,四指指向电流方向,则拇指指向为螺线管内部磁力线的方向.注意：磁力线是闭合曲线,在磁体外部磁力线从N极到S极,在磁体内部从S极到N极.由于空间的每一点都只能有一个磁场方向,因此两条磁力线不可能相交于一点.五、制程中磁间隙的磁通密度以及极性管理：影响磁体磁场大小的因素：A.电压充磁机B.电容量太多:体积大,电阻大.线圈圈数太少:电阻小,元件承受功率达不到.充台线径:原则上粗一点较好. R= L/S.P铁芯直径铁芯高度磁通密度：(1).充磁机：A.电压设定与监控.B.电容定期(半年或一年)检查.(2).充台：A.型号.B.主副线圈.(3).极性接线：A.外磁:左“＋”,右“－”.B.内磁:左“－”,右“＋”.六、电动扬声器工作原理：磁场的基本特性：是对其中的运动电荷或电流产生力的作用.载流导体通过磁场时,会受到一个电动力,其方向用左手定则判定.左手定则：伸开左手,使大拇指跟其余四个手指垂直,并且都跟手掌在一个平面内,把手伸入磁场中,让磁力线垂直穿入手心,并使伸开的四指指向电流的方向,则大拇指所指的方向就是通电导线所受安培力的方向(通电导线在磁场中的运动方向).方向与电流和磁场方向互相垂直,受力大小与电流、导线长度、磁通密度成正比,即F=BIL.工作原理：当音圈输入交变音频电流时,音圈受到一个交变推动力,产生交变运动,带动纸盒振动,反复推动空气而发声.磁路的形状：磁路的形状可分为外磁式和内磁式.(1).内磁式磁路:磁体置于中心,周围内导磁轭环绕.这种结构漏磁小,通常采用铝镍钴或钕铁硼磁体.(2).外磁式磁路:磁体位于磁路外,通常采用铁氧体,这种结构简单方便,但是漏磁较多.八、磁通密度：磁路设计除了满足结构方面的要求,还希望得到更大的磁通密度,以及尽可能小的失真.磁通密度是单位面积的磁通量,要加大磁通密度思路很明确,减小磁阻,选择良好的磁性材料,减小磁间隙处的面积.如图示:另一种增加磁通的办法是加宽磁通的通路,如上图示:T铁底部有一个锥形部份.对于高频扬声器,音圈振幅是较低的,这时可以将磁隙处导磁板减薄,提高单位面积磁通.信频程：表示一段频率范围(频率)大小的相对量. Fmax/Fmin=2n.周期：往复振动一次所需的时间.频率：每秒钟振动的次数.声压：有声波时,由于声波引起大气压力的变化.(Pa)声压级：有效声压P和基准声压Pr的比值的常用对数乘以20.(dB) LP=20Lg(P/Pr) 额定阻抗：是在阻抗曲线上低频共振频率以上的第一个阻抗最小值,在额定频率范围内,阻抗模值的最低值不应小于额定阻抗的80%. P=U 2/R.阻抗曲线：是指扬声器的阻抗模值随频率变化的曲线.在最低共振频率附近急剧上升,在高频率部分随音圈电感增加而加大.曲线的峰是由纸盆、音圈、弹波等振动系统共振造成的,而此曲线中部最小值相当于扬声器的额定阻抗,通常比直流电阻抗大10%-30%.○1.VC 直流阻抗 ○2.电感部分 ○3.反电动势部分 共振频率：在低频率某一频率其阻抗值最大,此时的频率称之为扬声器共振频率F0,即在阻抗曲线上扬声器阻抗模值随频率上升的第一个主峰对应的频率.扬声器是一个振动系统,共振频率与扬声器的质量和顺性有关,即振动系统的质量愈大,纸盆折环、弹波愈柔软,则顺性愈大,共振频率愈低,反之共振频率愈高.F0=1/2π√1/mc 增加振动系统质量固然可以降低共振频率,但质量增加会使扬声器输出声压降低,增加振动系统的柔软性(顺性)在一定范围内可以降低共振频率.品质因数是扬声器共振曲线尖锐程度的一种量度.(Q O )Q O 是抑制阻尼共振的重要参数,Q O 愈高,共振就愈强,由扬声器的阻抗曲线确定. 1 frf 0 2maxf 2-f 1 RV m 0×1/C 0(BL)2/RVQ O 与振动系统质量成正比,与磁隙磁通密度平方成反比,公式为m 0×1/C 0(BL)2/RV等效容积(Veq)：指在这个容积中空气的声顺与扬声器的声顺相等.它与共振频率、品质因素是音箱设计必须考虑的三个参数. Veq=Vb[(f b /f 0)-1]其中, Vb 表示箱体的内容积与被扬声器单元所占空间容积之差, f b 指装箱后的f 0,f 0指单体f 0.九、低失真磁路：1. 磁体非线性引起的失真：(1).在低频大振幅,音圈对磁隙相对位置变化较大,使磁性材料平均磁导率变化,影响音圈电感,使电流产生失真.(2).由于构成该磁路的磁性材料本身磁导率引起的失真,磁体本身具有磁滞回线的磁化结构.Qo= Qo= Qo=×Qo=在音圈周围的导磁柱及导磁板附近以三次谐波失真为主.通过磁体的磁通一般以二次谐波失真为主.1、电动式扬声器的工作原理是什么?答：当音圈输入交变音频电流时,音圈受到一个交变推动力产生交变运动,带动纸盆振动,反复推动空气而发声.2、影响扬声器F0的主要因素有哪些?答：主要因素有:弹波,鼓纸的顺性以及振动系统的质量.3、影响扬声器灵敏度的主要因素有哪些?答：音圈的直流阻抗(DCR),磁间隙中的磁通密度以及振动系统的质量.4、弹波材质60支纱棉布与32支纱棉布在变位与承受功率方面有何差别?答：在同等条件下,60支纱棉布比32支纱棉布变位要大,承受的功率要小.5、鼓纸悬边有哪两个重要功能?答：(1).支持和保持振膜的振动,使振膜能沿轴向方向自由振动,却不能横向移动,它保证音圈也能在磁隙中轴向移动.(2).悬边和弹波(无弹波例外)的顺性,共同构成扬声器的顺性,确定扬声器的谐振频率.6、音圈阻抗会对喇叭造成哪些影响?答：(1).交流阻抗 (2).频率响应7、一般如何决定实效周波数带域?答：在用正弦信号测得的频率响应曲线上,在灵敏度最大的区域内,取一个信频程带宽,在其中按1/3oct取四点计算声压级的算术平均值,下降10dB划一条平等于横坐标的直线,它与频率响应曲线高低两端的交点(即F2和F1)所对应频率范围,即为实效周波数带域.Welcome !!! 欢迎您的下载，资料仅供参考！。

扬声器的主要技术参数及测量方法一、极性1、极性标志扬声器输入端的极性标志是指在扬声器输入端馈入信号时,扬声器膜片产生运行的方向与输入端所加信号极性之间关系的标志。

2、测量方法按规定馈给扬声器以瞬时直流电压，引起膜片向扬声器前方运行时，与电压正极相连接的输入端为扬声器正极，用红色或符号：“+”表示。

二、纯音检听1、特性解释在额定频率范围内，馈给扬声器以规定电压的正弦信号，检查扬声器的装配质量。

2、测量方法（1、）扬声器单元检听馈给扬声器正弦信号的电功率为二分之一额定噪声功率：U= WRn/2，一般在0.3m处检听，在此距离内应无反射物（试听室）。

扬声器单元不另加负载。

注：A、全频带及低频扬声器检听时，应从共振频率允许偏差下限向高频扫频。

B、中频、高频扬声器检听时，应从分频点频率开始向高频扫频。

C、高顺性扬声器检听时，可以在产品标准规定的声负载上进行。

应从共振频率允许偏差下限开始向高频扫频。

D、为便于检查垃圾声、碰圈声和机械声，在共振频率Fo附近必须检听，但可以规定馈给扬声器以较低的信号电压。

2 、扬声器系统检听馈给扬声器系统的正弦信号电压及检听距离由标准规定。

检听时由系统的下限频率开始向高频扫频，有衰减器时，一般将衰减器置于频率响应的平直位置或产品标准规定的位置。

三、额定阻抗扬声器的额定阻抗是一个由制造厂规定的纯电阻值，在确定信号源的有效电动率时，用它来代替扬声器。

额定阻抗是指阻抗曲线上紧跟在第一个极大值后面的极小值。

在额定频率范围内，阻抗模值的最低值一般不应小额定阻抗的80%（一般取±20%公差，例8±20%Ω）。

上面提到阻抗曲线----把阻抗值表示为频率的函数。

（如下图）额定阻抗的测试方法：用替代法进行，馈给扬声器的电流通常选用50mA±10%，测量原理图如下：测量时开关K先接通被测扬声器。

在扬声器辐射面前0.3m内应无反射物。

递增信号频率，若无其它规定，使频率停留在有效值电压表指示的第一个极大值后面的极小值处，然后将开关K接通Rk并调节电阻Rk，当电阻Rk上的电压与被测扬声器上的电压一致时，所指示的Rk值即可用于判定是否符合额定阻抗规定的要求。
