馈线自动化技术的实现及应用分析作者：万新云来源：《华中电力》2014年第04期摘要：馈线自动化属于配电网自动化技术中的重要组成部分。

馈线自动化技术是指通过数据通信以及计算机网络技术来对变电所馈线开关到用户表之前的馈电线路运行情况进行监控的技术。

馈线自动化技术的应用能够在很大程度上增强供电可靠性。

本文探讨了馈线自动化技术的主要作用，分析了馈线自动化技术在配电网中应用的几个问题。

关键词：馈线自动化；实现技术；应用一、馈线自动化技术的作用首先，馈线自动化技术的应用能够极大的降低停电时间，增强供电的稳定性。

城市供电网的规划主要是运用环网方式进行供电，同时利用负荷开关把供电线路进行分段，这样一来在定期检修维护时就能够进行分段检修，从而很好的避免因为检修维护而导致的长时间停电。

馈线自动化技术的应用还能够让电网故障段进行自动的隔离，让无故障区域自动恢复供电，极大的减少停电范围，一般的故障导致的停电能够在几分钟到十几分钟的时间内进行恢复，供电的稳定性得到显著提升。

其次，馈线自动化技术的运用能够有效降低电网损耗，增强供电质量。

馈线自动化系统的实现能够让配电网运行的经济效益最大化，同时还能够对电网电压进行实时的监控，能够对变压器输出电压进行自动调节，确保满足用户的需求，提高电压的合格率。

再次，馈线自动化技术的运用能够降低城市配电网的运行维护费用，更好的实现状态检修。

利用馈线自动化技术能够很好的对电力设备进行监控，从而为定期开展的电力设备状态检修工作提供准确的资料，能够让我们更科学的开展检修维护工作；同时，采用馈线自动化系统所提供的材料能够帮助我们对配电网故障点进行准确的确定，降低维修时间。

最后，馈线自动化系统的实现及应用从整体上来说可以降低电网建设的总成本。

虽然从某一方面来讲馈线自动化提高了短期的投资成本，但是从长期的利用及其发挥的功能来看，实则让配电网的经济效益得到了提高。

在过去我们为了确保重要电力用户的供电稳定性，通常都选择通过变电站直接双路或者多路进行供电，这样一来电力设备的利用率大大降低，电缆的投资也非常大，而当馈线自动化技术得以应用之后，我们可以科学的设计网络结构，当用户供电线路出现故障之后可以通过远程操作联络开关来让其他线路继续供电。

配电自动化馈线终端技术规范1. 引言配电自动化是现代电力系统中不可或缺的重要组成部分，而馈线终端作为配电网中的关键部件，起到了连接配电线路和用户、实现电能计量和监测等功能。

本文档旨在规范配电自动化馈线终端的技术要求，确保其正常运行和高效管理。

2. 术语定义•配电自动化：指应用现代信息技术和通信技术实现配电网设备的远程测控、自动化、智能化和信息化，提升配电系统的可靠性、经济性和运行质量。

•馈线终端：指安装在配电线路上的供电单位和用户之间，用于实现电能计量、监测、保护和通信等功能的设备。

3. 技术规范3.1 设备选型选择适用的馈线终端设备应满足以下要求：•符合国家相关标准和行业规范要求；•具备较高的可靠性和安全性；•支持多种通信方式，如以太网、无线通信等；•具备良好的抗干扰能力；•具备较大的存储容量，支持历史数据存储和查询。

3.2 设备安装馈线终端设备的安装应按照以下步骤进行：1.确定安装位置，应选择防潮、防尘、通风良好的地方；2.安装设备支架，并确保牢固可靠；3.连接设备的电源和通信线缆，确保连接正确无误；4.开启设备电源，进行设备初始化和设置。

3.3 设备功能配电自动化馈线终端应具备以下基本功能：•电能计量：能准确测量供电单位和用户的用电量，并能实现分时电能计量；•供电质量监测：能监测供电质量参数，如电压、电流、频率等，并及时报警；•远程通信：能与配电自动化系统进行远程通信，实现数据传输和命令下发等功能；•保护功能：能对电力系统中的故障进行检测和保护，如过电流、短路等故障；•数据存储和查询：能对历史数据进行存储和查询，方便后续分析和评估。

3.4 设备管理为了保证馈线终端设备的正常运行和高效管理，应进行以下管理措施：•定期检查设备的运行状态和通信连接情况，及时处理故障；•定期对设备进行维护和保养，确保设备的可靠性；•定期对设备进行固件升级和软件更新，以支持新的功能和修复已知问题；•建立设备档案，记录设备的基本信息、运行日志和维护记录；•定期对设备进行性能评估和优化，提高设备的运行效率和稳定性。

浅谈10kV配电网就地型馈线自动化工程应用发表时间：2018-10-10T16:20:40.197Z 来源：《防护工程》2018年第11期作者：孙豪文[导读] 遥控安全防护要求高和运维管理难度高等方面制约。

具有简洁、实用和经济的馈线自动化（FA）建设思路越来越成为发展趋势。

结合 10 kV 配电网FA建设实际，建设思路和认识开始趋同：由主站集中型向就地型转变，推广应用就地型FA。

孙豪文珠海许继电气有限公司广东珠海 519060摘要：随着我国经济的发展，人们对供电服务、供电可靠性和电能质量的要求越来越高，建设具有信息化、自动化、互动化特点智能配电网意义重大、需求迫切。

我国新一轮的配电自动化建设试点及推广是从2009年开始的，经过近十年的试点和推广建设，陆续受限于投资规模过大、遥控安全防护要求高和运维管理难度高等方面制约。

具有简洁、实用和经济的馈线自动化（FA）建设思路越来越成为发展趋势。

结合 10 kV 配电网FA建设实际，建设思路和认识开始趋同：由主站集中型向就地型转变，推广应用就地型FA。

关键词：馈线自动化（FA）；就地型；重合器；速动；缓动；引言：电力系统在高负荷供电压力运转下，即使是简单的馈线故障、故障巡查或检修停电，都严重影响供电可靠性，造成巨大的经济损失。

因此，就我国目前的10kv配电网FA发展现状而言，投资少、见效快、易实施、不依赖于系统和通信、维护简单的就地型FA工程应用的大力推广是势在必行。

如何提高10KV 就地型FA的应用，是电力配电网发展一个值得研究和探讨的课题。

1.配电网就地型FA技术原理及策略配电网FA根据故障处理方式不同可以分为集中型和就地型。

两者之间最主要的区别就是集中型依靠主站下发遥控命令实现馈线故障定位、隔离，主要分为主站集中全自动型和半自动型。

而就地型不依赖主站就地即可完成馈线故障定位、隔离，主要分为重合器式型、智能分布式保护型和用户分界动作型。

当馈线发生故障后，就地型FA根据变电站保护跳闸和重合闸配合，结合线路开关本身动作逻辑，在很短时间内就地实现故障定位、隔离和非故障区域的恢复供电。

配电网馈线自动化技术分析随着电力系统的发展和智能化水平的提升，配电网馈线自动化技术逐渐成为电力行业的热点话题。

馈线自动化技术是指利用先进的电力设备、智能化系统和通信技术，对配电网中的馈线进行实时监测、分析和控制，以提高配电网的可靠性、安全性和经济性。

本文将对配电网馈线自动化技术进行深入分析，从技术原理、功能特点、应用案例等方面展开讨论。

一、技术原理配电网馈线自动化技术是基于先进的智能终端设备和通信网络构建的智能化配电系统。

其主要包括以下几个方面的技术原理：1. 智能终端设备：配电网馈线自动化系统需要利用先进的智能终端设备，如智能开关、智能保护装置、智能电能表等，实现对配电网设备状态的检测、监视、保护和控制。

这些智能终端设备具有高精度、高稳定性、快速响应等特点，能够实时采集电力系统数据，为系统的自动化运行提供可靠的数据支持。

2. 通信网络：配电网馈线自动化系统需要建立可靠的通信网络，将各个智能终端设备连接在一起，实现数据的互联互通。

通信网络可以采用有线通信、无线通信等多种技术手段，满足不同环境下的通信需求，确保系统的稳定性和可靠性。

3. 智能控制系统：配电网馈线自动化系统需要配备智能控制系统，利用先进的控制算法和逻辑判定，实现对配电网设备的自动化控制。

智能控制系统能够根据系统状态实时调整操作策略，提高系统的运行效率和安全性。

以上几个方面的技术原理共同构成了配电网馈线自动化技术的核心内容，为电力系统的智能化运行提供了重要的技术支持。

二、功能特点配电网馈线自动化技术具有以下几个主要的功能特点：1. 实时监测与控制：配电网馈线自动化技术能够实时监测配电网设备的运行状态和负荷情况，及时发现故障和异常情况，并采取相应的控制措施，保障系统的安全稳定运行。

2. 智能化分析与判断：配电网馈线自动化技术能够通过智能分析和判断技术，对电力系统的运行情况进行实时评估和分析，为系统的运行优化提供决策支持。

3. 快速故障定位与恢复：配电网馈线自动化技术能够快速定位故障点，并自动切除故障区域，实现自动化的故障恢复，缩短故障处理时间，提高系统的可靠性和供电质量。

10kV配电网馈线自动化系统控制技术分析及应用葛树国,沈家新(佛山市顺德电力设计院有限公司,广东佛山　528300) 摘　要:本文介绍了10kV 配电网馈线自动化系统的控制方式及应用,馈线自动化的典型控制技术方案,着重对馈线自动化控制技术方式进行了分析比较,对就地式馈线自动化重合器方式、智能分布式控制方式,以及主站监控式、子站监控式的集中式馈线自动化作了详细的论述,总结了各种馈线自动化技术方案在不同供电区域的应用。

关键词:馈线自动化;控制技术;控制方式;就地控制;远方控制;分布式智能控制 中图分类号:T M 246+.5 文献标识码:A 文章编号:1006—7981(2012)15—0096—03 馈线自动化控制是指在正常情况下,远方实时监控馈线分段开关与联络开关,并实现线路开关的远方合闸和分闸操作,在故障时获取故障记录,并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。

1　馈线自动化的控制方式及功能1.1　控制方式馈线自动化[1]的控制方式分为远方控制和就地控制,这与配电网中可控设备(主要是开关设备)的功能有关。

如果开关设备是电动负荷开关,并有通信设备,那就可以实现远方控制分闸或合闸;如果开关设备是重合器、分段器、重合分段器,它们的分闸或合闸是由这些设备被设定的自身功能所控制,这称为就地控制。

远方控制又可分为集中式和分散式两类。

所谓集中式,是指由SC ADA 系统根据从F TU 获得的信息,经过判断作出控制,亦称为主从式;分散式是指FT U 向馈线中相关的开关控制设备发出信息,各控制器根据收到的信息综合判断后实施对所控开关设备的控制。

1.2　控制功能运行状态监控[2]:监控内容主要包括所有被监控的线路(包括主干线和各支路)的电压、电流、有功功率、无功功率、功率因数、电能量等电气参数。

能够实时显示配电网络的运行工况:实时监视10kV 线路分段开关、联络开关等设备运行状态;线路分段开关和联络开关的遥控;通过运行状态的监测,可以实现远动或者三遥(遥信、遥测、遥控)的功能。

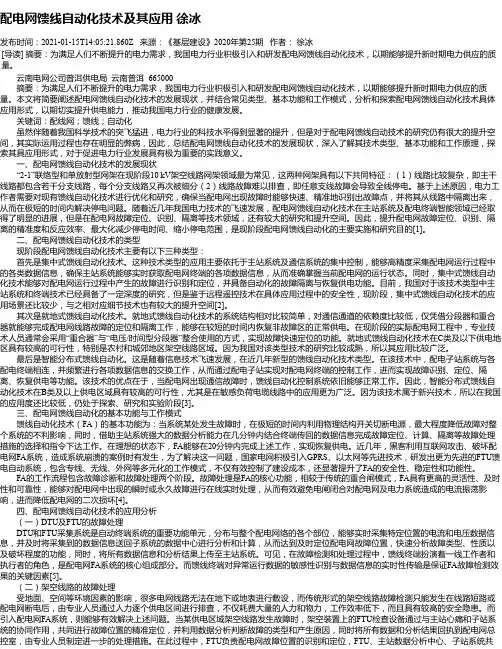

配电网馈线自动化技术及其应用徐冰发布时间：2021-01-15T14:05:21.860Z 来源：《基层建设》2020年第25期作者：徐冰[导读] 摘要：为满足人们不断提升的电力需求，我国电力行业积极引入和研发配电网馈线自动化技术，以期能够提升新时期电力供应的质量。

云南电网公司普洱供电局云南普洱 665000摘要：为满足人们不断提升的电力需求，我国电力行业积极引入和研发配电网馈线自动化技术，以期能够提升新时期电力供应的质量。

本文将简要阐述配电网馈线自动化技术的发展现状，并结合常见类型、基本功能和工作模式，分析和探索配电网馈线自动化技术具体应用形式，以期切实提升供电能力，推动我国电力行业的健康发展。

关键词：配线网；馈线；自动化虽然伴随着我国科学技术的突飞猛进，电力行业的科技水平得到显著的提升，但是对于配电网馈线自动技术的研究仍有很大的提升空间，其实际运用过程也存在明显的弊病，因此，总结配电网馈线自动化技术的发展现状，深入了解其技术类型、基本功能和工作原理，探索其具应用形式，对于促进电力行业发展具有极为重要的实践意义。

一、配电网馈线自动化技术的发展现状“2-1”联络型和单放射型网架在现阶段10 kV架空线路网架领域最为常见，这两种网架具有以下共同特征：（1）线路比较复杂，即主干线路都包含若干分支线路，每个分支线路又再次被细分（2）线路故障难以排查，即任意支线故障会导致全线停电。

基于上述原因，电力工作者需要对现有馈线自动化技术进行优化和研究，确保当配电网出现故障时能够快速、精准地识别出故障点，并将其从线路中隔离出来，从而在极短的时间内解决停电问题。

随着近几年我国电力技术的飞速发展，配电网馈线自动化技术在主站系统及配电终端智能领域已经取得了明显的进展，但是在配电网故障定位、识别、隔离等技术领域，还有较大的研究和提升空间。

因此，提升配电网故障定位、识别、隔离的精准度和反应效率、最大化减少停电时间、缩小停电范围，是现阶段配电网馈线自动化的主要实施和研究目的[1]。

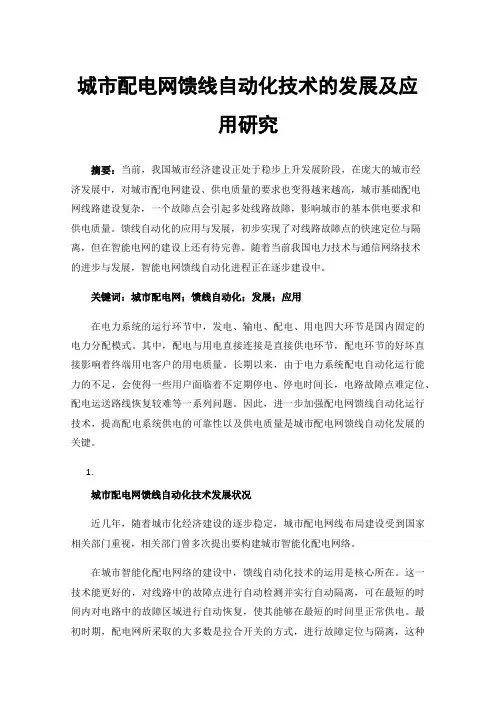

城市配电网馈线自动化技术的发展及应用研究摘要：当前，我国城市经济建设正处于稳步上升发展阶段，在庞大的城市经济发展中，对城市配电网建设、供电质量的要求也变得越来越高，城市基础配电网线路建设复杂，一个故障点会引起多处线路故障，影响城市的基本供电要求和供电质量。

馈线自动化的应用与发展，初步实现了对线路故障点的快速定位与隔离，但在智能电网的建设上还有待完善。

随着当前我国电力技术与通信网络技术的进步与发展，智能电网馈线自动化进程正在逐步建设中。

关键词：城市配电网；馈线自动化；发展；应用在电力系统的运行环节中，发电、输电、配电、用电四大环节是国内固定的电力分配模式。

其中，配电与用电直接连接是直接供电环节，配电环节的好坏直接影响着终端用电客户的用电质量。

长期以来，由于电力系统配电自动化运行能力的不足，会使得一些用户面临着不定期停电、停电时间长，电路故障点难定位、配电运送路线恢复较难等一系列问题。

因此，进一步加强配电网馈线自动化运行技术，提高配电系统供电的可靠性以及供电质量是城市配电网馈线自动化发展的关键。

1.城市配电网馈线自动化技术发展状况近几年，随着城市化经济建设的逐步稳定，城市配电网线布局建设受到国家相关部门重视，相关部门曾多次提出要构建城市智能化配电网络。

在城市智能化配电网络的建设中，馈线自动化技术的运用是核心所在。

这一技术能更好的，对线路中的故障点进行自动检测并实行自动隔离，可在最短的时间内对电路中的故障区域进行自动恢复，使其能够在最短的时间里正常供电。

最初时期，配电网所采取的大多数是拉合开关的方式，进行故障定位与隔离，这种方式大多是要人工配合操作，在该方式中对电路故障点的定位时间较长，人们在后来逐渐采用的是重合功能断路器，来实现故障点的定位与隔离，虽然这种方式不需要人工进行干预，但在各个故障点、断路器之间的通讯关系会受到阻碍，所以仍然存在着对，故障点进行定位时间较长的问题，并且电路之间的接线较为复杂，很难实现对各个断路器之间的有效保障，实际应用限制较大。

FTT100-S8481 馈线自动化测试仪产品说明书版本：V1.01上海金智晟东电力科技有限公司江苏金智科技股份有限公司FTT100-S8481馈线自动化测试仪产品说明书第2页目录1 概述 (4)2 技术指标 (5)2.1 供电电源和环境要求 (5)2.2 电流电压输出 (5)2.2.1 电流输出 (5)2.2.2 电压输出 (5)2.3 开入开出通道指标 (6)2.3.1 开关量输出 (6)2.3.2 开关量输入 (6)2.4 通信参数 (6)2.5 GPS对时和时钟保持 (7)2.6 显示屏参数 (7)3 功能特点 (7)3.1 模拟电压电流功能 (7)3.2 模拟断路器功能 (7)3.3 同步功能 (7)3.4 便携设计及人性化操作 (7)3.5 多种方案的运行/故障状态的全线路仿真 (8)3.6 测试记录 (9)4 接口信息 (10)4.1 交流输出部分 (10)4.2 开入开出端子 (11)4.2.1 开入 (11)4.2.2 开出 (11)4.2.3 开关状态模拟 (11)4.3 前面板接口 (12)4.3.1 USB接口 (12)4.3.2 网络接口 (13)4.3.3 串口 (13)4.3.4 GPS天线接口 (13)4.3.5 “Line IN”和”Line OUT” (13)4.4 电源接口 (13)5尺寸重量 (13)第3页1概述FTT100-S8481馈线自动化测试仪（以下简称FTT）是上海金智晟东电力科技有限公司自主研发的馈线自动化测试设备，其外观如图所示。

图 1供电公司实施馈线自动化时，投运前一项关键任务就是对实施项目进行全线停电测试，但因为馈线自动化测试与配电DSCADA主站、通信系统、变电站自动化系统等紧密相关，涉及到继电保护、远动以及通信等多个专业；新建线路送电之前，往往不具备全线测试条件；送电之后再停电测试会影响居民用户以及工业用户的生活与生产；老线路改造全线停电测试会造成用户用电中断。

10kV电力配网馈线自动化技术分析摘要：在我国社会经济快速发展的背景下，各行各业的生活和工作都离不开电力的有效支撑，因此，人们对于用电量的需求也呈现出逐年攀升的状态。

为了能够确保供电的可靠性和稳定性，为电力行业提出了更高的要求和标准。

电力配网馈线自动化是配网自动化中的重要组成部分，他不仅能够实现对配电线路运行情况的实施监督，而且还能够在第一时间内发现故障线路，并且将故障线路进行有效的切除，进而确保供电的稳定性和可靠性。

所以，10千伏电力配网馈线自动化技术对于确保电网的安全运行起到了非常重要的作用。

本文主要对10千伏电力配网馈线自动化技术进行了详细的分析与探讨，希望能够为电力行业的快速发展提供参考性的意见或者是建议。

关键词：10千伏、电力配网馈线自动化、技术分析引言：在配电网正常运行的前提下，馈线自动化技术不仅能够对馈线的电压、电流及分段开关的实时状态进行远程的监控和管理，同时还能够通过远程的操作实现线路的开合和分闸内容，尤其是当配电网出现故障的时候，配网馈线自动化系统更是能够在最快的时间将故障进行有效的隔离，进而确保其他线路的稳定运行。

从目前来看，10千伏电力配网馈线自动化技术已经被广泛的应用到配电网中。

一、配电网馈线自动化技术的主要功能在配网自动化系统中，配网的馈线自动化系统不仅具有远程监控的功能，而且还能够将馈线在运行过程中出现的故障问题进行实时的解决与处理。

在进行故障处理的过程中不仅能够把馈线的运行负荷进行重新的优化与整合，以此来确保配电网供电系统的安全稳定运行。

除此之外，在电力系统正常运行的过程中，配电网馈线的自动化系统还能够实现将超负荷运行的配电网系统进行系统的正常切换功能，以此来实现对整个配电系统的正常运行设计。

在完成以上功能的过程中，馈线自动化技术主要是通过馈线开关来实现对配电网系统的远程监控操作的。

与此同时配网馈线自动化系统还能够实现对操作的内容进行详细的记录功能[1]。

二、10千伏电力配网馈线自动化技术的工作原理当10千伏电力配网馈线在自动化的系统中正常运行时，在对于馈线运行过程中出现得故障问题的决绝措施主要是通过与电力系统的变电站出现断路器设备的有效配合下，才能够及时的将出现的故障问题进行隔离或者是解决处理。

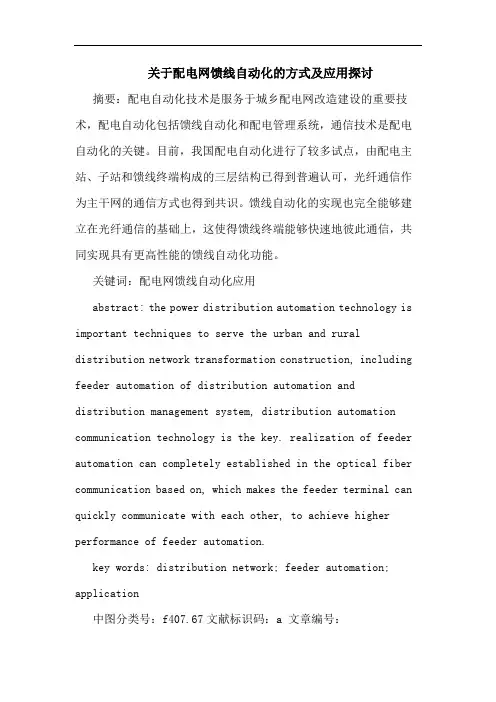

关于配电网馈线自动化的方式及应用探讨摘要：配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。
