定时器指令

定时器指令

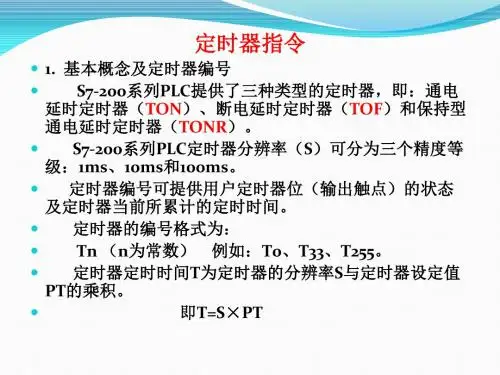

定时器的编号格式为：
Tn （n为常数） 例如：T0、T33、T255。
定时器定时时间T为定时器的分辨率S与定时器设定值 PT的乘积。

即T=S×PT

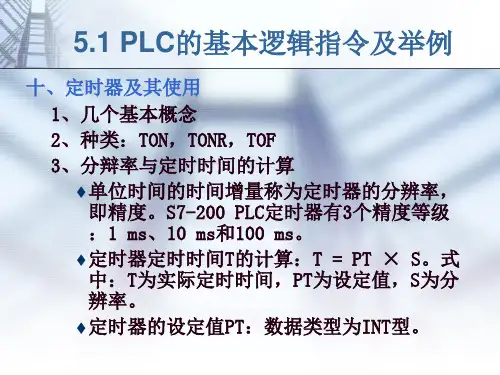

定时器的定时时间为T = PT×S分辨率。式中： T为实际定时时间，PT为设定值，S为分辨率。
2. 下面介绍接通延时型定时器（TON）：
TON用于通电后单一时间间隔的计时。
TON：接通延时定时器指令助记符；

Tn：定时器编号；
IN：定时器定时输入控制端；

PT：定时设定值输入端。
输入端（IN）接通时，定时器位为OFF，定时器开始从当前值0 （加1）开始记时，当前值大于等于设定值时（PT=1～32767），定 器复位，即当前时器位变为ON，定时器对应的常开触点闭合。输入端 断开时，定时值被清零，定时器位为OFF。
液体混合装置
控制要求：
1、按下启动按钮SB1后，电磁 阀YV1接通，液体A流入容器； 2、到达液位I时，YV1关闭， YV2接通，液体B流入容器； 3、到达液位H时，YV2关闭， 同时启动电动机M搅拌； 4、1分钟后停止搅拌，这时 YV3接通，放出混合液体； 5、当液位下降到L后，延时2S 后YV3断电关闭，并同时开始 新的周期。
否则断开。
例如： 判断VB0 大于等于VB1 判断T37当前值是否等于100
示例：若Q0.0、Q0.1、Q0.2外接三盏指示灯，观察三盏灯的现象。
SM0.5
0
2 1
现象：Q0.0、Q0.1轮流显示（每一秒变化一次），Q0.2观察不到亮，由于 显示时间过短，只有一个扫描周期。
实例：密码锁设计
有一密码锁，它有5个按键，SB1为开锁键，按下SB1才 能开锁工作。开锁条件：先SB2按压3次，后SB3按压2次， 锁才能被打开，SB4为复位键，SB5为报警键。当按下开锁 键，条件不满足时，报警。试编写密码锁控制器程序。

定时器指令资料

定时器指令资料
指令格式:
功能举例:
电器与可编程控制器技术
2020年10月4日
太原工业学院自动化系
时序图:
电器与可编程控制器技术
2020年10月4日
太原工业学院自动化系
例.几种延时的实现 1.延时脉冲
%I00081
%Q00001
6S
电器与可编程控制器技术
2020年10月4日
太原工业学院自动化系
2.延时断开
（1） %I00081
做为二进制表达式输入输出以及函数和调用 的位参数(例如PSB)。 ➢ 这个特征只适用于保持型存储器的位变量。 ➢ 可使用编程器或者HMI 将字中的某一位设 定为ON 或OFF，也可以监控这一位。 ➢ C 块也可以对字中的某一位进行读取，更 改和写入操作。
2020年10月4日
太原工业学院自动化系
举例
太原工业学院自动化系
电器与可编程控制器技术（3）定 Nhomakorabea器的存储器
每个定时器使用 %R、%W、%P或%L的一 元的三字数组或符号存储器来存储信息
当前值(CV) 预设值(PV)
控制字
Word1 Word2 Word3
可读不可写 可读可写 可读不可写
2020年10月4日
太原工业学院自动化系
➢定时器的可用操作数
定时器指令
2020/10/4
自动化系 刘彬
电器与可编程控制器技术
定时器指令
一、 定时触点
PACSystems有四个定时触点能用来提供到其他程 序功能块能流的规则脉冲。定时触点以方形波形式每 0.01秒、0.1秒、1.0秒和 1分循环开和关。
存储器 %S0003 %S0004 %S0005 %S0006
当它接收能流时计时，在能流停止时保 持其当前值

定时器指令

定时器指令

Network7 M0.1 M0.3 M0.4 Network8 M0.2 Network9 M0.4 Network10 M0.2 M0.3 M0.4
Q0.2 ( )
Q0.4 ( ) Q0.5 ( ) Q0.6 ( )
M0.2 M0.3 M0.4 Network7
4) 保持与释放交替变化 控制要求：试设计程序实现如图所示时序。
Network1 I0.1 I0.2 I0.3 I0.4 I0.5 Q0.1
( )
Q0.1 Network2 I0.2 I0.1 I0.3 Q0.2 Network3 I0.3 I0.1 I0.2 Q0.3 Network4 I0.4 I0.1 I0.2 I0.3 I0.5 Q0.4
( )
I0.4 I0.5 Q0.2
3） 保持型通电延时定时器TONR 用于对许多间隔的累计定时。当输入端（IN） 接通时，定时器开始计时，当前值从0开始加1计 数，当前值大于等于设定值（PT）时，定时器位 置1；当输入IN无效时，当前值保持，IN再次有 效时，当前值在原保持值基础上继续计数， TONR定时器用复位指令R进行复位，复位后定 时器当前值清零，定时器位为OFF。
四、典型程序分析
闪烁电路
延时接通/断开电路
点亮10s
4.1.2.小车自动往返运动的梯形图设计
2.记忆通电延时型工作原理分析
2） 断电延时定时器TOF（Off-Delay Timer）
输入端（IN）接通时，定时器位为ON，当 前值为0。当输入端由接通到断开时，定时器的 当前值从0开始加1计数，当前值等于设定值 （PT）时，输出位变为OFF，当前值保持不变， 停止计时。
3.断电延时型定时器工作原理分析
10ms 定时器则由系统在每个扫描周期开始自动刷新

定时器指令

定时器指令
TONR定时器只能用复位指令R对其进行复位操作。 TONR复位后，定时器位为OFF，当前值为0。
指令格式：TONR Txxx，PT
5.1 PLC的基本逻辑指令及举例
（3）断开延时定时器TOF（Off-Delay Timer）
断开延时定时器用于断电后的单一间隔时间计时。 上电周期或首次扫描，定时器位为OFF，当前值为0。 输入端接通时，定时器位为ON，当前值为0。当输入端
（2）增减计数器CTUD
增减计数器有两个计数脉冲输入端：CU输入端用于递增 计数，CD输入端用于递减计数。
首次扫描时，计数器位为OFF，当前值为0。CU输入的每 个上升沿，计数器当前值增加1个单位；增减计数器当 前值计数到32 767（最大值）后，下一个CU输入的上升 沿将使当前值跳变为最小值（-32 768）；当前值达到 最小值-32 768后，下一个CD输入的上升沿将使当前值 跳变为最大值32767。
计数器当前值：其值是一个存储单元，它用来存 储计数器当前所累计的脉冲个数，用16位符号整 数来表示，最大数值为32 767。
5.1 PLC的基本逻辑指令及举例
3、指令
5.1 PLC的基本逻辑指令及举例
（1）增计数器CTU
首次扫描时，计数器位为OFF，当前值为0。 在计数脉冲输入端CU的每个上升沿，计数器计数1次，当
闭
5.1 PLC的基本逻辑指令及举例
十一、计数器及其使用 1、种类：CTD, CTUD, CTD 2、编号
计数器的编号用计数器名称和数字（0~255）组 成，即C***，如C6。计数器的编号包含两方面的 信息：计数器的位和计数器当前值。
计数器位：计数器位和继电器一样是一个开关量 ，表示计数器是否发生动作的状态。当计数器的 当前值达到设定值时，该位被置位为ON。

定时器指令

定时器指令

定时器指令定时器指令定时器可以提供等待时间或监控时间,定时器还可产生一定宽度的脉冲,亦可测量时间。

定时器是一种由位和字组成的复合单元，定时器的触点由位表示，其定时时间值存储在字存储器中。

脉冲定时器（SP） 扩展脉冲定时器（SE）定时器的种类接通延时定时器（SD） 保持型接通延时定时器（SS）关断延时定时器（SF）1. 1. 定时器组成定时器组成定时器组成在CPU 的存储器中留出了定时器区域，该区域用于存储定时器的定时时间值。

每个定时器为2Byte，称为定时字。

在S7－300中，定时器区为512Byte,因此最多允许使用256个定时器。

S7中定时时间由时基和定时值两部分组成，定时时间等于时基与定时值的乘积。

当定时器运行时，定时值不断减1，直至减到0，减到0表示定时时间到。

定时时间到后会引起定时器触点的动作。

定时时间定时时间==时基时基××定时值定时值定时器的第0到第11位存放二进制格式的定时值，第12，13位存放二进制格式的时基。

时基与定时范围时基与定时范围时基 时基的二进制代码 分辨率 定时范围 10ms 00 0.01s 10ms 至9s_990ms 100ms 01 0.1s 100ms 至1m_39s_900ms1s 10 1s 1s 至16m_39s 10s1110s10s 至2h_46m_30s为累加器1装入定时时间值的表示方法： （1）L W L W L W＃＃1616＃＃wxyz wxyz 其中，w,x,y,z 均为十进制数；w=时基，取值0，1，2，3，分别表示时基为：10ms,100ms,1s,10s；xyz=定时值，取值范围：1到999。

（2）L S5T L S5T L S5T＃＃aH_bbM_ccS_dddMS aH_bbM_ccS_dddMS 2.2.定时器启动与运行定时器启动与运行定时器启动与运行PLC 中的定时器相当于时间继电器。

在使用时间继电器时，要为其设置定时时间，当时间继电器的线圈通电后，时间继电器被启动。

定时器

定时器
24 第五章 PLC基本指令及程序计
5.4 简单的典型电路编程
一、瞬时接通/延时断开电路：
题目
程序
25 第五章 PLC基本指令及程序设计
5.4 简单的典型电路编程
二、瞬时接通/延时断开 电路 题目
另外一种程序 ：使用 了上例的典型电 路
26 第五章 PLC基本指令及程序设计
5.4 简单的典型电路编程
10ms定时器使用说明： 对10ms定时器T33，在使用错误方法时， Q0.0永远产生不了这个脉冲。因为当定时器计 时到时,定时器在每次扫描开始时刷新。该例中 T33被置位，但执行到定时器指令时，定时器 将被复位（当前值和位都被置0），当开触点 T33被执行时，T33永远为OFF，Q0.0也将为 OFF,即永远 会被置位ON。
22 第五章 PLC基本指令及程序设计
5.1.10定时器的刷新方式和正确使用
定时器的正确使用:
100ms的定时器在执行指令时刷新，所以当 定时器 T37 到达设定值时 Q0.0 肯定会产生这个 脉冲。在使用定时器时，要弄清楚定时器的分 辨率，否则，一般情况下不要 把定时器本身 的常闭触点作为自身的复位条件.
定时器指令的应用

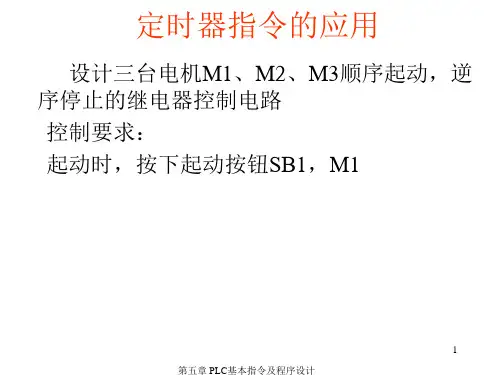

设计三台电机M1、M2、M3顺序起动，逆 序停止的继电器控制电路 控制要求： 起动时，按下起动按钮SB1，M1
