四定时器指令

定时器的指令介绍及应用定时器是一种用于在特定时间间隔执行操作的设备或程序。

它通常用于执行周期性的任务或在需要精确时间控制的应用中。

定时器常见的指令包括设置定时器的时间间隔、启动定时器、停止定时器和重置定时器。

下面将详细介绍定时器的指令及其应用。

1.设置定时器的时间间隔：定时器的时间间隔决定了定时器何时触发。

一般而言，时间间隔可以以毫秒、秒、分钟等单位表示。

设置时间间隔的指令通常是通过指定一个数值来实现，例如"SETTIMERINTERVAL500"表示将定时器的时间间隔设置为500毫秒。

2.启动定时器：启动定时器即开始计时并在到达指定时间间隔时触发相应的操作。

启动定时器的指令通常是一个简单的"STARTTIMER"。

在启动定时器之前，一般需要先设置好时间间隔。

定时器的应用：-在嵌入式系统中，定时器常用于控制外设的读写或数据采集的频率。

例如，一个传感器可能需要每隔一秒读取一次数据，这就需要使用一个定时器来触发读取操作，并设置时间间隔为1秒。

-在操作系统中，定时器被广泛应用于进程调度和时间片轮转算法。

操作系统可以使用定时器来控制每个进程分配的时间片，并在时间片用尽时进行进程切换，从而实现多任务调度。

定时器的时间间隔可以根据系统的需求进行调整，以实现不同的调度算法。

-在游戏开发中，定时器可用于处理游戏中的动画效果、生成敌人或物品、更新游戏状态等。

例如，在一个射击游戏中，可以设置一个定时器，每隔一定时间就生成一批新的敌人，以增加游戏的难度和乐趣。

-在网络通信中，定时器常用于处理重传机制和超时检测。

当发送方发送数据包后，可以启动一个定时器，在规定的时间内没有收到对应的确认消息时，认为数据包丢失，并重新发送该数据包。

-在物联网应用中，定时器可用于处理设备的定时任务。

例如，智能家居系统可以使用定时器来控制灯光的开关，在特定时间点自动调整室内温度，定时浇水等。

3.停止定时器：停止定时器即终止定时器的计时和触发操作。

西门子SCL编程入门教程连载（7）-定时器指令西门子SCL语言中的定时器指令都是使用IEC定时器，其指令包括：脉冲定时器（TP）、延时接通定时器（TON）、延时断开定时器（TOF）、保持型延时接通定时器（TONR）、复位定时器（RESET_TIMER）及定时器预设值设置（PRESET_TIMER）指令，下面我们来一一介绍下。

1、脉冲定时器（TP）指令脉冲定时器（TP）指令的作用是用来产生脉冲信号。

从指令列表中添加TP指令时会自动生成背景数据块（默认名称IEC_Timer_0_DB），指令初始状态如下：脉冲定时器（TP）指令有四个引脚参数：1、IN：布尔型变量，输入值，当该引脚信号从0变为1时（上升沿）定时器开始计时；2、PT：时间型变量，输入值，Preset Time，表示定时器的预设时间值；3、Q：布尔型变量，输出值，定时器标志位；4、ET：时间型变量，输出值，表示定时器的当前时间；脉冲定时器的工作过程如下：1、IN参数的上升沿信号启动定时器开始计时，此时Q输出信号的值为1；随着时间的流逝，当定时器的当前值大于预设值PT时，若IN的信号仍然为1，则输出信号Q的值变为0；2、当定时器激活后，无论输入参数IN的值是否发生变化，定时器都将持续计时，直到预设的时间值走完；3、定时器计时结束后，IN参数信号的上升沿会重新激活定时器；脉冲定时器（TP）的时序图如下：2、延时接通定时器（TON）指令延时接通定时器（TON）指令用于信号的延时接通。

从指令列表中添加该指令时会自动生成背景数据块（默认名称IEC_Timer_0_DB），指令初始状态如下：TON指令也有四个引脚，其含义与之前介绍的TP（脉冲定时器）指令的引脚参数相同。

延时接通定时器的工作过程如下：1、引脚IN的上升沿信号（0变为1）启动定时器开始计时，此时输出引脚Q的值为0；2、随着时间的流逝，当定时器的当前值大于预设的时间值，并且输入引脚IN的信号值仍保持为1时，输出引脚Q的值从0变为1；3、如果在计时的过程中，输入参数IN的值从1变为0，则定时器停止计时；直到下一次上升沿（从0变为1）后重新计时；延时接通定时器（TON）的时序图如下：3、延时断开定时器（TOF）指令延时断开定时器指令TOF用于信号的延时断开。

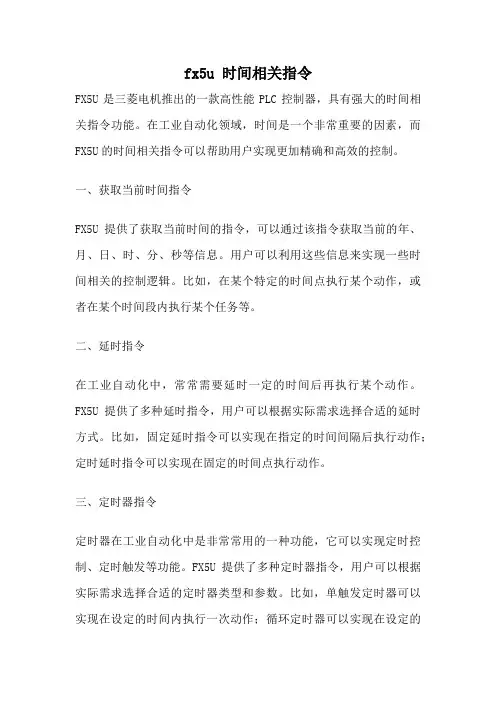

fx5u 时间相关指令FX5U是三菱电机推出的一款高性能PLC控制器，具有强大的时间相关指令功能。

在工业自动化领域，时间是一个非常重要的因素，而FX5U的时间相关指令可以帮助用户实现更加精确和高效的控制。

一、获取当前时间指令FX5U提供了获取当前时间的指令，可以通过该指令获取当前的年、月、日、时、分、秒等信息。

用户可以利用这些信息来实现一些时间相关的控制逻辑。

比如，在某个特定的时间点执行某个动作，或者在某个时间段内执行某个任务等。

二、延时指令在工业自动化中，常常需要延时一定的时间后再执行某个动作。

FX5U提供了多种延时指令，用户可以根据实际需求选择合适的延时方式。

比如，固定延时指令可以实现在指定的时间间隔后执行动作；定时延时指令可以实现在固定的时间点执行动作。

三、定时器指令定时器在工业自动化中是非常常用的一种功能，它可以实现定时控制、定时触发等功能。

FX5U提供了多种定时器指令，用户可以根据实际需求选择合适的定时器类型和参数。

比如，单触发定时器可以实现在设定的时间内执行一次动作；循环定时器可以实现在设定的时间间隔内循环执行动作等。

四、日历定时器指令除了普通的定时器功能，FX5U还提供了日历定时器指令，可以实现按照日期和时间执行动作的功能。

用户可以根据实际需求设置日期和时间，然后在指定的日期和时间执行相应的动作。

这个功能在一些特定的场景下非常有用，比如在节假日或者特殊日期执行特定的任务等。

五、时间比较指令在工业自动化中，有时候需要根据当前时间和预设的时间进行比较，从而触发相应的动作。

FX5U提供了时间比较指令，可以实现时间的加减运算、时间的大小比较等功能。

用户可以根据实际需求利用这些指令来实现复杂的时间相关逻辑。

FX5U的时间相关指令功能非常强大，可以满足工业自动化中的各种时间控制需求。

通过合理的应用这些指令，用户可以实现精确、高效的时间控制，提高生产效率和质量。

当然，对于复杂的时间控制逻辑，用户还可以结合其他的指令和功能来实现。

plc功能指令及应用-回复标题：PLC功能指令及其应用一、引言在自动化控制系统中，可编程逻辑控制器（Programmable Logic Controller，简称PLC）是实现控制的核心设备。

PLC的功能指令，作为其最基础也最重要的部分，决定了PLC的性能和功能。

本文将详细介绍PLC的功能指令及其应用。

二、PLC功能指令概述PLC功能指令是指PLC为完成特定功能而设置的指令，包括基本指令、步进指令、功能指令等。

这些指令用于进行逻辑运算、计数、定时、数据处理、运动控制等功能。

三、PLC基本指令1. 输入/输出指令：输入/输出指令是PLC中最基本的指令，主要用于读取外部输入设备的状态或改变外部输出设备的状态。

2. 逻辑运算指令：逻辑运算指令包括与、或、非三种基本逻辑运算，以及异或、同或等复合逻辑运算。

3. 计数器指令：计数器指令用于对输入信号进行计数，可以设定计数范围和计数方向。

4. 定时器指令：定时器指令用于对时间进行测量，可以设定定时时间、定时方式等参数。

四、PLC步进指令步进指令是一种特殊的控制指令，用于实现复杂的顺序控制任务。

通过使用步进指令，可以将一个复杂的控制过程分解为多个简单的步骤，然后按照预定的顺序逐一执行。

五、PLC功能指令1. 数据处理指令：数据处理指令用于对数据进行各种操作，如数据传送、比较、移位、旋转、转换等。

2. 运动控制指令：运动控制指令用于控制电机、伺服等运动设备，实现精确的位置控制和速度控制。

3. 网络通信指令：网络通信指令用于实现PLC之间的通信，以及PLC与其他设备的通信。

六、PLC功能指令的应用1. 在工业生产线上，PLC功能指令被广泛应用于设备控制、物料搬运、工艺流程控制等方面。

2. 在建筑智能化系统中，PLC功能指令被用于空调、照明、电梯、安防等系统的控制。

3. 在交通控制系统中，PLC功能指令被用于交通信号灯的控制、车辆检测、道路监控等。

七、结论总的来说，PLC功能指令是PLC的核心组成部分，它们决定了PLC的性能和功能。

定时器指令实验报告定时器指令实验报告一、引言定时器指令是计算机科学中常用的一种指令类型，用于实现时间控制和计时功能。

在本次实验中，我们将学习并掌握定时器指令的使用方法，并通过实验验证其正确性和有效性。

二、实验目的1. 理解定时器指令的原理和功能。

2. 学习定时器指令的编程方法。

3. 掌握定时器指令在实际应用中的使用。

三、实验器材和方法1. 实验器材：计算机、编程软件。

2. 实验方法：通过编写程序，使用定时器指令进行计时和时间控制。

四、实验过程1. 初始化定时器：在程序开始时，需要对定时器进行初始化设置。

通过设定计时周期和工作模式等参数，确保定时器能够按照预定的时间间隔工作。

2. 编写定时器指令程序：根据实际需求，编写程序，使用定时器指令实现计时和时间控制功能。

例如，可以编写一个简单的程序，通过定时器指令实现每隔一秒钟在屏幕上显示一次当前时间。

3. 运行程序并观察结果：将编写好的程序在计算机上运行，并观察定时器指令的效果。

确保程序能够按照预期的时间间隔进行计时和时间显示。

五、实验结果与分析经过实验，我们成功使用定时器指令实现了计时和时间控制的功能。

每隔一秒钟，程序会在屏幕上显示一次当前时间，实现了时间的自动更新和显示。

这在实际应用中非常有用，比如在科学实验中需要精确计时，或者在工业自动化控制中需要按照一定时间间隔进行操作等。

六、实验总结通过本次实验，我们深入了解了定时器指令的原理和功能，并学会了如何使用定时器指令进行时间控制和计时。

定时器指令在计算机科学和工程技术中具有广泛的应用，可以用于实现各种时间相关的功能。

掌握定时器指令的使用方法对于我们提高编程能力和解决实际问题具有重要意义。

七、存在的问题与改进方向在本次实验中，我们成功实现了定时器指令的功能，但仍存在一些问题。

首先，定时器指令的精度可能受到计算机硬件和操作系统等因素的影响，需要进行更精确的测试和调整。

其次，定时器指令的编程方法可能较为复杂，需要更深入地学习和理解。

S7-1200 定时器S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。

使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB块变量，不同的上述变量代表着不同的定时器。

注：S7-1200的IEC定时器没有定时器号（即没有T0、T37这种带定时器号的定时器）。

S7-1200包含四种定时器：•生成脉冲定时器（TP）•接通延时定时器（TON）•关断延时定时器（TOF）•时间累加器（TONR）此外还包含复位定时器（RT）和加载持续时间（PT）这两个指令。

指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。

这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。

图1 指令位置表1定时器引脚汇总表2定时器使用及时序图生成脉冲LAD：或-( TP )-SCL：TP接通延时LAD：或-( TON )-SCL：TON 关断延时LAD：或-( TOF )-时间累加器LAD：或-( TONR )-SCL：TONRS7-1200 定时器创建S7-1200定时器创建有以下几种方法：1. 功能框指令直接拖入块中，自动生成定时器的背景数据块，该块位于“系统块>程序资源”中，参见图2。

图2 自动生成定时器的背景数据块2. 功能框指令直接拖入FB块中，生成多重背景，参见图3。

图3 多重背景3. 功能框指令直接拖入FB、FC块中，生成参数实例，从TIA博途V14开始，参见图4。

图4 参数实例4. 在DB块、FB的静态变量、FC和FB的INOUT变量中新建IEC_TIMER、TP_TIME、TON_TIME、TOF_TIME、TONR_TIME（后面四个从TIA博途V11开始）类型变量，在程序中将功能框定时器指令拖入块中时，在弹出的“调用选项”页面点击“取消”按钮，之后将该建好的变量填入指定位置。

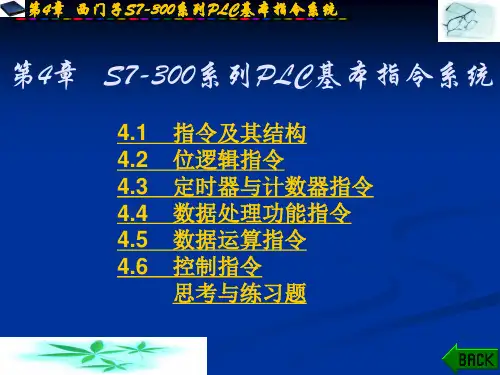

PLC定时器指令 - 西门子plcS7-300有五种类型的定时器，三种类型的计数器。

定时器与计数器的数量取决于CPU型号。

定时器与计数器是plc的重要编程元件，用于产生各种控制需要的时序，满足各种控制要求。

1、延时通定时器指令图示延时通定时器（SD）。

梯形图中各输入输出端功能为：S—起动端，S7的定时器采用跳边沿起动；TV—设定值端，用于输入定时器的设定值，设定值的数据类型是S5TIME，标识符为S5T#；R—复位端，当R前面的RLO为1时，定时器被复位清0；Q—触头输出端，受起动端S控制；延时通定时器a)梯形图b)语句指令程序c)功能块图BI—当前值输出端，输出定时器的当前值；BCD—当前值的BCD码，输出定时器当前值的BCD码。

在梯形图及功能块图中S端与TV端必须填写，其余部分可以根据需要取舍。

当常开触头I0.7由0变1而产生RLO的上升沿，则定时器T4开始35s计时。

定时器的当前时间值等于预置值（TV，本例为35s）减起动后的时间。

如果I0.7保持为1，35s计时到达后，Q4.5由0变1，35s计时到达后若S端的RLO又变为0，则定时器复位，Q4.5随之变为0。

若35s计时时间未到达时，S端由1变为0，则定时器T4停止计时，当前时间值保持不变，Q4.5没有反应。

一旦S端又由0变为1而产生上升沿时，定时器T4重新起动，从预置值（35s）开始计时。

复位端R前I0.5变为1时，定时器T4复位，计时预置值和输出触头Q4.5均被清0。

2、锁存型延时通定时器指令图示锁存型延时通定时器（SS）。

当常开触头I0.7由0变1而产生RLO的上升沿，则定时器T4开始35s计时，计时期间即使S端变为0，计时仍然进行；计时到达后，输出端Q4.5变为1并保持。

锁存型延时通定时器a)梯形图b)语句指令程序c)功能块图若计时期间，输入端由1变0，然后再由0变1时，产生新的上升沿，则定时器将被重新起动，从预置值（35s）开始计时。

S7-1200 定时器
S7-1200的定时器为IEC定时器，用户程序中可以使用的定时器数量仅仅受CPU的存储器容量限制。

使用定时器需要使用定时器相关的背景数据块或者数据类型为IEC_TIMER（或TP_TIME、TON_TIME、TOF_TIME、TONR_TIME）的DB块变量，不同的上述变量代表着不同的定时器。

注：S7-1200的IEC定时器没有定时器号（即没有T0、T37这种带定时器号的定时器）。

S7-1200包含四种定时器：
•生成脉冲定时器（TP）
•接通延时定时器（TON）
•关断延时定时器（TOF）
•时间累加器（TONR）
此外还包含复位定时器（RT）和加载持续时间（PT）这两个指令。

指令位置参见图1，定时器引脚参考表1，定时器使用及时序图参考表2。

这四种定时器又都有功能框和线圈型两种，区别参见常见问题3。

图1 指令位置
表1定时器引脚汇总
表2定时器使用及时序图。

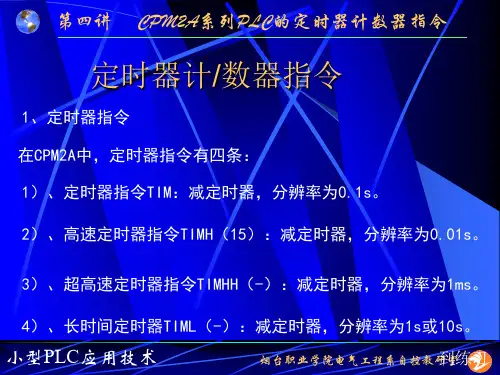

欧姆龙o m r o n P L C指令 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】编程指令顺序输入指令顺序输出指令顺序输出指令定时器和计数器指令比较指令数据传送指令指令助记符装载LD装载非LD NOT与AND与非AND NOT或OR或非OR NOT与装载AND LD或装载OR LD非NOT条件ON UP条件OFF DOWN指令助记符输出OUT输出非OUT NOT保持KEEP上升沿微分DIFU下降沿微分DIFD置位SET复位RSET多位置位SETA多位复位RSTA单一位置位SETB单一位复位RSTB指令助记符结束END空操作NOP联锁IL联锁解除ILC多联锁区别保持MILH 多联锁区别释放MILR 多联锁解除MILC跳转JMP跳转结束JME条件跳转CJPFOR循环FOR循环终止BREAK下一个循环NEXT指令助记符定时器TIM编辑指令数据移位指令递增/递减指令四则运算指令转换指令逻辑指令特殊算术指令特殊算术指令表格数据处理指令数据控制指令指令助记符移位寄存器SFT可逆移位寄存器SFTR 字移位WSFT算术左移ASL算术右移ASR循环左移ROL循环右移ROR一个数字左移SLD一个数字右移SRD左移N位NASL双字左移N位NSLL右移N位NASR双字右移N位NSRL指令助记符二进制递增＋＋双字二进制递增＋＋L二进制递减－－双字二进制递减－－LBCD递增＋＋B双字BCD递增＋＋BLBCD递减－－B双字BCD递减－－BL指令助记符无进位带符号二进制加法＋无进位带符号双字二进制加法＋L 有进位带符号二进制加法＋C有进位带符号双字二进制加法＋CL 无进位BCD加法＋B无进位双字BCD加法＋BL有进位BCD加法＋BC有进位双字BCD加法＋BCL无进位带符号二进制减法－无进位带符号双字二进制减法－L 有进位带符号二进制减法－C有进位带符号双字二进制减法－CL 无进位BCD减法－B无进位双字BCD减法－BL有进位BCD减法－BC有进位双字BCD减法－BCL带符号二进制乘法*带符号双字二进制乘法*LBCD乘法*B双字BCD乘法*BL带符号二进制除法/带符号双字二进制除法/LBCD除法/B双字BCD除法/BL指令助记符BCD→二进制BIN双字BCD→双字二进制BINL二进制→BCD BCD双字二进制→双字BCD BCDL 二进制求补NEG数据译码MLPX数据编码DMPXASCⅡ转换码ASCASCⅡ→HEX HEX指令助记符逻辑与ANDW双字逻辑与ANDL逻辑或ORW双字逻辑或ORWL异或XORW双字异或XORL求补COM双字求补COML指令助记符算术处理APR位计数器BCNT指令助记符浮点数→16位FIX浮点数→32位FIXL16位→浮点数FLT32位→浮点数FLTL浮点数加法＋F浮点数减法－F浮点数除法/F浮点数乘法*F浮点符号比较LD, AND, OR＋＝FLD, AND, OR＋<>FLD, AND, OR＋<FLD, AND, OR＋<＝FLD, AND, OR＋>FLD, AND, OR＋>＝F浮点数→ASCⅡ FSTRASCⅡ→浮点数FVAL指令助记符交换字节SWAP帧校验和FCS指令助记符带自调整的PID控制PIDAT 时间比例输出TPO标度SCL标度2 SCL2标度3 SCL3平均值AVG子程序指令中断控制指令高速计数器和脉冲输出指令步指令I/O单元指令串行通信指令时钟指令故障诊断指令其他指令指令助记符子程序调用SBS子程序进入SBN子程序返回RET指令助记符设置中断屏蔽MSKS清除中断CLI禁止中断DI允许中断EI指令助记符模式控制INI高速计数器当前值读取PRV 比较表载入CTBL速度输出SPED设置脉冲PULS脉冲输出PLS2加速度模式ACC原点搜索ORG可变占空比系数脉冲PWM 指令助记符步定义STEP步启动SNXT指令助记符I/O刷新IORF7段译码SDEC数字开关输入DSW矩阵输入MTR7段显示输出7SEG指令助记符发送TXD接收RXD指令助记符日历加法CADD日历减法CSUB时钟调整DATE指令助记符故障报警FAL严重故障报警FALS指令助记符设置进位STC清除进位CLC延长最大循环时间WDT TIMX计数器CNTCNTX高速定时器TIMHTIMHX1MS定时器TMHHTMHHX累计定时器TTIMTTIMX长时间定时器TIMLTIMLX可逆计数器CNTRCNTRX定时器/计数器复位CNRCNRX指令助记符输入比较指令(无符号)LD,AND,OR＋＝LD,AND,OR＋<> LD,AND,OR＋< LD,AND,OR＋<＝LD,AND,OR＋> LD,AND,OR＋>＝输入比较指令(双字长，无符号) LD,AND,OR＋＝＋L LD,AND,OR＋<>＋LLD,AND,OR＋<＋L LD,AND,OR＋<＝＋L LD,AND,OR＋>＋L LD,AND,OR＋>＝＋L 输入比较指令(带符号)LD,AND,OR＋＝＋S LD,AND,OR＋<>＋S LD,AND,OR＋<＋S LD,AND,OR＋<＝＋S LD,AND,OR＋>＋S LD,AND,OR＋>＝＋S 输入比较指令(双字长，带符号) LD,AND,OR＋＝＋SL LD,AND,OR＋<>＋SL LD,AND,OR＋<＋SL LD,AND,OR＋<＝＋SL LD,AND,OR＋>＋SL LD,AND,OR＋>＝＋SL 时间比较指令＝DT<>DT<DT<＝DT>DT>＝DT比较CMP双字比较CMPL带符号二进制比较CPS双字长带符号二进制比较CPSL 表格比较TCMP无符号块比较BCMP区域范围比较ZCP双区域范围比较ZCPL指令助记符传送MOV双字长传送MOVL传送非MVN传送位MOVB数字传送MOVD多位传送XFRB块传送XFER块置位BSET数据交换XCHG 单字分配DIST 数据收集COLL。

有趣的喷泉- 台达DVP-PLC编程定时器
设计技巧实例详解
【控制要求】
按下喷泉启动开关后，喷泉工作指示灯一直保持亮的状态。

在喷泉工作指示灯亮 2 秒后，循环执行下面动作：中央喷水灯中央喷水阀环状灯环状喷水阀每个动作持续时间为2 秒。

【元件说明】
【控制程序】
【程序说明】
当按下启动开关时，X0=On，Y0 线圈导通，工作指示灯点亮。

利用Y0=On 作为第一个定时器T0 执行的条件，2 秒定时时间到达后，T0 由Off→On 变化，[SET Y1]指令执行，Y1=On，中央喷水灯打开。

因工作指示灯工作过程中一直为亮，所以在T0 由Off→On 变化时，只去做[SET Y1]的动作，而不去做[RST Y0]的动作。

同样，用Y1=On 作为第二个定时器指令T1 执行的条件，用Y2=On 作为第三个定时器指令T2 执行的条件，用Y3=On 作为第四个定时器指令T3 执行的条件，保证Y1~Y4 的顺序动作。

中央喷水灯、喷水阀、环状喷水灯、环状喷水阀需要顺序动作，所以在T1、T2、T3 由Off→On 变化时，“SET”下次动做的同时，还需去做“RST”本次的动作。

用Y1、Y2、Y3、Y4的常闭接点来关
断定时器，确保本次动作执行时，其前一个动作的定时器被关闭。

最后一个动作完成后，T4 的上升沿“RST”本次动作后，同时去“SET”第一个动作Y1，开始第二轮的循环。

X0=Off，Y0 变为Off，工作指示灯熄灭，同时ZRST 指令执行，Y1、Y2、Y3、Y4 被复位，所有的阀门、喷水池灯立即停止工作。
