金属烤瓷修复体崩瓷原因
- 格式:doc
- 大小:27.50 KB
- 文档页数:3

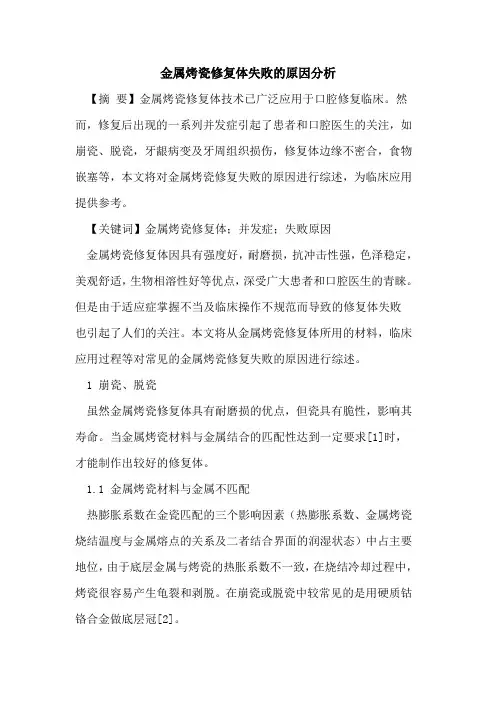

金属烤瓷修复体失败的原因分析【摘要】金属烤瓷修复体技术已广泛应用于口腔修复临床。
然而,修复后出现的一系列并发症引起了患者和口腔医生的关注,如崩瓷、脱瓷,牙龈病变及牙周组织损伤,修复体边缘不密合,食物嵌塞等,本文将对金属烤瓷修复失败的原因进行综述,为临床应用提供参考。
【关键词】金属烤瓷修复体;并发症;失败原因金属烤瓷修复体因具有强度好,耐磨损,抗冲击性强,色泽稳定,美观舒适,生物相溶性好等优点,深受广大患者和口腔医生的青睐。
但是由于适应症掌握不当及临床操作不规范而导致的修复体失败也引起了人们的关注。
本文将从金属烤瓷修复体所用的材料,临床应用过程等对常见的金属烤瓷修复失败的原因进行综述。
1 崩瓷、脱瓷虽然金属烤瓷修复体具有耐磨损的优点,但瓷具有脆性,影响其寿命。
当金属烤瓷材料与金属结合的匹配性达到一定要求[1]时,才能制作出较好的修复体。
1.1 金属烤瓷材料与金属不匹配热膨胀系数在金瓷匹配的三个影响因素(热膨胀系数、金属烤瓷烧结温度与金属熔点的关系及二者结合界面的润湿状态)中占主要地位,由于底层金属与烤瓷的热胀系数不一致,在烧结冷却过程中,烤瓷很容易产生龟裂和剥脱。
在崩瓷或脱瓷中较常见的是用硬质钴铬合金做底层冠[2]。
1.2 病例选择及牙体预备不当对深覆牙合的病例应消除牙合干扰,防止咬硬物,对咬牙合较紧的切牙,预备时容易形成切端锐角,从力学的角度看,曲率半径小的部位,其应力比平面上的应力大得多,一旦牙合力集中,锐角处易引起崩瓷。
此外调牙合不充分也可造成崩瓷[3]。
1.3 金属底层冠设计不当基底冠应设计成圆角,以分散咬合压力,若切缘处形成锐角,咬合时压力集中,易引起瓷折裂。
当瓷与金属结合面的夹角 3.3 颈缘形态不适合牙体预备后的颈缘形态会影响冠边缘的密合性,目前临床最常见的金属烤瓷冠的颈缘有3种形态:肩台型、肩台斜坡型、凹面型。
边缘适合性以凹面型最佳,肩台斜坡型次之,肩台型最差。
因为肩台型一般为90。

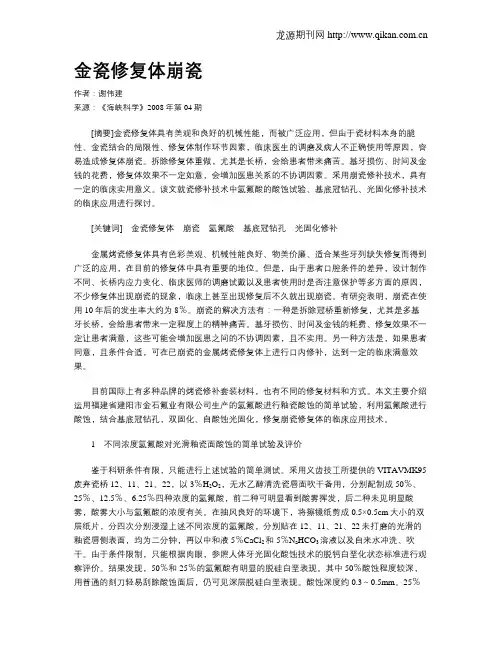

金瓷修复体崩瓷作者:谢伟建来源:《海峡科学》2008年第04期[摘要]金瓷修复体具有美观和良好的机械性能,而被广泛应用,但由于瓷材料本身的脆性、金瓷结合的局限性、修复体制作环节因素,临床医生的调磨及病人不正确使用等原因,容易造成修复体崩瓷。
拆除修复体重做,尤其是长桥,会给患者带来痛苦。
基牙损伤、时间及金钱的花费,修复体效果不一定如意,会增加医患关系的不协调因素。
采用崩瓷修补技术,具有一定的临床实用意义。
该文就瓷修补技术中氢氟酸的酸蚀试验、基底冠钻孔、光固化修补技术的临床应用进行探讨。
[关键词]金瓷修复体崩瓷氢氟酸基底冠钻孔光固化修补金属烤瓷修复体具有色彩美观、机械性能良好、物美价廉、适合某些牙列缺失修复而得到广泛的应用,在目前的修复体中具有重要的地位。
但是,由于患者口腔条件的差异,设计制作不同、长桥内应力变化、临床医师的调磨试戴以及患者使用时是否注意保护等多方面的原因,不少修复体出现崩瓷的现象,临床上甚至出现修复后不久就出现崩瓷。
有研究表明,崩瓷在使用10年后的发生率大约为8%。
崩瓷的解决方法有:一种是拆除冠桥重新修复,尤其是多基牙长桥,会给患者带来一定程度上的精神痛苦。
基牙损伤、时间及金钱的耗费、修复效果不一定让患者满意,这些可能会增加医患之间的不协调因素,且不实用。
另一种方法是,如果患者同意,且条件合适,可在已崩瓷的金属烤瓷修复体上进行口内修补,达到一定的临床满意效果。
目前国际上有多种品牌的烤瓷修补套装材料,也有不同的修复材料和方式。
本文主要介绍运用福建省建阳市金石氟业有限公司生产的氢氟酸进行釉瓷酸蚀的简单试验,利用氢氟酸进行酸蚀,结合基底冠钻孔,双固化、自酸蚀光固化,修复崩瓷修复体的临床应用技术。
1不同浓度氢氟酸对光滑釉瓷面酸蚀的简单试验及评价鉴于科研条件有限,只能进行上述试验的简单测试。
采用义齿技工所提供的VITAVMK95废弃瓷桥12、11、21、22,以3%H2O2,无水乙醇清洗瓷唇面吹干备用,分别配制成50%、25%、12.5%、6.25%四种浓度的氢氟酸,前二种可明显看到酸雾挥发,后二种未见明显酸雾,酸雾大小与氢氟酸的浓度有关。
金属烤瓷修复体瓷崩裂的原因分析及对策摘要】本文通过对金属烤瓷修复体瓷崩裂现象的临床病例分析,归纳和总结出了瓷崩裂的几点主要原因,并结合临床试验针对上述原因进行了相关预防措施的研究和探讨,总结了相应的对策。
【关键词】金属烤瓷修复体瓷崩裂金属烤瓷修复体具有坚固、耐用、美观、舒适、不变色等优点,深受广大患者和口腔修复医生的欢迎。
但是在临床工作中困扰作者的主要问题之一就是修复体的瓷崩裂现象,我们观察了35例因瓷体崩裂修复失败的病例,分析了失败的原因并对预防措施进行了初步的探讨。
现介绍如下:1.临床资料本院2005~2011年门诊修复金属烤瓷冠发生瓷崩裂35例,其中男性20例,女性15例;年龄25~55岁;前牙冠瓷崩裂14例,后牙冠瓷崩裂21例。
瓷崩裂部位:前牙切角、切缘4例,前牙舌侧6例,前、后牙全瓷或后牙大部分颊面8例,后牙颌面型5例,单冠或桥基牙冠颈缘7例,后牙颌面功能尖或边缘嵴3例,后牙近颊侧颌边缘嵴2例。
2. 瓷崩裂的主要原因2.1 金属帽状冠外型设计不当金属帽状冠外型应形成平缓的曲面外型,不能有锐角,使其与对牙颌切端部形成平行关系,以分散咬合压力。
当切端形成锐角,瓷与金属结合面的夹角<90°时最易崩瓷,金属与烤瓷对接处应尽量避开咬合功能区[1]。
2.2 金属帽状冠铸造缺陷一般要求金属帽状冠厚度均匀一致,不能存在缺陷。
但有时技工操作时存在侥幸心理,认为瓷层能覆盖金属帽状冠的砂眼和穿孔。
结果在烤瓷烧制过程中由于冷却的不一致,给以后的瓷体崩裂留下隐患。
金属底层强度不够及厚度不均匀,金属基底表面粗糙且不规则,存在锐角,没有形成光滑曲面,导致应力集中,容易产生瓷裂。
2.3 金—瓷材料不匹配瓷与合金的结合有机械结合、化学结合及瓷的压缩力三方面[2]。
瓷与合金的热膨胀系数应基本相符,其差值在1.08×10-6/℃以内是相匹配的。
否则会影响金—瓷的有机结合而引起瓷裂。
金属烤瓷修复体由二种材料组成,烧结后作为一个整体系统冷却下来,因二者收缩率有差异,故产生了修复体内的残余应力。

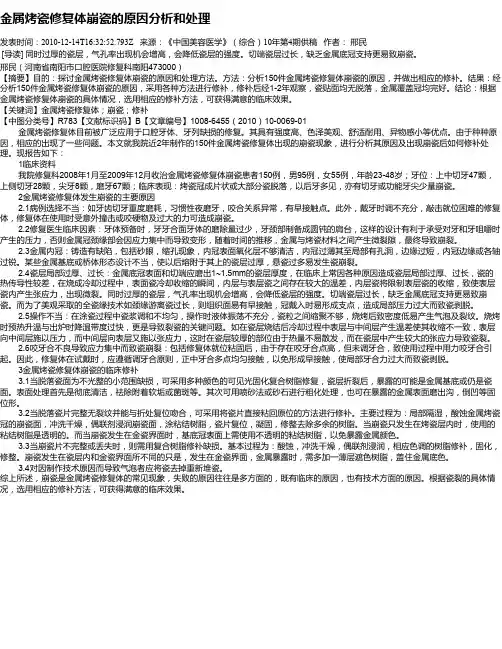

金属烤瓷修复体崩瓷的原因分析和处理发表时间:2010-12-14T16:32:52.793Z 来源:《中国美容医学》(综合)10年第4期供稿作者:邢民[导读] 同时过厚的瓷层,气孔率出现机会增高,会降低瓷层的强度。
切端瓷层过长,缺乏金属底冠支持更易致崩瓷。
邢民(河南省南阳市口腔医院修复科南阳473000)【摘要】目的:探讨金属烤瓷修复体崩瓷的原因和处理方法。
方法:分析150件金属烤瓷修复体崩瓷的原因,并做出相应的修补。
结果:经分析150件金属烤瓷修复体崩瓷的原因,采用各种方法进行修补,修补后经1-2年观察,瓷贴面均无脱落,金属覆盖冠均完好。
结论:根据金属烤瓷修复体崩瓷的具体情况,选用相应的修补方法,可获得满意的临床效果。
【关键词】金属烤瓷修复体;崩瓷;修补【中图分类号】R783【文献标识码】B【文章编号】1008-6455(2010)10-0069-01 金属烤瓷修复体目前被广泛应用于口腔牙体、牙列缺损的修复。
其具有强度高、色泽美观、舒适耐用、异物感小等优点。
由于种种原因,相应的出现了一些问题。
本文就我院近2年制作的150件金属烤瓷修复体出现的崩瓷现象,进行分析其原因及出现崩瓷后如何修补处理。
现报告如下:1临床资料我院修复科2008年1月至2009年12月收治金属烤瓷修复体崩瓷患者150例,男95例,女55例,年龄23-48岁;牙位:上中切牙47颗,上侧切牙28颗,尖牙8颗,磨牙67颗;临床表现:烤瓷冠成片状或大部分瓷脱落,以后牙多见,亦有切牙或功能牙尖少量崩瓷。
2金属烤瓷修复体发生崩瓷的主要原因2.1病例选择不当:如牙齿切牙重度磨耗,习惯性夜磨牙,咬合关系异常,有早接触点。
此外,戴牙时调不充分,敲击就位困难的修复体,修复体在使用时受意外撞击或咬硬物及过大的力可造成崩瓷。
2.2修复医生临床因素:牙体预备时,牙牙合面牙体的磨除量过少,牙颈部制备成圆钝的肩台,这样的设计有利于承受对牙和牙咀嚼时产生的压力,否则金属冠颈缘部会因应力集中而导致变形,随着时间的推移,金属与烤瓷材料之间产生微裂隙,最终导致崩裂。

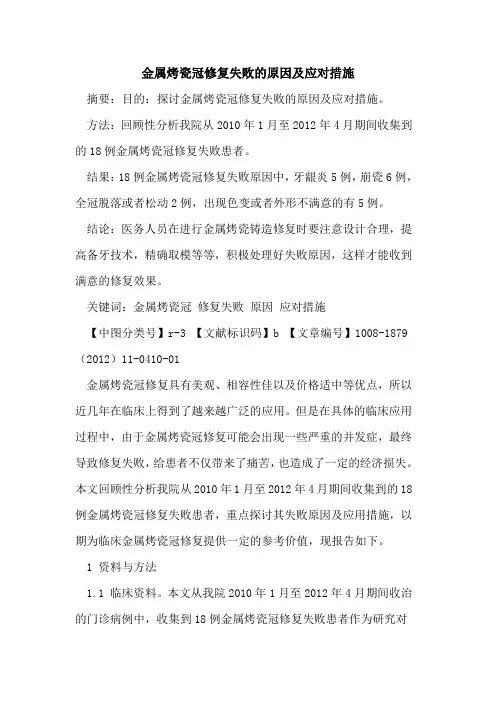

金属烤瓷冠修复失败的原因及应对措施摘要:目的:探讨金属烤瓷冠修复失败的原因及应对措施。
方法:回顾性分析我院从2010年1月至2012年4月期间收集到的18例金属烤瓷冠修复失败患者。
结果:18例金属烤瓷冠修复失败原因中,牙龈炎5例,崩瓷6例,全冠脱落或者松动2例,出现色变或者外形不满意的有5例。
结论:医务人员在进行金属烤瓷铸造修复时要注意设计合理,提高备牙技术,精确取模等等,积极处理好失败原因,这样才能收到满意的修复效果。
关键词:金属烤瓷冠修复失败原因应对措施【中图分类号】r-3 【文献标识码】b 【文章编号】1008-1879(2012)11-0410-01金属烤瓷冠修复具有美观、相容性佳以及价格适中等优点,所以近几年在临床上得到了越来越广泛的应用。
但是在具体的临床应用过程中,由于金属烤瓷冠修复可能会出现一些严重的并发症,最终导致修复失败,给患者不仅带来了痛苦,也造成了一定的经济损失。
本文回顾性分析我院从2010年1月至2012年4月期间收集到的18例金属烤瓷冠修复失败患者,重点探讨其失败原因及应用措施,以期为临床金属烤瓷冠修复提供一定的参考价值,现报告如下。
1 资料与方法1.1 临床资料。
本文从我院2010年1月至2012年4月期间收治的门诊病例中,收集到18例金属烤瓷冠修复失败患者作为研究对象,共26颗。
男性患者10例,女性患者8例,年龄在27岁至68岁之间。
其中,前牙20颗,后牙6颗。
1.2 修复方法。
为金属烤瓷冠修复失败患者进行常规检查、比色以及牙体预备。
在牙体预备时,应该明确各牙牙体组织的切削厚度,保证制备后的牙体满足固位及美观等方面需求。
可以采用藻酸盐取记录模型及工作模型,通地临时修复体制作并进行配戴,7天之后再进行金属烤瓷冠的试戴,再次通过咬合观察修复体及牙周状况,最后可通过粘接剂进行重新粘接处理。
2 结果18例金属烤瓷冠修复失败原因中,牙龈炎5例,崩瓷6例,全冠脱落或者松动2例,出现色变或者外形不满意的有5例。
金属烤瓷修复体崩瓷原因
烤瓷熔附金属修复体(Porcelain-Fused-to-Metal 简称PFMC)自1950年问世以来,在不断的发展中日趋完善。
因其色泽美观质感逼真具有良好的机械性能,能很好地恢复缺失牙的形态和功能,广泛应用于牙体缺损和牙列缺损的修复。
该项修复技术也常作为牙齿美容的主要项目,深受患者喜爱。
但是应用PFMC后,临床上还会遇到一些问题,如崩瓷﹑色调不准﹑透明感差﹑颈缘变色,如牙体龋坏未进行彻底治疗还可继发牙髓病根尖周病等。
其中最常见的就是崩瓷,即由于在金属烤瓷修复过程中的操作﹑设计疏漏和患者使用不当(如咬过硬物体)导致修复体粘固在口内后出现瓷部分或全部从修复体上崩脱的现象,它包括瓷折裂与瓷剥脱。
PFMC发生崩瓷后最理想的处理方法是重作,但有时因患者的时间﹑经济原因及可能对基牙造成损害等原因不宜重作,此时口内直接修复崩瓷的研究就是一件十分有意义的工作。
本文主要对崩瓷的原因进行探讨,并对现有的崩瓷修补方法原理进行分析。
一.金属烤瓷修复体发生崩瓷的主要原因
1.适应症选择不当:①患者合力过大,或因职业因素而易造成前牙折裂者;②患者严重深覆合﹑咬合紧,在没有矫正而又无法预备出足够的空间者。
在上述的情况下,个别前牙的牙体缺损就不应选择烤瓷修复。
2.金属底冠外形不符要求:①底层冠太薄或厚薄不均②底层冠有穿孔③底层冠表面深凹或锐角造成应力集中。
底层冠应有一定的厚度和强度才不致因变形而崩瓷。
金属烤瓷冠底层冠厚度不应小于0.2mm。
而造成基底冠不合要求的原因主要是牙体预备不规范,使得蜡型制作中厚度达不到均匀一致。
金属底层冠厚薄不均使得底层冠热膨胀收缩不均,造成瓷层内存在较大而不利的残余应力,从而导致了崩瓷。
而临床上常因各种原因造成打磨不当使基底冠边缘或局部过薄,而当金瓷冠受力就位时,金属底冠易变形而致崩瓷。
因此在技工制作过程中切割铸道时,注意切片不要距基底冠切端过近;调磨时用卡尺控制表面厚度,特别注意
边缘厚度,对防止崩瓷是有意义的。
底层冠有穿孔而导致崩瓷并不绝对是因为瓷无底衬支持,而可能由于周围很薄的金属引起,试冠就位时易使薄的金属变形而致烤瓷折裂。
在临床上对修复唇舌径较薄咬合紧的切牙,往往在牙体预备时以及在形成金属底冠时,易将切缘形成锐角,合力易集中在锐角处,引起崩瓷
3.金瓷结合线的位置:在金属烤瓷冠作为修复设计时,因为金瓷结合线是个薄弱区域,因此金瓷连接不应在正中合接触区。
应距正中咬合区2mm处,以免对此交接处施加咬合力而造成崩瓷。
另外,在正中合和非正中合不应存在合干扰。
4.瓷层局部过厚﹑过长:金属底冠表面和切端应磨出1~1.5mm的瓷层厚度,在临床上常因各种原因造成瓷层局部过厚﹑过长,瓷的热传导性较差,在烧成冷却过程中,表面瓷冷却收缩的瞬间,内层与表层瓷之间存在较大的温差,内层瓷将限制表层瓷的收缩,致使表层瓷内产生张应力,出现微裂。
同时过厚的瓷层,气孔率出现机会增高,会降低瓷层的强度。
切端瓷层过长,缺乏金属底冠支持更易致崩瓷。
而为了美观采取的全瓷缘技术如颈缘游离瓷过长,则组织面易有早接触,冠戴入时易形成支点,造成局部压力过大而致瓷剥脱。
5.喷砂不当:用40~80目的Al2O3喷砂,可以形成粗度适宜的金属表面,以利瓷的熔附。
因为粗糙的金属表面不仅增加了与瓷的机械嵌合作用,也增加了金属与瓷的结合面积,使单位面积的氧化物增多,因而提高了金-瓷间的化学结合。
但过于粗糙的金属表面会造成界面应力集中及界面气泡而导致金-瓷间结合强度下降。
6.金属表面清洁不当:因金属表面被瓷浸湿的越好,粘接性能越强,如果金属表面不清洁,将阻止合金表面浸湿,减少合金与瓷的吸附粘接强度。
基底冠在堆瓷前最好用高浓度的乙醇﹑丙酮或30%的盐酸处理并加用超声波清洗15分钟,可增加金瓷结合和减少烧结气泡。
7.忽略除气:被融化的合金在离心浇铸过程中,晶间带入少量气体是必然的,而气泡存在降低金-瓷结合强度。
通过除气可去除金属表面有机物和释放金属表层气体,以防发生瓷泡,并消除可能对金-瓷结合产生的不利因素。
8.预氧化不足或过分:预氧化是指合金在一定条件下表面形成一薄层氧化物,而合金表
面的氧化层又是化学结合的必备条件。
氧化层过薄,不能提供足够的金-瓷化学结合和良好的润湿效果;氧化层过厚,此氧化层热膨胀系数与瓷不匹配,在金-瓷复合体加热冷却过程中,就会形成薄弱易损的残余应力而导致界面直接折裂。
理想的氧化层应为0.2~0.5mm,可达到最大结合强度。
9.瓷浆振荡不足:瓷浆轻度震荡,反复操作,使瓷浆尽快凝聚,多余水分浮在表面,用吸水纸吸去,使瓷浆中水分和气体减少到最低限度,同时减少瓷在烧结中的收缩和气孔,增加强度。
如果瓷浆振荡不足,水分和气体残留于瓷浆中,烧结过程中可能形成气泡导致崩瓷。
10.操作不当:烤瓷烤出炉后,只能缓慢冷却,不得急冷。
尽管临床上采用的金-瓷系统匹配良好,但他们的热膨胀和收缩不可能绝对一致,其结果将产生残余应力。
金-瓷修复体的残余应力在瓷层处于软化状态(溶解)是并不发生,而是在冷却过程中才产生的,却与冷却速度有关。
金-瓷修复体缓慢冷却至室温达到平衡时,残余应力较小,不至瓷裂。
如烧烤时冷却速度过快时,瓷层将受到较大的瞬间应力,其瞬间应力大于瓷层本身的张力强度时,会导致瓷层裂开以释放应力。
烤瓷冠烧结完成后,打磨施力要轻,速度应慢。
11.咬合不良导致应力集中而致崩瓷:包括修复体就位粘固后,由于存在咬合高点,但未调合而至使用过程中用力咬合引起。
因此,修复体在试戴时应遵循调合原则,正中合多点均匀接触,非正中合无合干扰,以免形成早接触,使局部合力过大而致瓷剥脱。
12.金属与瓷热膨胀系数不匹配:金属与瓷在高温下结合,两者从高温到室温每个温度段的冷收缩率若差异较大,冷却过程中即会使烤瓷发生隐裂﹑脱落。
当然,两者的收缩率也不可能完全一致,一般金属均略大于陶瓷,其差值应在1.08x10-6以内。
因此,对金属和瓷粉都应有所选择,并非任何一种合金均能与瓷粉相匹配。
一般说来,同一个厂商生产的金属和瓷粉的匹配性较好。
另外,多次烧结可使陶瓷中白榴石晶体的含量增加,热膨胀系数增大,从而使金瓷热膨胀系数失配。
