基于鼎利软件进行的LTE测试方法鼎利软件是一家专注于信息技术服务的公司，为电信运营商、设备厂商和解决方案供应商提供大型通信系统测试服务。
在LTE测试方面，鼎利软件采用了一系列方法和流程，用于验证LTE网络的可靠性、性能和覆盖范围。
以下是基于鼎利软件进行的LTE测试方法的详细介绍。
1.网络规划与优化测试：LTE网络规划与优化测试是验证网络设计和参数设置是否合理的重要环节。
鼎利软件通过模拟真实用户行为进行网络拥塞、时延、吞吐量等测试，以验证网络性能。
测试内容包括小区规划、邻区关系、天线配置、频域资源配置、时域资源配置等。
2.网络性能测试：网络性能测试是衡量LTE网络质量和性能的关键环节。
鼎利软件通过多设备、多任务、多业务场景进行并发测试，验证网络的吞吐量，同时评估用户体验。
测试内容包括速率测试、连接成功率、保持率、丢包率、平均时延等。
3.覆盖测试：覆盖测试是评估LTE网络信号覆盖范围和质量的重要手段。
鼎利软件通过室内外场景测试、走航测试和数据指标分析，评估网络的覆盖性和辐射功率分布。
测试内容包括RSRP、SINR、FTP速率、服务区边界等。
4.安全性测试：鼎利软件进行LTE安全性测试，验证网络的防护能力和抗攻击能力。
测试内容包括DDoS攻击、恶意软件攻击、伪基站攻击等。
同时，还进行用户身份认证、数据加密、信令完整性保护等测试。
5.服务质量测试：服务质量测试是评估LTE网络提供的服务质量和用户满意度的关键环节。
鼎利软件通过模拟实际用户场景、应用场景进行综合测试，验证网络的服务质量和性能。
测试内容包括呼叫成功率、呼叫保持率、呼叫掉话率、视频质量等。
6.移动应用测试：移动应用测试是评估LTE网络支持各类移动应用和业务的能力的重要手段。
鼎利软件通过模拟用户需求、业务需求进行测试，验证网络对各类应用和业务的兼容性和性能。
测试内容包括视频通话质量、移动办公应用性能、电商应用性能等。
通过以上一系列的LTE测试方法，鼎利软件可以全面评估LTE网络的性能、覆盖范围和服务质量，为电信运营商和设备厂商提供优化建议，确保LTE网络的稳定运行和用户体验。
图15图17图20图21 图22图28调整建议：29323至29441的PBGT门限由70->66，调整29511的频率。
复测(jixi_1208.RCU)：29511改频，加快29323切出速度后复测多次，切换及时正常，整体话音质量较好。
如下图29示图293.3未接通：质量差，未接通。
问题分析：下图30示，和平南大街车行由北向南，问题路段MS空选至29441起呼,Call Proceeding 后，下行质量差，MS不停上发MR，未能解码下行信息，一直未收到Assignment Command，未能接通。
29541的最小接入电平由为15，29441的最小接入电平为8。
图30图31调整建议：29541的最小接入电平由15->10，29441的最小接入电平由8->10，29473电平由15->10。
3.4未接通:被叫LU问题现象：被叫LU导致未接通问题分析：车行由北向南，主叫手机占用29273起呼，占用TCH成功后（Assignment Complete 振铃。
由于此时被叫正在LU(位置更新)，系统寻呼不到被叫，主叫下行收到Disconnect图32图33：主叫起呼时，被叫手机正在LU，导致一次未接通图33调整建议：调整29491频率。
3.5 串话接客户投诉黑龙江XX地市XX站的二三扇区覆盖区域最近老出现严重的串话现象，现场连接测试软件进行拨测，平均每拨打5个电话就有一个串话，最近也没对该区域所在BSC进行过任何改动，上站检查发现CM（中兴的主控板）有红灯告警，更换主控板之后发现问题仍然存在，至此，只能锁频并关掉跳频以后一个载频一个信道的拨打测试，该站是S9/11/10,锁频以后用软件拨测，检查确保每一个载频的每一个信道。
WCDMA主要射频指标测试经验总结本文档列写了在使用Agilent 8960进行WCDMA射频各项测试的简要测试方法及步骤，注意事项和相关归纳总结，敬请参考。
一、测试前的设置1．选择前面板上的“CALL SETUP”2．按下F1键，把Operating Mode选择成“Cell Off”NOTE: 若不在CELL OFF状态下，有些参数无法设置3．按More键，把页面切换到第二页，共四页。
“2 of 4”4．按下F2，设置Cell Parameter--- 设置“BCCH Update Page” 到“Auto”状态--- 设置“ATT Flag State” 到“set”状态--- 按下F6，关闭当前窗口5、按下F4设置“Uplink Parameters”--- 设置“Maximum Uplink Transmit Power Level”到24dBm--- 按下F6，关闭当前窗口6、按下前面板左边的“More”切换页面到第一页，“1 of 4”7、按下F1，设置“Operating Mode”到“Active Cell”8、按下F7，设置“Cell Power”到－93dBm/3.84MHz9、手机开机，等待手机registration注：1、“security settings” 要依据UE的要求，通常情况应设置为“Auth.&Int”QPST关闭鉴全，若默认已关闭无需操作。
2、假如UE用的是Qualcomm chipset,就必须把“RLC Reestablish”设置成“Off”二、注册与Call连接1、完成上面的“测试前的设置”后，正确连接UE和仪器。
2、手机开机，自动注册。
－注册成功后8960会显示UE的基本信息“IMSI”和“IMEI”号及“Power class”3、注册成功后，按“Originate Call”进行Call连接－Call连接成功，8960的“Active Call”显示“Connected”三、最大输出功率测试1、完成“一”和“二”的操作2、用前面板右侧“More”键选择页面到“3 of 3”3、按F7，改变“MS Target Power”为21dBm(Power Class4)或24dBm(Power Class3)或27dBm(Power Class2)4、按F8，设置UL CL Power Ctrl Parameters－设置“UL CL Power Ctrl Mode”为“All Up bits”－设置“UL CL Power Ctrl Algorithm”为“Two”5、开始测试－按“Measurement selection”键－选择“Thermal Power”Nominal Maximum Output Power四、频率容限1、 完成“一”和“二”的操作2、 按F7，设置“Cell Power”为 -106.73、 按左边More 键，切换页面到 2 of 44、 选择进入“Generator Info”5、 按F4，设置“Connected DL Channel Levels”，设置“Cell Connecte d DPCHLevel”为 -10.3dB6、 按右边的More 键，切换页面到 3 of 37、 按F7，改变“MS Target Power”为21dBm(Power Class4)或24dBm(Power Class3)或27dBm(Power Class2)8、 按F8，设置UL CL Power Ctrl Parameters－ 设置“UL CL Power Ctrl Mode”为“All Up bits” 9、开始测试－ 按“Measurement selection”键 － 选择“Waveform Quality”10、频率误差应该在 0,1 ppm.以内五、最小输出功率1、完成“一”和“二”操作2、按“Measurement selection”键，选择“Thermal Power”NOTE: 根据测量的动态范围，发射功率测试分为两种方法：宽带功率测试（Thermal power）和信道功率测试(Channel power), 宽带功率测试（Thermal power）针对大信号功率测试用于最大发射功率的测试,对于动态范围大的测量应使用信道功率测试(Channel power)。
R&S 扫频仪测试指导书 V1.0珠海世纪鼎利通信科技股份有限公司Copyright © Dingli Commnunications Inc. ,All rights reserved 版权所有，侵权必究密级：对外公开目 录一、 二、 1. 2. 3. 三、 四、 1. R&S扫频仪使用的硬件...................................................................................................3 测试前的准备工作（扫频仪硬件连接及驱动安装） ...................................................3 为扫频仪安插天线。
.......................................................................................................3 安装扫频仪驱动。
...........................................................................................................3 用数据线将扫频仪及计算机进行连接，并为扫频仪接通电源，开启扫频仪。
.......5 Pioneer连接R&S扫频仪测试步骤.................................................................................5 扫频仪的测试业务介绍...................................................................................................7 Pilot业务 ...........................................................................................................................7 1) Pilot业务介绍 ...........................................................................................................7 2) Pilot业务测试方法 ...................................................................................................7 3) Pilot业务测试界面显示 ...........................................................................................8 4) Pilot业务统计 ...........................................................................................................8 CW业务 ............................................................................................................................9 1) CW业务介绍 ............................................................................................................9 2) CW业务测试方法 ..................................................................................................10 3) CW业务测试界面显示 ..........................................................................................10 4) CW业务统计 ..........................................................................................................12 Spectrum .........................................................................................................................13 1) Spectrum业务介绍................................................................................................13 2) Spectrum业务测试方法........................................................................................13 3) Spectrum业务测试界面显示 ................................................................................14 4) Spectrum业务统计................................................................................................15 Scanner测试数据在Map窗口中的显示（以CW测试为例） ......................................162.3.4.版权所有 侵权必究第 2 页， 共 17 页密级：对外公开一 、 R&S 扫 频 仪 使 用 的 硬 件扫频仪使用的硬件：扫频仪、电源线、数据线、天线。

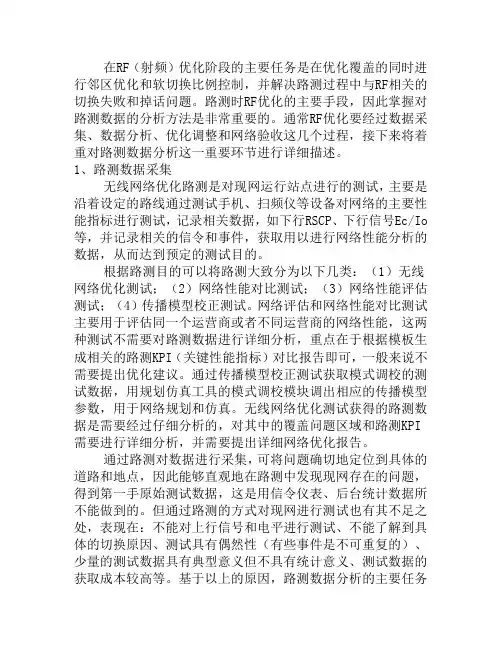

在RF（射频）优化阶段的主要任务是在优化覆盖的同时进行邻区优化和软切换比例控制，并解决路测过程中与RF相关的切换失败和掉话问题。
路测时RF优化的主要手段，因此掌握对路测数据的分析方法是非常重要的。
通常RF优化要经过数据采集、数据分析、优化调整和网络验收这几个过程，接下来将着重对路测数据分析这一重要环节进行详细描述。
1、路测数据采集无线网络优化路测是对现网运行站点进行的测试，主要是沿着设定的路线通过测试手机、扫频仪等设备对网络的主要性能指标进行测试，记录相关数据，如下行RSCP、下行信号Ec/Io 等，并记录相关的信令和事件，获取用以进行网络性能分析的数据，从而达到预定的测试目的。
根据路测目的可以将路测大致分为以下几类：（1）无线网络优化测试；（2）网络性能对比测试；（3）网络性能评估测试；（4）传播模型校正测试。
网络评估和网络性能对比测试主要用于评估同一个运营商或者不同运营商的网络性能，这两种测试不需要对路测数据进行详细分析，重点在于根据模板生成相关的路测KPI（关键性能指标）对比报告即可，一般来说不需要提出优化建议。
通过传播模型校正测试获取模式调校的测试数据，用规划仿真工具的模式调校模块调出相应的传播模型参数，用于网络规划和仿真。
无线网络优化测试获得的路测数据是需要经过仔细分析的，对其中的覆盖问题区域和路测KPI 需要进行详细分析，并需要提出详细网络优化报告。
通过路测对数据进行采集，可将问题确切地定位到具体的道路和地点，因此能够直观地在路测中发现现网存在的问题，得到第一手原始测试数据，这是用信令仪表、后台统计数据所不能做到的。
但通过路测的方式对现网进行测试也有其不足之处，表现在：不能对上行信号和电平进行测试、不能了解到具体的切换原因、测试具有偶然性（有些事件是不可重复的）、少量的测试数据具有典型意义但不具有统计意义、测试数据的获取成本较高等。
基于以上的原因，路测数据分析的主要任务是优化无线网络的覆盖和切换性能，定位外界干扰、解决与RF 相关的掉话和切换失败，对于复杂的问题需要结合话统分析数据和信令跟踪等手段具体分析。
WCDMA/HSDPA/HSUPA网络关键参数含义2010年4月目录一、WCDMA关键参数含义.............................................. 错误！未定义书签。
二、HSDPA关键参数含义 ................................................. 错误！未定义书签。
三、HSUPA关键参数含义 ................................................. 错误！未定义书签。
四、附录一HSDPA UE Category ..................................... 错误！未定义书签。
五、附录二HSUPA UE Category ..................................... 错误！未定义书签。
六、附录三UE Category和CQI对应的传输块大小 .... 错误！未定义书签。
2DINGLI鼎力支持3一、 WCDMA 关键参数含义4DINGLI鼎力支持56DINGLI鼎力支持7二、 HSDPA 关键参数含义8DINGLI鼎力支持9三、 HSUPA 关键参数含义10DINGLI四、附录一HSDPA UE Category五、附录二HSUPA UE Category六、附录三UE Category和CQI对应的传输块大小Table 7A: CQI mapping table for UE categories 1 to 6.DINGLITable 7B: CQI mapping table for UE categories 7 and 8.Table 7C: CQI mapping table for UE category 9.DINGLITable 7D: CQI mapping table for UE category 10.Table 7E: CQI mapping table for UE categories 11 and 12.。
Pilot Pioneer 和Navigator 安装和操作 (UMTS)1、PioneerSetup4.1.0.1安装和其他软件安装是一样的，具体不进行演示。
提示点：有的电脑如果安装完后无法使用，提示认证无效(invalid license)，就需要把[(3)GSM.GPRS.WCDMA]文件夹下的 pioneer .lcf 文件需要复制到Pilot Pioneer4.1.0.1安装目录下，同样方法Navigator .LCF 文件需要复制到Navigator 4.1.0安装目录下，主要是LCF 文件与软件狗要对应，否则根本无法使用。
2、连接N85有的电脑无法无法安装调制解调器，无法安装就无法映射出端口，需如下操作解决。
使用Ghost 系统，Nokia PC 软件套装提示无法安装这个硬件”“INF 中的服务安装段落无效”、windows 无法安装调制解调器等错误。
大家只要下载按下面的方法做就可以了：将mdmcpq.inf 复制到c:\windows\inf将usbser.sys 复制到c:\windows\system32\drivers小技巧：比如要打开c:\windows\inf,只要在地址栏（IE 输入网址的地址栏和我的电脑里的地址栏都一样），输入c:\windows\inf 即可打开然后把文件复制进去，再重新安装驱动就OK 拉。
连接好硬件后，双击导航栏“设备-->Devices ”或选择主菜单“设置--> 设备”，弹出设备配手机除了选Trace Port 外，还需填写Modem Port ；诺基亚手机映射出三个口，可以随便选择任何两个口。
鼎立设备连接配置：1 插入加密狗2打开pioneer43第一次使用如果没有模板的话新建1个模板，看视频4设置内存数据释放时间10->30，也可以更改模板保存路径 这里从C 默认路径改为F:/dingli,这个可以随便改其他盘。
5单击左键打开下拉菜单，如果英文看不懂得花就选择中文就OK 拉6点击 设置->设备->配置端口->OK点击APPEND 可以多追加几个设备单元模块设备类型 设备型号设备设备增加设备去掉的话点击REMOVE7导入做好的基站和地图点击设置-测试模板->输入名字->设置DUration(s)-90或者填-CALL Numbers-019->点击OK，、FTP模板设置dial-up设置你建立的网络连接这个和TEMS设置都一样（填*99#）APN:3GNETHOST:10.116.255.81User Nmame:fzltPassword:fzlt123Download file:/DTTEST/1G.rar 勾上DOWNLOAD上传设置也差不多这样9点击连接或者按F6 ->点击保存LOG10其他自己看录像字段设置这里可以设置统计数据字段Navigator安装和操作(UMTS)安装Navigator请看录像1 很多个文件的时候先合并后再进行分析写报告以下无正文仅供个人用于学习、研究；不得用于商业用途。
I.工程创建1运行软件后会自动弹出如下窗口，请选择“创建新的工程”来新建一个工程。
2点击“确定”后，弹出如下创建新的工程窗口，选择Path of LogData原始数据保存路径，其它选项均可使用默认值。
3出现工程的主菜单、与导航栏4在主菜单栏点击查看→语言→中文II.设备配置1. 连接好硬件后，双击导航栏“设备”->“GPS\Handset\WiMax\Wi-Fi\CMMB\Scanner”或选择主菜单“设置”->“设备”，弹出设备配置对话框(Configure Devices)，选择相关设备，可以通过Handset Information来查看每个设备的端口号；可通过右键选择“Append…”增加设备，对于同类型的设备可通过箭头来进行调整顺序。
如下图示：1) GPS的配置方法在软件主菜单“设置”下选择“设备”或者在导航栏“设备”面板中双击“GPS”，弹出Port Setting窗口在“Device Model”中选择GPS类型NMEA0183，在“HandsetInformation”中查看GPS的端口（GPS不需配置Modem口），配置GPS相应的端口。
2) Nokia的配置方法连接好硬件后，双击导航栏“设备”->“Handset”或右键选择“Append…”或选择主菜单“设置”->“设备”弹出设备配置对话框(Handset setting)，增加6720设备，可以通过Handset Information来查看每个设备的端口号；也可以点击Edit进行编辑在下拉菜单中选择Handset（手机），在“Device Model”中选择手机类型。
如下图示：3) E180终端的配置方法连接好硬件后，双击导航栏“设备”->“Handset”或选择主菜单“设置”->“设备”，右键选择“Append…”弹出设备配置对话框(Handset setting)，增加E180设备，可以通过Handset Information来查看每个设备的端口号；也可以点击Edit进行编辑。
III.设置测试模板及场景1) 测试模版配置点击导航栏“设备—Handset”在Templates Manager中弹出默认的测试模版，根据实制的应用选择即可；或选中Template右键选择“New…”进行新建测试模版；通过选着Templates右键，导入/（导出）功能，导入以前保存/（导出现有）的测试模版。
2) 测试场景配置选择主菜单“设置－保存场景/导入场景”可以将设备配置与测试业务保存为测试场景。
也可以直接通过在设备配置中点击设备，右键打开下拉菜单选择。
场景保存路径为：C:\Program Files\DingLi\PioneerSetup 4.5.0.0\Project Scenes\；针对不同设备配置与测试业务导出不同的测试场景，同一个工程中可通过不同场景之间的切换从而改变测试场景（如下图示）。
1、保存与导入测试场景；2、场景的切换：点击工具栏中的“导入设备及模版场景”按钮，在下拉菜单中直接选择所需切换的场景即可；3、对于已保存的场景，在新建工程中可在Scenes 中直接选中即可实现场景的导入。
3）保存工程点击工具栏中“”按钮，保存所建工程。
以上所有设置（含测试场景、MOS相关设置信息等）都将随工程文件保存。
在工具栏中点击“”按钮或选择主菜单“文件—保存工程”保存所建工程，保存测试设备配置、测试模版信息等；4）连接设备开始测试选择主菜单“记录”－“连接”或点击工具栏按钮，连接设备；选择主菜单“记录”—“开始”或点击工具栏按钮，保存Log文件，根据测试规程输入规定的测试数据名称后开始记录；1、测试控制开始记录后弹出测试控制界面（Logging Control Win）；选中左侧的测试终端后，可从窗口右侧对其进行测试计划管理，并可查看其测试状态；测试计划可以通过Advance按钮进入测试计划的选择，也可以在导航栏“设备－Device Manager－Template Manager”中选择。
2、配置测试计划在测试模板设置完成后，点击Advance按钮，在弹出的窗口左侧可通过勾选的方式来选择要执行的测试计划，也可以在导航栏“设备－Device Manager－Template Manager”中选择；如果勾选了多个测试计划，则会按勾选的顺序以次执行。
3、调用测试模板点击Start，让选中的设备执行测试计划；点击Start All，让所有连接的设备都执行相应的测试计划；4、测试信息显示双击或将导航栏工程面板中当前Log下的相应窗口拖入工作区，即可分类显示相关数据信息。
传统网络测试时常看的窗口有：Map、Graph、Event、Message、Data Test、Serving/Neighbor。
5、结束测试测试结束点击“Logging Control Win”窗口中的Stop按钮，终止对测试计划的调用；点击按钮，停止记录Log文件；点击按钮，断开设备连接。
IV.测试业务1、语音多路MOS测试第一步：MOS 盒驱动正确安装后，把A、B、C 三根数据线分别插在电脑的USB 口上，然后按照测试手机主被叫顺序，一部一部的接上手机，这时手机的驱动会一部一部自动安装，安装成功后，会在设备管理器中的“调制解调器”和“端口”中显示设备端口信息第二步：打开Pioneer，双击导航栏“设备”->“Handset” 或右键选择“Append…”或选择主菜单“设置”->“设备”弹出设备配置对话框(Handset setting)，按照手机主被叫顺序一个一个配置设备，配置完成后，如图所示：第三步：点击导航栏“设备—Handset”在Templates Manager中弹出默认的测试模版，选着Dial业务；或选中Template右键选择“New…”进行新建Dial业务测试模版；模板中的MOS通道要与MOS盒上的一一对应。
第四步：配置好模板后，加载模板，连接设备，开始记录LOG，点击“START”开始测试，经常用的的窗口有以下几个：Message窗口Event窗口MOS Test 窗口2、多路数据业务测试第一步：数据业务测试创建拨号的方式有两种：手动创建：连接，双击“控制面板”中的“网络连接”进入网络连接页面，单击“网络任务”中的“创建一个新的连接”，打开连接向导1、自动创建：在数据业务测试模版中Select Tpye选择“PPP By Create Dial”填写好相关拨号信息即可。
第二步：插入数据卡，会自动安装驱动，安装成功后，会在设备管理器中的“调制解调器”和“端口”中显示设备端口信息（示例）第三步：连接好硬件后，双击导航栏“设备”->“Handset”或选择主菜单“设置”->“设备”，右键选择“Append…”弹出设备配置对话框(Handset setting)，添加相应的设备，如下图示：第三步：点击导航栏“设备—Handset”在Templates Manager中弹出默认的测试模版，选择数据业务即可；或选中Template右键选择“New…”进行新建测试模版；第四步：配置好模板后，加载模板，连接设备，开始记录LOG，点击“START”开始测试，经常用的的窗口有以下几个：Message窗口Event窗口Data Test窗口3、VP（语音）业务测试第一步：插入终端，各终端的驱动会自动安装，安装成功后，会在设备管理器中的“调制解调器”和“端口”中显示设备端口信息第二步：连接好硬件后，双击导航栏“设备”->“Handset”或选择主菜单“设置”->“设备”，右键选择“Append…”弹出设备配置对话框(Handset setting)，添加相应的设备；第三步：点击导航栏“设备—Handset”在Templates Manager中弹出默认的测试模版，选择Video Telephony即可；或选中Template右键选择“New…”进行新建测试模版；第四步：配置好模板后，加载模板，连接设备，开始记录LOG，点击“START”开始测试，经常用的的窗口有Event窗口第五步：开始记录LOG，点击“START”开始测试DT测试时所要关注的指标停止V.测试时常遇到的设备问题1．PC问题（要求DELL630，系统的安装、清理、内部数据的转移，电源的供应，蓝屏，死机放置）；2.手机（电池检查，标签设置，充电器（座充、线充）、主被叫、数据号码分清）3.狗（与PC连接时注意外部的碰撞，设备保管）4.GPS（偏移，设置，数据线的连接，与PC串口的连接注意拧紧固定螺丝）5.数据线（检查数据线是否完好，出口是否匹配）6.电池（检查电池的兼容，电量是否能完成自己的工作量，充满/用完电的电池分开）7.网络连接（建立网络拨号连接，端口设置要正确，帐号和密码要正确）8.手机卡（费用查询、网络连接，卡的保存）9.拨号错误（检查设备的连接，测试模版的号码设置）10.数据保存（找好别人也好识别的保存路径，最好放到磁盘空间大的盘里，数据要做备份，数据要及时提交自己对应的联系人）11.文件命名（时间-地点）12.设备的维护典型设备连接故障问题及解决方案● 1.GPS连接失败：首先检查GPS电源是否开启，然后检查接口是否设置正确，我们所使用的GPS是合众思壮N20233，它的出厂接口默认为GARMIN,我们要把它的接口设置为NMEA OUT，这点需要大家注意；其次就是GPS数据线的连接，一头连接GPS 本身的数据插口上（注意数据线的插头要与GPS上的插口凹槽对应），另一头接PC 的串口上，记得要拧紧数据接头的固定螺丝，以免接头的松动影响设备连接。
● 2. Handset1/2/3连接失败，我们首先要保证正确选择手机的端口号，分清数据、语音主叫、语音被叫，手机是否开机，数据线是否完好，在这些事故原因都排除的情况下，我们可以把手机本身所对应的数据线重新插拔一次，然后重新连接，也可重启手机；设备连接成功后，也许数据手机无法拨号上网，这种情况，你要到网络连接里查看拨号端口是否与连接数据收集的端口一致，如果一致，在拨号过程中提示您：●你可以取消连接，拿起数据手机拨打10010号来激活。
如果在拨号过程中提示您：●这时我们要重启数据手机并重新插拔它所对应的数据线，拨打10010号即可。
●在你测试过程中，你也许会遇到这样的现象，你的被叫手机突然来电，导致它掉话，然后你的语音手机就自动往外拨打它电话薄里的第一个号码，只要把数据线连接上就重复拨打，把软件关掉还是拨打，只有把它本身对应的数据线拔了才会停止，遇到这种情况，解决的最快最有效的方法就是重新建立模版，重新连接。
● 3.在手机连接过程中有时会导致PC死机，把外接设备全部拔了，重新连接，如果导致蓝屏只好强制关机再重新启动。
