测试软件用法及测试步骤1.1 前台测试软件安装：点击软件安装程序：Pilot Pioneer，显示如下：点击“下一步”：选择我同意，然后点击“下一步”：在此，可以选择软件安装路径，在上图的窗口中选择右侧的“浏览”按钮即可浏览。
然后点击“下一步”：点击“下一步”：点击“下一步”：选择“安装”：安装软件结束后，会自动弹出两个要安装的软件，分别为：“MSXML 4.0 SP2”和“WinPcap4.0.2”，这两个软件是每次安装Pilot Pioneer软件都要重新安装的。
完成以上的安装，前台测试软件Pilot Pioneer已经正常安装完毕，同时，软件安装包会自动安装软件机密锁的驱动。
软件安装成功之后，还需要一个软件权限文件“Pioneer.lcf”文件，这个文件一般在软件的安装光盘中，或可以和软件机密锁一起得到。
软件正常运行需要将“Pioneer.lcf”文件放到软件安装目录中。
如果软件安装在默认目录中，路径如下：C:\Program Files\DingLi\Pilot Pioneer3.6.1.33或见下图：如果软件的权限文件“Pioneer.lcf”文件和软件加密锁配对正常，就可以打开软件进行下面的应用了。
后台分析软件的安装与前台软件相似。
1.2 前台测试软件主要窗口介绍：1.2.1 Map 窗口通过该窗口可以得到测试点的位置、信号质量（RX、TX、EcIo等）、基站、地理位置等信息。
注意：使用图中红框处按钮，可以选择地图显示的指标，便于路测中判断问题。
在Map中显示地图：按照2.2.11的说明导入地图数据以后，点击图中红色圆圈，选择想要显示的指标即可。
1.2.2 Graph 窗口通过该窗口，可以图形化显示路测的各种指标。
通过图中箭头指示可以手工打开该窗口。
通过“Field”选项可以设定当前窗口显示哪些指标。
1.2.3 Serving/Neighbor信息通过该窗口可以实时观察手机使用的导频信息。
鼎力前台测试端操作文档（Pilot Pioneer）一、基本操作1、测试数据导入单击主菜单栏Edit——Log Data——Import。
2、测试数据删除单击主菜单栏“Edit——Log Data——Delete”打开测试数据删除窗口，勾选测试数据点“OK”按钮进行删除。
3、测试数据导出单击主菜单栏“Edit——Log Data——Export”进入测试数据导出窗口（如下图所示），从Log Data栏位勾选导出数据，从右侧窗口中设置数据导出的方式，然后按“OK”按钮进行数据导出，并为数据指定导出的本地目录。
4、测试数据合并及分割单击主菜单栏“Tools——Merge or Divide”打开测试数据的合并及分割窗口。
该窗口功能配合了Pilot Pioneer在测试过程中测试数据分文件保存的功能。
对于分文件保存的若干测试数据，可通过Edit Log Files窗口的合并功能合并为一个测试数据。
对于单个测试数据，可通过Edit Log Files窗口的数据分割功能将其分割成若干测试数据。
5、地图数据导入单击主菜单栏“Edit——Maps——Import”或双击导航栏“GIS Info——Geo Maps”打开地图导入窗口（如下图所示），选择地图类型并按“OK”按钮，会打开查找本地路径的地图选择窗口，选择地图数据进行导入。
6、基站数据导入单击主菜单栏“Edit——Site Database——Import”，打开基站数据的网络选择窗口，选择网络类型并选择基站数据，即可完成基站数据的导入。
二、测试操作1、工程创建运行软件后会自动弹出如下窗口，选择“创建新的工程”来新建一个工程。
点击“确定”后，弹出如下Configure Project窗口，选择Path of LogData原始数据保存路径，其它选项均可使用默认值；点击“OK”代表已创建了一个新工程。
2、测试模板配置点击导航栏“设备—Handset”在Templates Manager中弹出默认的测试模版，根据实制的应用选择即可；或选中Template右键选择“New…”进行新建测试模版；通过选着Templates右键，导入/导出功能，导入以前保存/导出现有的测试模版。
Pioneer Operating instructions（For Quanta P1）目录目录 (2)1前台驱动安装 (3)2软件安装 (5)3设备连接.......................................................错误！未定义书签。
3.1驱动安装......................................................................................错误！未定义书签。
3.2设备配置......................................................................................错误！未定义书签。
4业务测试.. (15)4.1计划制定 (15)4.2开始记录测试Log (17)4.3业务测试控制 (18)1前台驱动安装启动PioneerDriversSetup安装程序后，依次执行如下操作：第一步：启动安装程序后，点击“Next”进行安装过程，点击“Cancel”退出驱动安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；注意：此安装过程全程请关闭系统防火墙、三方防火墙、电脑卫士等工具，同时安装过程弹出的所有程序请默认安装。
此过程会安装net组件、MOS驱动、加密狗驱动、MSXML、WinPcap等。
第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。
2软件安装启动Pioneer Setup安装程序后，依次执行如下操作：第一步：首先进入安装向导页面，点击“Next”则继续安装,点击“Cancel”则退出安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装图表1-1安装向导第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；图表1-2指定安装路径第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。
鼎立软件使用简介鼎立在网优工作中有着不可替代的作用，Pilot Pioneer测试软件提供了丰富的信号测试功能，可以对不同的网络、不同类型的业务的进行测试，Pilot Navigator分析软件可以对测试数据进行全面、细致的分析，为网优工作人员分析区域覆盖提供了极大的便利，它是我们网优的好帮手。
此处对鼎立的介绍以Pioneer4.1.0.1和Navigator 4.1.0为主。
1、Pilot Pioneer使用简介1.1工程创建打开鼎立前台后会出现新建工程的对话框，在这里可以选着已经存在的工程，也可以创建新的工程，运行软件后会自动弹出如下窗口，请选择“创建新的工程”来新建一个工程。
点击“确定”后，弹出如下Configure Project 窗口，选择Path of LogData 原始数据保存路径，其它选项均可使用默认值。
栏位名称栏位描述点击右下角的Reference按键，在弹出的对话框中选择数据分段保存方式。
建议选中“Auto switch to save by time”，时间60分钟，其他地方不需要设置。
点击OK确认。
1.2设备连接设置选择主菜单 View → Language → Chinese 显示中文菜单。
连接硬件设备，安装好设备驱动后，双击导航栏设备→Devices或选择主菜单设置→按照次序连接设备，例如：GPS、主叫手机、被叫手机、数据卡。
连接完毕一个设备后参照Configure Devices System Ports Info中设备对应的端口号，将设备类型、设备型号、设备端口依次填好。
1.3设置语音业务测试模板打开“设置” “测试模板”，得到如下界面点击“New”，进行新模板的命名。
命名完成后需要选择业务类型。
选择完成后，需要进行网络的选择，选择“CDMA”。
点击“OK”后，进入模板的主要参数设定。
1.4数据业务测试模板设置设置数据业务测试模板前，要先新建一个拨号连接，详细步骤见备注。
鼎力软件的使用
鼎力测试软件使用共分为七个部分：
一：软件的打开；
二：设备的连接；
三：脚本的建立；
四：工参与地图的导入；
五：测试；
六：数据保存；
七：退出软件。
以下是这七个部分的详细介绍：
一：软件的打开（建立工程）
二：设备的连接：1.点击设置
2.选择设备
3.GPS的连接；
注意端口的选择
4.手机的选择；
注意手机的型号（在手机上查）以及手机的端口号（特别是多部手机）
三:脚本的建立
1.AMR脚本的建立
2.VP脚本的建立（注意数据模式）
3.FTP脚本的建立；做FTP业务时，首先要让电脑与服务器相连，因此要先建立一个PING的脚本进行连接，以下是PING脚本的建立
连接好以后，就可以进行FTP业务。
以下是FTP业务的脚本建立
四：工参与地图的导入
五：开始测试
注意存储的位置不能变
六：保存数据（先停脚本，再停止测试）
七：关闭软件（略）。
1、大唐驱动软件安装：一、卸载驱动不管以前有没有安装过USB2VCOM驱动，最好先点击“Uninstall”按钮，如下图1所示，卸载掉USB2VCOM驱动。
并重启电脑。
二、打包驱动安装1 如果以前安装过USB2VCOM驱动，请按照以上说明，卸载驱动，并重新启动电脑。
2 执行安装程序，选择“VCOM Number”数目一般要选择10，因为我们进行拉网测试两部测试终端要在一台电脑上测试，如果“VCOM Number”数目选择在时小于10就无法同时连接两部测试终端因此最好选择10，然后点击“Install”按钮，安装驱动。
此处选择的“VCOM Number”将为安装的VCOM数量。
安装完成后，点击“Exit”退出。
3 如果PC提示重新启动，请按照说明，重新启动计算机。
4然后按照下面的提示进行操作：1）、插上大唐测试终端，操作系统自动提示找到新硬件2）、选择“否，暂时不”，并点击下一步；3）、选择“自动安装软件（推荐）（I）”，并点击下一步；4）、跳出下面提示框后，选择“仍然继续”；5）、系统自动安装驱动，点击完成即完成驱动的安装。
5、点击完成即完成驱动的安装1、正常使用过程中，可以打开状态栏的MUX UI，或者是通过开始菜单/所有程序/DatangMobile/DTM8100 MUX UI来打开MUX UI程序，来查看端口状态，在测试软件上的端口要添加的是前面的两个。
如下图所示在测试软件上要添加的端口就是3和4，而不是4和5。
2、鼎力软件的基本使用2.1打开鼎利软件的默认窗口创建新的工程选择测试文件的保存路径菜单中英文选择（可选部分）相关阀值设置（如RSCP C/I等）电子地图的导入基站信息表的导入设备端口设置（GPS和测试手机）测试常用窗口测试模板设置CS12.2K模板设置CS64模板设置与CS12.2K模板设置基本一样就是在如下处修改就可以PS 业务的设置测试工程的保存以上是我们工作中常用的设置及要求。
Pioneer Operating instructions（For Quanta P1）目录目录 (2)1前台驱动安装 (3)2软件安装 (5)3设备连接.......................................................错误！未定义书签。
3.1驱动安装......................................................................................错误！未定义书签。
3.2设备配置......................................................................................错误！未定义书签。
4业务测试.. (15)4.1计划制定 (15)4.2开始记录测试Log (17)4.3业务测试控制 (18)1前台驱动安装启动PioneerDriversSetup安装程序后，依次执行如下操作：第一步：启动安装程序后，点击“Next”进行安装过程，点击“Cancel”退出驱动安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；注意：此安装过程全程请关闭系统防火墙、三方防火墙、电脑卫士等工具，同时安装过程弹出的所有程序请默认安装。
此过程会安装net组件、MOS驱动、加密狗驱动、MSXML、WinPcap等。
第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。
2软件安装启动Pioneer Setup安装程序后，依次执行如下操作：第一步：首先进入安装向导页面，点击“Next”则继续安装,点击“Cancel”则退出安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装图表1-1安装向导第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；图表1-2指定安装路径第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

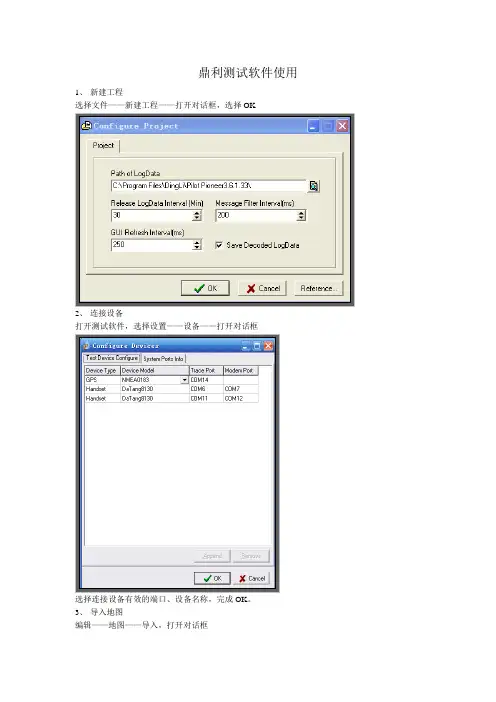

鼎利测试软件使用1、新建工程选择文件——新建工程——打开对话框，选择OK2、连接设备打开测试软件，选择设置——设备——打开对话框选择连接设备有效的端口、设备名称，完成OK。
3、导入地图编辑——地图——导入，打开对话框选择地图类型打开并导入。
点击窗口——新建MAP窗口，出现地图如下：在工具栏选择打开，出现下图：选择VECT OR即可出现地图视图。
地图信息和小区信息表要等开始记录时拉到地图，不然开始记录时，你前面做的就白费了，要重新做了。
4、导入基站数据编辑——基站数据库基站数据要求TXT文件格式导完之后，左边菜单Sites出现如下右键点击TD-SCDMA，选择编辑，打开右边的Show Name再把TD-SCDMA拖入地图，就可以出现小区信息。
5、测试模板编辑设置——测试模板选择NEW新建一个模板VP拨打的设置如下：AMR拨打的设置如下：HSDPA下载和上传设置如下：鼎利端口有个范围，可以换端口。
6、更改RSCP、C/I的颜色及范围选项设置——常规设置——阀值可以更改颜色、打点轨迹的显示形状、大小、及需要显示类型。
7、设置GPS打点测试设置——数据——TDSCDMA数据8、可以开始执行脚本记录并开始测试出现下图把我们需要的主小区和相邻小区和C/I打开，这些都在左边的TD菜单里再打开中的Advance，选择具体的测试摸板，再点击START就可以了。
9、测试数据报告的生成（RSCP分段统计、C/I分段统计、覆盖率。
HSDPA业务的数据生成是在统计——TD数据报表——生成数据AMR和VP的数据报表生成是在主被叫联合报表设置——常规设置——统计范围HSPDA数据统计生成：HSDPA FTP测试1、应用层速率的算法：。

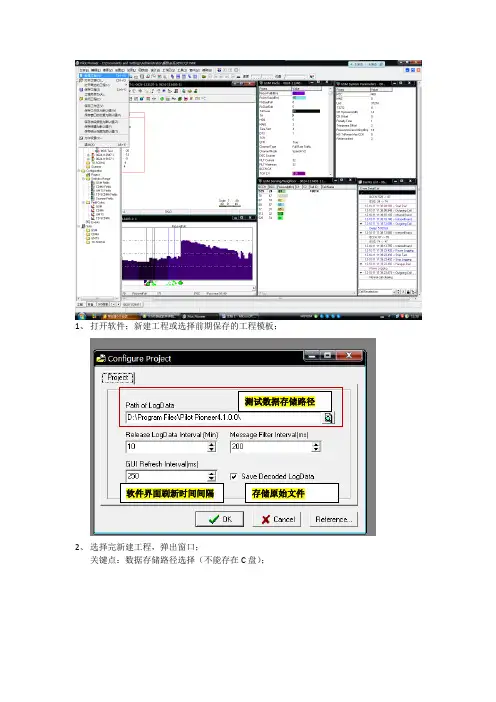

1、打开软件；新建工程或选择前期保存的工程模板；测试数据存储路径软件界面刷新时间间隔存储原始文件2、选择完新建工程，弹出窗口；关键点：数据存储路径选择（不能存在C盘）；3、新建工程为空白界面：测试窗口需在测试时排列；或直接选择已保存模板；4、5、PC连接设备、设备逐个连接。
在鼎立软件设备端口配置；1）首先弹出Configure Devices界面；选择Append增加新设备；新增设备有两个选项Handset（手持机）、Scanner（扫频仪）；若连接为手机选择Handset、若连接的为扫频仪选Scanner；选择终端型号，分为列表中有相应型号和无相应型号；无型号只能尝试；选择完信号，TracePort（跟踪端口）、ATPort（数据测试端口-Modem端口）；关键点：确定设备在PC上，PC给设备分配的串口号，以及串口的通信速率；注：上图为一般的硬件连接，需要配置COM口时的界面；关键点：设备对应的COM口的编号。
该串口通信速率即每秒位数；注：一般情况下通信速率为9600、115200；常见。
TracePort注：一般选择SystemPort Info界面中提示设备端口信息；一般显示所有已连接的设备端口信息。
一般：手机连接之后显示调制解调器端口（测试数据业务应用）=ATport、设备端口（Diagnostics Interface=TracePort；注：室内测试不用选择GPS信息，室外测试需要添加GPS信息；6、配置完设备端口信息，点击连接尝试设备是否能正常连接；7、连接正常的话，显示界面信息；8、设置测试模板、或导入其它人提供的现有模板；。
1）新建模板；点击New；模板命名，根据项目命名格式要求；XXX市XXX业务；2）新建，填完测试模板名称；弹出测试模板业务项目选项；语音业务测试数据业务测试短信业务测试视频业务测试等等；一般先选择测试业务类型；若测试语音，选择（新建拨号）；3）选择完弹出测试网络模式（GSM、CDMA、UMTS(WCDMA)、TD-SCDMA）；注：根据测试网络选择相应模式；注：1）测试语音业务短呼（呼叫时间短，主要测试接入性能）；或长呼（呼叫时间较长，主要测试切换性能；）；关键点：connect ：接入等待时长（拨号等待接通的时间限制）；Duration：持续时间（通话时长，长呼与短呼的区别即通话时长不同）；Interval：间隔时间（挂机后间隔多上时间再次拨打）测试关键点：读测试规范（移动、联通、电信本年度测试规范）。
