鼎利路测软件实用教程

Pioneer Operating instructions（For Quanta P1）目录目录 (2)1前台驱动安装 (3)2软件安装 (5)3设备连接.......................................................错误！未定义书签。

3.1驱动安装......................................................................................错误！未定义书签。

3.2设备配置......................................................................................错误！未定义书签。

4业务测试.. (15)4.1计划制定 (15)4.2开始记录测试Log (17)4.3业务测试控制 (18)1前台驱动安装启动PioneerDriversSetup安装程序后，依次执行如下操作：第一步：启动安装程序后，点击“Next”进行安装过程，点击“Cancel”退出驱动安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；注意：此安装过程全程请关闭系统防火墙、三方防火墙、电脑卫士等工具，同时安装过程弹出的所有程序请默认安装。

此过程会安装net组件、MOS驱动、加密狗驱动、MSXML、WinPcap等。

第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

2软件安装启动Pioneer Setup安装程序后，依次执行如下操作：第一步：首先进入安装向导页面，点击“Next”则继续安装,点击“Cancel”则退出安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装图表1-1安装向导第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；图表1-2指定安装路径第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

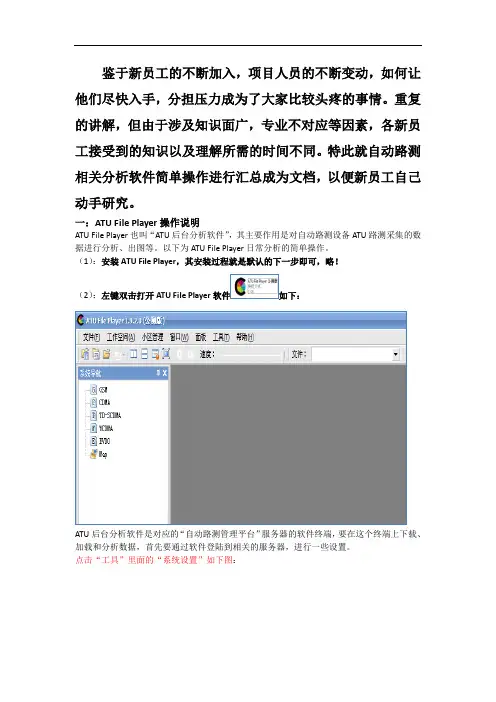

鉴于新员工的不断加入，项目人员的不断变动，如何让他们尽快入手，分担压力成为了大家比较头疼的事情。

重复的讲解，但由于涉及知识面广，专业不对应等因素，各新员工接受到的知识以及理解所需的时间不同。

特此就自动路测相关分析软件简单操作进行汇总成为文档，以便新员工自己动手研究。

一：ATU File Player操作说明ATU File Player也叫“ATU后台分析软件”，其主要作用是对自动路测设备ATU路测采集的数据进行分析、出图等。

以下为ATU File Player日常分析的简单操作。

（1）：安装ATU File Player，其安装过程就是默认的下一步即可，略！（2）：左键双击打开ATU File Player软件如下：ATU后台分析软件是对应的“自动路测管理平台”服务器的软件终端，要在这个终端上下载、加载和分析数据，首先要通过软件登陆到相关的服务器，进行一些设置。

点击“工具”里面的“系统设置”如下图：进来之后里面有“登陆设置”、“下载文件本地设置”、“其他设置”。

登陆设置就是登陆服务器的相关设置，包含服务器地址、端口号、用户名、密码等。

服务器地址就是下载数据来源的地址；端口号分为“室内”和“室外”，室内对应的是“室内测试管理平台”，其端口号是8089，室外对应的是“自动路测管理平台”，其端口号是8888。

用户名和密码就是省或者各地市日常测试登陆平台的用户名和密码。

例如遵义：用户名为：zunyi，密码为：123456。

选择记住密码和自动登陆，下次打开软件的时候就无需再次登陆，最后点击登陆即可。

点击“下载文件本地设置”如下图：在这里面主要设置下载LOG本地路径，也就是通过ATU后台分析软件下载的Log数据保存的地址，点击“设置”出现一个浏览窗口，在窗口里面选择自己比较熟悉的路径作为下载数据的保存地址。

勾选“设为默认”，之后下载的数据都会默认保存在这个路径。

如果没有进行设置，ATU后台分析软件安装目录也没有更改的话，下载的数据默认会保存在C盘的“LogDownLoad”的文件夹里面。

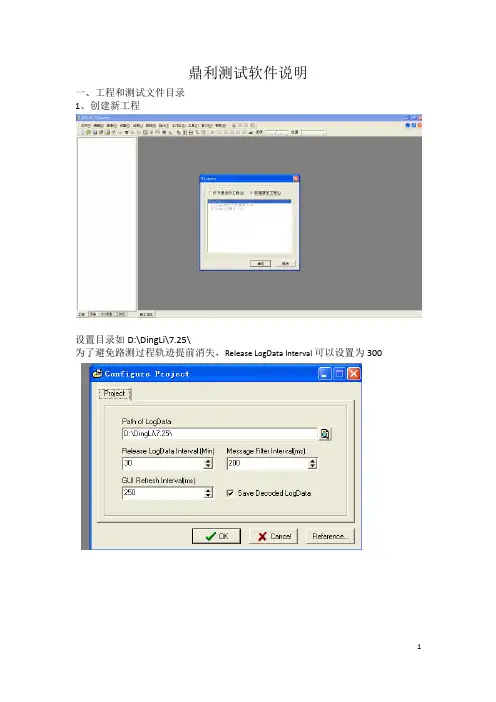

鼎利测试软件说明一、工程和测试文件目录1、创建新工程设置目录如D:\DingLi\7.25\为了避免路测过程轨迹提前消失，Release LogData Interval可以设置为300新建工程（New Project）点击“FileàNew Project”或者单击工具栏的快捷按钮（快捷键为“Ctrl+N”），在工作区中弹出下图所示的工程设置窗口。

设置完成后，点击“OK”按钮，Pilot Pioneer会自动打开一个新的导航栏和工作区。

点击“Cancel”按钮，取消新增。

注：Release LogData Interval是指解码数据在内存上的保存时间，超过该时间内存会自动释放缓存的数据。

通常说来设置较小的时长可以减轻对计算机的运算压力，但是由于测试时窗口显示的参数值是通过缓存的解码数据来计算得到的，过快释放缓存就有可能会导致显示参数来不及计算并正常显示。

这时如果想查看正常的数据，则必须重新回放该数据。

建议用户不要设置过短的释放时间。

“Release LogData Interval（Min）”具体表现在于地图窗口的路径显示时长，例如，软件默认设置的是30分钟，在测试进行了1个小时的时候，只能在地图窗口看到30分钟内的数据，30分钟之前的数据就消失了。

但这并不代表数据消失了，只是在地图窗口没有了显示而已。

在后台回放的时候路径还是可以正常显示的。

其他设置可以按照默认设置。

2、设置测试工程及测试文件的目录设置\常规设置\工程地址如d:\DingLi\7.25\测试文件.RCU为压缩文件，.info在工程目录下；.THL为解压文件，.tpl 在目录LogData下。

3、保存工程模板（文件\工程另存为如“TD测试模板”）文件\保存工作区为默认值、保存窗口的位置为默认值、保存字段颜色为默认值、保存阀值为默认值、保存统计范围为默认值。

二、色标及统计范围的设置1、色标设置设置\常规设置\阀值PCCPCH_RSCP、PCCPCH_CI、RxlevelFull或RxlevelSub、RxQualFull或RxQualSub （sub无法显示时，用full）、UE_TX2、统计范围设置\常规设置\统计范围3、图层设置没有加载电子地图前的图层设置加载电子地图后的图层设置三、导入电子地图和基站信息表1、导入电子地图或矢量地图（BMP、JPG等）编辑\地图\导入2、导入TD基站信息表（TXT）<基站信息表的更新，TXT文件的打开方式选择EXCEL> 编辑\基站数据库\导入四、连接测试手机及测试模板1、手机驱动及相应设置大唐手机8130，手机驱动安装选择虚拟端口（VCOM）数目设置为10个23G切换测试，手机设置网络自动选择；锁TD测试，手机设置网络手动选择。

1、大唐驱动软件安装：一、卸载驱动不管以前有没有安装过USB2VCOM驱动，最好先点击“Uninstall”按钮，如下图1所示，卸载掉USB2VCOM驱动。

并重启电脑。

二、打包驱动安装1 如果以前安装过USB2VCOM驱动，请按照以上说明，卸载驱动，并重新启动电脑。

2 执行安装程序，选择“VCOM Number”数目一般要选择10，因为我们进行拉网测试两部测试终端要在一台电脑上测试，如果“VCOM Number”数目选择在时小于10就无法同时连接两部测试终端因此最好选择10，然后点击“Install”按钮，安装驱动。

此处选择的“VCOM Number”将为安装的VCOM数量。

安装完成后，点击“Exit”退出。

3 如果PC提示重新启动，请按照说明，重新启动计算机。

4然后按照下面的提示进行操作：1）、插上大唐测试终端，操作系统自动提示找到新硬件2）、选择“否，暂时不”，并点击下一步；3）、选择“自动安装软件（推荐）（I）”，并点击下一步；4）、跳出下面提示框后，选择“仍然继续”；5）、系统自动安装驱动，点击完成即完成驱动的安装。

5、点击完成即完成驱动的安装1、正常使用过程中，可以打开状态栏的MUX UI，或者是通过开始菜单/所有程序/DatangMobile/DTM8100 MUX UI来打开MUX UI程序，来查看端口状态，在测试软件上的端口要添加的是前面的两个。

如下图所示在测试软件上要添加的端口就是3和4，而不是4和5。

2、鼎力软件的基本使用2.1打开鼎利软件的默认窗口创建新的工程选择测试文件的保存路径菜单中英文选择（可选部分）相关阀值设置（如RSCP C/I等）电子地图的导入基站信息表的导入设备端口设置（GPS和测试手机）测试常用窗口测试模板设置CS12.2K模板设置CS64模板设置与CS12.2K模板设置基本一样就是在如下处修改就可以PS 业务的设置测试工程的保存以上是我们工作中常用的设置及要求。

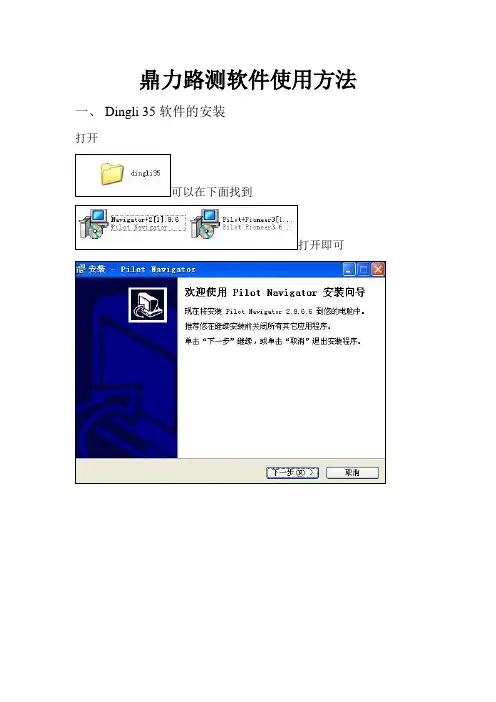

鼎力路测软件使用方法一、Dingli 35软件的安装打开装就可以了，最终可以使用Dingli 35。

二、Dingli 35测试软件的使用1、开软件后会弹出一话框，是打开最近的工程还是建立一新的工程表。

2、面有一语言选项，根据自己的情况可以选择是中文还是英文。

3、打开设置里面的设备选项，就开始添加设备了，看好每个端口代表的设备，除去GPS的端口号后，其他俩一大口是语音口，另一个小口是数据口。

另外也可以没那么复杂一个一个添加设备，也可以打开软件窗口左边的设速度快一点。

4、基站信息的导入点击中的设备按钮，将“西安WCDMA090625基站数据的导入单击菜单栏中的“编辑”按钮选择其中的“导入。

单击“导入”如下图选中“CDMA“单击“OK”得到如下图：单击“import datas”在E:\学员资料\dingli36120\基站信息打开“OK”后，基站数据导入完毕。

地图数据的导入：单击菜单栏中的“编辑”按钮选择“地图”选中“导入”如下图所示单击导入后如下图所示5、打开模板，设置号码和拨号次数，拨号时长。

默认拨号时长90s。

6、设备，点击呼叫state all,开始记录，圆点变红点。

就开始路测。

关注需要的指标三、CDMA中比较最要的参数RX AGC\RX POWER 接收信号强度（>-95dBm）TX AGC\TX POWER 发射信号强度（＜-1 好）Total Ec/Io （＞12dBm 好）FFER 前向误帧率（＜3% 好）TX ADJ (反映了上下形链路的一个平衡状况)Refrence Ec (主导频的信号能量)Total Ec （导频功率的总和）二、Navigator后台软件的处理：1，打开Navigator软件：2，打开数据文件如下图：打击后如下图，打击打开。

同样的方法导入地图和基站数据基站的导入地图的导入选择mapinfo tab files 后打开点击：后如下图导入显示的事件单击ok后如下图：单击“统计”选择“自定义统计报表”单击后得到如下图：三、综上所述即鼎力.35的前台后台的安装及基本操作应用.。

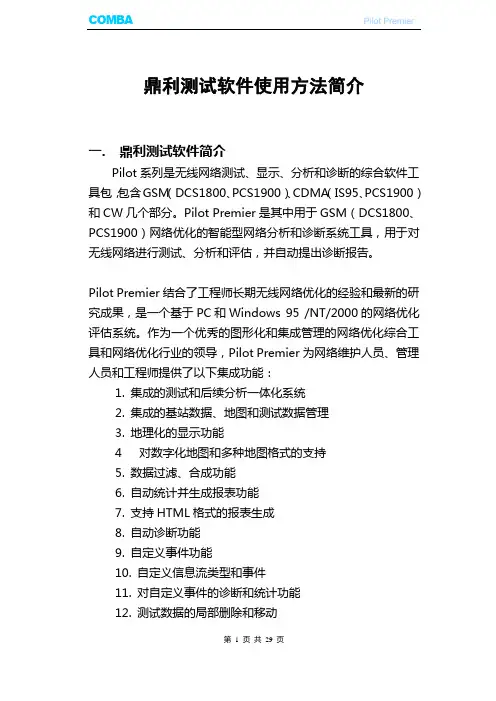

鼎利测试软件使用方法简介一.鼎利测试软件简介Pilot系列是无线网络测试、显示、分析和诊断的综合软件工具包，包含GSM（DCS1800、PCS1900）、CDMA（IS95、PCS1900）和CW几个部分。

Pilot Premier是其中用于GSM（DCS1800、PCS1900）网络优化的智能型网络分析和诊断系统工具，用于对无线网络进行测试、分析和评估，并自动提出诊断报告。

Pilot Premier结合了工程师长期无线网络优化的经验和最新的研究成果，是一个基于PC和Windows 95 /NT/2000的网络优化评估系统。

作为一个优秀的图形化和集成管理的网络优化综合工具和网络优化行业的领导，Pilot Premier为网络维护人员、管理人员和工程师提供了以下集成功能：1. 集成的测试和后续分析一体化系统2. 集成的基站数据、地图和测试数据管理3. 地理化的显示功能4对数字化地图和多种地图格式的支持5. 数据过滤、合成功能6. 自动统计并生成报表功能7. 支持HTML格式的报表生成8. 自动诊断功能9. 自定义事件功能10. 自定义信息流类型和事件11. 对自定义事件的诊断和统计功能12. 测试数据的局部删除和移动二.准备工作1. 测试使用工具内置鼎利测试软件(Pilot Premier5.5)笔记本一部\GPS全球卫星定位仪一部\GPS数据连线一根\加密狗一个\双串口卡一个\萨基姆OT76测试手机两部\测试手机数据连线两根.2. 安装方法首先确认笔记本处于关机状态,将加密狗安装在笔记本打印机串口上并作好固定. 然后将双串口卡装入PCMIC 卡槽内.将手机数据线与测试两部手机连接好然后连接到双串口卡上,注意各连接口的固定.GPS 首先接好车载天线,然后通过GPS 数据线连接到笔记本上.三. 使用方法1.室外测试✓ 先新建一个工程：✓ 新建过程中注意地理参数的改变✓打开Project 中的Devices单击新建工程安钮，新建一个工程✓选择设备及相应串口在Devices窗口中，用户在选择了相应设备型号和对应的串口号后，可以在Device项选择测试需要连接的设备；Model项可以选择不同设备的型号；而Port用来选择相对应设备所连接的串口号。

关于鼎力路测软件使用说明（TD-SCDMA数据测试统计）广东江门市移动T D优化小组2009-11-17目录1软件说明 (3)2软件的使用 (3)2.1前台的使用 (3)2.2后台的使用 (10)3工作总结 (11)4附测试中的一些专业术语 (12)1软件说明鼎力软件是一套集TD-SCDMA、WCDMA、GSM、CDMA为一体的综合测试软件，它分为两个平台，前台和后台。

前台用于数据的采集数据、回放和分析，后台则用于各项指标及各事件的统计，输出专业的图表，为日后的优化工作提供比较客观信息。

2软件的使用软件的使用分为前台和后台部分在下面我会一一的对其使用做简单的说明。

2.1前台的使用这里我简单介绍一些关于数据采集上的操作流程。

首先将地图或者图片导入该软件的前台如下图：我们可以通过MAPINFO的网优工具将设计好的图层进行导入，形成地理图表和路面显示情况，此项用途比较广泛。

并且可以通过基站基础工参我们可以将该处形成基站图标显示在MAP工作区域内。

我们将设备准备好在开始测试之前需要设置几处工作界面；●测试指标所要的阀门值图，通过这个我们可以设置出测试文件的所需要的Legend；●通过设置中的设备我们可以设置GPS和手机所接入的端口号（COM），将相应的设备和端口号进行匹对；当设备正常连接好后我们就可以点击该图标进行设备连接，当设备连接后点击我们就可以保存数据了，测试过程中该图标显灰色，当测试任务结束后我们要点击该后再点击断开连接，该流程一定要遵守不然有可能会出现数据混乱的局面，一天辛苦的数据有可能会付出东流。

测试过程中我们需要观察几个窗口，看是否在测试过程中出现异常；该图由于没有狗所以弄出来是黑色的我们还能再MAP工作区域内显示想要指标路线颜色图，并且还可以通过选择的SIZE的数值改变线路的大小，在MAP工作区域内显示其他的指标比如C/I、RSCP、UEPOWER、BER等等相关的指标线路显示图，通过双击右框的指标改变颜色和数值我们可以相应的设置达到符合的要求为止。
