YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机（机座号112~250）0EE.138.128佳木斯电机股份有限公司二○○三年三月前言佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组后组建的股份制企业。
佳木斯电机股份有限公司位于美丽富饶的三江平原松花江畔的新兴工业城市——佳木斯市，是生产防爆电机、起重冶金电机、屏蔽电机和局部扇风机的创始企业，公司拥有进出口自营权。
现有职工2300多人，其中工程技术人员540多人。
产品有152个系列，11343个品种，60477个规格，年产130万千瓦，功率范围从0.12kW~10000kW。
公司拥有引进德国、日本、丹麦等国家的先进技术，高精密加工设备和先进的测试系统。
产品广泛应用于石油、化工、煤炭、冶金、交通、水利、电力、粮食、仓储、通讯、军工等领域，产品远销四十多个国家和地区，为我国卫星、火箭发射、核电站、核反应堆、葛州坝、三峡、南极长城站等高科技领域提供了可靠的驱动力。
与之相邻的佳木斯防爆电机研究所，是国家授权的防爆电气设备检验机关，是全国起重冶金电机、屏蔽电机产品检验中心和行业归口所，是集科学试验、检测、产品开发设计于一体的科学研究基地。
公司产品分获国优、部优、省优，并获得“国家标准化一级单位”，“全国用户满意企业”，“全国用户满意产品”等省级以上荣誉称号50多项，94年在电动机行业中首先通过了中国机械工业质量保证体系认证，取得了GB/T19001-ISO9001标准的质量体系认证证书。
佳木斯电机股份有限公司特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为已任，不断探索，不断前进，与您携手共同创建美好的未来。
1 概述YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机基础上派生的，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较宽的调速范围、较大的过载能力和较高的机械强度。

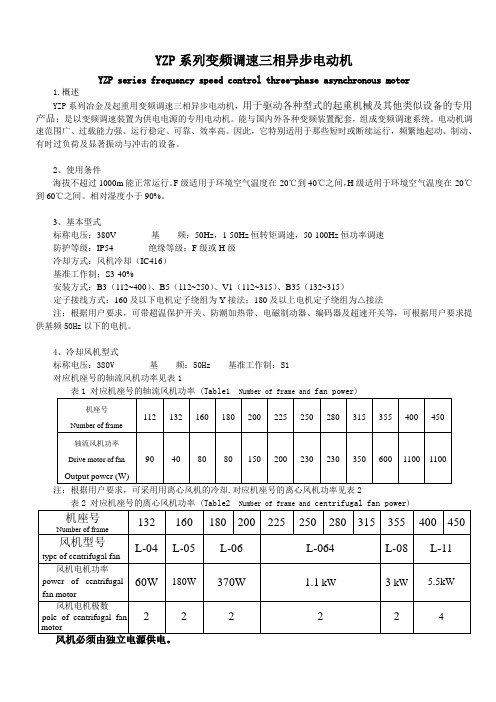

YZP系列变频调速三相异步电动机YZP series frequency speed control three-phase asynchronous motor1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。
能与国内外各种变频装置配套，组成变频调速系统。
电动机调速范围广、过载能力强、运行稳定、可靠、效率高。
因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
2、使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3、基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：160及以下电机定子绕组为Y接法；180及以上电机定子绕组为△接法注：根据用户要求，可带超温保护开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。
4、冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1表1 对应机座号的轴流风机功率 (Table1 Number of frame and fan power)注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率 (Table2 Number of frame and centrifugal fan power)1. GeneralYZP series VVVF adjustable speed motors for metallurgy and crane are specially used for driving various cranes and other similarity equipment. The YZP series use frequency conversion adjustable speed power and can be used with various variable frequency units at home and abroad.. The YZP series have wide adjustable speed range, high overload capacity, high reliable, high efficiency. The YZP series are very suitable the machine which frequency start and stop or interrupted duty with starting, braking, inverse frequently.2. Operation conditionThe motor can run normally when the elevation not more than 1000m. The environment temperature for class F is from -20 to 40 Celsius degree，for H class from -20 to 60 Celsius degree. Relative humidity less 90%.3. Base moderated voltage: 380V.base frequency: 50Hz，1-50Hz constant torque adjustable speed, 50-100Hz constant power adjustable speedprotection Class:IP54 insulation class: F or Hcooling mode: fan cooling（IC416）base operating duty : S3-40%install mode: B3（112~450）、B5（112~250）、V1（112~315）、B35（132~315）winding connection: Y to 160 and below; △to 180 and aboveAccording to the agreement, the following are optional: over-temperature protection, dampproof heating belt, brake, rotary encoder, over-speed switch.4． Cooling fanRated voltage: 380V.Base frequency: 50Hz，Base operating mode : S1According to the demand of customer, we can provide centrifugal fan.The power of drive motor shown in table1 and table 2.Fan must be powered independently!5. YZP系列变频调速电动机型号意义：Significance of models of YZP series frequency (speed) motor异步电机极数冶金及起重用机座长短代号Long and short code of frame变频调速中心高（mm）speed adjustment注：电机带带风机、制动器或编码器，则其型号加上其对应的符号。

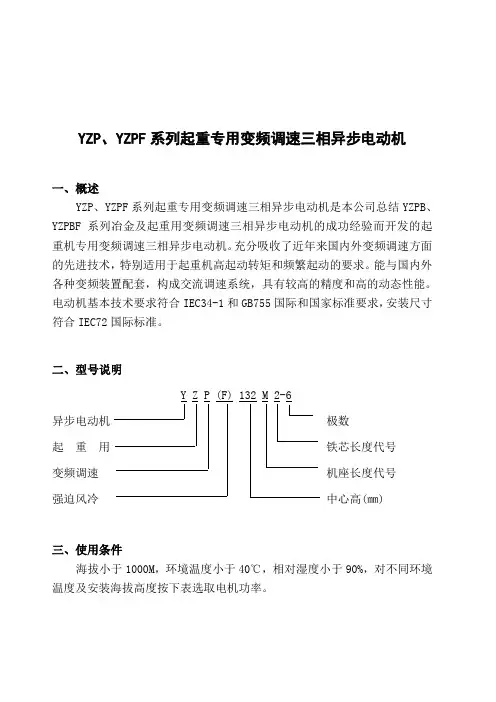

YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。
YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。
YZP、YZPF系列起重专用变频调速三相异步电动机一、概述YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结YZPB、YZPBF系列冶金及起重用变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。
充分吸收了近年来国内外变频调速方面的先进技术，特别适用于起重机高起动转矩和频繁起动的要求。
能与国内外各种变频装置配套，构成交流调速系统，具有较高的精度和高的动态性能。
电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求，安装尺寸符合IEC72国际标准。
二、型号说明异步电动机极数起重用铁芯长度代号变频调速机座长度代号强迫风冷中心高(㎜)三、使用条件海拔小于1000M，环境温度小于40℃，相对湿度小于90%，对不同环境温度及安装海拔高度按下表选取电机功率。
四、电机的工作制、冷却方式、防护等级及安装型式1．YZP系列电机的基准工作制为S3，负载持续率为40%；YZPF系列电机的工作制为S3，负载持续率为60%。
不同工作制下功率折算表YZP系列电机YZPF系列电机2．YZP系列冷却方式为IC411(全封闭、自带风扇冷却)；YZPF系列冷却方式为IC416(全封闭，轴向风冷却)。
3．电机的防护等级为IP54，也可根据用户要求制成IP55、IP56。
五、电动机结构及安装型式电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
六、产品性能1．电动机额定电压为380V，变频范围1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速。
2．电动机的绝缘等级为F级，也可根据用户要求制成H级。
3．电机的低速性能好，低频运行时转矩平滑，无爬行现象。
4．过载能力强，额定电压、额定频率时，能承受2倍额定转矩历时1min。
5．电动机接线方式，280及以下机座号为Y接，315及以上机座号为△接。

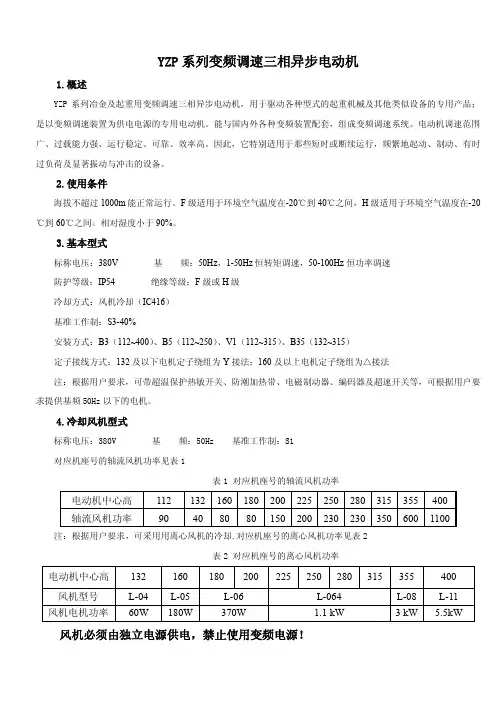

YZP系列变频调速三相异步电动机YZP series frequency speed control three-phase asynchronous motor1.概述YZP系列冶金及起重用变频调速三相异步电动机，用于驱动各种型式的起重机械及其他类似设备的专用产品；是以变频调速装置为供电电源的专用电动机。
能与国内外各种变频装置配套，组成变频调速系统。
电动机调速范围广、过载能力强、运行稳定、可靠、效率高。
因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
2、使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3、基本型式标称电压：380V 基频：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：风机冷却（IC416）基准工作制：S3-40%安装方式：B3（112~400）、B5（112~250）、V1（112~315）、B35（132~315）定子接线方式：160及以下电机定子绕组为Y接法；180及以上电机定子绕组为△接法注：根据用户要求，可带超温保护开关、防潮加热带、电磁制动器、编码器及超速开关等，可根据用户要求提供基频50Hz以下的电机。
4、冷却风机型式标称电压：380V 基频：50Hz 基准工作制：S1对应机座号的轴流风机功率见表1Number of frame and注：根据用户要求，可采用用离心风机的冷却.对应机座号的离心风机功率见表2表2 对应机座号的离心风机功率 (Table2 Number of frame and centrifugal fan power)1. GeneralYZP series VVVF adjustable speed motors for metallurgy and crane are specially used for driving various cranes and other similarity equipment. The YZP series use frequency conversion adjustable speed power and can be used with various variable frequency units at home and abroad.. The YZP series have wide adjustable speed range, high overload capacity, high reliable, high efficiency. The YZP series are very suitable the machine which frequency start and stop or interrupted duty with starting, braking, inverse frequently.2. Operation conditionThe motor can run normally when the elevation not more than 1000m. The environment temperature for class F is from -20 to 40 Celsius degree，for H class from -20 to 60 Celsius degree. Relative humidity less 90%.3. Base moderated voltage: 380V.base frequency: 50Hz，1-50Hz constant torque adjustable speed, 50-100Hz constant power adjustable speedprotection Class:IP54 insulation class: F or Hcooling mode: fan cooling（IC416）base operating duty : S3-40%install mode: B3（112~450）、B5（112~250）、V1（112~315）、B35（132~315）winding connection: Y to 160 and below; △to 180 and aboveAccording to the agreement, the following are optional: over-temperature protection, dampproof heating belt, brake, rotary encoder, over-speed switch.4． Cooling fanRated voltage: 380V.Base frequency: 50Hz，Base operating mode : S1According to the demand of customer, we can provide centrifugal fan.The power of drive motor shown in table1 and table 2.Fan must be powered independently!5. YZP系列变频调速电动机型号意义：Significance of models of YZP series frequency (speed) motor异步电机极数冶金及起重用机座长短代号Long and short code of frame变频调速中心高（mm）speed adjustment注：电机带带风机、制动器或编码器，则其型号加上其对应的符号。

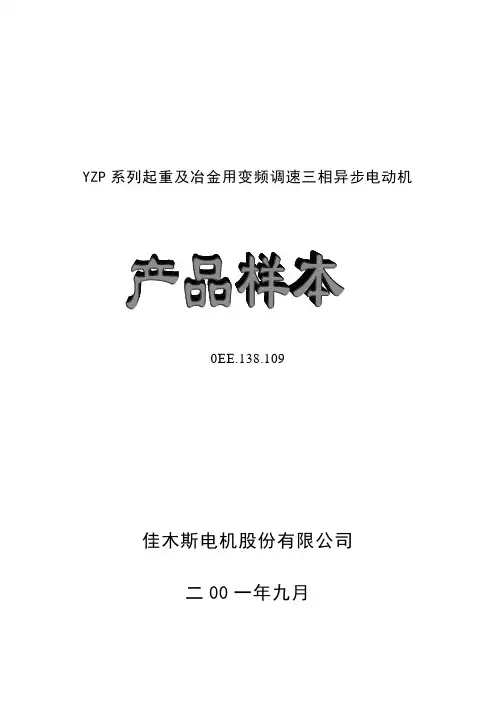

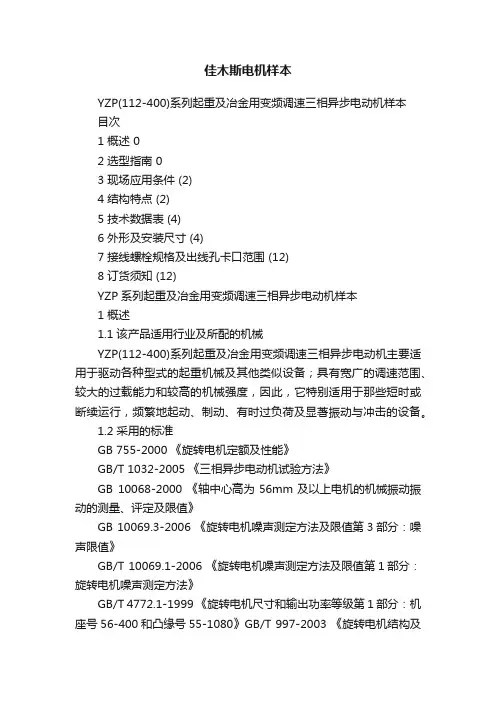

YZP系列起重及冶金用变频调速三相异步电动机0EE.138.109佳木斯电机股份有限公司二00一年九月前言佳木斯电机股份有限公司（原佳木斯电机厂）始建于1937年，1950年由沈阳市迁到佳木斯市，是我国机械工业重点骨干大型一类企业，是我国起重冶金电机、防爆电机、屏蔽电机和局部扇风机的创始厂，是我国中小型特种专用电机的生产基地和出口基地。
产品有121个系列，616个品种，26668个规格，主要应用于机械、煤炭、石油、化工、冶金、制药、粮储、航天、国防、军工等行业和科研部门，并远销世界50多个国家和地区。
公司现有员工1898人，其中工程技术人员384人，占地面积118260平方米；固定资产原值17754万元，净值7488万元；拥有主要生产设备971台（套）。
公司设备精良，工艺水平先进，检测手段齐全完善，并具有高精、尖设备，现已形成了专业化生产的格局。
设在公司内的机械工业部佳木斯电机防爆电机研究所及质量监督、检测中心负责全国起重冶金电机行业归口和监督检验，按照国家规划进行科学试验、研究，公司并委托该检测中心进行检验工作。
趁此机会，特向国内外广大用户致意，我们将一如既往，以面向市场为用户服务为己任，不断探索，不断前进。
1 概述1.1YZP系列起重及冶金用变频调速三相异步电动机是在YZR2系列电动机基础上，应用了我国在电磁计算、结构设计、工艺材料和测试等方面新技术的新一代产品。
它的结构合理，性能更加优良，外型美观，是提质降耗、增产增益的首选产品。
1.2YZP系列起重及冶金用变频调速三相异步电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.3电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与机座号的相互对应关系与YZR2系列电动机一致。
1.4电动机的绝缘等级分为F级和H级两种。
YBPT80-400系列隔爆型变频调速三相异步电动机产品样本佳木斯电机股份有限公司发布YBPT系列三相异步电动机产品样本一.概述YBPT系列隔爆型变频调速三相异步电动机是本公司根据国内外市场需要,采用新技术,自行研制出的新系列产品,采用冷轧硅钢片作为导磁材料, 符合国家产业政策。
是在YB2系列电动机基础上派生的隔爆型变频调速三相异步电动机。
本系列电动机符合GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定。
同时其隔爆结构和结构参数参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
本系列电动机制成隔爆型,适用于爆炸性气体环境中机械设备电力驱动。
只适用于Ⅱ类:防爆标志为ExdⅡAT(1-4或ExdⅡBT(1-4,温度组别T(1-4意为分别为T1、T2、T3或T4。
该系列电动机满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。
电动机由变频器作为电源供电,起动电流小、节能、运行可靠,尤其当负载为风机、水泵类时,电动机的节能效果显著。
本系列电动机适用于需要调速控制的使用在爆炸性气体环境危险场所中,广泛应用于轻工、纺织、化工、石油、冶金、机床、风机、水泵等行业,配合高精度传感器可实现高精度闭环控制。
二选型指南1 型号的意义Y B PT 132 S 2 - 2异步电动机极数隔爆型铁心长度变频调速机座长度(L-长,M-中,S-短电机中心高(mm2 系列型谱(见表1表1机座号同步转速r/min3000 1500 1000 750 600 500 428 375功率kW80M1 0.75 0.55 0.37 0.18 ----80M2 1.1 0.75 0.55 0.25 90S 1.5 1.1 0.75 0.37 90L 2.2 1.5 1.1 0.55 100L1 3 2.2 1.5 0.75 100L2 3 1.1 112M 4 4 2.2 1.5 132S1 5.5 5.5 3 2.2 132S2 7.5 132M1 - 7.5 4 3132M2 5.5 160M1 11 11 7.5 4 160M2 15 5.5 160L 18.5 15 11 7.5 180M 22 18.5 - - 180L - 22 15 11 200L1 30 30 18.5 15 200L2 37 22 225S - 37 - 18.5 225M 45 45 30 22 250M 55 55 37 30 280S 75 75 45 37 280M 90 90 55 45 315S 110 110 75 55 45 315M 132 132 90 75 55 315L1 160 160 110 90 75 - - - 315L2 200 200 132 110 90 355S1 185 185 160 132 90 75 55 55 355S2 200 200 355M1 220 220 185 160 110 90 75 75 355M2 250 250 200 132 90 355L1 280 280 220 185 160 110 110 90 355L2 315 315 250 200 185 400S 355 355 280 250 185 132 110 110 400M 400 400 315 280 200 160 132 132 400L1 -450355315220 185 160-400L22502003 电压及频率额定电压为380V,额定频率为50Hz。
佳木斯电动机股份有限公司技术文件0EE.138.260-2014佳木斯电动机股份有限公司发布YZP2系列起重及冶金用变频调速三相异步电动机（机座号112～355）产品样本1 概述YZP2系列起重及冶金用变频调速三相异步电动机是集国内外同类产品优点、应用计算机辅助设计技术、我公司自行开发设计的全封闭风机冷却式三相异步电动机，可广泛应用于起重、冶金、轻工、纺织、化工等需要调速传动装置的行业中，与国内外其它厂家同类型电机相比，功率等级大大提高，有助于提高我国起重及冶金用变频调速三相异步电动机的技术水平、引领起重冶金电机行业的发展。
本系列电动机机座号范围为112～355，功率等级和安装尺寸符合GB/T 4772.1/IEC 60072-1和GB/T 4772.2/IEC 60072-2标准的规定。
2 产品特点YZP2系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b) 接线盒、机座、端盖和风机的外形美观、样式新颖，并且有利于通风和降噪；c) 热分级分为155（F）级和180（H）级，两种绝缘系统具有相同的参数；d) 工作制为S3-40%，外壳防护等级为IP54/IP55；e) 冷却方式为IC416，使电机在任何转速情况下都可以得到有效的冷却；f)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；g) 机座号132及以上电机在机座底部安装有排水阀；h) 绕组采用高等级变频电机专用耐电晕电磁线，性能可靠，电机使用寿命长；i) 3Hz～100Hz无级变速，在低速时转矩平滑，无爬行现象，保证设备在调速过程中运行平稳；j) 特有电磁设计技术，降低或杜绝轴电流，大幅减少轴承故障；k) 设计合理，可与国内外同类型变频装置配套，互换性、通用性强；l) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
3 电动机型号含义电动机产品型号的组成及含义举例如下：Y Z P 2 160 L - 4 - W环境代号 F1-户内防中等腐蚀型F2-户内防强腐蚀型WF1-户外防中等腐蚀型WF2-户外防强腐蚀型TH-湿热带TA-干热带极数 G-高原机座长度(S表示短机座、M表示中机座、L表示长机座)中心高第二次设计变频调速起重及冶金用异步电动机4 产品系列型谱电动机产品系列型谱（见表1）。
表1 产品系列型谱机座号同步转速1500r/min 1000r/min 750r/min 600r/min112M 5.5 4.0 - - 132S 7.5 5.5 - - 132M 11 7.5 - - 160M 15 11 7.5 - 160L 22 15 11 - 180L 30 22 15 - 200L1 37 30 22 - 200L2 45 37 30 - 225S 55 45 37 - 225M 63 55 45 -250M1 75 6355 37250M2 90 75 45 280S1 110 90 63 55 280S2 132 110 75 63 280M 160 132 90 75 315S 200 160 110 90315M1 220 200 132 110315M2 250 220 160 132315L1 280 250 200 160315L2 315 280 220 200355S 355 315 250 220355M1 400 355 280 250355M2 450 400 315 280355L 500 450 355 3155 引用标准GB/T 156 标准电压GB 755 旋转电动机 定额和性能GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）GB/T 1032 三相异步电动机试验方法GB/T 1096 普通型 平键GB 1971 旋转电机 线端标志与旋转方向GB/T 1993 旋转电机 冷却方法GB/T 4772.1 旋转电机尺寸和输出功率等级 第1部分：机座号56～400和凸缘号55～1080GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级GB 10068 轴中心高为56 mm及以上电机的机械振动 振动的测量、评定及限值GB/T 10069.1 旋转电机噪声测定方法及限值 第1部分：旋转电机噪声测定方法GB 10069.3 旋转电机噪声测定方法及限值 第3部分：噪声限值GB/T 11021 电气绝缘 耐热性分级GB/T 12351 热带型旋转电机环境技术要求GB/T 12665 电机在一般环境条件下使用的湿热试验要求GB/T 22670 变频器供电三相鼠笼感应电动机试验方法GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T 22719.2 交流低压电机散嵌绕组匝间绝缘 第2部分：试验限值6 工作条件a） 温度：环境空气温度随季节而变化，当热分级155级时最高+40℃、当热分级180级时最高+60℃，环境空气最低温度为-15℃；b） 海拔：不超过1000m；注：当环境空气温度、海拔与上述规定不同时按GB 755的规定进行修正。
c） 湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）；d） 额定频率：50Hz；e） 变频范围：3Hz～100Hz；注：3Hz～50Hz为恒转矩调速，50Hz～100Hz恒功率调速。
f） 基准工作制：S3-40%；注：电动机铭牌数据一般按基准工作制供给，如用户有特殊要求则按用户要求供给数据，当电动机需要按S3～S5工作制之外的方式运行时，需与制造厂协商。
g） 额定电压：380V；注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。
h） 热分级：155（F）级、180（H）级；注：155级适用于环境空气温度不超过40℃的一般场所，180级适用于环境空气温度不超过60℃的冶金场所，两种电动机具有相同的参数。
