LD型电动单梁起重机(1-20t)参数

LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

a)地面操纵、起重量3t、跨度、工作级别A表示方法为：.5表示方法：.b)操纵室操纵、起重量5t、跨度、工作级别A5表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。

不准超过起重机额定载荷起重。

L D单梁起重机说明书 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

表示方法为：.a)地面操纵、起重量3t、跨度、工作级别A5b)操纵室操纵、起重量5t、跨度、工作级别A表示方法：.53、性能参数表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。

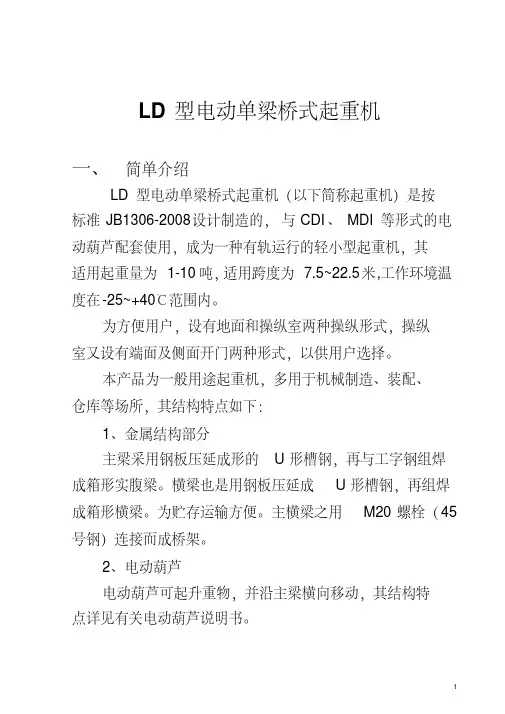

LD型电动单梁桥式起重机
一、简单介绍
LD型电动单梁桥式起重机（以下简称起重机）是按
标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其
适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵
室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、
仓库等场所，其结构特点如下：
1、金属结构部分
主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦
电动葫芦可起升重物，并沿主梁横向移动，其结构特
点详见有关电动葫芦说明书。

1。

LD电动单梁起重机技术说明LD电动单梁起重机概述LD型电动单梁起重机按GB3811-2008和JB/T1306-2008 标准设计，是与CD1、MD1、WH164等型式的电动葫芦配套使用的车间吊运设备，广范应用于机械加工、装配、修理、及仓库等多种工作场合。

是现代工业企业中实现生产过程机械化、自动化，减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

我公司在电动单梁设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动单梁起重机。

LD型电动单梁起重机适用于在工作级别A3～A4，工作环境温度－25℃～+40℃，相对湿度≤85﹪的无易燃、易爆危险及腐蚀性介质环境条件下工作。

起重量为1～20吨，跨度为4～31.5米。

起重机电源为三相交流，额定频率为50Hz或60Hz。

额定电压为220V～660V。

电动机允许电压波动的上下限为±10%，起重机内部电压损失不大于3%。

起重机运行机构采用分别驱动形式，驱动、制动靠锥形转子电动机来完成，传动采用“一开两闭”式齿轮传动。

起重机操作方式可根据具体情况选择为地面操作、遥控操作和司机室操作，其中司机室操作有开式司机室和闭式司机室操作之分。

地面操作运行速度一般为20 m/min、30 m/min、45 m/min 。

司机室操作运行速度一般为30 m/min、45 m/min、60 m/min。

遥控操作时运行速度用户根据实际需要而定。

起重机运行速度亦可设计成双速及变频调速等型式，用户如需要时，应在订货合同中予以注明。

该产品具有结构紧凑、刚性好、操作简便、噪音低、安全可靠、造型美观等优点。

主要组成部分有：桥架、电动葫芦、电控系统。

外形结构图（安装有司机室）1.端梁2. 司机室3. 主梁4. 吨位牌5. 葫芦6. 输电装置引用标准我公司将按下列标准、规程的相应条款，进行合同设备的设计、制造、试验。

在下列标准中，优先采用国家标准和(原)机械部标准。

GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3768 噪声源声功率级测定简易法GB 3811 起重机设计规范JB/T1306 电动单梁起重机GB 5905 起重机试验规范和程序GB 6164.2 起重机橡胶缓冲器GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造和轨道安装公差GB 11345 钢焊缝手工超声波探伤方法和探伤结果的分级JB 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志JB/T 6391.2 起重机用滑接输电装置技术条件JB/T 6392.2 起重机车轮技术条件JB/ZQ 4000.3 焊接件通用技术要求ZBJ 80013.2 钢丝绳电动葫芦技术条件ZBJ 80013.3 钢丝绳电动葫芦用锥形转子电机GBJ232 电气装置安装工程施工及验收规范JB4315 起重机电控设备GB50256 起重机电气装置施工及验收规范桥架钢结构部分电动单梁起重机桥架由主梁、端梁装置组成。

LD电动单梁起重机使用说明书新乡市中原起重机械总厂有限公司1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

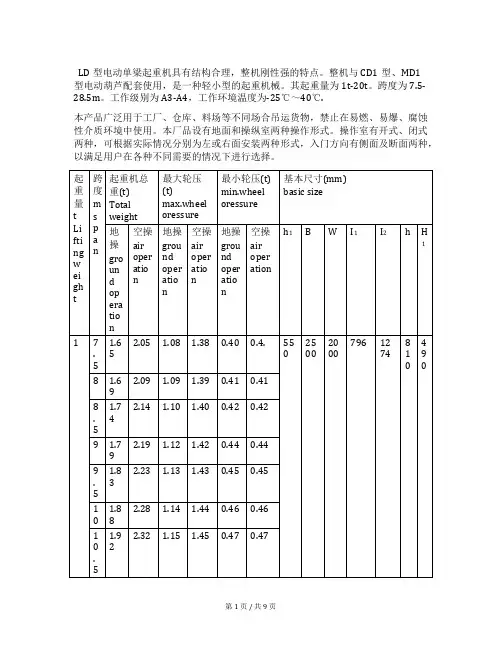

LD型电动单梁起重机具有结构合理，整机刚性强的特点。

整机与CD1型、MD1
型电动葫芦配套使用，是一种轻小型的起重机械。

其起重量为1t-20t。

跨度为7.5-28.5m。

工作级别为A3-A4，工作环境温度为-25℃～40℃.
本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆、腐蚀性介质环境中使用。

本厂品设有地面和操纵室两种操作形式。

操作室有开式、闭式两种，可根据实际情况分别为左或右面安装两种形式，入门方向有侧面及断面两种，以满足用户在各种不同需要的情况下进行选择。

LD电动单梁起重机使用说明书1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

主、横梁组装后按标准JB/T1306-94中有关要求进行检验。

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD电动单梁起重机使用说明书新乡市中原起重机械总厂有限公司1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

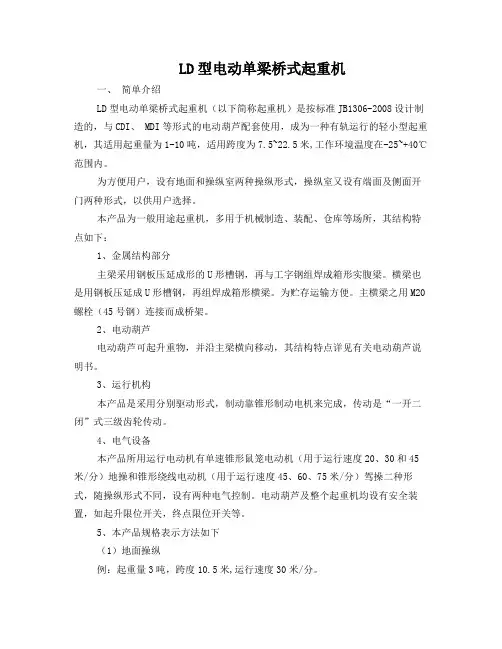

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、 MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:690 1290 820 841.5 1310 25003000 2500 3120850 990 3000 3500 3000 3500 2.总重及轮压四、安装图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

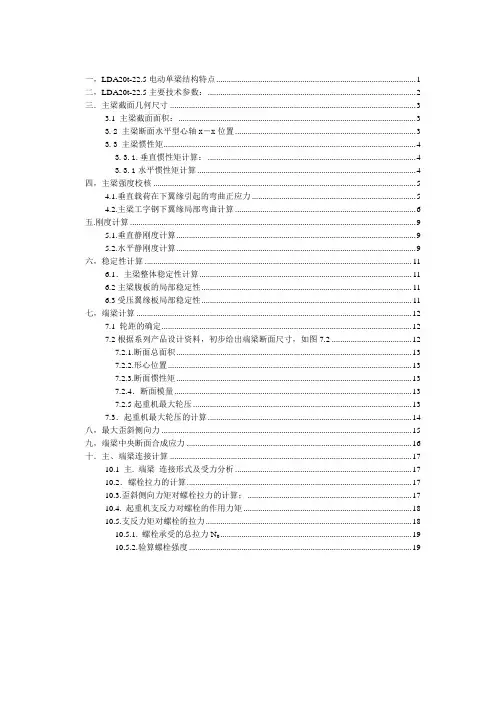

一，LDA20t-22.5电动单梁结构特点 (1)二，LDA20t-22.5主要技术参数： (2)三．主梁截面几何尺寸 (3)3.1 主梁截面面积： (3)3.2 主梁断面水平型心轴x－x位置 (3)3.3 主梁惯性矩 (4)3.3.1.垂直惯性矩计算： (4)3.3.1水平惯性矩计算 (4)四，主梁强度校核 (5)4.1.垂直载荷在下翼缘引起的弯曲正应力 (5)4.2.主梁工字钢下翼缘局部弯曲计算 (6)五.刚度计算 (9)5.1.垂直静刚度计算 (9)5.2.水平静刚度计算 (9)六，稳定性计算 (11)6.1．主梁整体稳定性计算 (11)6.2主梁腹板的局部稳定性 (11)6.3受压翼缘板局部稳定性 (11)七，端梁计算 (12)7.1 轮距的确定 (12)7.2根据系列产品设计资料，初步给出端梁断面尺寸，如图7.2 (12)7.2.1.断面总面积 (13)7.2.2.形心位置 (13)7.2.3.断面惯性矩 (13)7.2.4．断面模量 (13)7.2.5起重机最大轮压 (13)7.3．起重机最大轮压的计算 (14)八，最大歪斜侧向力 (15)九，端梁中央断面合成应力 (16)十．主、端梁连接计算 (17)10.1 主. 端梁连接形式及受力分析 (17)10.2．螺栓拉力的计算 (17)10.3.歪斜侧向力矩对螺栓拉力的计算； (17)10.4. 起重机支反力对螺栓的作用力矩 (18)10.5.支反力矩对螺栓的拉力 (18)10.5.1. 螺栓承受的总拉力N0 (19)10.5.2.验算螺栓强度 (19)一，LDA20t-22.5电动单梁结构特点电动单梁起重机是一种有轨运行的轻小型起重机，它实用于起重量1-20吨，适用跨度7.5-22.5米，工作环境温度-35C °—35C °范围内，常用于机械制造，装配，仓库等场所。

它的主梁结构由上翼缘板,两侧腹板,斜盖板.工字钢等焊接组成箱形实腹板梁.横梁用钢板压延成U 形槽钢,再组焊成箱形横梁.主.横梁之间用高强度螺栓连接而成.起升机构与小车运行机构采用电动葫芦.大车运行机构采用分别驱动形式. 驱制动靠锥形制动电机来完成LDA20t-22.5电动单梁桥式起重机外形图如图1-1所示：1234 1.主梁 2.端梁装置 3. 机电连接装置 4.地面操纵电气安装 5.吨位牌装置 6.铭牌装置 7.螺栓 8.螺母 9.弹性垫圈电动单梁桥式起重机外形图1.1二，LDA20t-22.5主要技术参数：起重量Q=20吨; 跨度L=22.5米; 大车运行速度V运= 20 米/分;工作制度中级JC =25%; 电动小车采用20吨电动葫芦. 葫芦最大轮压Pmax=葫芦起升高度=9米;小车运行速度V =20 米/分; 电动葫芦自重G=2450公斤; 地操.20吨电动单梁起重机基本技术参数三．主梁截面几何尺寸根据实际设计出LAD20t-22.5电动单梁主梁实际尺寸，查机械设计手册，得40b 普通工字钢（GB706-1998）的尺寸参数：h =400㎜；b =144㎜；t =16.5㎜；q =73.8㎏/m ； f =94.1cm 2； Ix =22780cm 4；Iy =692cm 4。

LD电动单梁起重机外形尺寸图技术参数
CD1电动小车式电动葫芦0.5～5t（起升高度6～9m）外形尺寸图CD1电动小车式电动葫芦0.5～5t（起升高度12～30m）外形尺寸图
CD1电动小车式电动葫芦10t外形尺寸图
CD1固定式电动葫芦0.5～5t外形尺寸图
CD1电动固定式电动葫芦10t外形尺寸图
CD1固定式电动葫芦的四种安装方式（0.5～10t）
MD1电动葫芦（电动小车式）（0.5～5t）外形尺寸图
MD1型电动葫芦（固定式）（0.5～5t）外形尺寸图
5，10t吊钩桥式起重机技术参数参考图
吊钩桥式起重机（16/3.2—20/5t）
16/3.2～50/10t吊钩桥式起重机技术参数表
75/20t，80/20t,100/20t吊钩桥式起重机技术数据参考图
共21 页第21 页。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

13、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-602二、外形总图1 图200mm 注: 厂房屋顶高度应比起重机最高尺寸≥(800)仅为闭式端面开门操纵室用。

括号内尺寸3三、性能参数表1.技术规格:42.总重及轮压5装四、安主梁横梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

2、按图2所示，将主梁与横梁用螺栓连接起来，主梁同横梁连接面在组装前应清理干净，主横梁组装后可按标准JB/ZQ8012-88中的有关要求进行检验。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:2.总重及轮压四、安装横梁主梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

2、按图2所示，将主梁与横梁用螺栓连接起来，主梁同横梁连接面在组装前应清理干净，主横梁组装后可按标准JB/ZQ8012-88中的有关要求进行检验。

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD电动单梁起重机使用说明书江苏亿泰重工机械有限公司A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。

图1LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。

电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。

葫芦上还装有四个锥形车轮，通过这四个车轮。

电动葫芦可悬挂在工字钢下翼行车。

详见电动葫芦使用说明书。

（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U形槽钢和工字钢组成，端梁由U形槽钢制成。

LD电动单梁起重机的金属机构桥架全部采用焊接连接。

主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。

见图2.（3，驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。

（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。

操纵室操纵和地面操纵。

当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。

地面操纵时，全部采用按扭控制。

起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机。

起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。

当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。

B 安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。

2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。

机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。

LD电动单梁起重机外形尺寸图技术参数
LD电动单梁起重机技术参数
CD1电动小车式电动葫芦0.5～5t（起升高度6～9m）外形尺寸图CD1电动小车式电动葫芦0.5～5t（起升高度12～30m）外形尺寸图CD1电动小车式电动葫芦10t外形尺寸图
CD1（0.5～2t）基本参数与性能（电动小车式）
CD1（3～10t）基本参数与性能（电动小车式）
CD1固定式电动葫芦0.5～5t外形尺寸图
CD1电动固定式电动葫芦10t外形尺寸图
CD1固定式电动葫芦的四种安装方式（0.5～10t）CD1（0.5～2t）基本参数与性能（固定式）
CD1（3～10t）基本参数与性能（固定式）
MD1电动葫芦（电动小车式）（0.5～5t）外形尺寸图MD1（0.5～2t）基本参数与性能（电动小车式）
MD1（3～5t）基本参数与性能（电动小车式）
MD1型电动葫芦（固定式）（0.5～5t）外形尺寸图MD1（0.5～2t）基本参数与性能（固定式）
MD1（3～5t）基本参数与性能（固定式）。
