机电安装管线综合排布

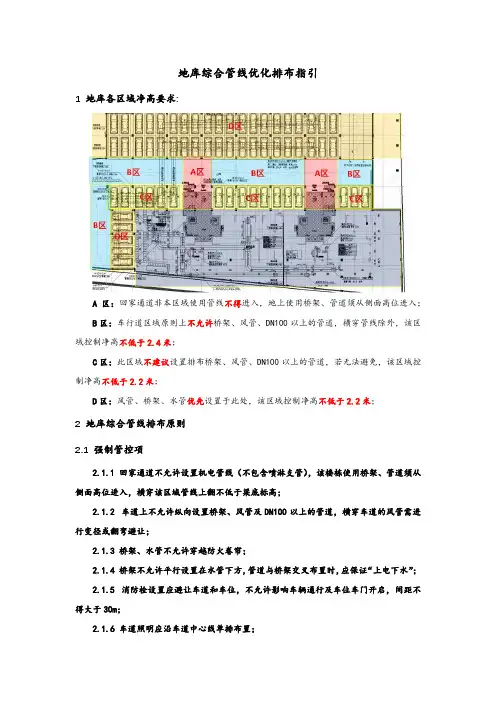

地库综合管线优化排布指引1 地库各区域净高要求:A区：回家通道非本区域使用管线不得进入，地上使用桥架、管道须从侧面高位进入；B区：车行道区域原则上不允许桥架、风管、DN100以上的管道，横穿管线除外，该区域控制净高不低于2.4米；C区：此区域不建议设置排布桥架、风管、DN100以上的管道，若无法避免，该区域控制净高不低于2.2米；D区：风管、桥架、水管优先设置于此处，该区域控制净高不低于2.2米；2 地库综合管线排布原则2.1 强制管控项2.1.1 回家通道不允许设置机电管线（不包含喷淋支管），该楼栋使用桥架、管道须从侧面高位进入，横穿该区域管线上翻不低于梁底标高；2.1.2 车道上不允许纵向设置桥架、风管及DN100以上的管道，横穿车道的风管需进行变径或翻弯避让；2.1.3 桥架、水管不允许穿越防火卷帘；2.1.4 桥架不允许平行设置在水管下方，管道与桥架交叉布置时，应保证“上电下水”；2.1.5 消防栓设置应避让车道和车位，不允许影响车辆通行及车位车门开启，间距不得大于30m；2.1.6 车道照明应沿车道中心线单排布置；2.1.7 综合支架大于2m时，应在中间增加吊杆或槽钢；2.2提升优化项2.2.1 性质相近的管线、热胀冷缩量较小的管线宜采用综合支架，建议由一家合作单位进行统一施工，尽可能利用已有的建筑构筑物的梁、柱作为综合支架的生根点；2.2.2 当水管、桥架采用综合支架时，为保证管线支架间距满足规范要求，桥架中间应增设一道或两道支架；2.2.3 消火栓优先布置在车道侧向位置，其次墙面位置，最后布置在柱跨正向位置（立管设于消火栓箱背后）；2.2.4 在局部风管净高不满足要求的情况下，风管下方喷头采用非标做法（下垂喷头安装风管两侧）；2.2.5 在地下室层高受限情况下，在保证防排烟管道设计截面积不变，通过调整风管宽高比，减小风管高度以满足提升净高的要求（矩形风管的宽高比宜为4：1以下，不应超过10：1）2.2.6 桥架上翻宜采用21.8°翻弯避让；。

机电管线综合排布原则机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）肯定管线和预留洞的精肯定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管安置在上方，桥架和水管在同一高度时候，水平分开安置，在同一垂直方向时，桥架在上，水管在下举行安置。

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

住宅地下车库机电管线综合排布原则1.安全可靠原则：住宅地下车库是一个密闭的空间，机电设备与管线布置必须符合安全可靠的原则。

机电设备应选择品牌可靠、具备完善的安全保护装置的产品，管线布置要避免与机械设备、高温设备等相互干扰和碰撞，确保车库使用过程中的安全性。

2.便捷性原则：住宅地下车库是一个便于停放车辆、进出车库的空间，机电管线布置应考虑到使用者的便捷。

主要交通道路、停车区域和重要的设备和管道的位置应合理布置，避免不必要的碰撞和阻碍。

3.空间利用原则：住宅地下车库的空间有限，机电设备及管线的布置应充分利用空间，避免空间浪费。

可采用嵌入式、壁挂式等方式，将机电设备尽可能安装在墙壁或隐蔽空间以节约空间。

4.系统合理性原则：住宅地下车库机电管线包括电气系统、给排水系统、通风系统等，各系统之间应协调合理的布置和连接方式。

不同系统之间的相关设备和管线应互不干扰，运行稳定、可靠。

例如，给排水与电气管线要分隔，通风与排气要区分布置。

5.维护保养原则：住宅地下车库机电管线的排布要考虑到设备的维护和保养方便。

设备和管线的位置要考虑到人员进入和操作的方便性，避免因为位置不当而导致设备无法维护和保养，或者需要拆除大量设备才能进行维修。

6.省能节能原则：住宅地下车库机电管线的设计应考虑到节能和环保的要求。

例如可以采用节能的照明设备和灯具，配备有定时、感应等智能控制功能，不仅能满足照明需求，还能节约能源。

7.美观性原则：住宅地下车库机电设备和管线布置的美观性也是需要考虑的因素。

设备和管线应尽量隐藏在墙体、地板或者天花板内，避免直接暴露出来，能让整个车库空间看起来整洁美观。

总之，住宅地下车库机电管线的综合排布原则需要考虑到安全、便捷、空间利用、系统合理、维护保养、省能节能和美观等方面的要求。

只有在综合考虑这些原则的基础上，才能得出合理的布局方案，提高住宅地下车库的使用效果和安全性。

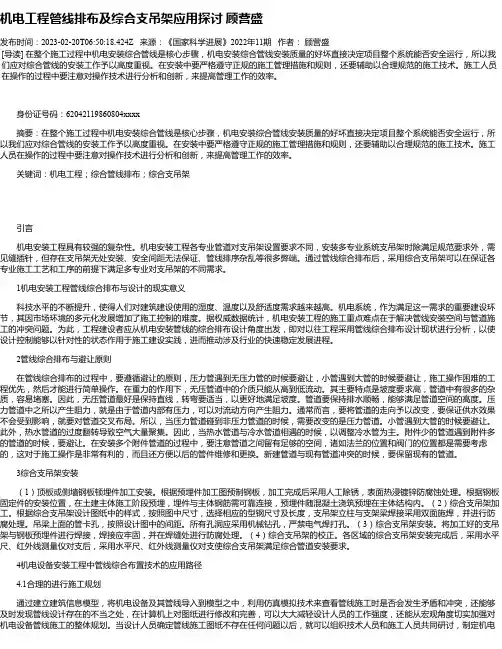

机电工程管线排布及综合支吊架应用探讨顾营盛发布时间：2023-02-20T06:50:18.424Z 来源：《国家科学进展》2022年11期作者：顾营盛[导读] 在整个施工过程中机电安装综合管线是核心步骤，机电安装综合管线安装质量的好坏直接决定项目整个系统能否安全运行，所以我们应对综合管线的安装工作予以高度重视。

在安装中要严格遵守正规的施工管理措施和规则，还要辅助以合理规范的施工技术。

施工人员在操作的过程中要注意对操作技术进行分析和创新，来提高管理工作的效率。

身份证号码：62042119860804xxxx摘要：在整个施工过程中机电安装综合管线是核心步骤，机电安装综合管线安装质量的好坏直接决定项目整个系统能否安全运行，所以我们应对综合管线的安装工作予以高度重视。

在安装中要严格遵守正规的施工管理措施和规则，还要辅助以合理规范的施工技术。

施工人员在操作的过程中要注意对操作技术进行分析和创新，来提高管理工作的效率。

关键词：机电工程；综合管线排布；综合支吊架引言机电安装工程具有较强的复杂性。

机电安装工程各专业管道对支吊架设置要求不同，安装多专业系统支吊架时除满足规范要求外，需见缝插针，但存在支吊架无处安装、安全间距无法保证、管线排序杂乱等很多弊端。

通过管线综合排布后，采用综合支吊架可以在保证各专业施工工艺和工序的前提下满足多专业对支吊架的不同需求。

1机电安装工程管线综合排布与设计的现实意义科技水平的不断提升，使得人们对建筑建设使用的湿度、温度以及舒适度需求越来越高。

机电系统，作为满足这一需求的重要建设环节，其因市场环境的多元化发展增加了施工控制的难度。

据权威数据统计，机电安装工程的施工重点难点在于解决管线安装空间与管道施工的冲突问题。

为此，工程建设者应从机电安装管线的综合排布设计角度出发，即对以往工程采用管线综合排布设计现状进行分析，以使设计控制能够以针对性的状态作用于施工建设实践，进而推动涉及行业的快速稳定发展进程。

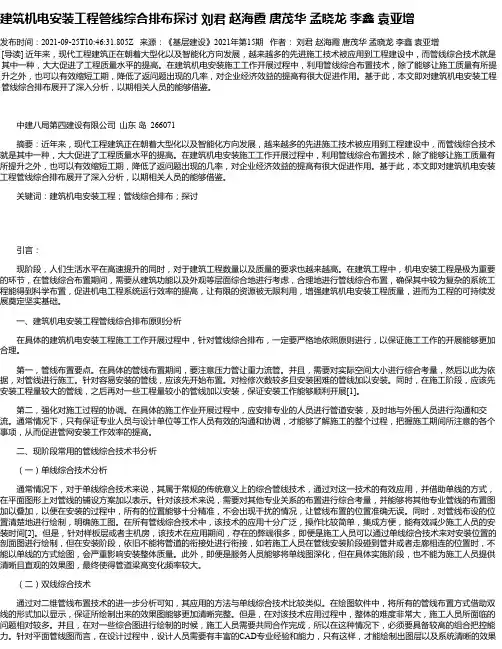

建筑机电安装工程管线综合排布探讨刘君赵海霞唐茂华孟晓龙李鑫袁亚增发布时间：2021-09-25T10:46:31.805Z 来源：《基层建设》2021年第15期作者：刘君赵海霞唐茂华孟晓龙李鑫袁亚增[导读] 近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。

在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。

基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。

中建八局第四建设有限公司山东岛 266071摘要：近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。

在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。

基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。

关键词：建筑机电安装工程；管线综合排布；探讨引言：现阶段，人们生活水平在高速提升的同时，对于建筑工程数量以及质量的要求也越来越高。

在建筑工程中，机电安装工程是极为重要的环节，在管线综合布置期间，需要从建筑功能以及外观等层面综合地进行考虑，合理地进行管线综合布置，确保其中较为复杂的系统工程能得到科学布置，促进机电工程系统运行效率的提高，让有限的资源被无限利用，增强建筑机电安装工程质量，进而为工程的可持续发展奠定坚实基础。

一、建筑机电安装工程管线综合排布原则分析在具体的建筑机电安装工程施工工作开展过程中，针对管线综合排布，一定要严格地依照原则进行，以保证施工工作的开展能够更加合理。

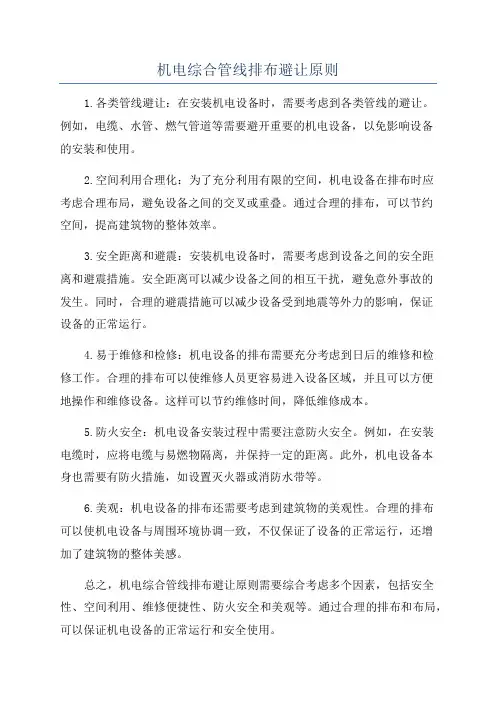

机电综合管线排布避让原则
1.各类管线避让：在安装机电设备时，需要考虑到各类管线的避让。

例如，电缆、水管、燃气管道等需要避开重要的机电设备，以免影响设备
的安装和使用。

2.空间利用合理化：为了充分利用有限的空间，机电设备在排布时应
考虑合理布局，避免设备之间的交叉或重叠。

通过合理的排布，可以节约
空间，提高建筑物的整体效率。

3.安全距离和避震：安装机电设备时，需要考虑到设备之间的安全距
离和避震措施。

安全距离可以减少设备之间的相互干扰，避免意外事故的
发生。

同时，合理的避震措施可以减少设备受到地震等外力的影响，保证
设备的正常运行。

4.易于维修和检修：机电设备的排布需要充分考虑到日后的维修和检
修工作。

合理的排布可以使维修人员更容易进入设备区域，并且可以方便
地操作和维修设备。

这样可以节约维修时间，降低维修成本。

5.防火安全：机电设备安装过程中需要注意防火安全。

例如，在安装
电缆时，应将电缆与易燃物隔离，并保持一定的距离。

此外，机电设备本
身也需要有防火措施，如设置灭火器或消防水带等。

6.美观：机电设备的排布还需要考虑到建筑物的美观性。

合理的排布
可以使机电设备与周围环境协调一致，不仅保证了设备的正常运行，还增
加了建筑物的整体美感。

总之，机电综合管线排布避让原则需要综合考虑多个因素，包括安全性、空间利用、维修便捷性、防火安全和美观等。

通过合理的排布和布局，可以保证机电设备的正常运行和安全使用。

机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3 机电综合图工作流程4 4.1总体原则：度用可用的空间。

4.2避让原则：装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

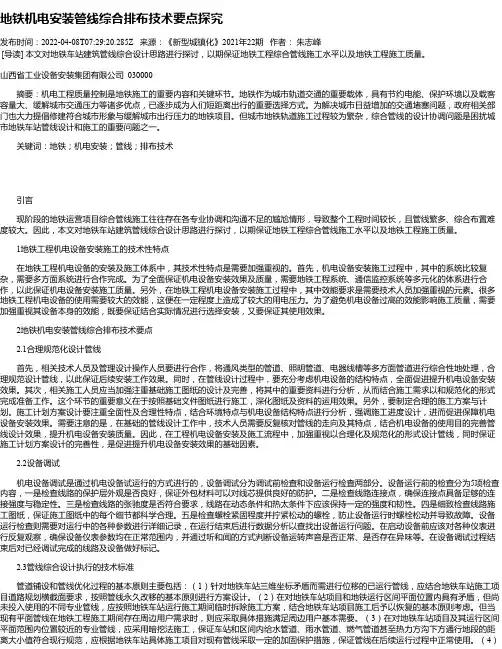

地铁机电安装管线综合排布技术要点探究发布时间：2022-04-08T07:29:20.285Z 来源：《新型城镇化》2021年22期作者：朱志峰[导读] 本文对地铁车站建筑管线综合设计思路进行探讨，以期保证地铁工程综合管线施工水平以及地铁工程施工质量。

山西省工业设备安装集团有限公司 030000摘要：机电工程质量控制是地铁施工的重要内容和关键环节。

地铁作为城市轨道交通的重要载体，具有节约电能、保护环境以及载客容量大、缓解城市交通压力等诸多优点，已逐步成为人们短距离出行的重要选择方式。

为解决城市日益增加的交通堵塞问题，政府相关部门也大力提倡修建符合城市形象与缓解城市出行压力的地铁项目。

但城市地铁轨道施工过程较为繁杂，综合管线的设计协调问题是困扰城市地铁车站管线设计和施工的重要问题之一。

关键词：地铁；机电安装；管线；排布技术引言现阶段的地铁运营项目综合管线施工往往存在各专业协调和沟通不足的尴尬情形，导致整个工程时间较长，且管线繁多、综合布置难度较大。

因此，本文对地铁车站建筑管线综合设计思路进行探讨，以期保证地铁工程综合管线施工水平以及地铁工程施工质量。

1地铁工程机电设备安装施工的技术性特点在地铁工程机电设备的安装及施工体系中，其技术性特点是需要加强重视的。

首先，机电设备安装施工过程中，其中的系统比较复杂，需要多方面系统进行合作完成。

为了全面保证机电设备安装效果及质量，需要地铁工程系统、通信监控系统等多元化的体系进行合作，以此保证机电设备安装施工质量。

另外，在地铁工程机电设备安装施工过程中，其中效能要求是需要技术人员加强重视的元素。

很多地铁工程机电设备的使用需要较大的效能，这便在一定程度上造成了较大的用电压力。

为了避免机电设备过高的效能影响施工质量，需要加强重视其设备本身的效能，既要保证结合实际情况进行选择安装，又要保证其使用效果。

2地铁机电安装管线综合排布技术要点2.1合理规范化设计管线首先，相关技术人员及管理设计操作人员要进行合作，将通风类型的管道、照明管道、电器线槽等多方面管道进行综合性地处理，合理规范设计管线，以此保证后续安装工作效果。

机电安装工程管线综合排布技术班级：2021年度二级建造师主项专业继续教育学习班考试时长：15分钟，总分：10分，合格分数：6分考试说明：考试时间(15分钟),未超过5分钟请不要交卷单选题：(共4题，每题1分)1、项目部应安排（）个专职施工人员在一个阶段内专职负责机电管线图纸综合管线综合排布。

A .2B .5C .8D .102、下列不属于铜管接卸密封式连接方式的是（）。

A .压接式连接B .插接式连接C .卡压式连接D .卡套式连接3、电气桥架、水管，外壁距离墙壁的距离，最小有（）的距离，不同专业管线间距离，考虑实际情况时应尽量满足建筑施工规范要求。

A .50mmB .100mmC .120mmD .150mm4、管道吊架、支座及零件的焊接应遵守（）焊接工艺。

A .通用B .容器C .特殊D .结构件多选题：(共3题，每题1分)5.机电管线综合排布交底的人员范围既应包括（）。

A .施工人员B .施工管理人员C .质检人员D .设计人员E .造价人员6.各专业管理人员及施工人员应改变以往各自为政、你干你的、我干我的、互不通气的现象，提倡( )的管理理念。

A .矩阵式管理方式B .照顾左邻右舍C .与人方便、与己方便D .尽善尽美E .综合管理7.由总包单位的机电经理负责组织各专业工程师，以及分包单位专业工程师，进行综合排布策划，应对给（）、（）、（）、（）、（）、智能等全部管线进行综合布置策划。

A .排水B .采暖C .通风空调D .消防E .电气判断题：(共3题，每题1分)8.合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

对错9.避免在机电安装施工时在主体结构上开洞，并可以使土建和机电的细部处理都能够预留足够的空间。

对错10.可以将施工中可能遇到的问题预先在施工前解决，可有效避免机电管线在平面、立面上的交叉和冲突，以保证施工的顺利进行，节约工程成本。

对错。

建筑机电安装工程中管线综合布置技术要点探究摘要：为解决建筑机电安装工程中管线布置存在的矛盾，保障管线系统功能的完善性与安全性，论文就建筑机电安装工程中的管线综合布置技术进行探讨，对管线布置的原则与要求进行梳理，并结合具体的工程实例，分析了管线综合布置的技术要点。

通过分析可知，科学进行管线综合布置有助于提升空间利用率，解决机电工程中管线布置存在的问题，提升建筑机电安装工程的整体质量，实现机电管线的“绿色安装”。

关键词：建筑工程；机电安装；管线综合布置；技术要点中图分类号：TU85文献标识码：A引言综合管线布置技术作为一种应用于建筑机电安装的施工管理技术,它具有综合性、安全性、高效性等特点,涉及到建筑电气、给排水、通风、智能建筑、采暖、空调等多种专业。

通过借助于计算机模拟技术优化管道布局的综合均衡设计。

1管线综合布置技术原则1.1管线定位原则在管线平面定位时，需要全方位考虑各因素的影响，如管线尺寸、管线间距、管线检修的通道等。

具体来说，管线平面定位原则又包括以下几个方面：（1）先主后次。

先行安装重点管线，后安装次要管线。

（2）先大后小。

即管径较大的线路安排在管径较小的线路安装之前进行安装。

（3）先难后易。

即先安装工序复杂、安装难度大的管线，然后安装比较简单易操作的管线。

（4）先风管后水管。

先安装排风管，再安装水管，最后安装电路管道。

（5）先无压后有压，即先安装无压管道，再安装有压管道。

在安装过程中，相同类型的管线在一般情况下采取集中布置方法，同时结合外形尺寸、支架规格、作业空间以及检查维修通道等工程建设实际需求进行管线平面定位，确保定位准确，方便后续施工。

1.2管线排列原则综合布置管线排列主要是为了方便后续的安装、使用以及维修。

具体有两点原则：（1）管线的排列要注意空间顺序，建筑空间的上部区域通常是排列通风管路，底部区域则排列输水管路，电气管路排列在给排水管路的上方区域，消防通道的左侧排列冷水管，右侧排列热水管，保温管路排列在建筑空间的上部，非保温管路则排列在底部。

建筑机电安装工程管线综合排布探讨发布时间：2021-04-07T15:14:07.787Z 来源：《建筑实践》2020年第36期作者：赵翔宇田新星张汉润桑晨善冀昊驹[导读] 机电安装工程是建筑工程项目中的核心组成部分，其施工质量对建筑工程总体质量影响较大。

赵翔宇、田新星、张汉润、桑晨善、冀昊驹中建八局第一建设有限公司山东济南 250000摘要：机电安装工程是建筑工程项目中的核心组成部分，其施工质量对建筑工程总体质量影响较大。

在建筑机电安装工程中，通过合理运用管线综合布置技术，可以提高建筑工程的总体质量，降低管线施工成本。

鉴于此，文章重点探讨管线综合布置技术在建筑机电安装工程项目中的应用要点。

关键词：建筑工程；机电安装；管线综合；布置技术中图分类号：TU85文献标识码:A引言工程管线综合布置技术在建筑机电设备安装中应用，能够在很大程度上保证设计的合理，提高安装的质量，同时还能够进一步的保证整个施工过程的安全。

如今，在科学技术迅速发展的前提下，建筑机电设备安装工程中涉及到的各技术进行了更新和优化，改变了传统技术的局限性，促进了建筑机电设备安装工程的发展，另外，在建筑施工中积极的应用建筑机电设备安装工程管线综合布置技术为建筑施工的质量提供了重要保障。

1建筑机电安装工程中管线综合布置中存在的问题1.1专业之间缺乏及时协调建筑机电安装工作的施工质量与有效协调有着较为密切的关系，运用管线综合布置技术时应当重视各级部门之间的协调工作。

通过强化内容设置严格遵循设计图纸布设管线。

现阶段，施工审图不细致、施工过于随意且盲目，无法实现及时协调，使得目前建筑机电安装工程管线综合布置环节存在线路混乱的情况。

1.2施工人员专业能力薄弱在安装机电设备的过程中施工人员依据自身经验为严格按照图纸标注布设管线，使得实际情况与设计图纸差别较大，并且部分人员在施工过程中无法应用所学知识进行处置，因缺乏专业知识使得施工人员未能正视施工图纸的重要性，无法顺利开展管线布置工作，进而影响施工进度。

地铁站后机电安装工程综合管线布置要点摘要：地铁站内综合管线系统主要包括风系统、水系统、冷媒系统、自动灭火系统、电力系统、综合监控、通信、信号及其他系统等，通过优化管线排布，不仅达到整齐美观、空间布局合理、便于安装、易于维护、节约空间的要求，也能对站后工程的保障施工安全、进度、降低工程成本方面起到积极作用。

关键词：地铁机电安装；管线综合布置；设计深化及施工要点引言：近年来国家城市轨道交通工程的地铁项目拟建车站受到在建设投资、城区可开发及施工地界缩减、地质情况、地下管线迁改和征地拆迁、合建通道和交通架桥等城市建（构）筑物、既有线换乘站、特色（特殊结构）站点设计等因素影响，其土建主体和附属结构的层高及空间需进行压缩优化、调整结构布局，进而影响站后安装工程的各类管线布设及走向，通过综合管线设计优化及施工控制，解决各专业之间设备管线的位置冲突和标高重叠问题，使地下空间获得合理有效的使用，也便于后续的运营管理及维修。

一、地铁站内管综布置目的和意义地铁项目大部分处于市区繁华地段，材料设备吊装孔受制于土建施工策划、施工工法、土建结构进度等多重因素影响，导致前期施工场地不足、材料设备进场受限，施工作业任务不饱满；中期各专业工程同时在环控机房、冷水机房、设备区走道等各关键区域集中进行高处作业架体搭设、材料设备运输堆放、焊接及安装施工，交叉作业频繁；后期各系统回路和管线试验检测、单机调试、联调发现的问题需要在已完成的满布管线中完成整改操作，若能在综合管线设计阶段、管综深化阶段、施工实施阶段进行深入策划、综合考虑，除了能解决各专业之间设备管线的位置冲突、标高重叠问题，以及有效使用地下空间、观感良好、为装修造型创造条件等优点外，还能在保障施工安全、保证施工进度、降低工程成本方面起到积极的作用。

二、地铁综合管线系统及其布置原则、要点综合管线是在地铁车站空间内，将各专业工程管线和设备进行优化布置，满足专业规范标准和实现使用功能的同时，也满足施工作业安全、运营管理维修、后期可扩展的需求。

浅谈建筑机电安装工程管线综合排布发布时间：2022-01-18T07:34:22.334Z 来源：《新型城镇化》2021年24期作者：喻英杰[导读] 随着国内经济发展速度的持续加快，建筑规模逐渐扩大，智能化要求也明显提高。

对建筑机电工程来说，机电安装需要重点关注，空调设施、安防系统、通信系统等均不可忽视，这就使综合管线的铺设更为复杂，尤其要找到可行的措施来保证施工质量达到既定标准。

本文从建筑机电安装工程的现状出发，对管线综合技术的应用展开深入探析[1]。

中石化工建设有限公司陕西西安 710018摘要：目前我国城市化建设和科技水平的快速发展，建筑行业发展也十分快速。

随着当前人们的整体生活水准不断提升，我国的建筑行业也得到了较好的改善与提升，现代建筑普遍都具备一定的多样化功能，在具体的安装中需要对应的支持，但是由于受到一些因素影响，使得其自身的优化空间有限，这样的情况下给对应的工程安装带来较大的麻烦，因此，需要及时地联系相应的工作人员做好优化，并合理地设计方案，从而避免出现其他的问题，减少工程中出现的问题，这样可以大幅度节省施工成本，同时还能确保企业的整体经济效益。

为此，相关工作者要明确机电管线综合排布技术的概念，明确常用机电管线综合排布技术类型，从室内管线和室外管线两方面高效落实管线排布技术，提高机电系统的运行效率和使用价值。

关键词：建筑机电安装；管线综合；排布引言随着国内经济发展速度的持续加快，建筑规模逐渐扩大，智能化要求也明显提高。

对建筑机电工程来说，机电安装需要重点关注，空调设施、安防系统、通信系统等均不可忽视，这就使综合管线的铺设更为复杂，尤其要找到可行的措施来保证施工质量达到既定标准。

本文从建筑机电安装工程的现状出发，对管线综合技术的应用展开深入探析[1]。

1机电管线综合排布技术的概念机电工程安装涉及土木工程、自用工程、工业工程、环保建设工程等多个方面的内容和专业。

机电工程在建筑工程尤其是大规模的工程项目中发挥的作用十分重大。
