安装时，先松开压盘及限位拉杆（螺栓）螺母，拉出伸缩管（拉出长度应小于安装长度），吊入安装位置（伸缩管法兰最好与阀门对接，伸缩器应安装在阀门后），调整伸缩器与管线必须平直，然后按照第一步：对角紧固伸缩器两端法兰螺栓，第二步再对角紧固力盘螺栓，第三步：最后调整限位螺栓伸缩
量，紧固限位螺母。
注意事项：
1、安装前须先松开力盘螺母及限位螺母，伸缩管方可拉出；
2、安装长度应小于标准长度。
3、特别强调：力盘螺栓一定要对角均匀紧固，紧固力量不宜过大。
4、如管线打压，伸缩器应加限位保护，打压后须拆除。

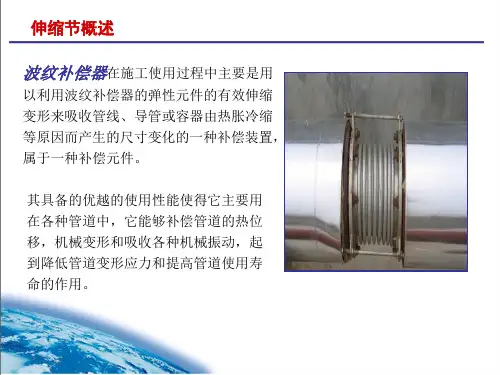

Expansion joints Completed Plans。

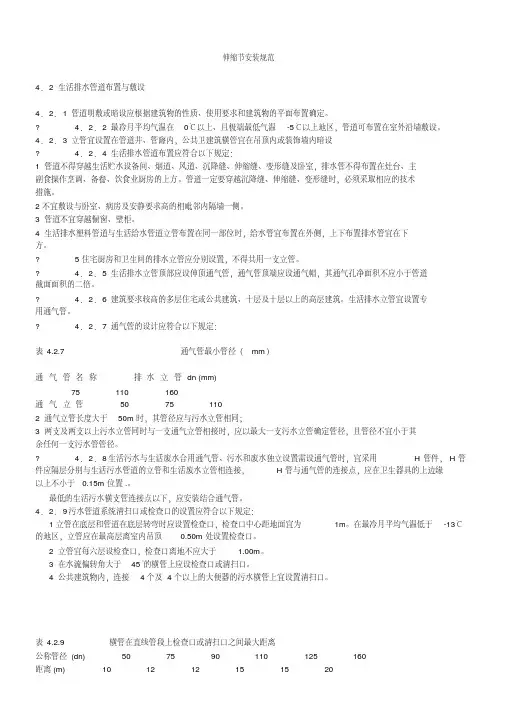

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。
? 4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。
4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设? 4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。
管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。
2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。
3 管道不宜穿越橱窗、壁柜。
4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。
? 5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。
? 4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。
? 4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管。
? 4．2．7 通气管的设计应符合以下规定：表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。
? 4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。
最低的生活污水横支管连接点以下，应安装结合通气管。
4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

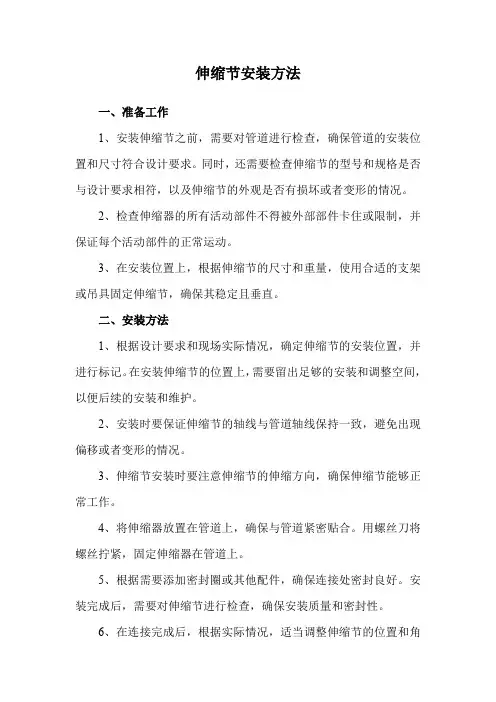

伸缩节安装方法一、准备工作1、安装伸缩节之前，需要对管道进行检查，确保管道的安装位置和尺寸符合设计要求。
同时，还需要检查伸缩节的型号和规格是否与设计要求相符，以及伸缩节的外观是否有损坏或者变形的情况。
2、检查伸缩器的所有活动部件不得被外部部件卡住或限制，并保证每个活动部件的正常运动。
3、在安装位置上，根据伸缩节的尺寸和重量，使用合适的支架或吊具固定伸缩节，确保其稳定且垂直。
二、安装方法1、根据设计要求和现场实际情况，确定伸缩节的安装位置，并进行标记。
在安装伸缩节的位置上，需要留出足够的安装和调整空间，以便后续的安装和维护。
2、安装时要保证伸缩节的轴线与管道轴线保持一致，避免出现偏移或者变形的情况。
3、伸缩节安装时要注意伸缩节的伸缩方向，确保伸缩节能够正常工作。
4、将伸缩器放置在管道上，确保与管道紧密贴合。
用螺丝刀将螺丝拧紧，固定伸缩器在管道上。
5、根据需要添加密封圈或其他配件，确保连接处密封良好。
安装完成后，需要对伸缩节进行检查，确保安装质量和密封性。
6、在连接完成后，根据实际情况，适当调整伸缩节的位置和角度，以保证其能够自由伸缩，同时不受到过大的外力约束。
三、注意事项1、在安装过程中要注意保护伸缩器，避免刮伤或挤压变形。
2、在拧紧螺丝时要适度用力，避免过度拧紧导致损坏。
3、在连接管道前应确保管道内部清洁，没有杂物和污垢。
4、在安装完成后应进行压力测试，确保管道连接处没有泄漏现象。
5、定期检查伸缩节的连接部位是否紧固，是否有漏水、渗漏或变形等情况。
如发现异常，及时采取修复或更换措施。
6、在进行维护和检修时，应注意安全操作，避免伸缩节突然伸缩或发生意外。
使用合适的工具和保护设备，确保操作人员的安全。
桥架伸缩节安装方法一、桥架伸缩节的概述桥架伸缩节是一种用于管道、设备或其他结构上的连接装置，用于吸收由于温度变化或结构变形引起的伸缩位移。
它可以有效地保护管道或设备，减少由于伸缩位移而引起的损坏或泄漏。
桥架伸缩节的安装方法直接影响其使用效果和寿命，因此正确的安装方法至关重要。
二、桥架伸缩节的选择在开始安装之前，需要根据实际情况选择合适的桥架伸缩节。
选择桥架伸缩节时应考虑以下几个因素：1. 要承受的伸缩位移量：根据管道或设备的伸缩位移量确定选择合适的伸缩节。
2. 工作温度范围：根据实际工作温度选择耐高温或耐低温的伸缩节。
3. 工作压力：根据管道或设备的工作压力选择合适的伸缩节。
4. 环境条件：考虑到环境条件，如腐蚀性介质、震动等，选择适应性强的伸缩节。
三、安装前的准备工作在安装桥架伸缩节之前，需要进行一些准备工作，以确保安装的顺利进行：1. 检查伸缩节：在安装之前，需要对伸缩节进行检查，确保其完好无损，没有任何缺陷或损坏。
2. 清洁管道或设备：在安装之前，应清洁管道或设备的连接部位，确保其表面干净，无油污或杂物。
3. 准备安装工具：根据安装要求，准备好相应的安装工具，以便进行安装。
四、安装步骤1. 定位安装位置：根据实际需要，确定伸缩节的安装位置，并标记出固定孔位。
2. 固定伸缩节：使用螺栓或焊接等方式，将伸缩节固定在管道或设备上，确保其牢固稳定。
3. 连接管道或设备：将伸缩节的两端与相邻的管道或设备连接起来，确保连接紧密，无泄漏。
4. 调整伸缩节：根据实际情况，调整伸缩节的长度，使其能够吸收伸缩位移，并保持管道或设备的正常运行。
5. 检查安装效果：完成安装后，对伸缩节进行检查，确保其安装效果良好，无任何问题。
6. 进行试运行：在安装完成后，进行试运行，检查伸缩节是否正常工作，是否有泄漏或其他异常情况。
五、安装注意事项在安装桥架伸缩节时，需要注意以下几点：1. 安装过程中要注意安全，避免发生意外事故。
雨水管伸缩节安装规范
雨水管伸缩节是一种安装在雨水管道上的装置，可以起到缓冲和补偿管道因温度变化而产生的伸缩变形。
为了确保雨水管伸缩节的安装质量和使用效果，需要遵循以下几项规范：
1.选购合适的材质和规格
选择适合管道材质和规格的伸缩节。
常见的材质有不锈钢、铸铁、塑料等，规格应与管道直径相对应。
2.合理确定伸缩节的位置
安装伸缩节的位置一般选择在管道的直线段和转角处，避免安装在弯头和三通等易产生局部应力集中的部位。
3.安装前检查管道状况
在安装伸缩节之前，应检查管道是否存在裂纹、破损等缺陷，确保管道状况良好。
4.安装时注意保护伸缩节
在安装过程中，要特别注意保护伸缩节，避免出现碰撞、摩擦等情况，以免损坏伸缩节。
5.保证伸缩节的活动能力
在安装伸缩节时，要保证其正常的活动能力，不得将管道过紧、过松，以确保伸缩节的功能发挥。
6.固定伸缩节与管道连接处
将伸缩节与管道连接处进行固定，可以使用螺栓、法兰等方式，
确保安装牢固可靠。
同时还需注意不要使伸缩节承受过大的负荷。
7.进行相关检测
在安装完成后，应进行相关的检测，如压力测试等，确保伸缩节的安装质量和使用效果。
8.定期维护和检查
安装完成后，要定期对雨水管道及伸缩节进行维护和检查，包括清理、涂漆、紧固等，保持雨水管道的正常运行。
以上是关于雨水管伸缩节安装规范的一些基本要求，通过遵守这些规范，可以有效提高雨水管伸缩节的安装质量和使用效果，延长其使用寿命，减少管道维修和更换的频率。
最终达到保障雨水管道工程的稳定运行和安全使用的目的。

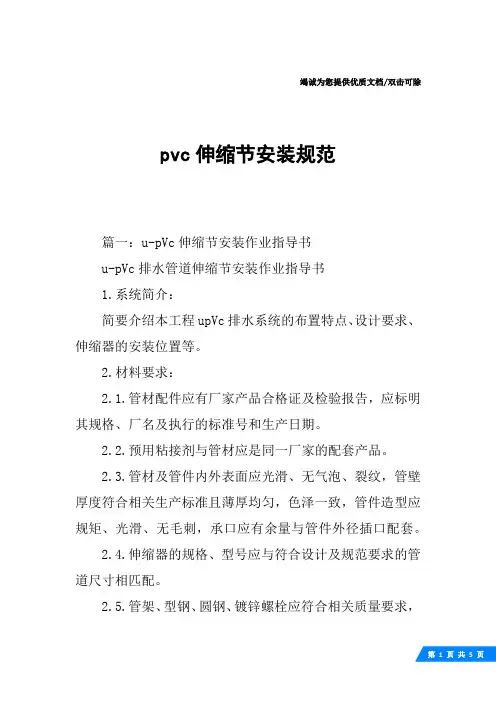

竭诚为您提供优质文档/双击可除pvc伸缩节安装规范篇一：u-pVc伸缩节安装作业指导书u-pVc排水管道伸缩节安装作业指导书1.系统简介：简要介绍本工程upVc排水系统的布置特点、设计要求、伸缩器的安装位置等。
2.材料要求：2.1.管材配件应有厂家产品合格证及检验报告，应标明其规格、厂名及执行的标准号和生产日期。
2.2.预用粘接剂与管材应是同一厂家的配套产品。
2.3.管材及管件内外表面应光滑、无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管件造型应规矩、光滑、无毛刺，承口应有余量与管件外径插口配套。
2.4.伸缩器的规格、型号应与符合设计及规范要求的管道尺寸相匹配。
2.5.管架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足要求和使用功能。
3.主要机具：手电钻、冲击钻、手锯、吸口器、板锉、板手、手锤、水平尺、套丝板、毛刷、线坠、棉纱。
4.操作工艺：4.1.立管、横管应根据设计和规范要求设置伸缩节。
4.2.当层高不大于4m时，内螺旋立管可不设置伸缩节。
4.3.横管应采用可伸缩的螺母挤压密封圈接头，当其直线管段长度不大于4m时可不设置伸缩节。
4.4.埋地排出管道一般不设置伸缩节，埋设于混凝土墙或板内的管道不应设置伸缩节。
4.5.横管采用粘接接头时，其伸缩节设置应符合下面规定：4.5.1横管上固定支承与立管距离小于4米时可不设伸缩节。
4.5.2横管上固定支承（或三通、弯头等连接管件）之间直线距离大于2米时不设置伸缩节，二个伸缩节间距不应大于4米。
4.5.3横管上直线距离大于4米时，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定，设计伸缩量不得大于伸缩节的允许伸缩量。

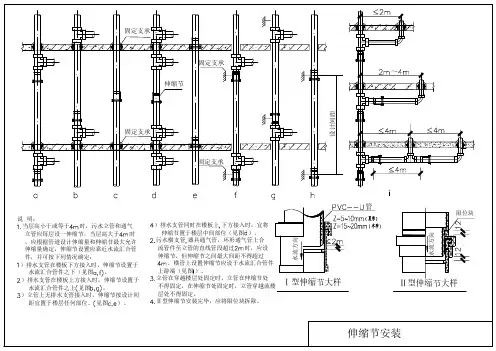

4.5.4室内明装管道伸缩量变化按下列公式计算：Δl＝0.07lΔt其中:l——管长度.cmΔt——温差.℃0.007——upVc管………系数.mm/m.℃Δl——温差引起的伸缩量4.6.伸缩节应按伸缩节上箭头所指水流方向安装，管端插入伸缩节处间隙为夏：5～10mm，冬：15～20mm。

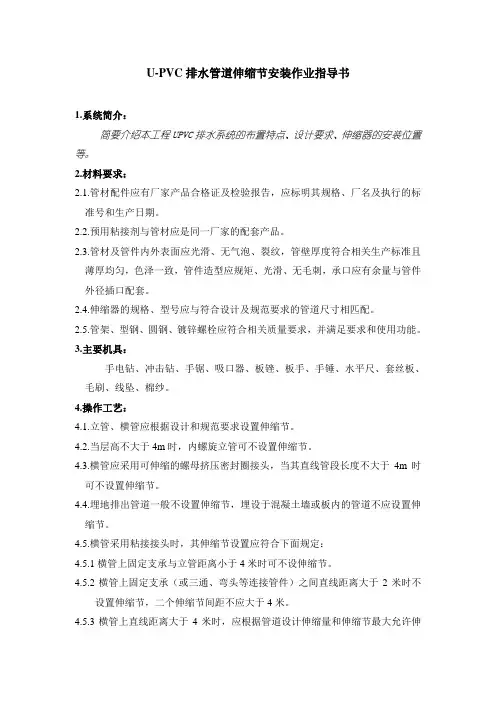

U-PVC排水管道伸缩节安装作业指导书1.系统简介：简要介绍本工程UPVC排水系统的布置特点、设计要求、伸缩器的安装位置等。
2.材料要求：2.1.管材配件应有厂家产品合格证及检验报告，应标明其规格、厂名及执行的标准号和生产日期。
2.2.预用粘接剂与管材应是同一厂家的配套产品。
2.3.管材及管件内外表面应光滑、无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管件造型应规矩、光滑、无毛刺，承口应有余量与管件外径插口配套。
2.4.伸缩器的规格、型号应与符合设计及规范要求的管道尺寸相匹配。
2.5.管架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足要求和使用功能。
3.主要机具：手电钻、冲击钻、手锯、吸口器、板锉、板手、手锤、水平尺、套丝板、毛刷、线坠、棉纱。
4.操作工艺：4.1.立管、横管应根据设计和规范要求设置伸缩节。
4.2.当层高不大于4m时，内螺旋立管可不设置伸缩节。
4.3.横管应采用可伸缩的螺母挤压密封圈接头，当其直线管段长度不大于4m时可不设置伸缩节。
4.4.埋地排出管道一般不设置伸缩节，埋设于混凝土墙或板内的管道不应设置伸缩节。
4.5.横管采用粘接接头时，其伸缩节设置应符合下面规定：4.5.1横管上固定支承与立管距离小于4米时可不设伸缩节。
4.5.2横管上固定支承（或三通、弯头等连接管件）之间直线距离大于2米时不设置伸缩节，二个伸缩节间距不应大于4米。
4.5.3横管上直线距离大于4米时，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定，设计伸缩量不得大于伸缩节的允许伸缩量。
4.5.4室内明装管道伸缩量变化按下列公式计算：ΔL＝0.07LΔt其中:L——管长度.cmΔt——温差.℃0.007——UPVC管………系数.mm/m.℃ΔL——温差引起的伸缩量4.6.伸缩节应按伸缩节上箭头所指水流方向安装，管端插入伸缩节处间隙为夏：5～10mm，冬：15～20mm。
4.7.立管在穿越楼层处固定时，立管在伸缩节处不设固定，在伸缩节处固定时，立管越楼层处不设固定。

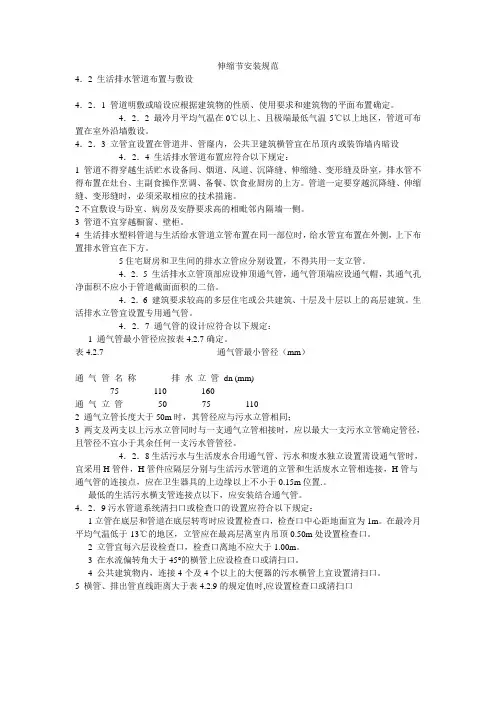

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。
4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。
4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。
管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。
2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。
3 管道不宜穿越橱窗、壁柜。
4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。
5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。
4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。
4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管。
4．2．7 通气管的设计应符合以下规定：1 通气管最小管径应按表4.2.7确定。
表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。
4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。
最低的生活污水横支管连接点以下，应安装结合通气管。
4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

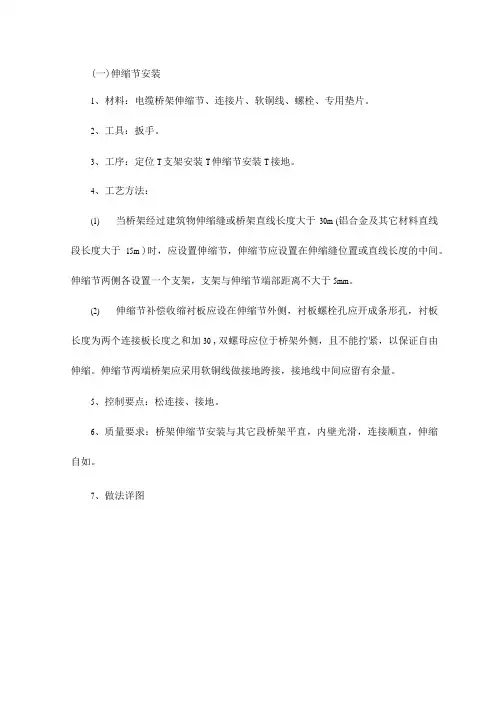

(一)伸缩节安装
1、材料：电缆桥架伸缩节、连接片、软铜线、螺栓、专用垫片。
2、工具：扳手。
3、工序：定位T支架安装T伸缩节安装T接地。
4、工艺方法：
(1)当桥架经过建筑物伸缩缝或桥架直线长度大于30m (铝合金及其它材料直线段长度大于15m )时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中间。
伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于5mm。
(2)伸缩节补偿收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之和加30 ,双螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。
伸缩节两端桥架应采用软铜线做接地跨接，接地线中间应留有余量。
5、控制要点：松连接、接地。
6、质量要求：桥架伸缩节安装与其它段桥架平直，内壁光滑，连接顺直，伸缩自如。
7、做法详图
伸缩节示意图
伸缩节A-A剖面示意图8、实例图|A一接地跨接线
jf
伸缩节示意图实例图。
