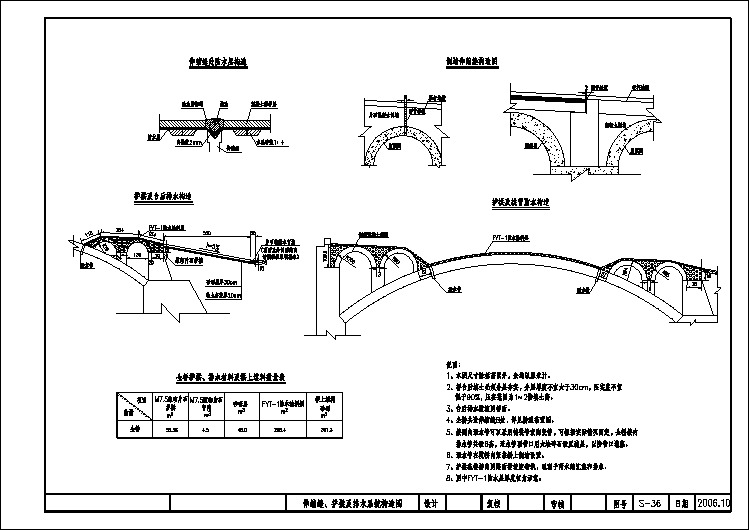

排水伸缩节安装图解

排水管伸缩节安装尺寸1.引言1.1 概述概述部分的内容可以从以下角度进行阐述：排水管伸缩节在排水系统中扮演着重要的角色。

它是连接排水管道的关键组件，能够有效地解决由于温度变化和地面沉降等原因导致的管道变形和应力问题。

首先，排水管伸缩节具有很好的伸缩性能。

由于排水管道在使用过程中会不断遭受热胀冷缩的影响，因此排水管伸缩节能够自由伸缩，以适应管道长度的变化。

这样不仅能够减缓管道的拉力和压力，还可以避免管道变形和破裂的风险。

其次，排水管伸缩节的安装尺寸要点至关重要。

正确的安装尺寸能够确保伸缩节在工作时正常运行，提高排水系统的使用寿命和稳定性。

在安装排水管伸缩节时，应注意管道的直径、长度和弯曲度等因素，以确保伸缩节的选择和安装位置是合适的。

此外，排水管伸缩节的材质也是决定其安装尺寸的重要因素。

常见的材质有金属、橡胶和塑料等，每种材质都有其特点和适用范围。

在选择材质时，应考虑管道所处的环境条件、介质特性以及预期的使用寿命等因素。

综上所述，排水管伸缩节的安装尺寸是确保排水系统正常运行的重要环节。

正确的安装能够提高排水管道的稳定性和可靠性，减少维护成本和风险。

因此，对于排水管伸缩节的安装尺寸要点的了解和掌握对于排水系统的设计和施工至关重要。

1.2 文章结构文章结构部分的内容可以按照以下方式编写:文章结构部分旨在向读者介绍本篇长文的组织结构和内容布局。

本文共分为引言、正文和结论三部分。

首先，引言部分通过概述对排水管伸缩节的重要性进行简要介绍，并简要说明本文的目的。

接下来，正文部分将重点关注排水管伸缩节的作用和安装尺寸要点。

具体而言，我们将探讨排水管伸缩节在排水系统中的功能和作用，并详细介绍如何确定合适的安装尺寸以确保其正常工作和延长使用寿命。

然后，结论部分将对全文进行总结，并提出对排水管伸缩节安装尺寸的一些建议。

总结部分将回顾本文对排水管伸缩节的重要性和安装尺寸的详细讨论，并强调其在排水系统设计和施工中的必要性。

VSSJ‐C2F‐6C型双法兰连接传力伸缩接头使用说明书铁岭市求精阀门厂二○一三年四月目 录1.主要用途2.结构特点3.执行标准4.工作原理、主要结构、外形及连接尺寸5.主要零部件材料6.保管、安装及使用7.注意事项8.通讯方式1.主要用途伸缩节是管线连接的常用且必须的附件。

本系列伸缩节主要用于介质温度≤80℃的输水管路上，安装在阀门或者其它设备的一侧，用于方便阀门或设备的拆卸和维修。

2.结构特点2.1法兰连接，结构简单，调整灵活，安装方便；2.2对于上下游管道的错位、偏角有一定的补偿作用；2.3伸缩量可根据用户的要求灵活设计，节省安装空间，降低设备成本；2.4各个零部件采用不同的材料配置即可产生多种组合，适应不同用户要求。

3.性能规范双 法 兰 伸 缩 节 性 能 规 范公称压力 0.25 0.6 1.0 1.6 2.5 4.0 MPa试验压力 强度 0.375 0.90 1.50 2.40 3.75 6.00温度常温 密封 0.300 0.75 1.25 2.00 3.00 5.00 常温工作压力(MPa)P80.250 0.60 1.00 1.60 2.50 4.00 ≤80℃ 适用介质 水、海水、油品适用温度 ≤80℃4.执行标准4.1设计制造按照GB/T 12465‐2000标准；4.2法兰连接按照GB/T 9113.1‐2000标准；4.3压力试验按照GB/T 13927‐2008标准。

5.主要结构、工作原理、外形及连接尺寸5.1主要结构：本伸缩节由法兰管、密封圈、法兰压盖、贯通螺柱、螺母、伸缩管、压盖螺柱、压盖螺母等组成。

如图1.5.2工作原理：本伸缩节一般安装在阀门（或其它设备）的上游侧。

即伸缩节的上游为管道法兰，下游为阀门。

本伸缩节的贯通螺柱分别深过管道配对法兰和阀门配对法兰的背面，通过螺母，实现上下游管道和阀门设备的对接。

需要拆卸阀门时，先把贯通螺柱无方头端（法兰管一侧）的配对法兰背后的螺母松开，再将伸缩管一侧的螺母向法兰管方向松开，然后固定贯通螺柱的方头，旋转伸缩管配对法兰背面的螺母，使法兰管端向伸缩管端移动。

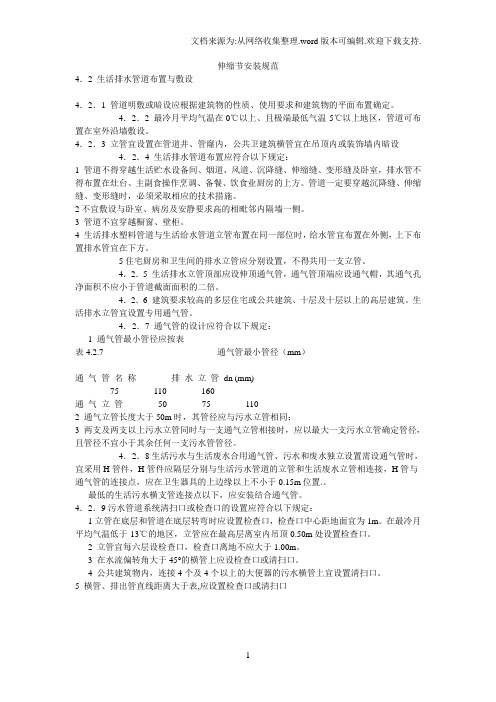

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。

4．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。

4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。

管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。

2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。

3 管道不宜穿越橱窗、壁柜。

4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。

5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。

4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。

4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。

生活排水立管宜设置专用通气管。

4．2．7 通气管的设计应符合以下规定：1 通气管最小管径应按表表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。

4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。

最低的生活污水横支管连接点以下，应安装结合通气管。

4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

安装说明
1．当层高小于或等于4m时，污水立管和通气立管应每层设—伸缩节，当层高大于4m时，应根据管道设计伸缩量和伸缩节最大允许伸缩量确定，伸缩节设置应靠近水流汇合的管件，并可按下列情况确定：
1)排水支管在楼板下方接入时，伸缩节设置于水流汇合管件之下(见图a、f)；
2)排水支管在楼板上方接入时，伸缩节设置于水流汇合管件之上(见图b、g)；
3)立管上无排水支管接入时，伸缩节按设计间距可设置于楼层任何部位(见图c、e、f)；
4)排水支管同时在楼板上、下方接入时，宜将仲缩节置厂楼腰中间部位(见图d)。

2．谣水横支管，器具通气管，环形通气管上合流管件至立管的直线管段超过2m时，应设伸缩节，伸缩节之间最大间距木得超过4m，横管上设置伸缩节应设于水流汇合管件上游端(见图j)。

3．立管在穿越楼后处固定时，在伸缩节处不得固定；在伸缩节处固定时，立管穿越楼层处不得固定。

4．Ⅱ型伸缩节安装完毕，应将限位块拆除。

雨水管伸缩节安装规范
雨水管伸缩节是一种安装在雨水管道上的装置，可以起到缓冲和补偿管道因温度变化而产生的伸缩变形。

为了确保雨水管伸缩节的安装质量和使用效果，需要遵循以下几项规范：
1.选购合适的材质和规格
选择适合管道材质和规格的伸缩节。

常见的材质有不锈钢、铸铁、塑料等，规格应与管道直径相对应。

2.合理确定伸缩节的位置
安装伸缩节的位置一般选择在管道的直线段和转角处，避免安装在弯头和三通等易产生局部应力集中的部位。

3.安装前检查管道状况
在安装伸缩节之前，应检查管道是否存在裂纹、破损等缺陷，确保管道状况良好。

4.安装时注意保护伸缩节
在安装过程中，要特别注意保护伸缩节，避免出现碰撞、摩擦等情况，以免损坏伸缩节。

5.保证伸缩节的活动能力
在安装伸缩节时，要保证其正常的活动能力，不得将管道过紧、过松，以确保伸缩节的功能发挥。

6.固定伸缩节与管道连接处
将伸缩节与管道连接处进行固定，可以使用螺栓、法兰等方式，
确保安装牢固可靠。

同时还需注意不要使伸缩节承受过大的负荷。

7.进行相关检测
在安装完成后，应进行相关的检测，如压力测试等，确保伸缩节的安装质量和使用效果。

8.定期维护和检查
安装完成后，要定期对雨水管道及伸缩节进行维护和检查，包括清理、涂漆、紧固等，保持雨水管道的正常运行。

以上是关于雨水管伸缩节安装规范的一些基本要求，通过遵守这些规范，可以有效提高雨水管伸缩节的安装质量和使用效果，延长其使用寿命，减少管道维修和更换的频率。

最终达到保障雨水管道工程的稳定运行和安全使用的目的。

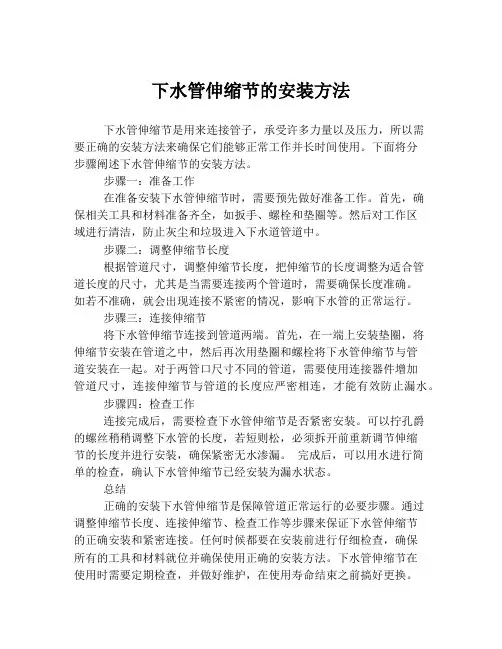

管道伸缩节安装方法一、前期准备在进行管道伸缩节的安装之前，需要进行一些前期准备工作，包括：检查管道系统的设计图纸和规格书，了解管道系统的压力、温度等参数；选择合适的伸缩节型号和材质；清理管道系统，确保其干净无杂物。

二、安装伸缩节1. 安装位置确定首先需要确定伸缩节的安装位置，在选择合适的位置时需要考虑以下因素：管道系统的支撑方式、管道系统的变形方向、伸缩节的长度和弹性等。

2. 安装支架根据伸缩节的长度和重量，选择合适的支架进行安装。

支架应该能够承受伸缩节自身重量和管道系统内部压力带来的负载。

3. 安装法兰将伸缩节两端与相邻管件连接，并使用法兰固定。

在连接时应注意以下事项：（1）法兰连接应符合国家标准或行业标准要求，并使用相应规格型号的螺栓进行固定；（2）法兰连接处必须严密无漏，可用涂有密封胶或橡胶垫圈等密封材料进行密封。

4. 调整伸缩节安装完成后，需要对伸缩节进行调整以适应管道系统的变形。

调整时应按照以下步骤进行：（1）将管道系统加压至正常工作压力，观察伸缩节是否正常工作；（2）如发现伸缩节存在过度拉伸或挤压等异常情况，需要对其进行调整。

5. 固定伸缩节在完成调整后，需要对伸缩节进行固定以保证其稳定性。

固定方式可采用螺栓、支架等方式。

三、验收和维护1. 验收在完成管道伸缩节安装后，需要进行验收以确保其符合设计要求和标准要求。

验收内容包括：法兰连接处是否严密无漏、管道系统是否正常工作等。

2. 维护为了保证管道伸缩节的正常运行和使用寿命，需要对其进行定期维护。

维护内容包括：清洗管道系统、检查法兰连接处的紧固情况、检查伸缩节的弹性等。

四、注意事项1. 安装前应仔细检查设计图纸和规格书，并选择合适的伸缩节型号和材质。

2. 安装时应注意支架的选择和安装，确保其能够承受伸缩节自身重量和管道系统内部压力带来的负载。

3. 安装时应注意法兰连接处的密封性，避免出现漏水等情况。

4. 安装完成后需要对伸缩节进行调整和固定，以确保其稳定性和正常工作。

U-PVC排水管道伸缩节安装作业指导书1.系统简介：简要介绍本工程UPVC排水系统的布置特点、设计要求、伸缩器的安装位置等。

2.材料要求：2.1.管材配件应有厂家产品合格证及检验报告，应标明其规格、厂名及执行的标准号和生产日期。

2.2.预用粘接剂与管材应是同一厂家的配套产品。

2.3.管材及管件内外表面应光滑、无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管件造型应规矩、光滑、无毛刺，承口应有余量与管件外径插口配套。

2.4.伸缩器的规格、型号应与符合设计及规范要求的管道尺寸相匹配。

2.5.管架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足要求和使用功能。

3.主要机具：手电钻、冲击钻、手锯、吸口器、板锉、板手、手锤、水平尺、套丝板、毛刷、线坠、棉纱。

4.操作工艺：4.1.立管、横管应根据设计和规范要求设置伸缩节。

4.2.当层高不大于4m时，内螺旋立管可不设置伸缩节。

4.3.横管应采用可伸缩的螺母挤压密封圈接头，当其直线管段长度不大于4m时可不设置伸缩节。

4.4.埋地排出管道一般不设置伸缩节，埋设于混凝土墙或板内的管道不应设置伸缩节。

4.5.横管采用粘接接头时，其伸缩节设置应符合下面规定：4.5.1横管上固定支承与立管距离小于4米时可不设伸缩节。

4.5.2横管上固定支承（或三通、弯头等连接管件）之间直线距离大于2米时不设置伸缩节，二个伸缩节间距不应大于4米。

4.5.3横管上直线距离大于4米时，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定，设计伸缩量不得大于伸缩节的允许伸缩量。

4.5.4室内明装管道伸缩量变化按下列公式计算：ΔL＝0.07LΔt其中:L——管长度.cmΔt——温差.℃0.007——UPVC管………系数.mm/m.℃ΔL——温差引起的伸缩量4.6.伸缩节应按伸缩节上箭头所指水流方向安装，管端插入伸缩节处间隙为夏：5～10mm，冬：15～20mm。

4.7.立管在穿越楼层处固定时，立管在伸缩节处不设固定，在伸缩节处固定时，立管越楼层处不设固定。
