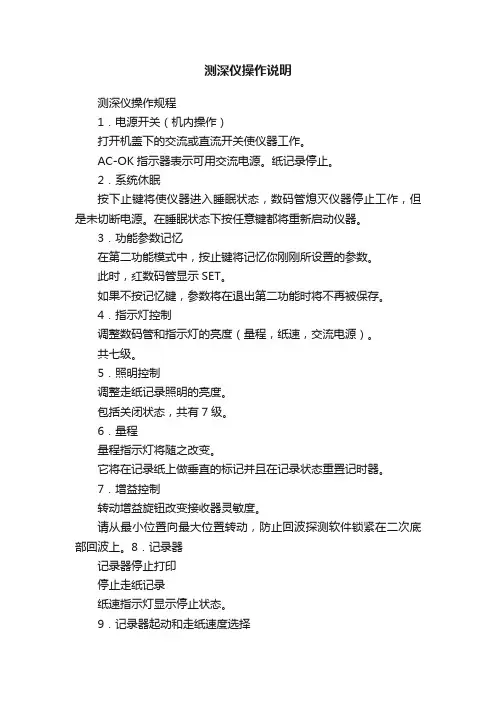

测深仪操作说明测深仪操作规程1．电源开关（机内操作）打开机盖下的交流或直流开关使仪器工作。
AC-OK指示器表示可用交流电源。
纸记录停止。
2．系统休眠按下止键将使仪器进入睡眠状态，数码管熄灭仪器停止工作，但是未切断电源。
在睡眠状态下按任意键都将重新启动仪器。
3．功能参数记忆在第二功能模式中，按止键将记忆你刚刚所设置的参数。
此时，红数码管显示SET。
如果不按记忆键，参数将在退出第二功能时将不再被保存。
4．指示灯控制调整数码管和指示灯的亮度（量程，纸速，交流电源）。
共七级。
5．照明控制调整走纸记录照明的亮度。
包括关闭状态，共有7级。
6．量程量程指示灯将随之改变。
它将在记录纸上做垂直的标记并且在记录状态重置记时器。
7．增益控制转动增益旋钮改变接收器灵敏度。
请从最小位置向最大位置转动，防止回波探测软件锁紧在二次底部回波上。
8．记录器记录器停止打印停止走纸记录纸速指示灯显示停止状态。
9．记录器起动和走纸速度选择开始记录打印，记录纸开始走纸。
再按此键选择走纸速度（慢速-中速-快速-慢速）纸速指示灯相应改变。
10。
换纸操作1．关掉仪器；2．拨动扫描带，使记录笔转到记录板下方；3．勾住记录板凹槽，将记录板翻开放平；4．拨开压纸铰链，取出左边旧纸卷；5．将右边空纸轴纸到左边，对准定位缺口；6．将新纸卷放置左边，拉出足够纸长；7．将新纸起始端剪尖，插入左边空纸轴槽，卷紧空纸轴；8．将记录板放回原位。

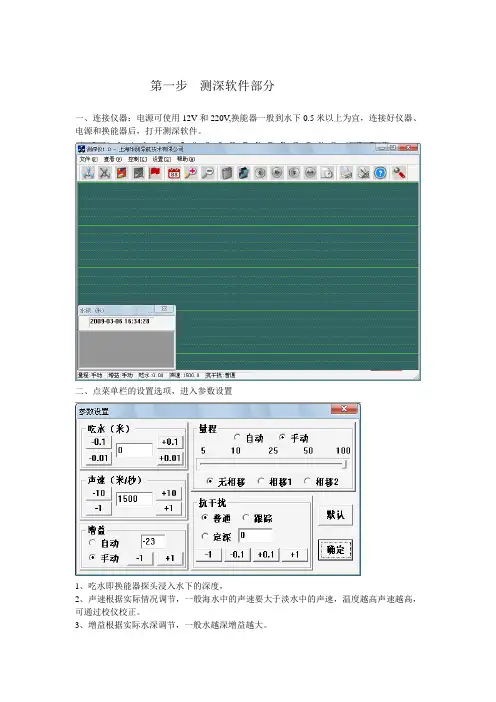

第一步测深软件部分一、连接仪器：电源可使用12V和220V,换能器一般到水下0.5米以上为宜，连接好仪器、电源和换能器后，打开测深软件。
二、点菜单栏的设置选项，进入参数设置1、吃水即换能器探头浸入水下的深度，2、声速根据实际情况调节，一般海水中的声速要大于淡水中的声速，温度越高声速越高，可通过校仪校正。
3、增益根据实际水深调节，一般水越深增益越大。
4、量程可根据实际水深调节。
5、颜色设置、根据个人喜好设置感兴趣的颜色。
6、通信设置、根据实际输出端口设置（新更新的版本端口已经固定死，不用修改）设置完毕，点击进入水深获取，需要记录水深图的点击保存。
（切记保证探头已在水中再点击，长时间空载容易损坏主机）第二步水上导航软件部分打开水上导航软件HydroNav 2.0一、新建工程2、设置投影3、根据条件设置转换参数如果输入错误可以在修改工程中改正，有七参数的可直接在基准转换中输入二、设置1、通讯端口设置：根据GPS和测深仪连接的端口选择COM口，设置波特率，启用仪器前要打钩（端口号跟具体的电脑有关系）。
2、数据格式设置：GPS一般选择NMEA0183，测深仪格式如下图设置确定后在下图可看到水深数据点击控制中的开始记录记录水深数据2.4：选择任意一种定位解，但一定要选择，一般选择实时差分上述设置好后，在导航软件左侧可看到定位数据和水深数据，选择工作模式中测量模式，在窗口中可看到船的位置，缩小视图，把船开到计划线的位置，点击开始记录，开始测量水深。
测量完毕选择停止记录，保存任务三：水深数据内业处理1：水深取样：打开文件选择要处理的数据，根据自身要求选择采样间隔，选择自动处理处理掉部分假水深，选择手动处理处理假水深，保存htt格式文件2：验潮站水位编辑（信标机测量）点击文件新建文件，开始时间要早于开始记录20分钟，结束时间要晚于结束记录20分钟，时间间隔一般选择10分钟，根据所验水面高程输入3：验潮站误差改正在水深文件中调入水深取样处理后的数据，验潮站文件中选择上一步编辑的潮位文件，保存文件中选择保存位置，位置和水深取样保存htt的位置不要相同，点击开始进行处理。
测深仪使用说明测深仪使用说明目录：1、引言2、产品概述2.1 产品描述2.2 产品特点3、环境要求3.1 使用场所3.2 环境温湿度3.3 光照条件4、准备工作4.1 解包验收4.2 附件清单4.3 电源连接5、使用方法5.1 仪器操作流程 5.2 基本仪器操作 5.3 靶心标定5.4 测量参数设置6、故障排除6.1 仪器无法开机 6.2 数据错误或异常6.3 其他故障现象7、维护与保养7.1 仪器清洁7.2 仪器存放7.3 定期维护8、安全注意事项8.1 使用安全8.2 维护保养安全8.3 废弃处理9、附件[附件清单]1、引言本文档为测深仪使用说明，旨在提供清晰的使用指导和操作方法，以便确保用户正确、安全地使用测深仪。
2、产品概述2.1 产品描述测深仪是一种用于测量水域深度的仪器，采用先进的声纳测量技术，能够准确、快捷地获取水深数据。
2.2 产品特点- 高精度测量：采用高性能传感器，能够实现高精度的水深测量。
- 易操作：简化的操作流程和友好的用户界面，使使用更加方便快捷。
- 轻便携带：仪器体积小巧，重量轻，便于携带和移动。
- 数据记录：能够记录和存储多组测量数据，并支持导出和打印。
3、环境要求3.1 使用场所测深仪适用于各种水域环境，包括湖泊、河流、海洋等场所。
3.2 环境温湿度- 温度范围：0℃~50℃- 相对湿度.10%~90%RH（无凝露）3.3 光照条件仪器适用于各种光照条件下的使用，但请保证测量时有足够的光线。
4、准备工作4.1 解包验收打开包装箱，检查测深仪及其附件是否完整，并确认无损坏。
4.2 附件清单请按照附件清单检查所配送的所有附件，确保齐全。
4.3 电源连接将测深仪的电源适配器插头连接到电源插座上，并将另一端连接到测深仪上。
5、使用方法5.1 仪器操作流程1、开启测深仪电源并等待仪器启动；2、进行基本设置和参数调整；3、根据需要进行靶心标定；4、开始测量，并观察仪器显示的测量结果；5、保存或导出数据，并进行必要的打印操作。

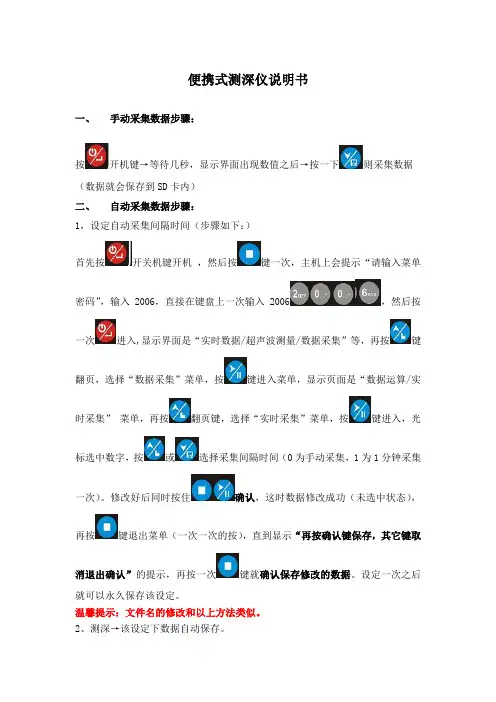

便携式测深仪说明书一、手动采集数据步骤：按开机键→等待几秒，显示界面出现数值之后→按一下则采集数据（数据就会保存到SD卡内）二、自动采集数据步骤：1，设定自动采集间隔时间（步骤如下：）首先按开关机键开机，然后按键一次，主机上会提示“请输入菜单密码”，输入2006，直接在键盘上一次输入2006，然后按一次进入,显示界面是“实时数据/超声波测量/数据采集”等，再按键翻页，选择“数据采集”菜单，按键进入菜单，显示页面是“数据运算/实时采集”菜单，再按翻页键，选择“实时采集”菜单，按键进入，光标选中数字，按或选择采集间隔时间（0为手动采集，1为1分钟采集一次）。
修改好后同时按住确认，这时数据修改成功（未选中状态），再按键退出菜单（一次一次的按），直到显示“再按确认键保存，其它键取消退出确认”的提示，再按一次键就确认保存修改的数据。
设定一次之后就可以永久保存该设定。
温馨提示：文件名的修改和以上方法类似。
2、测深→该设定下数据自动保存。
三、设备显示时间的修改首先按开关机键开机，然后按键一次，主机上会提示“请输入菜单密码”，输入2006，直接在键盘上一次输入2006，然后按一次进入，显示界面是“实时数据/系统设置”等，再按键翻页，选择“系统设置”菜单，按键进入菜单，显示页面是“时间设置”菜单，再按翻页键，选择“时间设置”菜单，按键进入，光标选中数字，按或修改时间。
修改好后同时按住确认，再按键退出菜单（一次一次的按），直到显示“再按确认键保存，其它键取消退出确认”的提示，再按一次键就确认保存修改的数据。
设定一次之后就可以永久保存该设定。
一、各个按键功能其它开关机键菜单键/返回键/左移位键/确认键进入菜单/右移位键/运行/暂停/快速设置向上翻页/加数/数据查看向下翻页/减数/采集数据同时按：确认键同时按：清除输入数据同时按：还原备份。

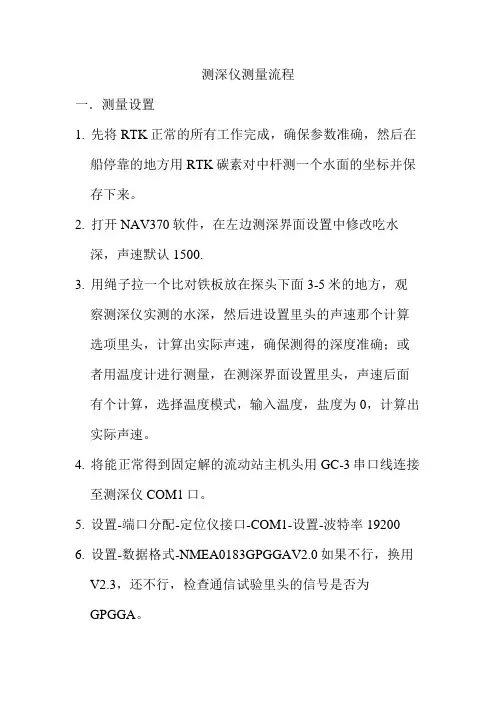

测深仪测量流程一．测量设置1.先将RTK正常的所有工作完成，确保参数准确，然后在船停靠的地方用RTK碳素对中杆测一个水面的坐标并保存下来。
2.打开NAV370软件，在左边测深界面设置中修改吃水深，声速默认1500.3.用绳子拉一个比对铁板放在探头下面3-5米的地方，观察测深仪实测的水深，然后进设置里头的声速那个计算选项里头，计算出实际声速，确保测得的深度准确；或者用温度计进行测量，在测深界面设置里头，声速后面有个计算，选择温度模式，输入温度，盐度为0，计算出实际声速。
4.将能正常得到固定解的流动站主机头用GC-3串口线连接至测深仪COM1口。
5.设置-端口分配-定位仪接口-COM1-设置-波特率192006.设置-数据格式-NMEA0183GPGGAV2.0如果不行，换用V2.3，还不行，检查通信试验里头的信号是否为GPGGA。
7.工作方式-测量方式8.文件-新建任务-新建任务-坐标系（选择相应的坐标系）-投影（高斯自定义，输入中央子午线，和手簿一致）-一级变化（打钩）-输入四参数-二级变化为空-图定义，输入测区范围-转换参数-确保都为0。
如果用七参数则在参数转换中将参数转换前面打钩，然后输入其参数，如果是三参数，则输七参数前面三个即可。
9.设置-天线偏差改正-天线至水面高（量取）-深度基准面（修改这个值，使实时现实的水面高程与之前手簿测得的那个水面高程一致，这个值大概是手簿高程拟合那个A值的负数，稍微有点出入）。
此设置仅限于四参数模式，如果是七参数，则修改天线高即可得到真实水面高程。
10.保证实时显示的坐标与之前RTK在该区域测得的坐标一致。
11.设置-记录设置-记录方式（根据测图比例尺，一般5-10米一个点）-记录格式（经纬度）12.调入DXF格式的计划线或者在坐标库中作计划线13.开始记录数据二．数据后处理1.打开水深后处理软件-获取任务-文件类型选择NAV-打开相应项目NAV文件2．水深数据-采集水深取样-文件-打开原始数据-选取SS文件-鼠标拖动有问题的水深点至真实位置（中海达测深仪采集的点，带红圈的为问题水深，一般根据水底变化趋势处理，突然凸起或者凹下的就应该是有为问题的）3. 文件-生成HTT与XYH文件4.功能-格式转换-要生成的格式-南方CASS-去掉带号，高程加负号-选择HTT文件-确定，到该文件夹找到*CASS.dat 文件即可进入南方CASS软件进行处理。

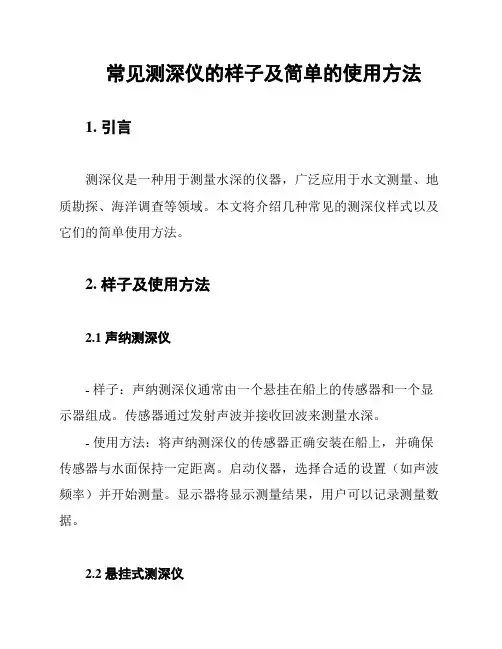

常见测深仪的样子及简单的使用方法1. 引言测深仪是一种用于测量水深的仪器，广泛应用于水文测量、地质勘探、海洋调查等领域。
本文将介绍几种常见的测深仪样式以及它们的简单使用方法。
2. 样子及使用方法2.1 声纳测深仪- 样子：声纳测深仪通常由一个悬挂在船上的传感器和一个显示器组成。
传感器通过发射声波并接收回波来测量水深。
- 使用方法：将声纳测深仪的传感器正确安装在船上，并确保传感器与水面保持一定距离。
启动仪器，选择合适的设置（如声波频率）并开始测量。
显示器将显示测量结果，用户可以记录测量数据。
2.2 悬挂式测深仪- 样子：悬挂式测深仪主要由一个测深器和一段测量线组成。
测深器通常是一个重物，可以通过测量线浸入水中。
- 使用方法：将重物正确安装在测量线的一端，并确认线的长度足够以达到所需测量深度。
将测深器缓慢地降入水中，同时记录测绳的长度。
当测深器触及水底时，停止下降并记录测量深度。
2.3 激光测深仪- 样子：激光测深仪通常由一个激光器和一个接收器组成。
激光器发射激光束，接收器接收并分析激光的反射信号以测量水深。
- 使用方法：将激光测深仪正确安装在测量平台或船只上，并校准仪器。
启动仪器，对准测量点，触发激光器发射激光束。
接收器将接收反射信号并计算水深，显示在仪器的读数器上。
3. 注意事项在使用测深仪时，请注意以下事项：- 根据具体测量需求选择合适的测深仪。
- 遵循仪器的操作手册，确保正确安装和使用测深仪。
- 在进行测量时注意船只的平稳和绳子的张紧度，以获得准确的测量结果。
- 注意保护测深仪免受损坏，并进行定期维护和校准。
4. 结论本文介绍了几种常见测深仪的样子及简单的使用方法。
根据具体的应用场景和需求，可以选择合适的测深仪进行水深测量。
在使用测深仪时，请务必注意仪器的正确安装和操作，以获得准确可靠的测量数据。

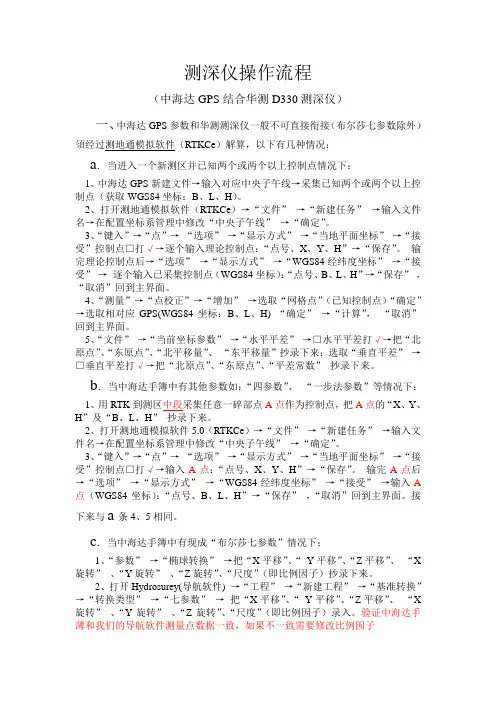

测深仪操作流程（中海达GPS结合华测D330测深仪）一、中海达GPS参数和华测测深仪一般不可直接衔接（布尔莎七参数除外）須经过测地通模拟软件（RTKCe）解算，以下有几种情况：a.当进入一个新测区并已知两个或两个以上控制点情况下：1、中海达GPS新建文件→输入对应中央子午线→采集已知两个或两个以上控制点（获取WGS84坐标：B、L、H）。
2、打开测地通模拟软件（RTKCe）→“文件”→“新建任务”→输入文件名→在配置坐标系管理中修改“中央子午线”→“确定”。
3、“键入”→“点”→“选项”→“显示方式”→“当地平面坐标”→“接受”控制点□打√→逐个输入理论控制点：“点号、X、Y、H”→“保存”。
输完理论控制点后→“选项”→“显示方式”→“WGS84经纬度坐标”→“接受”→逐个输入已采集控制点（WGS84坐标）：“点号、B、L、H”→“保存”，“取消”回到主界面。
4、“测量”→“点校正”→“增加”→选取“网格点”（已知控制点）“确定”→选取相对应GPS(WGS84坐标：B、L、H) “确定”→“计算”，“取消”回到主界面。
5、“文件”→“当前坐标参数”→“水平平差”→□水平平差打√→把“北原点”、“东原点”、“北平移量”、“东平移量”抄录下来；选取“垂直平差”→□垂直平差打√→把“北原点”、“东原点”、“平差常数”抄录下来。
b.当中海达手簿中有其他参数如：“四参数”、“一步法参数”等情况下：1、用RTK到测区中段采集任意一碎部点A点作为控制点，把A点的“X、Y、H”及“B、L、H”抄录下来。
2、打开测地通模拟软件5.0（RTKCe）→“文件”→“新建任务”→输入文件名→在配置坐标系管理中修改“中央子午线”→“确定”。
3、“键入”→“点”→“选项”→“显示方式”→“当地平面坐标”→“接受”控制点□打√→输入A点：“点号、X、Y、H”→“保存”。
输完A点后→“选项”→“显示方式”→“WGS84经纬度坐标”→“接受”→输入A 点（WGS84坐标）：“点号、B、L、H”→“保存”，“取消”回到主界面。

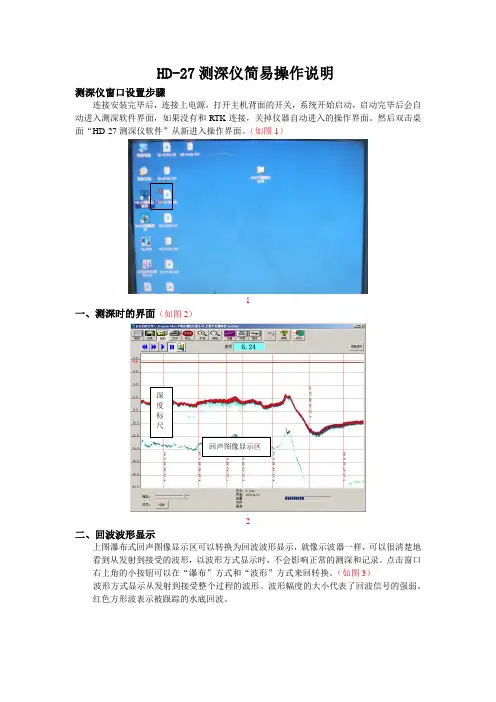

HD-27测深仪简易操作说明测深仪窗口设置步骤连接安装完毕后，连接上电源，打开主机背面的开关，系统开始启动，启动完毕后会自动进入测深软件界面，如果没有和RTK连接，关掉仪器自动进入的操作界面。
然后双击桌面“HD-27测深仪软件”从新进入操作界面。
（如图1）双击1一、测深时的界面（如图2）深度标尺回声图像显示区2二、回波波形显示上图瀑布式回声图像显示区可以转换为回波波形显示，就像示波器一样，可以很清楚地看到从发射到接受的波形，以波形方式显示时，不会影响正常的测深和记录。
点击窗口右上角的小按钮可以在“瀑布”方式和“波形”方式来回转换。
（如图3）波形方式显示从发射到接受整个过程的波形。
波形幅度的大小代表了回波信号的强弱。
红色方形波表示被跟踪的水底回波。
3三、水深显示窗口显示对应通道被捕捉的水深，当跟踪失败时，显示的水深后面有个“？”号。
（如图4）4四、操作按钮区所有操作功能的按钮及进展条。
（如图5）5测 深：开始测深，但不记录记 录：开始测深，并记录，将提示你给定一个文件名，系统将根据日期自动给你一个唯一的名字回 放：回放曾经记录的测深文件，犹如查看记录纸，并可以快进、快倒、暂停及搜索查找打 印：把曾经记录的测深文件打印到外接热敏打印机或喷墨打印机上 停 止：停止测深，并停止声波发射，不工作时可以省电 扩 档：手动扩大显示测深范围 缩 档：手动缩小显示测深范围 设 置：设置测深要素点击此处切显示水深环境：修改工作方式、端口输出格式等服务：产品注册及升级固件等定标：手动定标（在手动定标方式时才有效）关闭：关闭测深软件，回到系统桌面五、参数及环境设置进入测深界面后，按“设置”按钮出现修改参数设置对话框。
（如图6）6吃水：0～9.9米。
声速：1300 ～1700米/秒，对于浅水测量时可以简便使用单一声速来校准，如果需要校准，根据比对的水深或温度、盐度计算声速。
（如图7）7进入测深界面后，按“环境”按钮出现修改参数设置对话框。

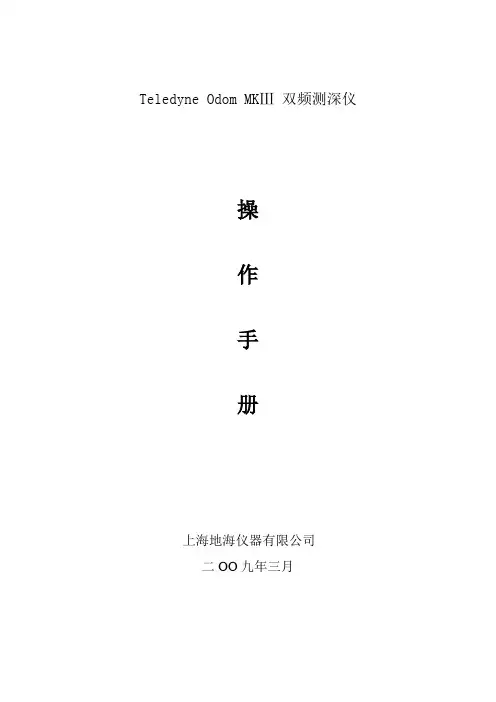

Teledyne Odom MKⅢ双频测深仪操作手册上海地海仪器有限公司二OO九年三月MKⅢ双频测深仪操作手册1．前面板1)打印纸2)打印纸控制ON/OFF——打开/关闭打印纸功能FEED——进纸TAKE-UP——收纸LIGHT——亮度调节3)模拟控制电源OFF——关机STBY（STANDBY）——待机，系统处于通电状态，可以调节参数，换能器不在发射状态。
当开机时，系统进行自检，显示软件版本信息。
ON——工作状态，测深和数据采集RX GAIN——接收增益TX POWER——发射功率4)LCD显示屏显示参数设置，水深值等信息。
5)键盘数字键方向键MARK——手动打标；恢复出厂值，按住MARK键，旋动电源按钮从OFF到STBY状态，即可恢复出厂值。
HELP——帮助信息，当选中某个参数时按下HELP键，打印纸会打印出相应参数的说明。
2．后部接口Serial 1——连接计算机，发送水深数据，接收打标命令，参数设置，固件升级等Serial 2——连接远程显示设备Serial 3——接收GPS数据，NMEA GLL或GGA语句Serial 4——接收姿态传感器数据（涌浪），TSS1格式GPS IN——接收GPS或差分信号，当MK3内置GPS模块时有用GPS OUT——GPS数据输出，当MK3内置GPS模块时有用VGA——连接显示器，当MK3内置LCD模块时有用LAN——以太网接口AUX——辅助接口，注记、触发信号输入或模拟信号输出TX1——高频或双频换能器接口TX2——低频换能器或第二个高频换能器接口F1/F2——保险丝DC——18-30V DCAC——100-230V AC,50-60Hz3．打印纸安装1)打开并移走图纸外面的玻璃门。
2)打开供纸的门。
3)将打印头的释放手柄旋向右边，使打印头和滚动轴分离。
4)拿出供应纸卷轴（Paper Supply Roll），装入热敏打印纸，将卷轴放入槽内（先将卷轴放进下面的槽内，再扳开上面的弹簧旋钮，将整个卷轴放进去）。

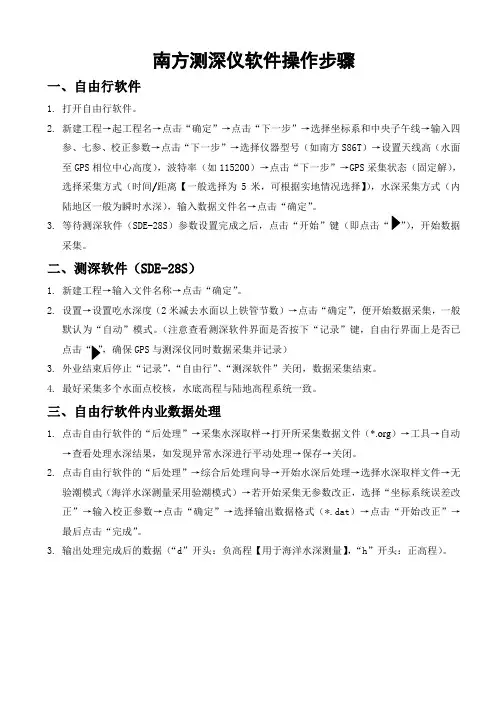

南方测深仪软件操作步骤一、自由行软件1.打开自由行软件。
2.新建工程→起工程名→点击“确定”→点击“下一步”→选择坐标系和中央子午线→输入四参、七参、校正参数→点击“下一步”→选择仪器型号（如南方S86T）→设置天线高（水面至GPS相位中心高度），波特率（如115200）→点击“下一步”→GPS采集状态（固定解），选择采集方式（时间/距离【一般选择为5米，可根据实地情况选择】），水深采集方式（内陆地区一般为瞬时水深），输入数据文件名→点击“确定”。
3.等待测深软件（SDE-28S）参数设置完成之后，点击“开始”键（即点击“），开始数据采集。
二、测深软件（SDE-28S）1.新建工程→输入文件名称→点击“确定”。
2.设置→设置吃水深度（2米减去水面以上铁管节数）→点击“确定”，便开始数据采集，一般默认为“自动”模式。
（注意查看测深软件界面是否按下“记录”键，自由行界面上是否已，确保GPS与测深仪同时数据采集并记录）3.外业结束后停止“记录”，“自由行”、“测深软件”关闭，数据采集结束。
4.最好采集多个水面点校核，水底高程与陆地高程系统一致。
三、自由行软件内业数据处理1.点击自由行软件的“后处理”→采集水深取样→打开所采集数据文件（*.org）→工具→自动→查看处理水深结果，如发现异常水深进行平动处理→保存→关闭。
2.点击自由行软件的“后处理”→综合后处理向导→开始水深后处理→选择水深取样文件→无验潮模式（海洋水深测量采用验潮模式）→若开始采集无参数改正，选择“坐标系统误差改正”→输入校正参数→点击“确定”→选择输出数据格式（*.dat）→点击“开始改正”→最后点击“完成”。
3.输出处理完成后的数据（“d”开头：负高程【用于海洋水深测量】，“h”开头：正高程）。
测深仪操作规程
一、开机
(一) 接通电源：将“开关/接收增益控制”旋钮从“O”位置顺时针旋转，听到“喀嚓”一声，即接通电源；
(二) 调节增益：转动“开关/接收增益控制”旋钮，直到“数字深度显示器”显示的数字稳定；
(三)根据需要可开启“SKIPPER IR 201”上的显示器，操作方法：顺时针旋转“开关/亮度控制”旋钮，使读数稳定即可；
(四) 选择量程：顺时针旋转“量程控制”旋钮可依次选择“O2”、“O1”、“A”、“B”、“C”、“D”六种档位（注意：当“量程选择控制”旋钮在“O2”、“O1”档时，记录部分关闭，仅有数字显示）各档位所代表的量程和显示方式如下表：
(五) 调节照明：当量程在“A”、“B”、“C”、“D”档时，顺时针旋转“照明控制”旋钮可连续调节纸面记录区域和控制面板上的照明亮度（注意：当量程在“O2”、“O1”档时<即使用数字显示时>照明控制不起作用）；
(六) 报警深度设置：“报警预置深度选择键盘”由“0-9”十个数字按键组成，按“0-9”数字可设定40m以内的任何报警预置深度（注意：输入时必须同时输入三位数，不足为位的在前面补零，如：要输入3m的报警预置深度，则输入“003”）。
二、关机
(一) 将“SKIPPER IR 201”上的“开关/亮度控制”旋钮旋至“0”位置；
(二) 将“量程控制”旋钮旋至“O2”位置；
(三) 将“照明控制”旋钮逆时针旋到底，当听到“喀嚓”一声，表示关闭；
(四) 将“开关/接收增益控制”旋钮旋至“0”位置，同时听到“喀嚓”一
声，表示关机。
. . .。
------------------- 时磊诫呎 ............... ....步骤：一定用数据线（不能用蓝牙），GPS 端口选择COM1把测地通和 GPS 正常通讯，移动 站参数设置好，启动移动站接收机，等待固定后，点【仪器】，点【NME/0183输出】，GPGGA 前打勾，点【确定】，弹出成功设置对话框后再点【确定】 ，测地通显示【已经成功设置成NMEA 俞出】，退出测地通后即设置完成。
如下图：(3)提示：①、仪器输出GPGG 语句后，不能用测地通和接收机连接，否则仪器会立即停止 GPGGA 语句输出，想要重新输出 GPGGA!句，只能测地通按以上步骤重新设置。
第一部分 华测X90/X91（1+1）作为定位仪连接 D330测深仪测量水下地形一、室内准备阶段 1、 保证各设备充满电。
2、 保证测深仪能正常开机，鼠标等附属设备能用，测量导航软件建议用“ Hydro_Software_100624_单频”版本（目前最新）（以下称"HydroSurvey 软件”），该 注册的地方提前注册好（HydroSounder 软件和HydroSurvey 软件），数据通讯测试好，如:GPS 数据可输入HydroSurvey 软件、HydroSounder 软件可测水深（若测试，要插换能器且nutGFGffV |*|ffi ：D Ci^MC 矿屜 II CmMDI*II GfVIG 慎弼 IIGFOS^WIIi - ' GREM 倜購 II GFGSn^M^-0 诳権辜血叽 *生标廿鼻l ：Q:f C:\PtcmraFn Fil«二曲足k±W点僅EESTH ；p I IDS ； vi]'.n'i II ；HM -5 :nW Wrni⑵d------------------- 布磊册『右一 ... .换能器一定要放水里，以防打坏换能器或损坏工控机）、水深数据可输入件。
测深仪安全操作及保养规程一、概述测深仪是一种用于测量井口至液面的距离的设备，是石油、天然气、地热等行业中常用的仪器之一。
在使用过程中，需要注意安全操作和正确保养，以确保设备的正常运行和使用寿命。
二、安全操作1. 设备准备在使用测深仪前，需要进行以下设备准备：•检查仪器和附件是否完好，如发现破损或缺失，应及时更换和维修；•针对不同的测量要求，选择合适的深度计；•确认测深仪的电源是否可靠，如果使用电池，需确保电池充足；•细心检查测量现场是否存在物质或环境的隐患，如有必要进行必要的安全防护措施。
2. 保持仪器稳固在进行测量时，需要保持设备稳固以确保精度和安全。
以下是一些常见的稳固技巧：•确保设备的基座安装稳固，并使其水平；•站立在稳固的平面上；•避免不必要的振动干扰，如手部运动或行动；•避免触碰测量仪器或附件。
3. 正确测量测量深度时，需要遵循以下步骤：•将深度计按照说明书的要求插入井内；•根据指示器读取液位深度；•停止测量后，将所有仪器和附件归位；•更新和处理已获得的测量数据。
4. 应急处理当发生意外事故或紧急情况时，需要采取措施使现场恢复正常状态。
在出现以下情况时，应采取安全措施：•设备出现损坏或故障；•在操作或移动设备时，设备不稳定；•发生突发气候，如风、雨、雷电等情况时；•发现有物体或人员进入危险区域；三、保养规程1. 日常保养为确保测深仪的长期使用和准确测量数据，需要进行日常保养：•清洁测量仪器和相关附件，特别是传感器官；•定期擦拭测量仪器，以防尘和涂层积累影响性能；•细心检查测量仪器和附件是否正常，如是否损坏或松动；•保管好测深仪及其相关附件，避免故意或意外的破坏。
2. 定期检查和维护定期检查和维护可以帮助您发现设备的潜在隐患，以及维修和更换需要。
以下是一些常见的维护项目：•定期检查电源选件以确保其漏电率无异常；•定期清洗传感器和条形码读取器，并用适当的油脂润滑波纹软管；•检查和更换透明管内侧面是否有磨损或堵塞；•检查观察窗口，以防固化的沉淀物影响观察；•检查并清空气闸，然后重置气闸。
连接好各个部件，打开测深仪，打开后会自动打开测深仪软件，先将其关闭，打开NAV310测量软件!
一．文件--新建任务--坐标系统（54）-投影--图定义（随便起个任务名）-（如手簿上求的是四参数，则将1级变换打钩，输入四参数，如手簿求的是7参数，则将转换参数打钩，输入7参数，注意7参数最后一项输入时要将手簿上的数据小数点前移6位）-确定
作图--计划侧线调入--DXF格式--选择文件。
（注意，DXF图形文件不宜过大，一般在几十K到几百K之间，且不能有弧线，必须是折线段）
设置-端口分配-定位仪端口（选择你GPS连接电脑对应的串口，波特率改至19200）--确定
设置-GPS型号选择（可选择第一个或者HD9900/5800/V8）
设置-记录设置（设置你的采样间隔，即多少米采集一个点）
工作方式--测量方式（此时应该能够看到小船在屏幕上显示。
）二．打开左边的测深软件，在设置里面输入吃水深（即探头吃水深度）--确定
点测深，使测深仪开始工作，输出正常水深.(注意，开始可能输出不正常，等几十秒即可，且水深不得低于1米)
三．上船之前先用手簿测量一下水面高程H
测量软件里—设置—天线偏差改正—在天线至水高中输入数值使屏幕右边的h高程变成水面高程H即可。
！！！！！！！！（此步重要）四．记录—开始记录—输入测线名—确定，结束后保存数据。
实验一测深仪的认识和使用一、目的与要求(l）了解测深仪测深的原理和方法。
(2）掌握应用测深仪测量水深的过程和步骤。
二、计划与设备（1）实验时数安排为4学时，每4-5个人一个实验小组。
每个实验小组操作测深仪一台。
（2）实验最好在室外水池（塘）进行，如果有条件可以在室内水槽模拟进行。
三、方法与步骤1、连接测深仪和换能器，将GPS接收机、信标机连接到测深仪。
图 1 换能器安装图图2 测深仪背部连接端口将换能器置入水中，如水深度控制在0.5m左右，连接安装完毕后，连接上电源（直流或交流都可），打开主机背面的开关，系统开始启动，启动完毕后自动进入测深软件界面，如图3为单频测深时的界面，如图4为双频测深时的界面：图3 单频测深界面图4 双频测深时的界面2、参数及环境设置按“设置”按钮出现修改参数设置对话框，如图5：吃水：0～9.9米声速：1300 ～1700米/秒，对于浅水测量时可以简便使用单一声速来校准，根据比对的水深或温度、盐度计算声速（见图3-12），严密的测量方法要根据《测量规范》的要求进行。
发射脉宽用于控制发射脉冲的宽度，“自动”时将根据不同档位使用不同的发射脉宽。
底面坡度选择用来控制时间门：“普通”的时间门宽度为深度的5%；“陡坡”的时间门宽度为深度的10%；“峭壁”的时间门宽度为深度的15%；发射功率：自动、高、中、低。
自动档时：当水深为0—10米时，使用“低功率”；当水图5 参数设置深为10—20米时，使用“中功率”；当水深为大于20米时，使用“高功率”；信号门槛：抑制小幅度干扰信号的门槛值，分为10档，最大时为信号满幅度的60%，浅水可设大一些，深水要设小一些。
增益控制：当关闭自动增益时，可调节滑动棒来调节增益，也可在主界面中调节。
当打开自动增益时，系统根据自动增益方案，自动控制增益，自动增益方案由“高级”中设置，如图6。
当使用“根据深度”来调整增益的方案时，右边的浅水增益和TVG将被采用，调整好“潜水增益”值有利于2米以内的浅水回波跟踪，不同的底质可能要采用不同的值，在浅水时如果回波很淡，可以增大这个值，反之，如果回波一片糊，就要减小这个值，TVG的值是随着深度的增大，增益增大的快慢，即增益的增加斜率，这个值越大增益增加的越快，它主要决定5—20米深度的增益状况，比如在10米水深时，如果回波谈，就加大TVG值。
测深仪操作规程
ECHO SOUNDER OPERATION PROCEDURE
1．打开电源【PRESS THE POWER SWITCH】自测试开始，测试结束后自动转入主显示方式。
2．【BRILL】键进行对比度和亮度调节【上/下】键调亮度，【+/-】键调对比度。
3．【DIM】进行按键旋钮的亮度调节，【+/-】亮/暗。
4．用前输入本船的最大吃水，按【DRIFT】键，用【+/-】键可调节，按【MUTE ALARM】键用【+/-】调节浅水区需输入富余水深的报警值。
5．深仪有五种显示方式供选择，NA V /DBS /HISTORY/LOGBOOK/OS DATA （1）NA V MODE：显示船底到海底的富余水深。
（2）DBS MODE：显示水面下的实际水深。
（3）HISTORY MODE：显示过去24小时水深曲线图和当时实际水深。
（4）LOGBOOK MODE：显示某一时间GPS船位和水深，时间间隔可调5S/1MIN/2MIN，总储存60页，每页12个点，总720个点
的水深。
（5）OS DATA MODE：显示GPS船位/航向/速度/时间和水深，但没有储存记录。
6．量程和增益可进行自动调节，按【AUTO】键选择【ON】即可。
7．取消报警按【MUTE ALARM】键即可。
8．关闭电源按【POWER】键可关闭。
注意事项：两台测深仪不可同时使用。
