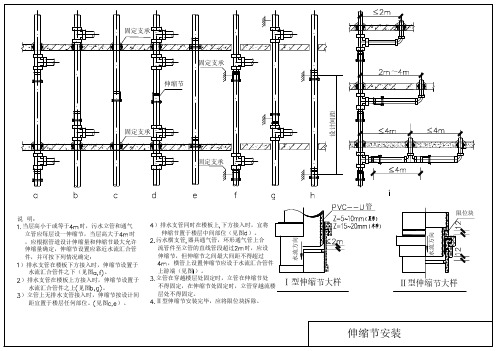

排水工程图-P14-伸缩节安装说明

伸缩节安装规范伸缩节是一种常用的管道连接装置，具有一定的伸缩性能，能够适应管道的伸缩变形。

为了确保伸缩节的正常运行和使用寿命，需要按照一定的安装规范进行安装。

一、选择合适的伸缩节在选择伸缩节时，需要根据工程设计要求和管道的工作条件综合考虑，确定合适的伸缩节类型和规格。

应选择质量好、技术先进、性能稳定可靠的品牌产品，避免选择劣质产品。

二、进行预安装检查在安装前需要对伸缩节进行预安装检查。

检查伸缩节的外观质量、连接螺栓的紧固情况、伸缩节内部的防锈涂层等。

如有问题及时处理或更换。

三、确定安装位置根据工程设计图纸，确定伸缩节的安装位置，注意伸缩节的安装方向，确保与管道的连接方向一致。

四、进行焊接连接将伸缩节与管道进行焊接连接时，需要根据实际情况选择合适的焊接方法，保证焊接质量。

注意焊接时的温度控制，避免因温度过高造成伸缩节的变形和损坏。

五、进行调节和校正安装完成后，需要对伸缩节进行调节和校正。

通过调节伸缩节的长度、角度等参数，使其适应管道的变形和挠曲。

调整过程中要注意力度的控制，避免损坏伸缩节。

六、进行密封检查安装完成后，需要对伸缩节的密封性进行检查。

使用适当的检测方法，如密封试验等，确保伸缩节的密封性能达到要求，避免泄漏现象的发生。

七、进行防腐涂装安装完成后，需要对伸缩节进行防腐涂装，保护伸缩节的表面不受腐蚀和氧化。

选择合适的防腐涂料，涂装均匀、完整，避免涂料流淌、起皮等现象。

八、进行定期检查和维护安装完成后，需要定期对伸缩节进行检查和维护。

包括检查伸缩节的连接螺栓是否紧固、零部件的磨损情况、防锈涂层的状况等。

如有问题及时处理或更换。

以上是伸缩节安装的一般规范，具体安装方法还需要根据具体的产品规格和工程要求进行调整。

在安装过程中，应尽量遵守相关标准和规程，确保伸缩节的正常运行和使用寿命。

排⽔管道伸缩节如何设置？详细安装图解清晰明了！
⼀、当设计没有明确规定时，安装在便于便于维护的位置的即可，下⾯介绍⼏种伸缩节安装⽅
案：
1.⽴管伸缩节安装：
2.⽔平管道伸缩节安装：
3.⽀管伸缩节安装：
4.伸缩节穿楼板安装：
⼆、伸缩节是防⽌管道热胀冷缩时将管道拉裂、变形或将管道接头处拉脱胶。

三、根据《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》GB20242的5.2.4条
排⽔塑料管必须按设计要求及位置装设伸缩节。

如设计⽆要求时，伸缩节间距不得⼤于4m。

5.3.2 塑料排⽔管要求每层设伸缩节，作为⾬⽔管也应按设计要求安装伸缩节。

⾼层建筑中层⾼≤4⽶，每层设⼀个伸缩节。

来源：⽹络、鲁班给排⽔整理，如侵权请联系删除。

管道伸缩节施工方案
一、安装前准备工作：
1、核查伸缩节的型号、规格、技术参数是否符合设计要求,并掌握产品使用说明。

2、掌握厂家提供伸缩节的预拉伸值，是否与设计值相符，需要调整时还应对补偿器进行拉伸或冷紧.
二、管道伸缩节的安装方法：
1、为了防止管道受到热胀冷缩的影响，伸缩节安装时一端为固定支架，另一端的第一个导向支架距伸缩节为4倍管径，第二个导向支架与第一个导向支架的距离为14倍管径。

在安装伸缩节时必须用吊架与型钢固定管道,以免影响管道的移位和补偿器的安装.
2、检查伸缩节安装是否正确、方向一致，合适后按顺序固定。

三、管道伸缩节安装图解
1.立管伸缩节安装：
3.支管伸缩节安装：
四、管道伸缩节安装注意事项：
1、在订购伸缩节时，应向厂家提供介质温度、安装时环境温度和布置图,以便厂家了解所需的补偿能力,或向厂家提出补偿能力的要求。

2、吊装时,不得将吊索绑扎在波节上，安装时要对管道伸缩节进行保护.。

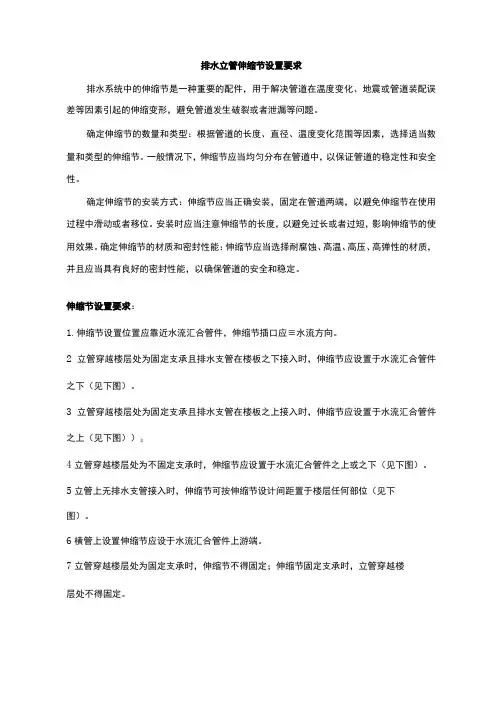

塑料排水管道伸缩节的设置要求
1、塑料排水管道的伸缩节的设置，一般按设计文件要求或管材种类、接头方式、所处环境位置等确定。

2、立管伸缩节的设置：排水立管穿越楼板部分为固定支承的，当立管长度不大于4m，应每层设一个伸缩节；当层间立管长度大于4m时，伸缩节的数量应根据管道的计算变形量与伸缩节的允许伸缩量计算确定。

立管穿越楼板部位为不封堵楼层，伸缩节之间的最大间距为
4m，且伸缩节处应设固定支承。

楼层内有横管接入的，汇合管件设置在楼板上部靠近地坪时，应在汇合管件上方设伸缩节；汇合管件设置在楼板下部时，在汇合管件下部设伸缩节。

楼层内无横管接入的，可在地面上1.0~1.2m处设伸缩节。

3、横管伸缩节的设置：横支管、横干管无汇合管道接入，且与立管相连管段的长度大于2.2m 时，在靠近汇合管件的横管侧设置伸缩节。

当排水立管设置在管井内时，在靠近管井井壁的外侧设置伸缩节。

另横管伸缩节承口附近应设置固定支架。

4、横管伸缩节不得使用立管用伸缩节，且横管专用伸缩节承压性能不得小于0.08MPa。

5、当设计对伸缩量未说明时，管端插入伸缩节处预留的间隙应为：夏季，5~10mm；冬季，15~20mm。

6、伸缩节的承口方向应迎水流方向。

8#机伸缩节安装作业指导书向家坝左岸坝后式厂房共安装有4台800MW机组（5号～8号机组），每条机组引水压力钢管在厂、坝分缝处布置了伸缩节室，其上游端墙桩号为坝0+125.00m，下游端墙桩号坝0+129.50m。

伸缩节安装伸缩节室内，过流直径φ12.2m，总长3m。

伸缩节分两段到货，上游段、下游段长度各为1.5m，每段吊装重量约65t。

8#机伸缩节上游段、下游段出厂前预压缩量均为10~15mm。

1.施工依据的规范、标准及技术文件1.1、DL /T5017《水利水电压力钢管制造安装及验收规范》。

1.2、向技金结[2010]-52号（关于呈报左岸坝后厂房压力钢管焊接工艺规程）及向技金结[2010]-19号（压力钢管施工组织设计）。

1.3、向技金结[2011]-05号（关于呈报左岸坝后厂房压力钢管伸缩节安装方案的报告）。

1.4、伸缩节厂家安装、使用说明书。

2.伸缩节运输伸缩节到货后临时存放在重件码头。

采用采用平板拖车运输，运输路线：重件码头→沿途经8#公路→二期下游围堰下基坑道路→二期基坑尾水高程242m平台（MQ6000门机覆盖范围）。

伸缩节采用下游副厂房顶（桩号0+179.2）布置的Ⅲ标MQ6000高架门机吊装，待运输至MQ6000门机起吊地点，利用MQ2000港机配合翻身。

钢管运输过程中需绑扎牢靠，并防止伸缩节变形。

钢管运输时制作钢管运输托架，托架安装于拖车上，伸缩节管口朝上平放于托架上，与托架接触部位垫枕木，钢丝绳、倒链等将管节固定于拖车上，防止运输时倾翻，并标示醒目标记。

运输前事先与有关部门协调好，保证运输道路畅通，同时避免公路塞车。

注意事项：⑴雨天或者基坑路面有水的情况下伸缩节不要运输；为保证伸缩节运输安全，在运输过程中，利用装载机配合运输。

⑵在重件码头装车时，伸缩节上顶点的部位放在拖车尾部靠右的位置，以方便MQ6000门机和MQ2000港机翻身、吊装需要。

⑶安装单位将割具配备齐全，对运输过程中的障碍物及时进行割除。

伸缩器工地安装示意图
管道伸缩器适用于两端与法兰连接，安装时调节产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

说明步骤;
1.检查法兰连接标准与配对法兰中心距是否对等。

2.松动伸缩管螺栓螺母，把伸缩量调节到所安装长度，把伸缩体连
接工地甲管上。

3.扭动螺母，促使伸缩管移动至工地乙管法兰结合。

4.对正伸缩管法兰与工地乙管法兰螺孔，安装螺栓。

5.用对角法安装调节螺栓，以免压偏转角度，上紧。

6.关键用对角法拧紧压盘螺栓螺母，压紧位与伸缩体上盘之间的密
封圈，谨防漏水。

注：本产品伸缩量，均根据国家标准定制，安装长度均定在伸缩范围之内，伸缩量过大，勿强行安装。

伸缩节安装规范4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。

．2．2 最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。

4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。

管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。

2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。

3 管道不宜穿越橱窗、壁柜。

4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。

住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。

．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。

．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。

生活排水立管宜设置专用通气管。

．2．7 通气管的设计应符合以下规定：表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。

．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。

最低的生活污水横支管连接点以下，应安装结合通气管。

4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。

一、工程概况本工程为XX桥梁伸缩节安装工程，桥梁全长XX米，桥面宽度XX米。

伸缩节为XX 型号，主要作用是缓解桥梁在温差、荷载等作用下的伸缩变形，确保桥梁结构的安全和稳定。

二、施工准备1.技术准备：熟悉设计图纸，掌握伸缩节安装工艺，了解伸缩节类型及性能特点。

2.材料准备：伸缩节、锚固钢筋、模板、水泥、砂石、钢筋等。

3.设备准备：吊车、切割机、电焊机、振动棒、水准仪、钢卷尺等。

4.人员准备：项目经理、施工员、焊工、电工、材料员等。

三、施工工艺1.施工顺序：施工准备→伸缩节安装→锚固钢筋焊接→模板安装→混凝土浇筑→养护。

2.伸缩节安装（1）检查伸缩节外观，确保无损坏、变形等现象。

（2）根据设计图纸，在桥面两侧预埋锚固钢筋，确保锚固钢筋位置准确。

（3）将伸缩节吊装至桥面，调整伸缩节位置，使其中心线与桥梁中心线重合。

（4）伸缩节安装完成后，检查伸缩节间隙是否符合设计要求。

3.锚固钢筋焊接（1）将锚固钢筋与伸缩节连接，确保连接牢固。

（2）对锚固钢筋进行焊接，焊接完成后进行检查，确保焊接质量。

4.模板安装（1）根据设计图纸，在伸缩节两侧安装模板，确保模板位置准确。

（2）检查模板间隙，确保无漏浆现象。

5.混凝土浇筑（1）混凝土强度等级不低于C40。

（2）浇筑混凝土时，采用振动棒进行振捣，确保混凝土密实。

6.养护（1）混凝土浇筑完成后，覆盖塑料薄膜，进行养护。

（2）养护时间不少于7天。

四、质量保证措施1.严格按照设计图纸和施工规范进行施工。

2.加强材料检验，确保材料质量。

3.严格控制施工过程，确保施工质量。

4.加强施工人员培训，提高施工技能。

5.定期进行质量检查，发现问题及时整改。

五、安全措施1.施工前进行安全教育培训，提高施工人员安全意识。

2.施工现场设置安全警示标志，确保施工安全。

3.施工过程中，严格遵守操作规程，确保施工安全。

4.做好施工防护措施，防止高空坠落、物体打击等事故发生。

5.定期进行安全检查，发现问题及时整改。

法兰伸缩节连接安装说明-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下信息：法兰伸缩节连接是一种常见的管道连接方式，它适用于各种工业领域。

该连接方式可以在管道系统中起到连接、缓冲和补偿的作用，能够有效地应对管道系统因温度变化、震动或沉降等因素引起的管道变形。

本文将详细介绍法兰伸缩节连接的安装步骤，以帮助读者对该连接方式进行正确的安装和使用。

在介绍安装步骤之前，我们将先对法兰伸缩节连接的结构和原理进行简要的介绍，以便读者更好地理解其工作原理。

同时，文章还将介绍安装前的准备工作，如准备所需材料和工具，并提供适当的安全注意事项，以确保安全施工。

在安装步骤部分，文章将一步步指导读者进行法兰伸缩节连接的安装过程，包括连接法兰、安装伸缩节和紧固螺栓等。

每个步骤都将配上详细的图文说明，以便读者更直观地了解实际操作过程。

最后，在结论部分，我们将对本文进行总结，并提出一些建议，帮助读者在实际使用中更好地利用法兰伸缩节连接，并避免一些常见的安装错误。

通过本文的阅读，读者将能够全面了解法兰伸缩节连接的安装过程，并能够在实际工程中正确应用该连接方式，以确保管道系统的安全和稳定性。

1.2 文章结构文章结构部分是对整篇文章进行简要介绍和概括的部分，它旨在让读者了解文章的组成和内容安排。

下面是文章结构部分的内容：2. 文章结构本文分为引言、正文和结论三部分。

引言部分包括概述、文章结构和目的。

在概述中，将介绍法兰伸缩节连接的背景和重要性。

文章结构部分即当前所在部分，它将简要介绍整篇文章的目录结构，以便读者更好地理解全文的内容安排。

目的部分将明确阐述本文的目标和意义。

正文部分将详细介绍法兰伸缩节连接的安装过程。

首先，在安装前准备部分，将介绍安装所需的工具、材料以及必要的安全措施。

接着，将依次介绍法兰伸缩节连接的具体安装步骤，包括安装前的准备工作、法兰连接的安装、伸缩节的安装和最后的连接确认。

每个步骤都将详细说明操作方法，并配以图文说明，以确保读者能够清晰地理解每个步骤的操作流程。
