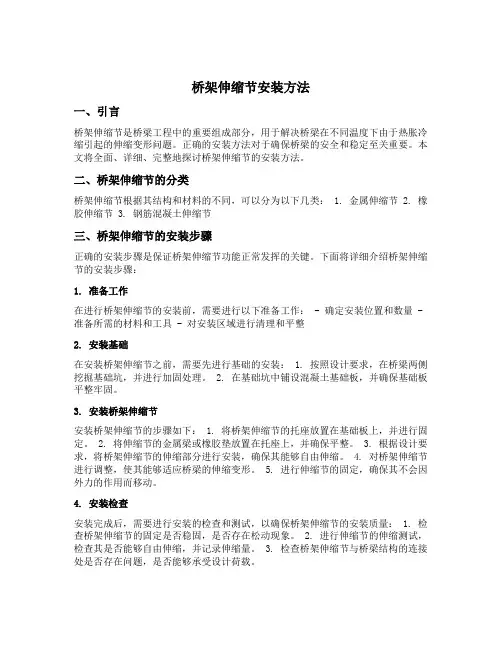

桥架伸缩节安装方法一、引言桥架伸缩节是桥梁工程中的重要组成部分,用于解决桥梁在不同温度下由于热胀冷缩引起的伸缩变形问题。
正确的安装方法对于确保桥梁的安全和稳定至关重要。
本文将全面、详细、完整地探讨桥架伸缩节的安装方法。
二、桥架伸缩节的分类桥架伸缩节根据其结构和材料的不同,可以分为以下几类: 1. 金属伸缩节 2. 橡胶伸缩节 3. 钢筋混凝土伸缩节三、桥架伸缩节的安装步骤正确的安装步骤是保证桥架伸缩节功能正常发挥的关键。
下面将详细介绍桥架伸缩节的安装步骤:1. 准备工作在进行桥架伸缩节的安装前,需要进行以下准备工作: - 确定安装位置和数量 - 准备所需的材料和工具 - 对安装区域进行清理和平整2. 安装基础在安装桥架伸缩节之前,需要先进行基础的安装: 1. 按照设计要求,在桥梁两侧挖掘基础坑,并进行加固处理。
2. 在基础坑中铺设混凝土基础板,并确保基础板平整牢固。
3. 安装桥架伸缩节安装桥架伸缩节的步骤如下: 1. 将桥架伸缩节的托座放置在基础板上,并进行固定。
2. 将伸缩节的金属梁或橡胶垫放置在托座上,并确保平整。
3. 根据设计要求,将桥架伸缩节的伸缩部分进行安装,确保其能够自由伸缩。
4. 对桥架伸缩节进行调整,使其能够适应桥梁的伸缩变形。
5. 进行伸缩节的固定,确保其不会因外力的作用而移动。
4. 安装检查安装完成后,需要进行安装的检查和测试,以确保桥架伸缩节的安装质量: 1. 检查桥架伸缩节的固定是否稳固,是否存在松动现象。
2. 进行伸缩节的伸缩测试,检查其是否能够自由伸缩,并记录伸缩量。
3. 检查桥架伸缩节与桥梁结构的连接处是否存在问题,是否能够承受设计荷载。
四、桥架伸缩节的维护与保养桥架伸缩节的维护与保养对于延长其使用寿命和保证桥梁的安全至关重要。
以下是桥架伸缩节的维护与保养方法:1. 定期检查定期检查桥架伸缩节的固定情况、伸缩性能和连接处的磨损情况,发现问题及时修复。
2. 清洁保养定期清洁桥架伸缩节及其周围环境,防止杂物积聚和腐蚀。
伸缩节安装方法
伸缩节是一种用于管道或设备连接处的专用连接器,具有良好的伸缩性和承压性能。
以下是伸缩节的安装方法:
1. 检查伸缩节的型号和规格是否与管道或设备相匹配,确保安装时不会出现尺寸不符的情况。
2. 清理管道或设备连接口的杂物和污垢,确保连接口的平整干净。
3. 将伸缩节的两端分别插入管道或设备的连接口中,确保插入的深度适当。
4. 使用专用的扳手或扳手工具,将伸缩节两端的螺栓或法兰连接紧固。
根据具体情况,可采用交替顺序紧固的方法,确保连接紧密且均匀。
5. 检查连接是否牢固,无松动和漏气现象。
可以使用压力测试仪器对连接进行检测,确保安装质量符合要求。
6. 如需调整伸缩节的长度或角度,可松开螺栓或法兰连接,进行适当的调整,并再次紧固螺栓或法兰。
7. 保持伸缩节的表面清洁,并定期检查连接是否松动或损坏,及时进行维修或更换。
注意:安装伸缩节时应遵循相关标准和规范,不得使用过大力
气或使用不符合要求的工具。
如有需要,可向专业人士咨询或请专业人员进行安装。

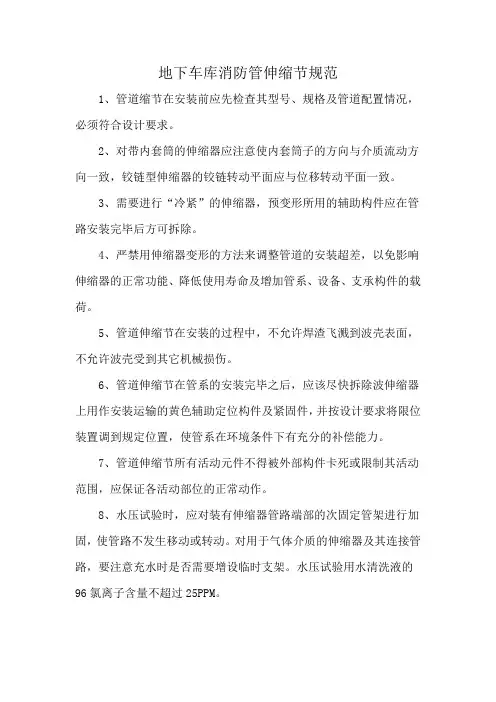

地下车库消防管伸缩节规范
1、管道缩节在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、管道伸缩节在安装的过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
6、管道伸缩节在管系的安装完毕之后,应该尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
7、管道伸缩节所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。
对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。
水压试验用水清洗液的96氯离子含量不超过25PPM。

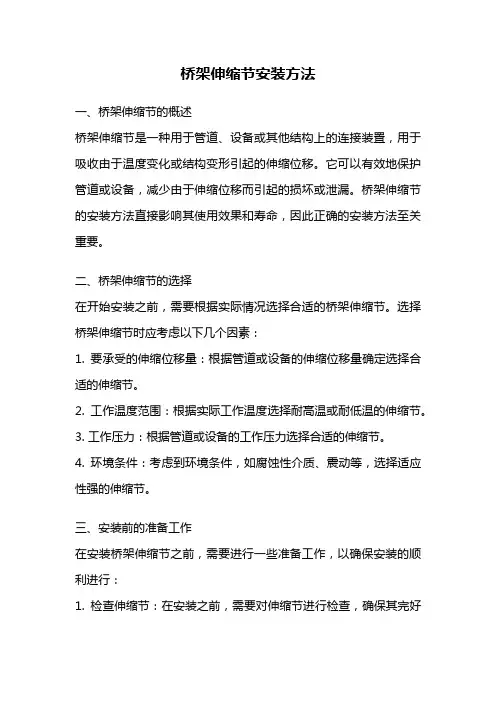

桥架伸缩节安装方法一、桥架伸缩节的概述桥架伸缩节是一种用于管道、设备或其他结构上的连接装置,用于吸收由于温度变化或结构变形引起的伸缩位移。
它可以有效地保护管道或设备,减少由于伸缩位移而引起的损坏或泄漏。
桥架伸缩节的安装方法直接影响其使用效果和寿命,因此正确的安装方法至关重要。
二、桥架伸缩节的选择在开始安装之前,需要根据实际情况选择合适的桥架伸缩节。
选择桥架伸缩节时应考虑以下几个因素:1. 要承受的伸缩位移量:根据管道或设备的伸缩位移量确定选择合适的伸缩节。
2. 工作温度范围:根据实际工作温度选择耐高温或耐低温的伸缩节。
3. 工作压力:根据管道或设备的工作压力选择合适的伸缩节。
4. 环境条件:考虑到环境条件,如腐蚀性介质、震动等,选择适应性强的伸缩节。
三、安装前的准备工作在安装桥架伸缩节之前,需要进行一些准备工作,以确保安装的顺利进行:1. 检查伸缩节:在安装之前,需要对伸缩节进行检查,确保其完好无损,没有任何缺陷或损坏。
2. 清洁管道或设备:在安装之前,应清洁管道或设备的连接部位,确保其表面干净,无油污或杂物。
3. 准备安装工具:根据安装要求,准备好相应的安装工具,以便进行安装。
四、安装步骤1. 定位安装位置:根据实际需要,确定伸缩节的安装位置,并标记出固定孔位。
2. 固定伸缩节:使用螺栓或焊接等方式,将伸缩节固定在管道或设备上,确保其牢固稳定。
3. 连接管道或设备:将伸缩节的两端与相邻的管道或设备连接起来,确保连接紧密,无泄漏。
4. 调整伸缩节:根据实际情况,调整伸缩节的长度,使其能够吸收伸缩位移,并保持管道或设备的正常运行。
5. 检查安装效果:完成安装后,对伸缩节进行检查,确保其安装效果良好,无任何问题。
6. 进行试运行:在安装完成后,进行试运行,检查伸缩节是否正常工作,是否有泄漏或其他异常情况。
五、安装注意事项在安装桥架伸缩节时,需要注意以下几点:1. 安装过程中要注意安全,避免发生意外事故。

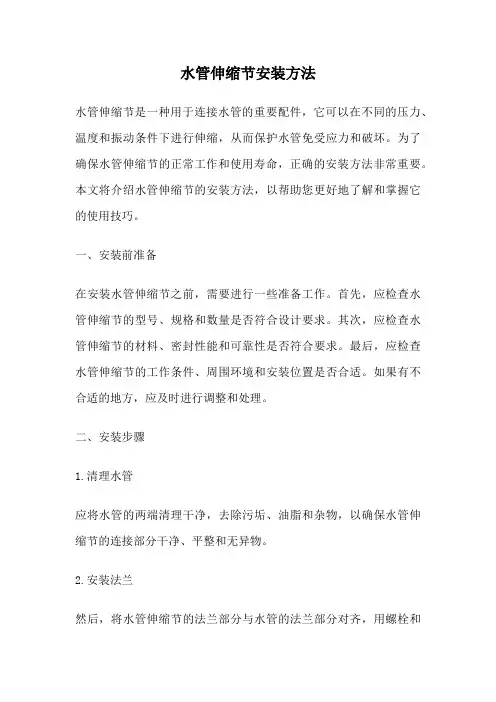

水管伸缩节安装方法水管伸缩节是一种用于连接水管的重要配件,它可以在不同的压力、温度和振动条件下进行伸缩,从而保护水管免受应力和破坏。
为了确保水管伸缩节的正常工作和使用寿命,正确的安装方法非常重要。
本文将介绍水管伸缩节的安装方法,以帮助您更好地了解和掌握它的使用技巧。
一、安装前准备在安装水管伸缩节之前,需要进行一些准备工作。
首先,应检查水管伸缩节的型号、规格和数量是否符合设计要求。
其次,应检查水管伸缩节的材料、密封性能和可靠性是否符合要求。
最后,应检查水管伸缩节的工作条件、周围环境和安装位置是否合适。
如果有不合适的地方,应及时进行调整和处理。
二、安装步骤1.清理水管应将水管的两端清理干净,去除污垢、油脂和杂物,以确保水管伸缩节的连接部分干净、平整和无异物。
2.安装法兰然后,将水管伸缩节的法兰部分与水管的法兰部分对齐,用螺栓和螺母将它们紧密连接起来。
在拧紧螺栓和螺母时,应将力分散均匀,避免局部过紧或过松。
3.连接管道接下来,将水管伸缩节与管道的连接部分进行连接。
在连接管道时,应注意选择合适的密封材料,如橡胶垫片、聚四氟乙烯垫片等,以确保连接处的密封性能。
4.固定支架安装完成后,应对水管伸缩节进行固定支架,以避免其受到外界的影响和振动。
支架的材料和结构应根据实际情况进行选择和设计。
5.检查测试应对水管伸缩节进行检查测试,以确保连接处的密封性能、伸缩性能和耐压性能都符合要求。
在测试过程中,应注意安全防护和操作规范,避免发生安全事故。
三、注意事项在安装水管伸缩节时,应注意以下几点:1.安装前应进行材料和规格的检查,确保符合设计要求;2.安装时应注意连接部分的清洁和平整,避免出现异物和凹凸不平的情况;3.安装时应注意力的分散均匀,避免局部过紧或过松;4.安装后应对水管伸缩节进行固定支架,避免其受到外界的影响和振动;5.安装完成后应进行检查测试,确保连接处的密封性能、伸缩性能和耐压性能都符合要求。
水管伸缩节的安装方法是一个细致、耐心和技术含量较高的过程。

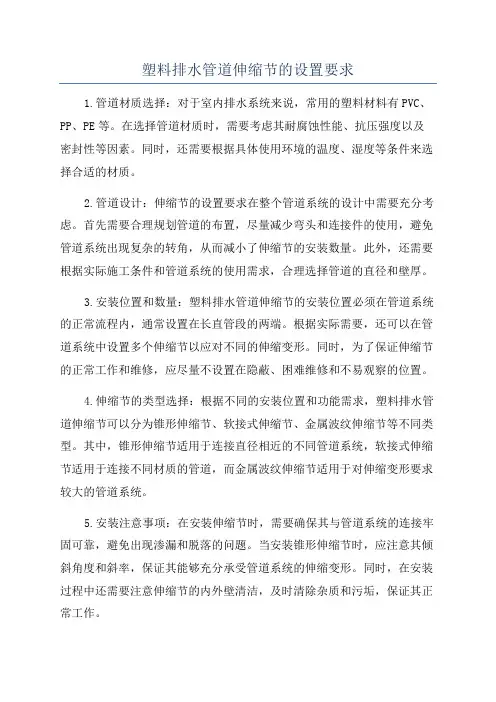

塑料排水管道伸缩节的设置要求1.管道材质选择:对于室内排水系统来说,常用的塑料材料有PVC、PP、PE等。
在选择管道材质时,需要考虑其耐腐蚀性能、抗压强度以及密封性等因素。
同时,还需要根据具体使用环境的温度、湿度等条件来选择合适的材质。
2.管道设计:伸缩节的设置要求在整个管道系统的设计中需要充分考虑。
首先需要合理规划管道的布置,尽量减少弯头和连接件的使用,避免管道系统出现复杂的转角,从而减小了伸缩节的安装数量。
此外,还需要根据实际施工条件和管道系统的使用需求,合理选择管道的直径和壁厚。
3.安装位置和数量:塑料排水管道伸缩节的安装位置必须在管道系统的正常流程内,通常设置在长直管段的两端。
根据实际需要,还可以在管道系统中设置多个伸缩节以应对不同的伸缩变形。
同时,为了保证伸缩节的正常工作和维修,应尽量不设置在隐蔽、困难维修和不易观察的位置。
4.伸缩节的类型选择:根据不同的安装位置和功能需求,塑料排水管道伸缩节可以分为锥形伸缩节、软接式伸缩节、金属波纹伸缩节等不同类型。
其中,锥形伸缩节适用于连接直径相近的不同管道系统,软接式伸缩节适用于连接不同材质的管道,而金属波纹伸缩节适用于对伸缩变形要求较大的管道系统。
5.安装注意事项:在安装伸缩节时,需要确保其与管道系统的连接牢固可靠,避免出现渗漏和脱落的问题。
当安装锥形伸缩节时,应注意其倾斜角度和斜率,保证其能够充分承受管道系统的伸缩变形。
同时,在安装过程中还需要注意伸缩节的内外壁清洁,及时清除杂质和污垢,保证其正常工作。
6.定期维护和检修:为了确保塑料排水管道伸缩节的正常工作,还需要定期对其进行维护和检修。
一般来说,每年至少检查一次伸缩节的连接情况,确保其无渗漏、松动等问题。
同时,还要定期清洗管道系统和伸缩节的内部,防止积聚物质对其造成损坏。
总之,塑料排水管道伸缩节的设置要求包括管道材质选择、管道设计、安装位置和数量、伸缩节类型选择、安装注意事项以及定期维护和检修等多个方面。

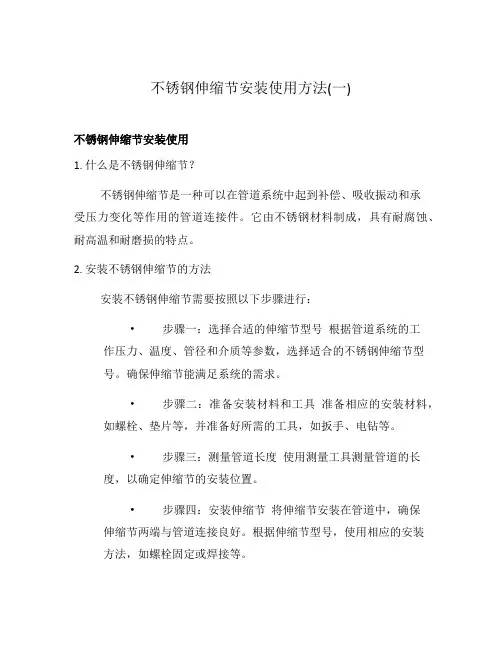

不锈钢伸缩节安装使用方法(一)不锈钢伸缩节安装使用1. 什么是不锈钢伸缩节?不锈钢伸缩节是一种可以在管道系统中起到补偿、吸收振动和承受压力变化等作用的管道连接件。
它由不锈钢材料制成,具有耐腐蚀、耐高温和耐磨损的特点。
2. 安装不锈钢伸缩节的方法安装不锈钢伸缩节需要按照以下步骤进行:•步骤一:选择合适的伸缩节型号根据管道系统的工作压力、温度、管径和介质等参数,选择适合的不锈钢伸缩节型号。
确保伸缩节能满足系统的需求。
•步骤二:准备安装材料和工具准备相应的安装材料,如螺栓、垫片等,并准备好所需的工具,如扳手、电钻等。
•步骤三:测量管道长度使用测量工具测量管道的长度,以确定伸缩节的安装位置。
•步骤四:安装伸缩节将伸缩节安装在管道中,确保伸缩节两端与管道连接良好。
根据伸缩节型号,使用相应的安装方法,如螺栓固定或焊接等。
•步骤五:调整伸缩节上述步骤完成后,根据实际需要,调整伸缩节的长度和角度,使其能够充分发挥其功能。
3. 不锈钢伸缩节的使用注意事项在使用不锈钢伸缩节时,需要注意以下事项:•注意伸缩节的工作压力和温度范围不锈钢伸缩节有一定的工作压力和温度范围,超出范围使用可能导致伸缩节失效或损坏,因此需要根据实际情况选择合适的型号和材料。
•定期检查和维护定期检查伸缩节的连接情况和密封性能,避免因连接松弛或密封不良导致泄漏和故障。
如发现问题,及时进行维修或更换。
•注意介质的腐蚀性不锈钢伸缩节虽然耐腐蚀,但某些特殊介质下可能仍会发生腐蚀,需要选用适当的材料或采取防腐措施。
•注意管道的振动和变形在管道系统中,伸缩节一般承担吸收振动和补偿变形的作用,但如果管道振动过大或变形超过伸缩节的补偿能力,可能会导致伸缩节损坏,需要采取相应措施。
4. 总结不锈钢伸缩节作为管道系统中重要的连接件,具有很大的作用。
正确选择和安装不锈钢伸缩节,合理使用和维护,能够提高管道系统的稳定性和可靠性,延长设备的使用寿命。
因此,在管道工程中,我们应该重视不锈钢伸缩节的安装和使用。

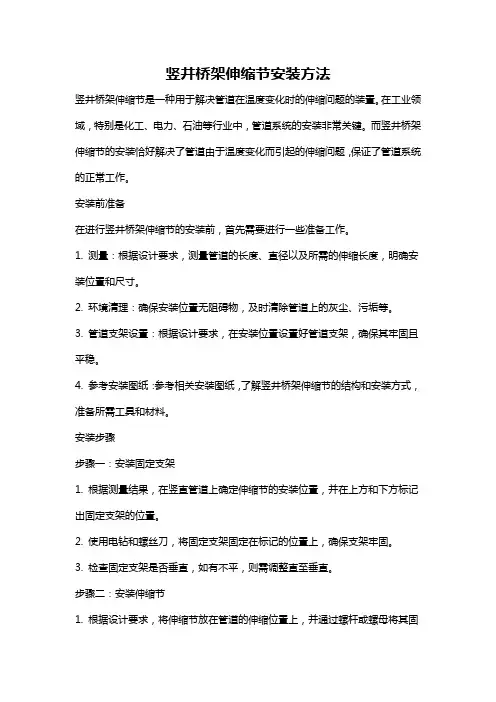

竖井桥架伸缩节安装方法竖井桥架伸缩节是一种用于解决管道在温度变化时的伸缩问题的装置。
在工业领域,特别是化工、电力、石油等行业中,管道系统的安装非常关键。
而竖井桥架伸缩节的安装恰好解决了管道由于温度变化而引起的伸缩问题,保证了管道系统的正常工作。
安装前准备在进行竖井桥架伸缩节的安装前,首先需要进行一些准备工作。
1. 测量:根据设计要求,测量管道的长度、直径以及所需的伸缩长度,明确安装位置和尺寸。
2. 环境清理:确保安装位置无阻碍物,及时清除管道上的灰尘、污垢等。
3. 管道支架设置:根据设计要求,在安装位置设置好管道支架,确保其牢固且平稳。
4. 参考安装图纸:参考相关安装图纸,了解竖井桥架伸缩节的结构和安装方式,准备所需工具和材料。
安装步骤步骤一:安装固定支架1. 根据测量结果,在竖直管道上确定伸缩节的安装位置,并在上方和下方标记出固定支架的位置。
2. 使用电钻和螺丝刀,将固定支架固定在标记的位置上,确保支架牢固。
3. 检查固定支架是否垂直,如有不平,则需调整直至垂直。
步骤二:安装伸缩节1. 根据设计要求,将伸缩节放在管道的伸缩位置上,并通过螺杆或螺母将其固定在固定支架上。
2. 逐渐调整螺杆或螺母,使伸缩节牢固地固定在固定支架上,并保持适当的伸缩间隙。
步骤三:连接管道1. 准备好连接管道所需的法兰、密封垫片和螺栓等材料。
2. 将管道末端与伸缩节的连接口对准,用螺栓紧固连接。
3. 检查连接是否牢固,并使用适当的工具进行拧紧。
步骤四:调整伸缩节1. 根据设计要求,使用调整螺杆或螺母来调整伸缩节的伸缩长度,使其能够满足管道在温度变化时的伸缩需求。
2. 检查伸缩节的调整是否得当,确保管道系统可以自由地伸缩而不受到任何阻碍。
安装注意事项1. 在进行竖井桥架伸缩节的安装时,一定要按照设计要求进行操作,确保安装位置、尺寸和伸缩长度等满足要求。
2. 在安装过程中,注意安全,避免发生人身伤害和设备损坏。
3. 严格按照安装图纸进行操作,确保每个步骤的准确性和规范性。

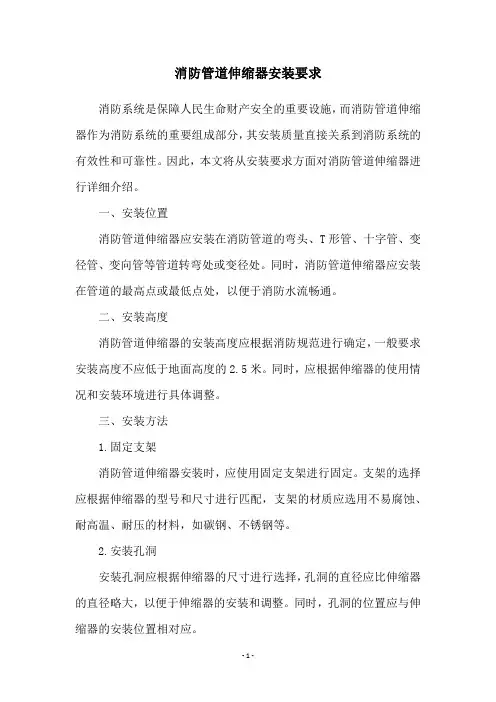

消防管道伸缩器安装要求消防系统是保障人民生命财产安全的重要设施,而消防管道伸缩器作为消防系统的重要组成部分,其安装质量直接关系到消防系统的有效性和可靠性。
因此,本文将从安装要求方面对消防管道伸缩器进行详细介绍。
一、安装位置消防管道伸缩器应安装在消防管道的弯头、T形管、十字管、变径管、变向管等管道转弯处或变径处。
同时,消防管道伸缩器应安装在管道的最高点或最低点处,以便于消防水流畅通。
二、安装高度消防管道伸缩器的安装高度应根据消防规范进行确定,一般要求安装高度不应低于地面高度的2.5米。
同时,应根据伸缩器的使用情况和安装环境进行具体调整。
三、安装方法1.固定支架消防管道伸缩器安装时,应使用固定支架进行固定。
支架的选择应根据伸缩器的型号和尺寸进行匹配,支架的材质应选用不易腐蚀、耐高温、耐压的材料,如碳钢、不锈钢等。
2.安装孔洞安装孔洞应根据伸缩器的尺寸进行选择,孔洞的直径应比伸缩器的直径略大,以便于伸缩器的安装和调整。
同时,孔洞的位置应与伸缩器的安装位置相对应。
3.安装螺栓安装螺栓应选用高强度、耐腐蚀、耐高温的螺栓,如8.8级或以上的螺栓。
螺栓的紧固力应适当,不能过紧或过松。
四、安装注意事项1.伸缩器的安装应避免在管道内部存在大量的垃圾、异物和积水等,以免影响伸缩器的使用效果。
2.伸缩器的安装应避免与其他管道、设备和构件冲突,以免影响伸缩器的使用效果。
3.伸缩器的安装应避免在高温、潮湿、腐蚀和易燃易爆场所进行,以免影响伸缩器的使用寿命和安全性。
4.伸缩器的安装应遵循相关的消防规范和标准,以确保伸缩器的使用效果和安全性。
五、安装验收消防管道伸缩器安装完成后,应进行验收,主要内容包括:1.伸缩器的型号、尺寸是否符合设计要求;2.伸缩器的材质、焊接质量是否符合要求;3.伸缩器的安装位置、高度是否符合规范要求;4.伸缩器的固定支架、孔洞、螺栓是否符合要求;5.伸缩器的使用效果是否良好。
六、安装维护消防管道伸缩器安装后,应定期进行维护,主要包括:1.清理伸缩器内部的垃圾、异物和积水等;2.检查伸缩器的固定支架、孔洞、螺栓是否有松动或腐蚀现象;3.检查伸缩器的密封性能是否良好;4.检查伸缩器的使用效果是否良好。

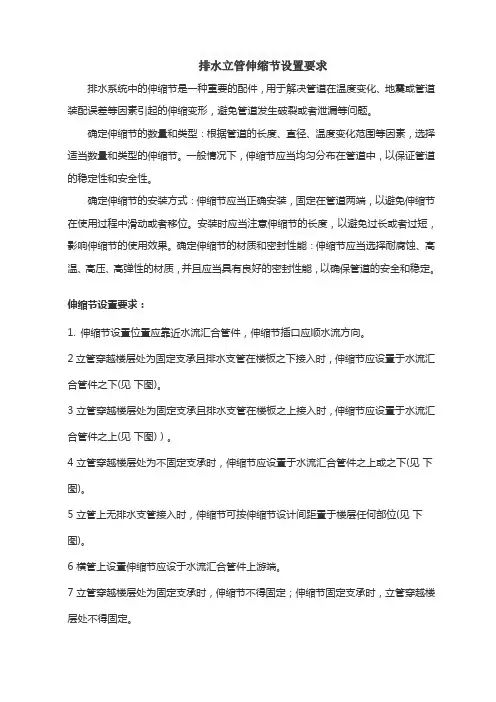

排水立管伸缩节设置要求
排水系统中的伸缩节是一种重要的配件,用于解决管道在温度变化、地震或管道装配误差等因素引起的伸缩变形,避免管道发生破裂或者泄漏等问题。
确定伸缩节的数量和类型:根据管道的长度、直径、温度变化范围等因素,选择适当数量和类型的伸缩节。
一般情况下,伸缩节应当均匀分布在管道中,以保证管道的稳定性和安全性。
确定伸缩节的安装方式:伸缩节应当正确安装,固定在管道两端,以避免伸缩节在使用过程中滑动或者移位。
安装时应当注意伸缩节的长度,以避免过长或者过短,影响伸缩节的使用效果。
确定伸缩节的材质和密封性能:伸缩节应当选择耐腐蚀、高温、高压、高弹性的材质,并且应当具有良好的密封性能,以确保管道的安全和稳定。
伸缩节设置要求:
1.伸缩节设置位置应靠近水流汇合管件,伸缩节插口应顺水流方向。
2立管穿越楼层处为固定支承且排水支管在楼板之下接入时,伸缩节应设置于水流汇合管件之下(见下图)。
3 立管穿越楼层处为固定支承且排水支管在楼板之上接入时,伸缩节应设置于水流汇合管件之上(见下图))。
4 立管穿越楼层处为不固定支承时,伸缩节应设置于水流汇合管件之上或之下(见下图)。
5 立管上无排水支管接入时,伸缩节可按伸缩节设计间距置于楼层任何部位(见下图)。
6 横管上设置伸缩节应设于水流汇合管件上游端。
7 立管穿越楼层处为固定支承时,伸缩节不得固定;伸缩节固定支承时,立管穿越楼层处不得固定。
8 伸缩节插口应顺水流方向。
9 埋地或埋设于墙体、混凝土柱体内的管道不应设置伸缩节。
10 伸缩节不可安装在楼板内,失去本身功能。
伸缩节安装规4.2生活排水管道布置与敷设4・2 . 1管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确走。
4.2.2最冷月平均气温在0°C以上、且极端最低气温-5°C以上地区,管道可布置在室外沿墙敷设。
4.2.3立管宜设置在管道井、管窿,公共卫建筑横管宜在吊顶或装饰墙暗设4.2.4生活排水管道布置应符合以下规走:1管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室,排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上。
管道一走要穿越沉降缝、伸缩缝、变形缝时,必须采取相应的技术措施。
2不宜敷设与卧室、病房及安静要求高的相毗邻隔墙一侧。
3管道不宜穿越橱窗、壁柜。
4生活排水塑料管道与生活给水管道立管布置在同一部位时,给水管宜布置在外侧,上下布置排水管宜在下。
5住宅厨房和卫生间的排水立管应分别设置,不得共用一支立管。
4.2.5生活排水立管顶部应设伸顶通气管,通气管顶端应设通气帽,基通气净面积不应小于管道截面面积的二倍。
4.2.6建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管。
4.2.7通气管的设计应符合以下规走:1通气管最小管径应按表4.2.7确走。
通气管最小管径(mm)表4.2.7通气管名称排水立管dn (mm)75110 160通气立管50 75 1102通气立管长度大于50m时f其管径应与污水立管相同;3两支及两支以上污水立管同时与一支通气立管相接时,应以最大一支污水立管确走管径,且管径不宜小于具余任一支污水管管径。
4.2.8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时, 宜采用H管件,H管件应隔层分别与生活污水管道的立管和生活废水立管相连接r H管与通气管的连接点r应在卫生器具的上边缘以上不小于0.15m位置最低的生活污水横支管连接点以下,应安装结合通气管。
4.2.9污水管道系统清扫口或检查口的设置应符合以下规定:1立管在底层和管道在底层转弯时应设置检查口,检查口中心距地面宜为lm。
双法兰限位伸缩接头安装说明
双法兰限位伸缩接头是一种用于管道连接的装置,能够允许管道在不同
方向上的线性位移和角度偏移,以适应管道在使用过程中的伸缩变形和振动。
下面是双法兰限位伸缩接头的安装说明:
1. 准备工作:在安装双法兰限位伸缩接头之前,确保管道的两个连接点
之间的距离和角度偏移满足接头的安装要求。
2. 清洁工作:将管道连接口的表面清洁干净,确保其没有杂质和污垢,
以保证接头的密封性能。
3. 安装螺栓:将双法兰限位伸缩接头的两端分别与管道的连接点对齐,
将螺栓插入接头的法兰孔中,并用合适的扳手将其拧紧,确保接头与管道之
间的连接牢固可靠。
4. 调整角度偏移:根据管道的实际情况,调整双法兰限位伸缩接头的角
度偏移,使其能够适应管道的变形或振动。
5. 检查密封性:安装完成后,用手触摸接头与管道连接处,检查是否有
松动或漏油现象。
如果发现问题,应该立即进行修复或调整。
6. 定期维护:为了确保双法兰限位伸缩接头的正常使用寿命,应定期对
接头进行维护保养,包括清洁和润滑部件,检查是否有损坏或磨损现象。
请根据以上安装说明,正确安装双法兰限位伸缩接头,以确保管道连接
的稳定性和安全性。
创作时间:贰零贰壹年柒月贰叁拾日
. 1.设计没有明确确定时,立管伸缩节装置之樊仲川亿创作
3.支管伸缩节装置
二、伸缩节是防止管道热胀冷缩时将管道拉裂、变形或将管道接
头处拉脱胶。
三、根据《建筑给水排水及采暖工程施工质量验收规范》GB20242
的5.2.4条排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时,伸缩节间距不得大于4m。
5.3.2 塑料排水管要求每层设伸缩节,作为雨水管也应按设计要求装置伸缩节。
高层建筑中层高≤4米,每层设一个伸缩节。
创作时间:贰零贰壹年柒月贰叁拾日。
法兰伸缩节连接安装说明全文共四篇示例,供读者参考第一篇示例:法兰伸缩节连接在工业领域中起着非常重要的作用,能够有效地补偿管道的温度变化、振动和管道的安装误差,保证管道系统的正常运行。
在安装法兰伸缩节时,需要注意一些细节,以确保连接的牢固和安全。
下面将详细介绍法兰伸缩节的连接安装说明。
一、准备工作1. 在进行安装之前,首先需要确认法兰伸缩节的型号和规格是否符合使用要求,以及法兰伸缩节的设计工作压力和温度范围是否符合管道系统的工作环境。
2. 确保管道系统已经施工完成,法兰伸缩节的连接位置已经确定,并做好相应的准备工作,比如法兰的清理和检查,法兰螺栓的准备等。
3. 准备好所需的安装工具,比如扳手、橡胶垫(如果需要)、润滑剂等。
二、连接安装步骤1. 将法兰伸缩节的两端与相应的法兰连接,首先安装在管道上游的法兰,然后再安装在管道下游的法兰。
在安装法兰时,注意保持法兰平面的平行度和垂直度,防止安装不当导致泄漏或损坏。
2. 安装好法兰后,再依次将法兰螺栓一个个地拧紧,注意按照交叉方式依次拧紧,确保法兰螺栓的力均匀分布,避免出现不均匀应力导致密封不严或法兰变形的情况。
3. 安装完成后,检查法兰伸缩节与法兰之间是否有间隙或歪斜,如果有,需立即调整至合适的位置,确保连接紧密。
4. 根据法兰伸缩节的安装要求,涂抹适量的润滑剂在法兰伸缩节橡胶垫之间,以便在管道运行时能够更加顺畅地进行伸缩变形。
5. 使用水进行压力测试,检查法兰伸缩节连接处是否有泄漏,如有泄漏要及时处理。
测试完成后,可以正式投入使用。
三、安装注意事项1. 在安装法兰伸缩节时,严禁使用过硬的铁质工具进行扭动或碰撞,以免损坏法兰伸缩节。
2. 如果法兰伸缩节连接的两端不在同一水平线上,应采取支架或其他支撑物使其处于同一水平线上,避免受力不均导致法兰伸缩节损坏。
3. 注意法兰伸缩节的伸缩方向,确保在使用过程中不会受到外力干扰或限制,影响其正常的伸缩运动。
4. 在安装法兰伸缩节时,应该根据具体的工作环境和管道运行条件选择合适的材质和型号的法兰伸缩节,以提高其使用寿命和可靠性。
安徽铜母线伸缩节规范1. 引言安徽铜母线伸缩节是在电力传输和配电装置中广泛使用的一种连接组件。
它的主要功能是解决铜母线由于温度变化而产生的长度变化问题,从而保证系统的正常运行和安全性。
本文档将详细介绍安徽铜母线伸缩节的规范要求,包括设计、安装、检测等方面。
2. 设计要求2.1 尺寸与材料安徽铜母线伸缩节的尺寸应符合设计要求,并根据实际工程需求确定材料的选择。
常见的材料有黄铜、不锈钢等,其选用应考虑电流传输要求、环境腐蚀性等因素。
2.2 承受载荷安徽铜母线伸缩节的设计应考虑其承受的载荷情况,包括静载荷和动载荷。
在设计过程中需要进行力学计算,确保伸缩节在各种载荷情况下的可靠性和安全性。
2.3 温度范围安徽铜母线伸缩节应能够适应工作环境中的温度变化,并具备一定的温度承受能力。
设计时应注意材料的热膨胀系数,并预留足够的长度变化空间。
2.4 绝缘要求安徽铜母线伸缩节在使用过程中应具备良好的绝缘性能,以防止电气事故的发生。
设计时需考虑绝缘材料的选择和位置,确保母线与伸缩节之间的绝缘性能满足要求。
3. 安装要求3.1 安装位置安徽铜母线伸缩节的安装位置应根据实际工程需要进行确定,并考虑伸缩节在工作过程中的变形情况。
应确保伸缩节的安装位置便于检修和维护,并符合相关安全规范。
3.2 连接方式安徽铜母线伸缩节的连接方式应符合设计要求,并采用可靠的连接方式,如螺纹连接、焊接等。
连接时需确保连接件的牢固性和稳定性,以保证电流的传输和安全运行。
3.3 确认伸缩空间在安装时需要确认伸缩节的伸缩空间,确保其能够自由伸缩而不受其他设备或结构的限制。
应保证伸缩节在工作过程中能够有效承受长度的变化,并预留一定的余量。
4. 检测要求4.1 绝缘性能检测安徽铜母线伸缩节的绝缘性能应定期进行检测,以确保其满足要求。
检测方法可以采用绝缘电阻测试仪等设备,对伸缩节的绝缘电阻进行测量,并与规定的数值进行比对。
4.2 载荷承受能力检测安徽铜母线伸缩节的载荷承受能力应进行定期检测,以确认其在不同载荷情况下的可靠性和安全性。
伸缩节安装规范4. 2生活排水管道布置与敷设4. 2. 1管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确^定。
4. 2. 2最冷月平均气温在0C以上、且极端最低气温-5C以上地区, 管道可布置在室外沿墙敷设。
4. 2. 3立管宜设置在管道井、管窿内,公共卫建筑横管宜在吊顶内或装饰墙内暗设4. 2. 4生活排水管道布置应符合以下规定:1管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室, 排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。
管道一定要穿越沉降缝、伸缩缝、变形缝时,必须采取相应的技术措施。
2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。
3管道不宜穿越橱窗、壁柜。
4生活排水塑料管道与生活给水管道立管布置在同一部位时,给水管宜布置在外侧,上下布置排水管宜在下方。
5住宅厨房和卫生间的排水立管应分别设置,不得共用一支立管。
4.2. 5生活排水立管顶部应设伸顶通气管,通气管顶端应设通气帽,其通气孔净面积不应小于管道截面面积的二倍。
4. 2. 6建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管。
4・2. 7通气管的设计应符合以下规定:1 通气管最小管径应按表427确定。
表 4.2.7通气管最小管径(mm通气管名称排水立管dn (mm)75110160通气立管50 751102通气立管长度大于50m时,其管径应与污水立管相同;3两支及两支以上污水立管同时与一支通气立管相接时,应以最大一支污水立管确定管径,且管径不宜小于其余任何一支污水管管径。
4. 2. 8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时,宜采用H管件,H管件应隔层分别与生活污水管道的立管和生活废水立管相连接,H管与通气管的连接点,应在卫生器具的上边缘以上不小于0.15m 位置.。
最低的生活污水横支管连接点以下,应安装结合通气管。
4. 2. 9污水管道系统清扫口或检查口的设置应符合以下规定:1立管在底层和管道在底层转弯时应设置检查口,检查口中心距地面宜为1m 在最冷月平均气温低于-13C的地区,立管应在最高层离室内吊顶0.50m处设置检查口。
2 立管宜每六层设检查口,检查口离地不应大于 1.00m。
3 在水流偏转角大于45°的横管上应设检查口或清扫口。
4 公共建筑物内,连接4个及4个以上的大便器的污水横管上宜设置清扫口5横管、排出管直线距离大于表429的规定值时,应设置检查口或清扫口表 4.2.9 横管在直线管段上检查口或清扫口之间最大距离公称管径(dn)50 75 90 110 125160距离(m) 10 12 12 15 15 204. 2. 10靠近排水立管底部的排水支管与系统的连接应符合表4.2.10和以下规定:表4. 2. 10最低横支管与立管连接处至立管的垂直距离立管连接卫生器具的层数垂直距离(m)< 40.455〜60.757~12 1.213~19 3.> 20 6.0注:当与排出管连接的立管底部放大一号管径或横干管比与之连接的立管大一号管径时,可将表中垂直距离缩小一档。
1排水管设伸顶通气管时,最低排水横支管与立管连接处,距排水管管底垂直距离不得小于表4210的规定。
2排水支管连接在排出管或排水横干管上时,连接点距立管底部下游水平距离不宜小于3.0m,且不得小于1.5m。
3横支管接入横干管竖直转向管段时,连接点应距转向处以下不得小于0.60m。
4当靠近排水立管底部的排水支管的连接点不能满足本条1、2款要求时,排水支管应单独排至室外检查井或采取有效的防反压措施。
4. 2. 11立管与横干管连接,连接部位宜有长度不小于700mm勺直线管段。
4. 2. 12洗衣房排水管应根据排水量、洗涤剂的用量、高泡或低泡性质,管道应比计算的管径放大一档或二档规格。
4. 3雨水及空调凝结水管道布置与敷设4. 3. 1屋面雨水应有组织排水,多层建筑宜在室外沿外墙敷设。
高层建筑十八层及十八层以下或建筑高度不大于50m的建筑,管道可布置在室外,沿外墙敷设。
十八层以上高层建筑管道宜布置在室内。
4. 3. 2室内屋面雨水排水立管,宜布置在建筑物的公共部位。
4. 3. 3建筑高度小于或等于50m的空调凝结水管道宜布置在室外沿外墙敷设。
十八层及十八层以上建筑立管管径不应小于dn50mm十八层以下建筑不应小于dn40mm立管位置应由建筑设计确定。
排水口接管管径不宜小于dn 25mm4. 3. 4高层建筑、工业厂房悬吊管,管道布置在室内的屋面水排水管,当采用硬聚氯乙烯材质时,应选用S系列不大于11.4的管材和相应承压能力的管件。
十层和十层以下建筑、多层工业厂房可采用《建筑排水用硬聚氯乙烯(PVC- U)管材》,系统应采用橡胶密封圈连接。
4. 3. 5室外沿外墙敷设的硬聚氯乙烯雨落水管、空调凝结水排水管的基本色彩宜是白色、棕色及黑色等。
立面要求高的公共建筑、高级公寓等,其他色彩应满足建筑师要求。
沿海地区及有腐蚀性环境,管卡及外露的金属件宜采用0Cr18Ni9 (SUS304不锈钢材料制作件。
4. 3. 6屋面雨水立管进水应采用有通气设施的重力式雨水斗,雨水斗应与建筑物结构牢固固定。
外墙敷设的雨落水管顶部进水应设落水斗,落水斗面宜有防鸟筑窝巢的设施。
4. 3. 7屋面雨水进水口不宜少于二个,同一区域,应在不同部位应设置相同雨水斗。
4. 3. 8建筑的阳台排水,应单独设置管道系统,不得与屋面雨水管道合用一支立官。
4. 3. 9敷设在室外雨落水管的雨水、空调凝结水排水,应排入室外明沟或散水坡,泄水口高度由当地的气候和环境条件确定。

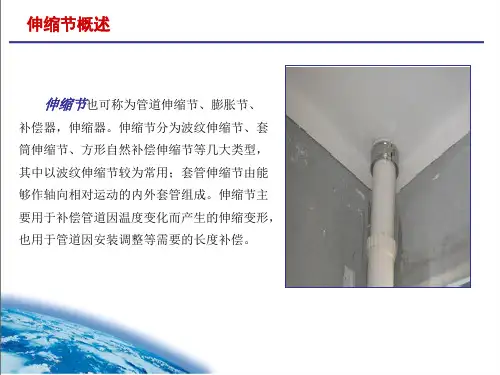

4. 4管道温度变形与伸缩节4. 4. 1管道受环境或水温度变化,产生的纵向变形量应按以下公式进行计算:△L=L? a ? △t (4.4.1)式中△ L—管道伸缩量(m ;l ――管道长度(m ;a――线膨胀系数(1/C),见表325△ t --- 管道安装时环境温度与当地最高或最低的环境温度之差;热排水管道为排放水最高和最低水温之差(°C)。
4 . 4. 2室内承插粘接连接的污水及通气管道,应按本规程442、4.4.3条规定设置伸缩节,下列管道系统可不设伸缩节:1橡胶圈密封连接系统;2 聚烯烃管道采用热熔连接的刚性安装系统;3 当立管长度小于2.2m,管道二端为固定支承时;4埋地或直埋管道。
4. 4. 3室内承插粘接连接的生活排水及通气管道,横管伸缩节的设置,应符合以下规定:1 管道系统横支管、横干管、器具通气管及管道上无汇合管件,直线长度大于2m在与立管的汇合管件位置的横管一侧应设置伸缩节;2 管道布置在桥架内时,伸缩节按规定的间距可任意设置。
间距不得大于表443的规定。
3当立管设置在管道井或管窿内时,横管的伸缩节宜靠管道井或管窿的外侧;4管道系统设伸缩节最大允许伸缩量,不宜大于表443的规定:表.4.4.3 伸缩节最大允许伸缩量(mrh公称外径(dn) 50 75 90 110 125160最大允许伸缩量(mm)12 15 20 20 20254. 4. 4生活排水管道粘接连接系统,立管伸缩节的布置,应以不影响或少影响汇合部位相连通的管道产生位移为准则,其安装位置应符合以下规定:1 层高小于等于4m穿越楼层为固定支承时每层均应设置;层高大于4m其数量应根据管道的设计计算伸缩量和伸缩节允许伸缩量计算确定;2当有横管接入时,汇合管件在楼板下部,应在汇合部位的下方设伸缩节。
汇合管件靠地面时,应在汇聚合配件上部设伸缩节。
3当无横管接入时,宜离地1.0~1.2m设伸缩节;注:高层建筑立管穿越楼板部分不封堵相互贯通或楼层净高大于4m时,伸缩节间最大间距为4m且每个伸缩节位置必须设固定支承。
4. 4. 5横管系统伸缩节的承压性能应大于0.08MPa, —般的立管伸缩节不得用于横管系统。
伸缩节设置时承口必须是迎水流方向。
4. 5管道水力计算和通水能力4. 5. 1排水横管的水力计算,应按以下公式计算:v = ( 4.5.1 —1)式中:v ------ 流速(m/s);n ――管材的粗糙系数,塑料管为0.009 ;R——水力半径(m ;i ――水力坡度,采用排水管的坡度。
v = 111R2/3I1/2 ( 4.5.1 —2)Q = v ? A ( 4.5.1 2 —3)式中:Q――流量(m3/s);A --------- 过水面积(m2。
4. 5. 2雨、污水量应按《建筑给水排水设计规范》(GB50015有关条款的规定进行计算。
4. 5. 3居住小区生活排水管道的最小管径、最小设计坡度和最大设计充满度,应符合表4.5.3的规定:表4.5.3 居住小区生活排水管道的最小管径、最小设计坡度和最大设计充满度管别最小管径(dn) 最小设计坡度最大设计充满度接户管1600.0050.5支管1600.005干管2000.0040.55注:接户管管径不得小于建筑物排出管管径。
4. 5. 4建筑室内排水横干管最小坡度和最大设计充满度应符合表 4.5.4规定:表4.5.4 建筑室内排水横干管最小坡度和最大设计充满度管径(dn) 最小坡度最大设计充满度1100.0040.51600.0030.62000.0030.64. 5. 5设有通气管道系统生活排管的立管最大排水能力,应按表4.5.5确定。
