汽车检测与故障诊断基础

汽车检测与故障诊断技术简介汽车检测与故障诊断技术在现代汽车维修中起着重要的作用。

随着汽车电子控制技术的快速发展，汽车已经成为一个高度智能化的交通工具。

而随之而来的是更加复杂的系统和更繁琐的故障判断与修复过程。

汽车检测与故障诊断技术通过使用各种传感器和诊断设备，分析和监测汽车的各种参数和工作状态，从而检测到潜在的故障，并提供诊断结果和解决方案。

本文将介绍汽车检测与故障诊断技术的主要方法和工具，并讨论其在汽车维修领域中的应用。

主要方法OBD诊断OBD（On-Board Diagnostics，车载诊断）是一种通用的汽车故障诊断技术，通过对汽车电子控制系统的数据进行采集和分析，检测到潜在的故障并提供诊断码（DTC，DiagnosticTrouble Code）。

根据诊断码，维修人员可以定位和修复汽车故障。

OBD诊断系统一般通过OBD接口连接到车辆的电子控制单元（ECU）上，获取各种传感器、执行器和控制系统的数据。

这些数据可以包括发动机转速、排气温度、氧传感器输出等参数。

维修人员可以使用OBD扫描工具读取和解析这些数据，从而判断出可能存在的故障。

故障码解析故障码是指由OBD诊断系统提供的数字代码，用于描述汽车电子控制系统中出现的故障。

故障码是汽车维修人员进行故障判断和诊断的重要依据。

根据故障码，维修人员可以查询相应的故障码数据库，了解故障码对应的故障类型和可能的原因。

这有助于维修人员更快速地定位和解决汽车故障。

传感器检测汽车上安装了大量的传感器，用于监测各种参数和系统状态。

传感器检测可以通过对这些传感器数据进行实时监测，来检测到潜在的故障。

例如，发动机排气温度传感器可以监测到发动机是否过热，氧传感器可以监测到汽车燃油燃烧的效果等。

通过对这些传感器数据的分析，维修人员可以及时发现和解决潜在的故障，提高汽车的可靠性和安全性。

汽车故障诊断工具在汽车维修领域中，有许多专用的故障诊断工具可用于执行汽车检测与故障诊断任务。

《汽车性能检测与故障诊断》教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
汽车性能检测与故障诊断教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
汽车性能检测与故障诊断教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
注：要求一课次撰写一个教案
汽车性能检测与故障诊断教案
汽车性能检测与故障诊断教案
注：要求一课次撰写一个教案
汽车性能检测与故障诊断教案
注：要求一课次撰写一个教案
汽车性能检测与故障诊断教案
注：要求一课次撰写一个教案。

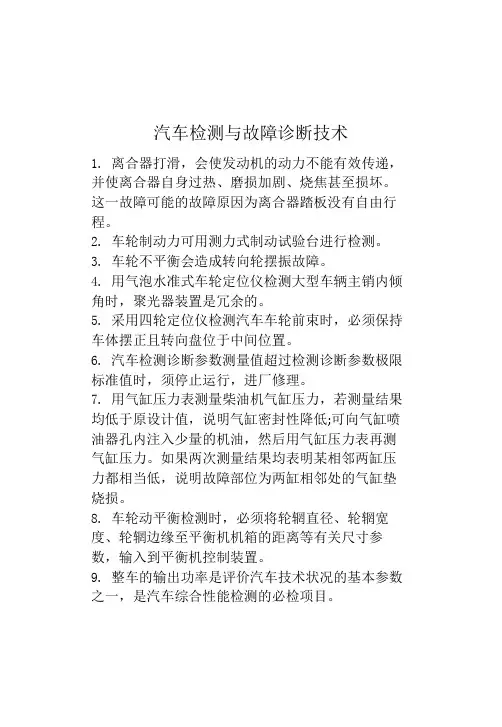

汽车检测与故障诊断技术1. 离合器打滑，会使发动机的动力不能有效传递，并使离合器自身过热、磨损加剧、烧焦甚至损坏。

这一故障可能的故障原因为离合器踏板没有自由行程。

2. 车轮制动力可用测力式制动试验台进行检测。

3. 车轮不平衡会造成转向轮摆振故障。

4. 用气泡水准式车轮定位仪检测大型车辆主销内倾角时，聚光器装置是冗余的。

5. 采用四轮定位仪检测汽车车轮前束时，必须保持车体摆正且转向盘位于中间位置。

6. 汽车检测诊断参数测量值超过检测诊断参数极限标准值时，须停止运行，进厂修理。

7. 用气缸压力表测量柴油机气缸压力，若测量结果均低于原设计值，说明气缸密封性降低;可向气缸喷油器孔内注入少量的机油，然后用气缸压力表再测气缸压力。

如果两次测量结果均表明某相邻两缸压力都相当低，说明故障部位为两缸相邻处的气缸垫烧损。

8. 车轮动平衡检测时，必须将轮辋直径、轮辋宽度、轮辋边缘至平衡机机箱的距离等有关尺寸参数，输入到平衡机控制装置。

9. 整车的输出功率是评价汽车技术状况的基本参数之一，是汽车综合性能检测的必检项目。

10.只能承担在用车辆技术状况检测的汽车综合检测站是C级站。

11. 氢火焰离子分析法，是目前检测发动机排气中HC的最有效方法。

12. 当发动机的有效功率和有效转矩低于额定值的75%时，说明汽车的动力性变差。

13. 机动车转向轮的横向侧滑量，用侧滑仪检测时，其值最高不得超过5m/km。

14.柴油车自由加速烟度检测时，取样探头插入排气管内的深度是300mm。

15. 汽车发动机功率属于工作过程参数，能反映发动机的技术状况。

16. 进行自动变速器失速试验时间不能过长，一般应控制在之5s内，即读完数据后应马上放松加速踏板。

17. 发动机过热的故障原因是点火时间太迟、燃烧室积炭太多或冷却液不足。

18. 诊断参数测量值超过极限值后，诊断对象技术状况严重恶化，汽车须立即停驶修理。

19. 前照灯远光SAE配光方式，远光灯灯丝位于反射镜焦点。

项目一汽车故障诊断基础知识一、教学目标1.汽车故障诊断流程的确定2.汽车故障的基本诊断和常规检查3.汽车故障诊断案例分析二、课时分配本项目共3个任务，安排12课时。

三、教学重点通过本项目的学习，让学生掌握故障排除，故障排除流程概述，故障诊断流程。

四、教学难点1.A/T车辆驱动系统的啮合噪音故障排除2.防止故障复发五、教学内容任务一汽车故障诊断流程的确定一、故障诊断要点①准确找出故障的症状。

进行故障诊②确定推测的故障原因以便找出真正的故障原因。

推测必须有逻辑和事实作依据，维修人员不可依赖没有逻辑支持的第六感觉，凭空想象造成故障的原因。

问问自己儿个“为什么”是非常重要的。

当维修人员对造成故障的原因进行推测时，他必须检查那些支持他推测的所谓“事实”是否存在。

为了查找故障的真正原因，必须按照下列循环过程，养成遵循各个项的原因-效果关系的习惯：推测、验证，再推测，再验证。

二、故障诊断流程任务二汽车故障的基本诊断和常规检查1.维修人员在进行诊断性提问时必须记住什么2.关于诊断性提问维修人员应懂得些什么3.诊断性提问的各种情况二、再现症状1.通过路试确认症状2.汽车停止后的再现法（1）检查诊断代码当故障代码被输出时，如果故障代码被显示出來，则应关注与该代码有关的症状以便使用再现法再现症状。

当正常代码被输出时，如果代码是正常的，则应注意诊断程序没有检测到的执行机构并用再现法再现症状。

（2）再现法维修人员根据产生顾客指出的症状的状况，通过使用一定的方法和手段使症状再现的方法。

三、判断症状是否是故障四、故障排除1.再现法（1）施加振动（2）加热或制冷（3）淋水（4）施加电气负荷2.诊断性检查（1）检查目的检查被识别出來的诊断代码与实际故障症状是否相符。

代码指示的故障系统可能与实际显示故障的系统不相符。

（2）检查方法（3）标准①如果显示相同的代码，可以判断故障发生在代码指示的系统中。

②如果显示的是与故障无关的代码，或者显示的是正常代码，则现在的故障是由其他原因引起的。

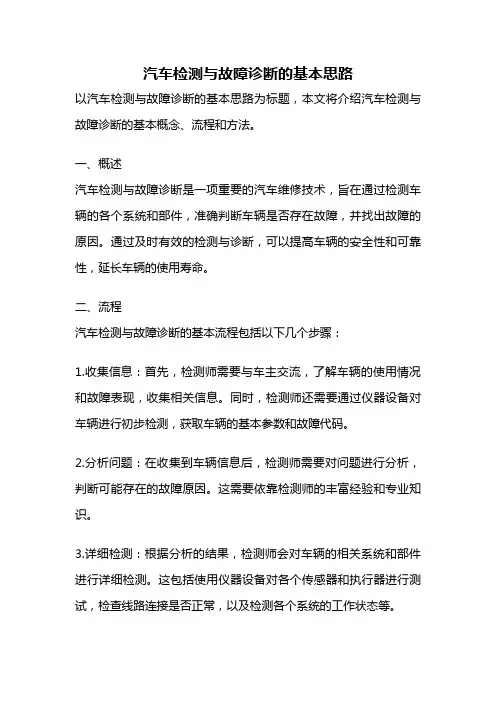

汽车检测与故障诊断的基本思路以汽车检测与故障诊断的基本思路为标题，本文将介绍汽车检测与故障诊断的基本概念、流程和方法。

一、概述汽车检测与故障诊断是一项重要的汽车维修技术，旨在通过检测车辆的各个系统和部件，准确判断车辆是否存在故障，并找出故障的原因。

通过及时有效的检测与诊断，可以提高车辆的安全性和可靠性，延长车辆的使用寿命。

二、流程汽车检测与故障诊断的基本流程包括以下几个步骤：1.收集信息：首先，检测师需要与车主交流，了解车辆的使用情况和故障表现，收集相关信息。

同时，检测师还需要通过仪器设备对车辆进行初步检测，获取车辆的基本参数和故障代码。

2.分析问题：在收集到车辆信息后，检测师需要对问题进行分析，判断可能存在的故障原因。

这需要依靠检测师的丰富经验和专业知识。

3.详细检测：根据分析的结果，检测师会对车辆的相关系统和部件进行详细检测。

这包括使用仪器设备对各个传感器和执行器进行测试，检查线路连接是否正常，以及检测各个系统的工作状态等。

4.故障诊断：在详细检测的基础上，检测师会根据检测结果进行故障诊断。

通过对比正常数值和实际数值，判断哪个部件或系统存在故障，并找出故障原因。

5.修复故障：一旦确定了故障原因，检测师会与车主进行沟通，商讨修复方案。

根据具体情况，可能需要更换损坏的部件、修复线路连接问题，或进行其他的修复措施。

6.验收测试：完成修复后，检测师会对车辆进行验收测试，确保故障已经解决，并且车辆的各个系统正常工作。

三、方法在汽车检测与故障诊断过程中，检测师通常会采用以下方法：1.故障代码读取：通过连接车辆的OBD（On-Board Diagnostics）接口，使用专业的诊断仪器读取车辆的故障代码，以获取初步的故障信息。

2.仪器检测：使用各类专业仪器对车辆的各个系统和部件进行检测，包括发动机、传动系统、底盘系统、电气系统等。

这些仪器可以读取传感器的实时数据，测试执行器的工作状态，以及检查线路的连接等。

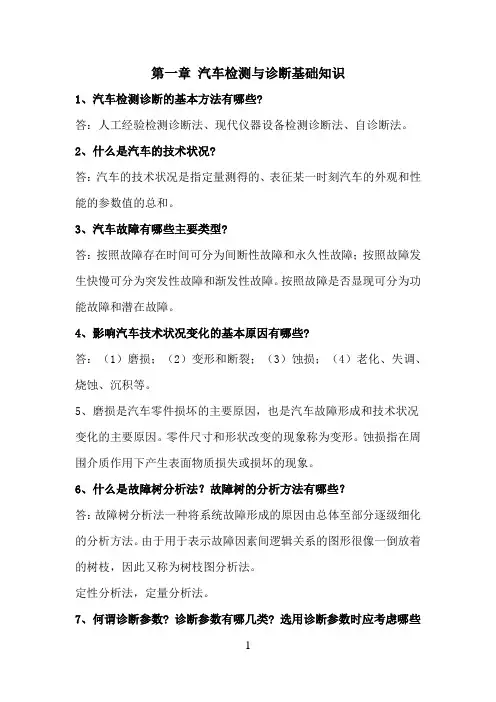

第一章汽车检测与诊断基础知识1、汽车检测诊断的基本方法有哪些?答：人工经验检测诊断法、现代仪器设备检测诊断法、自诊断法。

2、什么是汽车的技术状况?答：汽车的技术状况是指定量测得的、表征某一时刻汽车的外观和性能的参数值的总和。

3、汽车故障有哪些主要类型?答：按照故障存在时间可分为间断性故障和永久性故障；按照故障发生快慢可分为突发性故障和渐发性故障。

按照故障是否显现可分为功能故障和潜在故障。

4、影响汽车技术状况变化的基本原因有哪些?答：（1）磨损；（2）变形和断裂；（3）蚀损；（4）老化、失调、烧蚀、沉积等。

5、磨损是汽车零件损坏的主要原因，也是汽车故障形成和技术状况变化的主要原因。

零件尺寸和形状改变的现象称为变形。

蚀损指在周围介质作用下产生表面物质损失或损坏的现象。

6、什么是故障树分析法？故障树的分析方法有哪些？答：故障树分析法一种将系统故障形成的原因由总体至部分逐级细化的分析方法。

由于用于表示故障因素间逻辑关系的图形很像一倒放着的树枝，因此又称为树枝图分析法。

定性分析法，定量分析法。

7、何谓诊断参数? 诊断参数有哪几类? 选用诊断参数时应考虑哪些特性?答：供检测诊断用的，表征汽车、总成及机构技术状况的标志称为检测诊断参数。

检测诊断参数可分为三大类:工作过程参数、伴随过程参数和几何尺寸参数。

应考虑下列特性：( 1 )单值性；(2) 灵敏性；(3) 稳定性；(4) 信息性；( 5) 方便性和经济性。

8、什么是检测诊断参数标准? 检测诊断参数标准有哪几类?检测诊断参数标准是利用检测诊断参数测量值对检测诊断对象的技术状况进行评价的依据。

根据来源可把检测诊断参数标准分为三类： ( 1 )国家标准；( 2 ) 制造厂推荐标准；(3) 企业标准。

9、汽车各项检测诊断参数的标准，一般都应包括初始标准值、极限标准值和许用标准值。

10、什么是最佳诊断周期?答：最佳诊断周期是汽车的技术完好率最高而消耗费用最少的检测诊断周期。

《汽车检测与故障诊断》课程标准一、课程性质与目标《汽车检测与故障诊断》是一门重要的汽车类专业课程，旨在培养学生掌握汽车检测与故障诊断的基本理论、方法和技能，提高学生在汽车使用、维护和修理方面的综合能力。

本课程的重要性在于它与汽车安全、环保和高效使用密切相关，是现代汽车行业不可或缺的一环。

本课程的目标是使学生掌握汽车检测与故障诊断的基本理论，能够运用所学知识进行汽车故障诊断、检测和维修，具备解决实际问题的能力。

通过本课程的学习，学生应能够达到以下要求：1. 掌握汽车检测与故障诊断的基本原理和方法；2. 能够运用所学知识对汽车常见故障进行诊断和检测；3. 具备解决实际问题的能力，能够独立完成汽车维修作业；4. 培养良好的职业道德和职业素养。

二、教学内容与要求本课程的教学内容主要包括汽车检测技术、故障诊断技术、维修技术等。

具体内容包括：1. 汽车检测基础知识，如检测设备的选择和使用、检测数据的解读等；2. 发动机、底盘、电气设备等部位的故障诊断和检测；3. 维修技术，如维修工具的使用、维修方案的制定等；4. 实际操作训练，如故障模拟、维修实践等。

在教学过程中，教师应注重理论与实践的结合，引导学生将所学知识运用到实际操作中。

同时，教师应注重培养学生的独立思考能力和团队合作精神，提高学生的综合素质。

三、教学方法与手段为提高教学效果，教师应采用多种教学方法和手段。

具体包括：1. 多媒体教学，利用图片、视频等多媒体资源展示汽车检测和故障诊断的过程，帮助学生更好地理解和掌握知识；2. 案例教学，通过实际案例分析，引导学生掌握故障诊断和维修方法；3. 实验教学，组织学生进行实际操作训练，提高动手能力；4. 互动教学，鼓励学生提问和讨论，增强师生互动，提高教学效果。

四、考核方式与标准本课程的考核方式包括平时成绩和期末考试成绩两部分。

平时成绩包括出勤率、作业完成情况、课堂表现等；期末考试采用实际操作和理论考试相结合的方式，全面考察学生的知识掌握情况和实际操作能力。

汽车检测与故障诊断的基本流程
汽车检测与故障诊断的基本流程包括以下几个步骤：
1. 在车辆进入维修站前，通过与车主的交流了解车辆的故障状况和问题描述。

2. 使用车载诊断设备或诊断仪器连接车辆的OBD（On-Board Diagnostics）接口，读取车辆的故障码。

故障码是车辆电子控
制单元（ECU）存储的错误代码，有助于确定车辆存在的问题。

3. 根据故障码的提示，进行初步的检查和观察。

例如，检查相关传感器或执行器的电路是否正常，检查相关部件的连接是否松动或脱落。

4. 使用专业的测量仪器对各个传感器和执行器进行精确的测量。

例如，检测发动机的温度、氧传感器的电压、燃油压力等。

5. 根据观察结果和测量数据，分析问题的可能原因。

例如，根据燃油压力过低的测量结果，判断可能是燃油泵或燃油过滤器故障。

6. 进一步进行细致的分析和排查。

例如，检查相关部件的连线是否损坏，使用示波器检测信号波形是否正常，检查电气系统的地线是否良好等。

7. 针对排查到的问题进行修复或更换相关部件。

例如，更换损坏的传感器，修复断线等。

8. 完成维修后，再次进行测试和检查，确保问题得到解决。

9. 清除车辆的故障码并进行最后的测试驾驶，确认故障已经修复。

以上是汽车检测与故障诊断的基本流程，具体的操作可能会因车辆类型、维修站设备和技术水平等因素有所不同。
