隧道防排水系统

一、编制说明1. 编制依据（1）《公路隧道施工技术规范》JTG F60-2009（2）《公路工程质量检验评定标准》（JTG F80/1-2004）（3）本项目隧道设计文件及图纸资料（4）相关地方标准及规范2. 编制原则（1）以防为主，以排为辅，确保隧道施工及运营安全；（2）因地制宜，采用合理有效的排水措施；（3）确保排水系统稳定可靠，降低对隧道结构及环境的影响；（4）经济合理，兼顾施工进度及成本控制。

二、隧道排水系统布置1. 隧道内排水（1）中心水沟：设置在隧道底部，采用U型结构，宽度0.5-1.0m，深度0.3-0.5m，满足隧道内排水需求。

（2）横向排水管：在隧道侧墙每隔一定距离设置横向排水管，与中心水沟相连，用于收集侧墙及拱顶渗水。

（3）纵向排水管：在隧道侧墙每隔一定距离设置纵向排水管，与横向排水管相连，用于收集隧道侧墙渗水。

2. 隧道外排水（1）隧道进出口：设置排水沟，收集进出口雨水及隧道渗水。

（2）隧道两侧：设置排水沟，收集隧道两侧雨水及渗水。

（3）隧道排水泵站：在隧道进出口及隧道内适当位置设置排水泵站，用于将隧道内及隧道外积水排出。

三、隧道排水施工方法1. 隧道内排水（1）中心水沟、横向排水管及纵向排水管施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑等工艺进行施工。

（2）隧道侧墙渗水收集：在隧道侧墙设置渗水收集槽，与横向排水管相连。

2. 隧道外排水（1）排水沟施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑等工艺进行施工。

（2）排水泵站施工：采用现场开挖、模板支护、钢筋绑扎、混凝土浇筑、设备安装等工艺进行施工。

四、质量检验及标准1. 隧道内排水（1）中心水沟、横向排水管及纵向排水管：混凝土强度、尺寸、坡度等符合设计要求。

（2）隧道侧墙渗水收集：渗水收集槽设置合理，与横向排水管连接顺畅。

2. 隧道外排水（1）排水沟：混凝土强度、尺寸、坡度等符合设计要求。

（2）排水泵站：设备安装齐全，运行正常，符合设计要求。

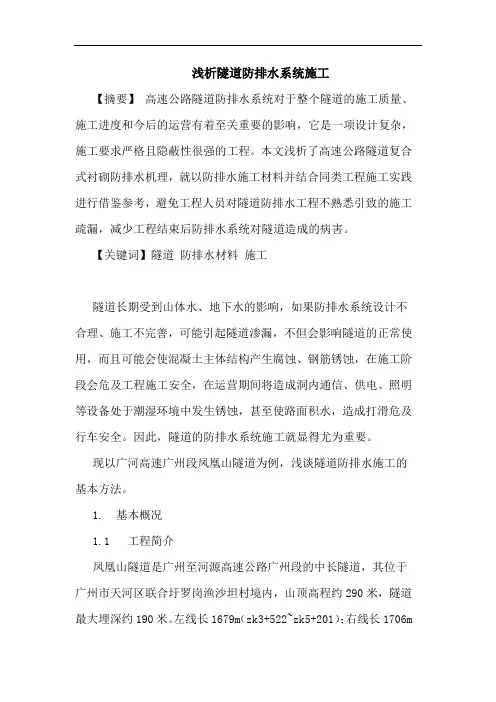

浅析隧道防排水系统施工【摘要】高速公路隧道防排水系统对于整个隧道的施工质量、施工进度和今后的运营有着至关重要的影响，它是一项设计复杂，施工要求严格且隐蔽性很强的工程。

本文浅析了高速公路隧道复合式衬砌防排水机理，就以防排水施工材料并结合同类工程施工实践进行借鉴参考，避免工程人员对隧道防排水工程不熟悉引致的施工疏漏，减少工程结束后防排水系统对隧道造成的病害。

【关键词】隧道防排水材料施工隧道长期受到山体水、地下水的影响，如果防排水系统设计不合理、施工不完善，可能引起隧道渗漏，不但会影响隧道的正常使用，而且可能会使混凝土主体结构产生腐蚀、钢筋锈蚀，在施工阶段会危及工程施工安全，在运营期间将造成洞内通信、供电、照明等设备处于潮湿环境中发生锈蚀，甚至使路面积水，造成打滑危及行车安全。

因此，隧道的防排水系统施工就显得尤为重要。

现以广河高速广州段凤凰山隧道为例，浅谈隧道防排水施工的基本方法。

1. 基本概况1.1 工程简介凤凰山隧道是广州至河源高速公路广州段的中长隧道，其位于广州市天河区联合圩罗岗渔沙坦村境内，山顶高程约290米，隧道最大埋深约190米。

左线长1679m（zk3+522~zk5+201）；右线长1706m（yk3+515~yk5+221），左右线间距洞口段约25米，洞身段约36米。

全隧道均采用复合式衬砌，按新奥法设计和施工。

1.2 气象水文凤凰山隧道属南亚热带季风气候区，气候温暖湿润，区内年平均气温21.8℃，极端最低气温-0.3℃，极端最高气温39.1℃。

年平均降水量约1680.5mm，日最大降水量284.9mm，时最大降水量101.1mm。

雨季的开始在4月初，结束期在9月底，降水量占年降水量的81%。

年内暴雨较集中在5~9月份。

年蒸发量1400~1600mm，年平均相对湿度为79%，本区风向季节性变化比较显著，从春季至初秋盛行偏南风，秋季至冬末盛行偏北或偏东风，年平均风速1.9m/s，线路所在地区受台风影响，台风季节出现在每年的5~9月，工程施工过程及运营期间可能遭受台风暴雨的影响和破坏。

隧道防排水施工工法隧道是现代交通建设中不可或缺的一环，而隧道施工中的防排水工作则至关重要。

隧道的防排水施工工法旨在确保隧道的安全和正常运行，防止水体渗入隧道内部，保障隧道的结构完整性和使用寿命。

本文将介绍几种常用的隧道防排水施工工法。

一、外部排水系统外部排水系统是隧道防排水的基本手段之一，主要包括排水管道、雨水排放装置和防渗墙等设施。

该系统通过将隧道周围的地下水引导至排水管道，再通过雨水排放装置将水体排放至外部环境，以避免地下水对隧道产生不良影响。

防渗墙则用于阻止地下水渗入隧道内部，保护隧道的稳定性。

二、排水井和泵站排水井和泵站是隧道防排水施工中的关键设施，用于收集和排除隧道内部的积水。

排水井通常位于隧道最低点，通过管道引入泵站进行排水处理。

泵站则负责将积水抽出隧道，并将其排放至安全地点或处理设施。

排水井和泵站的设置合理与否直接影响到隧道的排水效果。

三、防渗涂层和防水堵漏隧道防渗工法的关键在于防渗涂层和防水堵漏技术的应用。

防渗涂层是一种涂覆在隧道内部表面的特殊材料，具有优异的防渗性能。

它能有效阻止地下水的渗透，保护隧道结构不受侵蚀。

而防水堵漏技术则是在隧道施工过程中，对可能渗漏的部位进行堵漏处理，确保隧道的防水效果。

四、监测系统监测系统是隧道防排水工程中的重要组成部分，通过感知隧道内部的水位、水压等参数，实时监测水体的运行状态。

一旦出现异常情况，系统会及时报警，以便采取相应的措施进行修补和处理。

监测系统的准确性和可靠性对于隧道防排水工程的成功至关重要。

五、维护与保养隧道防排水工程的维护与保养是确保工程长期有效运行的关键。

维护包括定期巡检，发现和处理排水系统中的故障或漏水情况，及时进行修补和更换设备。

保养则包括隧道清洁、防腐保护等，以延长隧道的使用寿命和保证正常运行。

总结隧道防排水施工工法是隧道工程中不可忽视的一环。

通过外部排水系统、排水井和泵站、防渗涂层和防水堵漏、监测系统以及维护与保养等工法的应用，可以有效地防止水体渗入隧道内部，保障隧道的安全和正常运行。

隧道防排水施工工艺流程隧道工程在建设过程中，排水是一个至关重要的环节。

隧道内的积水不仅会影响工程进度，还可能导致隧道结构的损坏，甚至对施工人员的生命安全构成威胁。

因此，隧道防排水施工工艺流程显得尤为重要。

一、前期准备阶段在进行隧道防排水施工前，首先需要对施工区域进行勘察和测量，确定地质条件和地下水情况。

根据勘察结果，制定相应的防排水方案，确定施工方向和施工方法。

同时，还需要准备好所需的施工设备和材料，确保施工过程顺利进行。

二、隧道内部排水施工1. 开挖隧道：首先进行隧道的开挖工作，保证隧道的顺利通行。

在开挖过程中，要注意及时清理隧道内的积水，确保施工环境干燥。

2. 安装排水设施：在隧道内部设置排水设施，如排水管道、排水槽等。

根据地质条件和地下水情况选择合适的排水设施，确保排水效果良好。

3. 密封隧道壁：为防止地下水渗入隧道内部，需要对隧道壁进行密封处理。

可以采用防水涂料、防水板等材料进行密封，确保隧道内部干燥。

4. 排水测试：在排水设施安装完成后，进行排水测试，检验排水系统的有效性。

根据测试结果对排水系统进行调整和改进，确保排水效果达到预期要求。

三、隧道外部排水施工1. 设置排水井：在隧道周围设置排水井，用于收集和排放周围地下水。

排水井的位置和数量应根据地质条件和地下水情况进行合理设置，确保周围地区不受地下水影响。

2. 排水管道连接：将排水井与隧道内部的排水设施连接起来，形成完整的排水系统。

排水管道应保持畅通，避免堵塞影响排水效果。

3. 排水系统调试：在排水系统设置完成后，进行排水系统的调试和试运行。

检验排水系统的稳定性和可靠性，确保隧道周围地区的排水工作正常进行。

隧道防排水施工工艺流程是一个复杂而细致的工作，需要施工人员严格按照要求进行操作，确保施工质量和效果。

只有做好隧道防排水工作，才能保隧道工程的安全和稳定，为后续使用提供良好的条件。

隧道防排水施工一、概述矿山法隧道防、排水施工基本原则：防、排、截、堵相结合，因地制宜，以排为主、综合治理。

主要防、排水措施包括铺设防水板，二次衬砌采用抗渗混凝土，设置盲沟引排，施工缝、沉降缝设置止水板（垫），注浆封堵，设置土工布、透水软管盲沟等综合工程措施。

隧道工程完工后，要求做到不渗不漏。

因此，结构物防排水工程是一项关键技术，其防排水效果是评定隧道工程质量的重要指标。

结构物防、排水措施主要包括铺设防水板、透水软管，结构自防水，施工缝设置止水带（条）等。

防排水施工适用范围广泛，如山岭隧道、城市地铁及其他地下结构物工程等。

二、防水施工工艺1.铺设防水板施工流程：基面清理→土工布垫层施工→塑料垫片施工→防水板铺设。

（1）基面清理①首先对隧道初期支护喷射混凝土表面进行处理，确保喷射混凝土表面平整，无尖锐棱角。

②隧道断面变化或转弯的阴角应抹成R≤5 cm的圆弧。

③防水层施工时基面不得有明水，如有明水应采取封堵或引排措施。

（2）土工布垫层施工土工布采用水泥钉和塑料圆垫片固定于已达到要求的喷射混凝土基面上。

（3）防水板铺设防水板固定到预定位置，然后用手动电热熔接器加热，使防水板焊接在固定无纺布的专用热熔衬垫上。

（4）施工缝、变形缝防水采用止水条、止水带等材料，施工缝按相关要求凿毛、清理后，安设止水条（带）。

（5）二次衬砌采用抗渗混凝土改善衬砌混凝土性能，随着二次衬砌混凝土的完成，增强衬砌结构自防水能力，达到增强防水功能的效果。

2.防水层施工要点①基面要认真处理，防止损伤防水板。

②采用无钉铺设技术安装防水板要确保防水板的完整性、密闭性（施工中要专门保护，不得有损伤）。

③防水材料搭接长度要符合设计、规范要求，接缝要错开防水的薄弱环节。

3.排水施工（1）超前探测采用各种探测手段，对未来前方水文、地质进行超前探测，查明前方可能存在的地下水状态，针对探测结果制定相应的施工方案。

对于较大的地下水，采用注浆封堵等工程措施堵截地下水，防止大量的地下水排出而导致地表下沉等地质灾害。

隧道防排水首件施工前言隧道工程建设中，防水排水是关键环节之一，其对工程质量和使用寿命起着重要影响。

作为隧道内部排水系统的重要组成部分，隧道防排水首件施工是必不可少的一步。

本文将围绕隧道防排水首件施工进行，分享实践经验。

防水排水首件的作用首先，需要明确隧道防水排水首件的作用。

隧道内部排水系统主要分为四种，即降雨水、地下水、盾构泥浆和地下渗漏水的排水系统。

防水排水首件则是从里到外依次设置的排水设施，起到以下作用：1.抵抗雨水或地表水渗入隧道开挖断面，以免泥灰浆中含水量过高影响土体稳定性。

2.起到防水隔离层的作用，以防隧道内部水渗入隧道周围土壤，导致隧道周围土体出现饱和和塌陷现象。

3.防止洪水等自然灾害，保证隧道施工和使用的安全性。

施工步骤隧道防水排水首件一般采用水泥浆注浆法施工，具体步骤如下：第一步：准备工作1.组织专业人员，进行技术交底并确认施工方案。

2.安排人员制定施工计划，并根据现场的实际情况，调整施工方案。

3.采购施工所需的材料和设备，并送至工地现场。

第二步：设备调试和现场布置1.对注浆泵、喷枪等设备进行检修和调试，确保设备安装正确，以及运转正常。

2.进行现场布置，根据实际需求进行仓库、浆池等施工设施的搭建。

第三步：洞口或井筒设置根据洞口结构及渗水情况，进行洞口或井筒的设置：1.洞口设置：将隧道开挖面较低段洞口用砖块砌筑封闭，封闭高度按实际地质情况定位。

2.井筒设置：在采取横向施工方式的时候，需要进行井筒设置，将井筒安装在施工区的最顶部。

第四步：注浆施工1.进行注浆前，需要先进行混凝土、砌砖等防水隔离层的加固。

2.采用全浆注浆法或套管注浆法进行注浆施工。

这里以全浆注浆法为例，注浆泵从洞口或井筒穿过，将注浆泵放在注浆浆池上，并将注浆管放进洞口或井筒里；将浆料倒入注浆泵中，开始注浆。

第五步：质量验收施工结束后，进行质量验收，确认是否达到设计施工标准。

\r \r ## 施工要点\r \r ### 隧道洞口处的设置。

随着我国交通建设的快速发展，隧道工程在公路、铁路等交通领域发挥着越来越重要的作用。

然而，由于地质条件复杂，隧道排水问题成为制约隧道工程质量和安全的关键因素。

为提高隧道排水治理效果，确保隧道安全运营，特制定本施工方案。

二、施工目标1. 消除隧道内积水，确保隧道内无积水现象。

2. 防止地下水侵入隧道，降低隧道内湿度。

3. 保证隧道排水系统畅通，提高隧道排水效率。

4. 确保隧道排水治理工程质量和安全。

三、施工方法1. 隧道排水系统改造（1）在隧道内增设排水沟、排水井、集水坑等设施，形成完善的排水系统。

（2）对原有排水设施进行修复、加固，提高其排水能力。

（3）对隧道衬砌进行防水处理，降低地下水侵入隧道。

2. 隧道内积水排除（1）利用水泵、排水管道等设备，将隧道内积水及时排除。

（2）对隧道内排水沟、排水井进行清淤、疏通，确保排水畅通。

3. 隧道排水监测（1）在隧道内设置水位监测仪、流量计等设备，实时监测隧道内水位和排水流量。

（2）对监测数据进行分析，及时发现问题并采取措施。

四、施工步骤1. 施工准备（1）编制施工组织设计，明确施工方案、施工工艺、质量控制要点等。

（2）组织施工人员、设备、材料进场，进行技术交底。

2. 隧道排水系统改造（1）开挖排水沟、排水井、集水坑等设施，确保施工质量。

（2）安装排水管道、水泵等设备，确保排水系统畅通。

3. 隧道内积水排除（1）利用水泵、排水管道等设备，将隧道内积水排除。

（2）对隧道内排水沟、排水井进行清淤、疏通。

4. 隧道排水监测（1）安装水位监测仪、流量计等设备，实时监测隧道内水位和排水流量。

（2）对监测数据进行分析，及时发现问题并采取措施。

5. 施工验收（1）对隧道排水系统改造、积水排除、排水监测等工作进行验收。

（2）确保隧道排水治理工程质量和安全。

五、施工保障措施1. 严格施工管理，确保施工质量。

2. 加强施工人员培训，提高施工技能。

3. 优化施工方案，确保施工进度。

隧道防排水的基本原则
隧道防排水是隧道工程中非常重要的一环，其主要目的是防止地下水和降雨水对隧道造成损害。

隧道防排水的基本原则非常重要，必须按照规范和标准来执行，以下为详细解说：
一、防护层的设置
隧道施工之前要首先进行防护层的设置，以便起到隔水的效果。

防护层一般由特殊粘合剂、防水材料或者涂覆层来构成，材料选用要正规，质量保证。

二、预留跑水槽
隧道内的雨水和地下水由于其流动性，在隧道内不易排走。

因此施工时必须预留跑水槽，在隧道内的最低点设置排水口，将水直接排走。

跑水槽的设计成果要符合国家标准，保证良好的排水效果。

三、排水管道的极配
隧道内浸水严重时，必须设置一个专门的排水系统，将排水管路连接到排水槽，在排水槽的基础上进一步完成排水系统的设计。

排水管道极配合理，管道的斜率要与设计标准相符合，在其整个运行过程中保证其顺利排水。

四、灵活的出口设置
施工过程中，排水系统的出口位置可以根据现场实际情况进行位
置的调整，设计出多条出口，出口设置上要有一定的弹性，以适应不
同情况下的排水效果。

五、安全性和保障性的提高
隧道防排水的基本原则应该是安全稳定，保障性高。

在实施时要
注重其重要性，严格按照标准和方案进行排水设计，确保整个排水系
统的安全运行。

以上就是隧道防排水的基本原则，它们能够有效的保障隧道的运行，且能为后期的检修提供便利，是隧道工程中不可或缺的一项内容。

Tunnel Engineering目录01隧道防排水的必要性02隧道防排水设施隧道防排水的必要性水对隧道运营的危害1.增大荷载产生水压力产生膨胀力膨胀性围岩）产生冻胀力（寒区隧道）增大围岩容重（一）水对围岩和支护衬砌的影响2.降低承载力软化围岩加速围岩风化冲蚀衬背围岩侵蚀支护结构（一）水对围岩和支护衬砌的影响l 降低设备效率，缩短寿命l 引起渗漏水，侵蚀衬砌结构l 威胁运营及司乘人员健康恶化运营环境l 水雾造成能见度降低l 渗漏水导致路面湿滑l 引起电力系统漏电或火灾威胁运营安全（二）水对隧道运营的危害隧道排水措施防设不透水层防止穿透，如防水凝土、防水层排排走进入隧道区域内的水，如排水沟、盲沟截防止水进入隧道区域，如截水天沟堵堵塞渗水通道，如注浆、止水条防、排、截、堵相结合，因地制宜，综合治理1.材料：土工布+防水板；复合防水板2.布设：半包或全包3.拼接：双缝焊接设施一：土工布+防水板防水（一）隧道防排水建筑物（一）隧道防排水建筑物设施一：土工布+防水板防水热熔衬垫1.环向排水盲管+纵向排水盲管2.环向排水盲管：土工布和初期支护（一）隧道防排水建筑物设施二：排水盲管和排水沟排水盲管3.纵向排水盲管（一）隧道防排水建筑物设施二：排水盲管和排水沟排水盲管l 材料：开孔PVC花管l 直径：100-150mm l 布设：两侧拱脚l 纵向坡度：随路线，不小于0.3%l 安装：素混凝土基座上设碎石反滤层（一）隧道防排水建筑物设施二：排水盲管和排水沟排水沟双侧水沟、中心水沟1. 沟底纵坡与线路纵坡一致铁路隧道不得小于3‰公路隧道不得小于5%2.铁路隧道横向排水坡不小于2%公路隧道横向排水坡不小于1%3.1.位于隧道洞口外2.防止水进入隧道区域设施三：截水沟（一）隧道防排水建筑物1.材料：橡胶；缓膨胀橡胶2.布设：每道施工缝设施四：衬砌施工缝止水条（带）（一）隧道防排水建筑物、1隧道防排水的必要性水对围岩和支护衬砌的影响、水对隧道运营的危害2隧道防排水设施 “防、排、截、堵”相结合，因地制宜，综合治理3隧道防排水设施土工布+防水板防水、排水沟、盲管、截水沟、施工缝止水条（带）思考隧道防排水对生态环境的影响？Tunnel Engineering。

交通隧道防排水设计一、设计概述交通隧道防排水设计首先是要确认隧道采用的防排水方式，其基本依据是隧道所处地理、地质环境。

根据隧道排水对环境、对衬砌结构稳定性的影响来确定防排水方式。

如，在灰岩地区的山岭隧道，采用注浆封堵岩溶管道工程量大、难度大、还易产生高水压引起施工和运营危害，因此，多数情况下会选择以排为主的半包式防水。

而在水下隧道环境或水环境敏感区（自然保护区、居民用水保护区等）的隧道排水不仅会对隧道工程本身带来灾害，也会严重影响自然环境或人民群众生存条件，因此，必须采用全包式防水。

在部分城市地区，隧道排水引起地下水位大幅降低，可能引发地表沉降继而引起影响区域房屋沉降、损坏，而采用全包式防水工程造价过高而使工程无法实施，因此，可采用防排结合的控制型防排水方式。

防排水方式确定后的主要工作是防排水材料的选择。

交通隧道防排水材料主要依据相关规范《公路隧道设计规范第一册土建工程》（JTG 3370.1—2018）、《铁路隧道设计规范》（TB 10003—2016）确定，其中铁路隧道通过《铁路隧道防水材料第1部分：防水板》（TB/T 3360.1—2014）及《铁路隧道防水材料第2部分：止水带》（TB/T 3360.2—2014），专门对防排水材料的使用做了进一步的要求。

二、排水材料选择及技术指标交通隧道中，常用的排水材料有无纺织物（土工布）、排水管等，它们的基本参数与选择如下。

（一）土工布类型及技术指标如前所述，在隧道防排水系统中，使用的无纺织物不仅起排水、反滤作用，同时作为防水层与围岩或初期支护接触的缓冲层，起到保护防水层的作用。

因此，交通隧道用土工织物单位面积质量是最主要的指标。

2004年以前，公路隧道内采用的无纺织物单位面积质量一般为200～250g/m2。

《公路隧道设计规范第一册土建工程》（JTG 3370.1—2018）、《铁路隧道设计规范》（TB 10003—2016）均规定，隧道排水层内使用无纺织物单位面积不小于300g/m2，但从目前多数公路隧道实例工程设计来看，均已用到了350g/m2，而从国外发达国家或地区实用情况来看，无纺织物的单位面积有的已用到700g/m2，如德国、中国台湾等。

翠峰山隧道防水排水设计6.1隧道防水排水设计原则隧道防排水应遵循“防，排，截结合，因地制宜，综合治理”的原则，保证隧道结构物和运营设备的正常使用和行车安全。

隧道防排水设计应对地表水，地下水妥善处理，洞内外形成一个完整的防排水系统。

“防”即要求隧道衬砌，防水层具有防水能力，防止渗水入洞内。

“排”即隧道应有畅通的排水设施，将衬砌背后，路面结构层下的积水排如洞内中心排水沟或侧边沟。

“截”是设置截水沟等设施，截走易渗入带隧道的地表水。

“堵”是针对隧道围岩有渗漏水的地段，采用注浆，喷涂，堵水墙等方法，堵在岩体内。

1、高速公路的隧道防排水应满足下列要求(1)拱部，边墙，路面，设备箱洞不渗水。

(2)有冻害的地段的隧道衬砌背后不积水，排水沟不冻结。

(3)车行横通道，人行横通道等服务通道拱部不滴水，边墙不趟水。

2、常用方法(1)截水措施：在地表水上游设置截水导流沟，地下水上游设置泄水洞或洞外井点降水。

(2)堵水措施：喷射混凝土堵水，塑料板堵水，混凝土衬砌堵水，注浆堵水。

(3)排水措施：利用盲沟，泄水管，渡槽，中心排水沟或排水侧沟等将水排出洞外。

6.2 翠峰山隧道防水设计方案1、一般规定公路隧道防水的基本方法与措施如下(1) 公路隧道首先要重视防止地表水的下渗，其措施为填平、铺砌、勾补、抹面等；(2) 围岩破碎、涌水易坍塌地段，宜直接向围岩内预压浆；(3) 公路隧道衬砌防水，首先采取引排措施，然后敷设衬砌内、外防水层；也可修建复合式衬砌，采用夹层防水层；(4) 混凝土应满足抗渗要求；(5) 施工缝、变形缝等处的防渗应采用专门的防水措施。

2、复合式衬砌防水系统隧道采用复合式衬砌，在初期支护和二次衬砌之间铺设防水板和无纺土工布组成的防水层，以防地表水渗漏进入隧道内，无纺布的密度为350g/㎡，防水板采用易于焊接的防水卷材，厚度为1.2mm，接缝长度为120mm。

3、二次衬砌防水系统二次摸筑衬砌采用防水混凝土，本身具有一定的抗渗阻水性能。

隧道排水系统的设计与施工规范隧道作为连接城市的重要交通设施之一，在现代城市的建设中扮演着不可或缺的角色。

隧道建设涉及到很多细节和技术要求，其中隧道排水系统的设计与施工规范是非常重要的环节之一。

本文将从多个方面对隧道排水系统进行论述，旨在探讨该系统的设计原则、施工要求以及常见问题的解决方法。

一、隧道排水系统的构成隧道排水系统主要由排水涵洞、排水管道和排水设施三部分组成。

排水涵洞用于收集隧道内积水并导入排水管道，排水管道负责将积水输送至合适的位置，排水设施则包括污水处理设施、泥沙捕捞装置等。

这三个部分相互配合，共同构建了一个完整的隧道排水系统。

二、隧道排水系统的设计原则在设计隧道排水系统时，需要考虑到以下几个原则：首先是安全性原则，即确保排水系统能够有效避免隧道内积水造成的安全隐患；其次是可靠性原则，保证排水系统能够长期稳定地运行；再次是经济性原则，避免不必要的浪费和成本增加；最后是可操作性原则，使得排水系统的维护和管理更加简便。

三、隧道排水系统的设计要点在具体设计隧道排水系统时，需要注意以下几个要点：首先是合理的坡度设计，保证排水速度的适宜和排水效果的良好；其次是合理布置排水涵洞，使其能够尽可能地覆盖整个隧道范围；再次是注意排水管道的材质选择，确保其具备良好的耐腐蚀性和防渗透性；最后是考虑隧道排水系统与其他系统的协调性，例如与通风系统的关联等。

四、隧道排水系统的施工步骤隧道排水系统的施工过程复杂且具有一定的技术难度，一般包括以下几个步骤：首先是施工准备和测量，包括对施工现场进行勘测和测量；其次是排水涵洞的开挖和建设，包括局部混凝土浇筑和防水处理；再次是排水管道的铺设和连接，需要保证其线路的连贯性和排水的顺畅性；最后是排水设施的安装和调试，确保其功能正常。

五、隧道排水系统的常见问题及解决方法在实际的施工过程中，隧道排水系统可能会遇到一些常见问题，如排水管道渗漏、排水涵洞堵塞等。

对于这些问题，可以采取不同的解决方法，如加固渗漏点、清理涵洞等。

隧道防排水措施一、隧道工程防排水原则隧道防排水包含两方面的内容：构造防排水、施工防排水。

二、施工防排水措施地面排截通过地面排水系统或阻水，防止地表水流入或渗入洞内；洞内排水通过洞内排水沟、集水坑视顺坡、反坡情况分别采用重力式或强制式排水；辅助坑道排水通过辅助坑道将水排出洞外；地面及洞内井点降水通过设置于地面（浅埋情况）或洞内的井点将水通过水泵排出洞外。

三、构造防排水措施（一）喷射混凝土堵水当围岩有大面积裂隙渗水，且水量、压力较小时，可结合初期支护采用喷射混凝土堵水。

但应注意引时需加大速凝剂用量，开展连续喷射，且在主裂隙处不喷射混凝土，使水流能集中于主裂隙流入盲沟，通过盲沟排出。

（二）塑料板堵水当围岩有大面积裂隙滴水、流水，且水量压力不太大时，可于喷射混凝土等初期支护施作完毕后，二次支护施作前，在岩壁大面积铺设塑料板堵水。

（三）模筑混凝土衬砌堵水模筑混凝土本身就具有一定的抗渗阻水性能。

通过合理选择参数恰当处理各种施工缝以提高自身防水性能而到达堵水目的。

（四）注浆堵水注浆在加固岩的同时，实际上也起到了堵水作用。

若二次支护因混凝土质量欠佳而产生渗漏，则可以对其开展构造注浆堵水。

（五）盲沟排水盲沟的作用是在衬砌与围岩之间提供过水通道，并使之汇入泄水孔，主要用于引导较为集中的局部渗流水。

传统的盲沟有灌砂木盒、灌砂竹筒。

因其加工、安装均较麻烦，且接头处易被混凝土阻塞，所以现在逐步被新型柔性盲沟所替代。

柔性盲沟通常由工场加工制造。

它具有现场安装方便，布置灵活，连接容易，接头处不易被混凝土阻塞，过水效果良好，成本也不太高等优点。

其构造形式有：弹簧软管盲沟、化学纤维渗滤布盲沟。

（六）泄水孔排水（七）排水沟排水。

隧道排水系统的组成
隧道排水系统通常由以下几个组成部分构成：
1. 排水管道：包括主排水管道和分支管道，用于收集和运输隧道中的积水和排水。

2. 排水井：设置在隧道内的一些特定位置，用于收集和储存排水，同时也可以用作检修和清理系统的通道。

3. 排水泵站：在需要提升或抽取排水的位置设置的泵站，用于将积水从低洼地区或者深部抽出并将其排出隧道。

4. 排水设备：包括隧道内的开孔和排水口，用于引导和分流积水，确保水流通畅。

5. 排水控制系统：用于监测和控制排水系统的运行，包括液位传感器、流量计、自动阀门、控制器等。

6. 排水施工和维护设备：用于清理和维护排水系统的设备，如污泥清理机、管道清洗设备等。

以上是隧道排水系统常见的组成部分，根据具体的隧道设计和需求，可能还会包括其他附属设施和控制系统。
