电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。
在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。
电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。
本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。
一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。
在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。
电能表的基本原理可以分为两个部分：电流测量和电压测量。
1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。
电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。
通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。
2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。
电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。
通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。
二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。
常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。
以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。
它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。
静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。
2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。
它可以提供更丰富的数据信息，适合于工业和商业用电场景。
多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。
一、安装式电能表出厂检验项目：（JJG 596-1999）A 、工频耐压试验B 、直观检查和通电检查C 、启动、潜动试验D 、校核记度器示数E 、确定电能测量基本误差F 、确定电能测量标准偏差估计值G 、确定日计时误差和时段投切误差H 、确定需量误差I 、确定需量周期误差二、电能表基本功能及扩展功能介绍（以FX 系列多功能表为例）1 电能计量功能（该功能参数详见附录C 的10.～25.04项）电能测量四象限的定义:测量平面的横轴表示电压向量U （固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压相量U 具有相位角Φ。
逆时针方向Φ角为正。
四象限的示意图如图1所示：A —有功电能；R —无功电能；R L —感性无功电能；R C —容性无功电能 图1 电能测量四象限定义 注：此图与国标表示的方式不同，但内容是相同的。
注1：正向有功电能的计量方法取决于87.40项（“有功电能计量方式选择”）的内容。
当87.40为 =00时正向有功电能 = 正向有功 （实际）=01时正向有功电能 = 正向有功（实际） +反向有功（实际）输入有功（+A ）输出有功（-A ）注2：正向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）正向无功电能 = I象限无功 +II象限无功=01时（用户表）正向无功电能 = I象限无功 +IV象限无功=02时（电厂表）正向无功电能 = III象限无功 -II象限无功注3：反向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）反向无功电能 = III象限无功 +IV象限无功=01时（用户表）反向无功电能 = II象限无功 +III象限无功=02时（电厂表）反向无功电能 = I象限无功 +IV象限无功注4：当87.50为02方式时，正向无功可能为负数，电表将显示负号“-”，此负号只显示不通讯。
电能表基础知识培训手册批准：生效日期：目录一．电能表的分类 (3)1、机械式电能表 (3)2、电子式电能表 (3)3、电子式电能表相对机械表的优点 (3)4、电子式电能表分类 (4)二．电能表的介绍 (5)1、表型的分类： (5)2、电能表的命名规则： (5)3、规格型号对照表 ............................................................................................................... 错误！未定义书签。
三、发电、输电、配电与电能表的适用场合 (6)1、发电 (6)2、输电 (6)3、配电 (6)4、电能计量装置的分类及电能表的适用场合 (6)四、电子式电能表的常规知识 (8)1、电能表面板上常见的符号及内容 (8)2、电能表的一般组成 (8)五、电子式电能表的行业标准 (9)1、标准的分类 (9)2、硬件设计、制造、检验标准 (10)六、电子式电能表常见名词 (10)1行业术语 (10)2电能表有关的名词 (11)七、电能表生产流程图 (14)八、常用IC的特点简要介绍 (15)1、计量芯片ADE7755 (15)2、计量芯片RN8209—南京日新科技有限公司 (16)3、载波芯片—青岛东软载波科技股份有限公司 (17)4、载波芯片—青岛鼎信通讯有限公司 (17)5、载波芯片--北京福星晓程电子科技股份有限公司 (17)6、载波芯片--弥亚微电子（上海）有限公司 (18)7、远程载波介绍 (18)8、电力中RS485总线传输与电力载波传输的区别 (19)一．电能表的分类从原理上区分共有3类表计1、机械式电能表机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动。
2、电子式电能表电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的。
三相国网智能表知识1，电能表概述：（1）定义电能表,是用来测量电能的仪表，又称电度表，电能表，千瓦小时表，指测量各种电学量的仪表。
（2）分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2、0.5、1.0、2.0等标准表：0.01、0.05、0.2、0.5等按安装接线方式：直接接入式、经互感接入式按用电设备：单相、三相三线、三相四线电能表标有①或②的标志，①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。
（4）电能计量单位：有功电能表kW • h无功电能表kvar • h2，电能表的发展与意义：随着我国经济的飞速发展，各行各业对电的需求越来越大，不同时间用电量不均衡的现象也日益严重。
为缓解我国日趋尖锐的电力供需矛盾，调节负荷曲线，改善用电量不均衡的现象，全面实行峰、平、谷分时电价制度，“削峰填谷”，提高全国的用电效率，合理利用电力资源，目前国家电网已开始统一规范标准推出了智能电能表，对用户的用电量分时计费。
1995年4月，由国家计委、国家经贸委和电力工业部联合在上海召开的全国计划用电工作会议上决定，用3～4年时间，在全国各大电网内，有计划、分步骤全面推行峰谷分时电价制度。
总目标是各网转移高峰电力10～15％，全国实现转移高峰电力1000～2000万千瓦，推行的范围不仅是工业、商业用户，而且对非工业、农业用电也要逐步实行。
在有条件的地区，即已经实行一户一表的居民用电区，也将有计划的开发低谷用电，实行峰谷电价，以提高电能利用率，提高居民的用电质量。
对电力用户采用不同时段和不同计费标准。
鼓励低谷时段的电力消费。
1980年，河南地区首先提出了按峰、谷时间分段计量电能，以经济手段促进合理、均衡、科学用电的建议，继而开始进行了试点，通过几年实践，初步摸索了一些有参考价值的经验。
电能表基础知识电表铭牌标志上字母和数字的含义1、型号含义。
电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号1）类别代号：D—电表2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。
示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量3）设计序号用阿拉伯数字表示。
如862、864、201等。
4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。
如：DD—表示单相电表，如DD862型，DD702型；DS—表示三相三线有功电表，如DS864型，DS8型；DT—表示三相四线有功电表，如DT862型，DT864型；DX—表示无功电表，如DX963型，DX862型；DJ—表示直流电表，如DJ1型；DB—表示标准电表，如DB2型、DB3型；DBS—表示三相三线标准电表，如DBS25型；DZ—表示最大需量表，如DZ1型，DBT—表示三相四线有功标准电表，如DBT25型；DSF—表示三相三线复费率分时电表，如DSF1型；DSSD—表示三相三线全电子式多功能电表，如DSSD331型；DDY—表示单相预付费电表，如DDY59型；2、铭牌标志：1）商标。
2）计量许可证标志（CMC）。
3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。
4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
电表的名称及型号5）基本电流和额定最大电流。
基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。

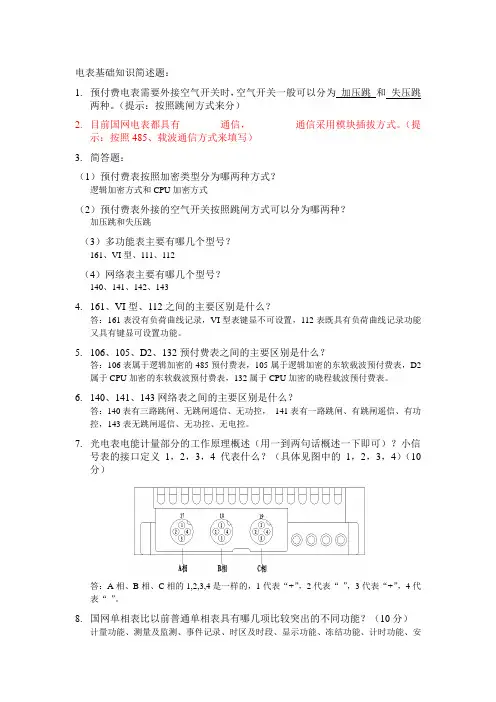

电表基础知识简述题：1.预付费电表需要外接空气开关时，空气开关一般可以分为加压跳和失压跳两种。
（提示：按照跳闸方式来分）2.目前国网电表都具有________通信，_________通信采用模块插拔方式。
（提示：按照485、载波通信方式来填写）3.简答题：（1）预付费表按照加密类型分为哪两种方式？逻辑加密方式和CPU加密方式（2）预付费表外接的空气开关按照跳闸方式可以分为哪两种？加压跳和失压跳（3）多功能表主要有哪几个型号？161、VI型、111、112（4）网络表主要有哪几个型号？140、141、142、1434.161、VI型、112之间的主要区别是什么？答：161表没有负荷曲线记录，VI型表键显不可设置，112表既具有负荷曲线记录功能又具有键显可设置功能。
5.106、105、D2、132预付费表之间的主要区别是什么？答：106表属于逻辑加密的485预付费表，105属于逻辑加密的东软载波预付费表，D2属于CPU加密的东软载波预付费表，132属于CPU加密的晓程载波预付费表。
6.140、141、143网络表之间的主要区别是什么？答：140表有三路跳闸、无跳闸遥信、无功控，141表有一路跳闸、有跳闸遥信、有功控，143表无跳闸遥信、无功控、无电控。
7.光电表电能计量部分的工作原理概述（用一到两句话概述一下即可）？小信号表的接口定义1，2，3，4代表什么？（具体见图中的1，2，3，4）（10分）答：A相、B相、C相的1,2,3,4是一样的，1代表“+”，2代表“-”，3代表“+”，4代表“-”。
8.国网单相表比以前普通单相表具有哪几项比较突出的不同功能？（10分）计量功能、测量及监测、事件记录、时区及时段、显示功能、冻结功能、计时功能、安全保护、远程费控功能。
区别：国网的所有电表都具有485通信，以往的电表用户要求时才加485通信。
载波采用的是模块方式，需要哪种模块安装对应的模块即可，以往的电表都是在电表内部，未采用现在的方式，载波损坏时不方便更换。
国产电能表基础知识
（一）电表铭牌标志上字母和数字的含义
1、型号含义
电表型号是用字母和数字的排列来表示的，内容如下：
类别代号+组别代号+设计序号+派生号
1）类别代号：D—电表
2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。
示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量
3）设计序号用阿拉伯数字表示。
如862、864、201等。
4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。
如：
DD—表示单相电表，如DD862型，DD702型；
DS—表示三相三线有功电表，如DS864型，DS8型；
DT—表示三相四线有功电表，如DT862型，DT864型；
DX—表示无功电表，如DX963型，DX862型；
DJ—表示直流电表，如DJ1型；
DB—表示标准电表，如DB2型、DB3型；
DBS—表示三相三线标准电表，如DBS25型；
DZ—表示最大需量表，如DZ1型，
DBT—表示三相四线有功标准电表，如DBT25型；
DSF—表示三相三线复费率分时电表，如DSF1型；
DSSD—表示三相三线全电子式多功能电表，如DSSD331型；
DDY—表示单相预付费电表，如DDY59型；
2、铭牌标志：
1）商标。
2）计量许可证标志（CMC）。
3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。
4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
电表的名称及型号
5）基本电流和额定最大电流。
基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。
6）参比电压。
指确定电表有关特性的电压值，以UN表示。
对于三相三线电表以相数乘以线电压表示，如3×380V；对于三相四线电表则是相数乘以相电压/线电压表示，如3×220/380V；对于单相电表则以电压线路接线端上的电压表示，如220V。
7）参比频率。
指确定电表有关特性的频率值，以赫兹（Hz）表示。
8）电表常数。
指电表记录的电能和相应的转数或脉冲数之间关系的常数。
有功电表以kWh/r(imp)或r(imp)/kWh形式表示；无功电表kvarh/r(imp)或
r(imp)/kvarh形式表示。
两种常数互为倒数关系。
9）准确度等级。
以记入圆圈中的等级数字表示.
10）相数、线数的符号。
11）耐受环境条件的能力级别，分P、S、A、B四组。
12）制造标准。
13）制造厂的名称或制造厂地址。
14）制造年份。
15）若电表带有止逆器则有标志为：止逆
16）条形码。
17）出厂编号。
D－用在前面表示电能表, 如 DD862；用在后面表示多功能，如DTSD855
DD－单相, 如DD862
DT－三相四线, 如DT862
DS－三相三线,如DS862
F－复费率, 如DDSF855
Y－预付费, 如DDSY855
S－电子式, 如DDS855
（二）电表铭牌电流5（10）A是什么意思？
电表铭牌内容的含义
在电表的铭牌上我们可以看到以下一些名词：单相、三相、有功、无功等。
铭牌上还标有注册型号：如DDS×××，第一个D是“电表”的拼音字头，第二个D 是“单相”的拼音字头，S是“静止式(俗称电子式)”英文static的字头。
“×××”代表不同企业生产的不同型式的电表。
我国采用 220V的电压制式，交流电的频率是50Hz。
应特别关注标识的电流值：如5(20)A是指基本电流为5A，最大电流为20A。
超负荷用电是不安全的，是引发火灾的隐患。
（三）电表的等级
铭牌上还标有①或②的标志，①代表电表的准确度为1%，或称1级表；②代表电表的准确度为2%，或称2级表。
铭牌上还标有产品采用的标准代号、制造厂、商标和出厂编号等。
电表精度等级中带0．5是指计量绕组准确度等级，当电流达到额定电流的10%以上时能达到0.5的准确度等级。
S表示宽量程，当电流达到额定电流的1%以上时能达到0.5的准确度等级。
电表的等级是用来表示电表的精确度的。
我国规定电表分为七个等级，它们是0．1、0．2、0．5、1．0、1．5、2．5、5．0级。
等级数值越小。
电表的精确度越高。
通常所用电表的等级都在电表的度盘上标出。
为什么电表的等级能反映电表的准确度呢？
这是因为电表的等级是由电表的测量误差决定的。
用电表进行测量时，电表的指示值X与被测量的实际值X0之间的差值ΔX，称为电表测量的绝对误差。
绝对误差值与电表的是程Xn之比，以百分数表示出来的值称为电表的引用误差En，即En＝（ΔX／Xn）×100％
用电表进行测量时，将所得到的最大引用误差Enm。
去掉％号，就定为该电
表的等级。
如果所得结果，在两个规定的等级数值之间，则此时电表的等级定为低精确度的一级。
例如，某一电表测量所得最大引用误差值为0．7％，该表的等级就定为1．0级，而不能定为0．5级。
测量时，知道所用电表的等级及电表的量程，就可算出被测量的最大绝对误差，从而估计出测量的准确程度。
括号前的电流值叫基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
根据规程要求，直接接入式的电表，其基本电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电表实际负荷电流达到最大额定电流的30%以上的，宜取2倍表；实际负荷电流低于30%的，应取4倍表。
（四）电表铭牌上的标志A、A1、B、B1表示什么意思？当环境温度改变时对其附加误差有何影响？
答：标志A表示电表使用的外界环境温度应为0～+40℃，相对温度应为95%
A1表示环境温度为0～+40℃，相对湿度为85%
B表示环境湿度为-10～50℃，相对湿度为95%
B1表示环境温度为-10～+50℃，相对湿度为85%。
当环境温度改变时，电表的制动磁通和电压、电流工作磁通及其相位角￠都发生改变，从而引起附加误差。
如当温度升高时，制动磁通减少，制动力矩随之减小，电表转速加快，同时电表转盘电阻增大，电流工作磁通与总电流间的夹角减小，总电流的激磁分量与相应磁通皆增大，使电表转速变快；而且，电压工作磁通的这部分磁路磁阻随之减小，使电压工作磁通增加，电表转速变快，以上三者作用都产生正的温度附加误差。
