电能计量培训资料

电能计量培训资料

电能计量培训资料一、电能表的基本知识1、电能表的分类按结构和工作原理的不同分为：感应式（机械式）、静止式（电子式）和机电一体式（混合式）。

按其接入电源的性质可分为：交流电能表和直流电能表。

按表计的安装接线方式可分为：直接拉入式和间接接入式（经互感器接入式）；其中，又有单相、三相三线、三相四线电能表之分。

根据计量对象的不同又分为：有功电能表，无功电能表，最大需量表，分时记度电能表，多功能电能表。

有功电能,其测量结果一般表示为:Wp=UICosφt式中Wp一一有功电能量;U、I一一交流电路的电压和电流的有效值;φ一一电压和电流之间的相位角;COSφ一一负载功率因数;t一一所测电能的累计时间。

测量无功电能的仪表,多用于计量发电厂生产及用电户与电力系统交换的无功电能,测量结果为:W Q = UISinφt式中W一一无功电能量;Sinφ一一无功功率因数。

最大需量表。

一般由有功电能表和最大需量指示器两部分组成,除测量有功电量外,在指定的时间区间内还能指示需量周期内测得的平均有功功率最大值,主要用于执行两部制电价的用电计量。

多功能电能表:一种比分时计度电能表功能更多、数据传输功能更强的静止式电能表。

多功能电能表是由测量单元和数据处理单元等组成，除计量有功〈无功〉电能量外,还具有分时计量、测量需量等两种以上功能,并能自动显示、存储和传输数据的静止式电能表。

2、电能表的铭牌标志(1)型号含义。

我国电能表型号的表示方法一般按下列规定编排:类别代号+组别代号+设计序号+派生号〃类别代号:D一一电能表。

〃组别代号:表示相线:D一一单相;S一-三相三线有功;T一一三相四线有功。

表示用途:A一一安培小时计;B一一标准;D一一多功能;F一一复费率;H-一总耗;J一一直流;L一一长寿命;M一一脉冲;§一一全电子式;Y-一一预付费;X一一无功;Z一一最大需量等。

〃设计序号用阿拉伯数字表示,如862、864、95、98、331、5、71等〃派生号有以下几种表示方法:T一一湿热、干燥两用; TH一一湿热带用;TA一一干热带用;G一一高原用;H一一船用;Fi--化工防腐用等。

电能表基本知识点

电能表基本知识点

上月底示数 2 1 7 8 2本月底示数 第六讲一、电能、电能表基本知识点1、电能的来源： 是提供电能的装置，其实质是把 能转化为 能。

2、其他形式的能：一切运动的物体都具有能（机械能）；从感观上如果物体发热了我们就说它具有 能（热能）；物体发光时具有 能；物体发生化学变化时具有 能。

3、电能的单位：国际单位是 ，简称 ，符号是 ；常用单位有千瓦·时（kw ·h ），俗称“度”。

1度＝ kw ·h ＝ J4、电能的计算公式：W=5、电能表：（1）电能表是用来测量 或记录电路中消耗 的仪表；（2）铭牌的意义：“220V ”表示 ；“5A ”表示 ；“50Hz ” 表示 ；“2500r ／kW ·h ”表示 ；（3）读数：最后一位数字表示 ，单位是 。

上图中电能表上的读数是 kW ·h 。

（4）测量：a 用刻度盘读数为W ＝12W W -（前后两次读数之差）b 用刻度盘读数为060106.31n n J n n h kW W ⨯⨯=⨯⋅=（0n 为电能表铭牌标着的转盘转数） 6、电功（W ）：（1）定义 叫做电功，在国际单位制中，其单位是 ，常用单位有 。

（2）电流做功的实质，实际上是 能转化为 能的过程；电流做了多少功，就有多少 能转化为 能（即电功=消耗的电能）。

（3）电功的计算公式：W= ，推导公式有Rt I W 2=(串联常用) Rt U W 2=(并联常用) 二、巩固练习1、电流做功的过程，实际上是 能转化为 能的过程。

电流通过电炉时，电能转化为 能；电流通过电风扇时，电能转化为 能；给手机电池充电时，电能转化为 能；韶山4型电力机车在牵引列车运动时；是将电能转化为____ 能；电灯是把______能转化为______能和______能的设备。

2、串联在电路中的两盏灯L 1和L 2，已知L 1的电阻比L 2的电阻大，相同时间内， 灯消耗的电能多；若将它们并联在电路中，通过灯中的电流大些，相同时间内电流通过 灯做功多些。

南网电能表培训ppt

南网电能表培训ppt

• 电压额定值，单相表为220V；低压三相表为
3×220V／380V；高压三相表为3×100V或3×100/3 V。
• 电能表常数用C表示，它是电能表转盘转数N和计度器的指示数W 之间的比例值，即：C=N/W。如C=400r／kW·h的意义是用户每消 耗1 kW·h电能，对应于转盘转400圈 。
• 电子式电能表常数,如 C‘ =1600imp/kW·h的意义是用户每消耗1 kW·h电能，对应于1600个脉冲，其中“imp”表示脉冲。
电能表： 感应式 机电一体式 全电子式 数字式
有关电能方面的电流、电压、电功率、功率因数的计算公式
• 单相交流有功电功率计算公式
• P1=Uφ×Iφ×cosφ
式中： P1—单相交流有功电功率（W） Uφ—相电压（V） Iφ—相电流（I） cosφ —功率因数
三相交流有功电功率计算公式
• P3 =UA×IA×cosφA+UB×IB×cosφB +UC×IC ×cosφC • 当三相负荷平衡时：
1 驱动元件 2 转动元件 3 轴承 4 制动元件
51 计度器
➢计度器：用来计算铝盘的转数并将转数 变换为被测电能的千瓦小时数。 包括转轴上的蜗轮、蜗杆及一套齿轮和字 轮。通常称为计度器。
2 转动元件
3 轴承 4 制动元件 51 计度器
➢转动元件：由铝制园盘和转轴组成。
驱动元件所产生的交变磁通穿过铝盘，在铝 盘上产生涡流，该涡流又和产生它的磁通相 互作用，产生电磁力驱使铝盘转动。
感应式电能表的测量机构
1 驱动元件 2 转动元件
3 轴承
4 制动元件 51 计度器
➢轴承：用于支持转轴及铝盘的重力， 轴
式中： W1—单相交流有功电量（kWh） W3—三相交流有功电量（kWh） Q3—三相交流无功电量（kvar）

电表计量培训课件

电表计量培训课件

3、从规格上可分为 ：三相三线制、三相四 线制、单相制。 4、从接线方式上可为：经互感器接入式 和直接接入式； 5、从测量精度上分可为：0.2S级 0.5S级 0.5级 1.0级 2.0级。动力计量部的《外 供能源管理规定》要求外供用户的电度表精 度不低于1.0级。
（1）型号为DDSY522C是指电子式单相预付费电能表。 （2）GB/T18460-200 GB为国家标准代号，18460为序号，2001为 标准发布日期。 （3）鲁制00000124表示山东省技术监督局颁发制造企业的计量器 具制造许可证号。 （4） ② 表示电能表的准确度为2级。NO.***表示为每块表编号。 (5）常数表示仪表记录的无功电能与相应的测试输出之间关系的值 。如果此值是脉冲数，则常数是每千瓦时1小时脉冲（1600 imp /kwh）即每小时闪烁1600次。 （6）220V表示电能表的参比电压，对电能表性能和准确度的测量 就是在这个电压下进行的，它也是电能表运行的理想电压。 （7）50Hz电能表的参比频率，是电能表运行时的额定频率。 （8） MC 这是个计量认可标记，可以作为计量表使用。 （9）5（40）A 表示电能表的基本（额定）电流和最大电流。对 直接式表的是基本电流。 （10）千瓦·时(kWh)kWh是一个国际标准的计量单位，用“千瓦· 时”来表达，是有功计量单位。
直接接入式电能表，负荷电流为50A以上时，宜 采用经电流互感器接入式的接线方式。同时应选 用过载4倍及以上的电能表。
3、电能表铭牌电流5（10）A、10（20）A、5 （40）A什么意思？有什么区别？ 括号前的电流值叫标定电流，是作为计算 负载基数电流值的，括号内的电流叫额定最大 电流，是能使电能表长期正常工作，而误差与 温升完全满足规定要求的最大电流值。 例如：5（40）5A是电能表的基本电流，40 是额定最大电流5A的选择是按照40A选择合适的 倍率出来的。 4、采用电能表与互感器配合计量（电流互感器、 电压互感器）。 电表接互感器的好处：（1）可扩大电表的测量 范围。(2)用互感器将高压、大电流与电表隔开， 保证了电表及其二次回路和工作人员的安全。

普通电能表基础知识培训教材

普通电能表基础知识培训教材
6、用户权限：三级密码管理。一级：超级用户（用户名、口令可更改，便 于厂家向供电部门移交），可进行授权二级用户、所有功能设置；二级： 设置用户，由超级用户授权（分配用户名及初始口令），可进行所有授 权功能的设置、电能表抄读；三级：根据用户不同要求设置权限。
7、费率：主要对于多费率电能表，一般至少能设置4个费率，8个时段，具 有备用时段表
2020/10/20
通断电模块
作用：控制用户停送电 内置礠保持继电器
2020/10/20
计量模块
计量原理：利用对电压和电流采样，通过计量芯片转换为实际电 能的数字数据。
单相表计量原理图
2020/10/20
计量模块
电流采样方式 1）锰铜分流器：
2020/10/20
计量模块
2）电流互感器：
2020/10/20
谢谢！
2020/10/20
时钟模块
断送电模 块
电源模块
作用： 给电表提供工作电源。 线性电源 优点：纹波小，调整率好，对外干扰小 缺点：体积大，效率较低。
开关电源： 优点：体积小，效率高。 缺点：对周围干扰强。
2020/10/20
存储模块
作用：用来存储电表参数，电量，历史数据。
时钟模块
作用：为系统提供实时时钟，做为电量冻结，费率切换的依据
2、主站：具有选择集中器并与集中器进行信息交换功能的设备。在低压电 力用户集中抄表系统中，主站包括前置机、应用服务器和数据库服务器 三个部分，而前置机则是直接和集中器进行通讯的部分。
3、前置机：负责通过各种通讯介质和集中器进行通讯的前置设备，并能在 与 主站其它部分脱离联系后（通讯部分还正常），维持系统运行的设备。
3、停电显示：电表停电后能够显示电量和相关信息（如时间、表号等）。

电能表基础知识培训

电能表基础知识培训

•
•
也称“错相”，电能表A、B、C三相中任意相接反
3）、什么是反向？
•
• • •
三相电能总功率为负时电能表判反向。
4）、什么是功率因数？ 功率因数=有功功率/总功功率 功率因数就是有功占总功（有功＋无功）的百分比，功 率因数越大，电功的有效使用率就越高。
2、互感器的作用： （1）扩大电能表的量程。电压互感器把高电压变换 成低电压，电流互感器将大电流变换成小电流。 （2）减少了仪表的制造规格。除直接接入式电能表 外，电流二次回路均以5A为主，电压二次回路均以 100V为主。 （3）隔离高电压、大电流，保证了人员和仪表的安 全。
的阻抗、端钮之间的接触电阻等。它直接影响电流互感
器的确度等级。
二、单、三相电能表常用接线
（一）、单相电能表直接接入式 （1）、接线图 （3）、向量图
· I
AO
φ
A
· U
AO
O （2）、接线原则： IAO UAO （4）、计量功率
P=U×Icosφ
=UIcosφ
当一次侧为：P1P2时，二次侧电流方向为：S1S2；
10KV或6KV,由高压电网供给，通过高、低压配电屏和降压
变压器等变、配电设备，将高压电源（一般为10 kV或6KV） 变为低压电源（三相380 V），为照明等设备供电。
2）通常低压输电方式是三相四线制，采用三根相线加零 线供电，零线由变压器中性点引出并接地，电压为380/220V， 取任意一根相线加零线构成220V供电线路供一般家庭用。 线路中相线之间的电压，称为线电压，三根相线间电压为
类别
故障情况
可能原因
1、端子烧坏：接入大电流或接线接触不良； 2、挂钩损坏：用力过大损坏； 3、外壳损坏：跌落引起 4、超过50A的电流应严格按规程进行接线，以免 由于接触不良或电流线细而在通过大电流时发热

电能表基础培训资料

电能表基础培训资料

电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。

掌握1.2电能表命名规则。

掌握1.3电能表的常见规格及一般组成。

掌握1.4电能表的行业标准。

掌握二、电能表的测量与计量量2.1 三相正弦交流电与电能表的测量量。

熟悉2.2 电能表的计量量。

熟悉2.3 三相正弦量的矢量图。

熟悉三、电能表常见名词3.1 行业术语。

熟悉3.2 与电能表有关的名词。

掌握电能表常识一、 电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。

机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。

电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。

5）性价比高，受原材料影响小。

等等。

2、 根据测量电路电流性质分可分直流电能表和交流电能表。

3、 根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。

二、电子式电能表的分类、命名规则 1、电子电能表的分类：单相电子式普通型电能表 DDS 单相电子式复费率电能表 DDSF 单相电子式预付费电能表 DDSY 单相电子式多功能电能表 DDSD 单相电子式载波电能表 DDSI 有功表 DTS/DSS三相电子式普通型(单费率)电能表 无功表 DXS1132/DXS875 有无功组合表 DTS(X)/DSS(X)三相电子式复费率电能表 DTSF/DSSF三相电子式预付费电能表 DTSY/DSSY 三相电子式多功能电能表 DTSD/DSSD2、电子式电能表的命名规则： D D S Y （XXX ） - （XX ）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。

装表接电培训课件

装表接电培训课件

1 2 3 4 5 6 7 8 9 10
（c）高压三相三线有功电能表经电流互感器、电 压互感器接线需接7根线：四根电流线、三根电压 线。
12
34
56
பைடு நூலகம்
7
1 23 4 5 6 7
2、安装要求
1、计量柜（屏、箱） （1）、63kV及以上的计费电能表应配有专
用的电流、电压互感器或电流互感器专用 二次绕组和电压互感器专用二次绕组。 （2）、35kV电压供电的计费电能表应采用 专用的互感器或电能计量柜，电能计量柜 按GB/T16934规程规定选用。 （3）、10kV及以下电力用户处的电能计量 点应采用全国统一标准的电能计量柜 （箱），低压计量柜应紧靠进线处，高压 计量柜则可设置在主受电柜后面。
接可靠、接触良好；配线整齐美观；导线 无损伤、绝缘良好。
安装示意图
（1）、二次回路接线应注意电压、电流互感 器的极性端符号。接线时可先接电流回路， 电流互感器二次回路宜按分相接线方式， 按黄、绿、红相色逐相接入。
（2）、二次回路接好后，应进行接线正确性 检查。
（3）、电流互感器二次回路每只接线螺丝只 允许接入两根导线。
c、上述三种正确接线
（a）低压三相四线有功电能表经电流互感器 接线需接10根线：六根电流线、四根电压线。
12
34
56
7
8 9 10
1 2 3 4 5 6 7 8 9 10
（b）高压三相四线有功电能表经电流互感器、电 压互感器接线需接10根线：六根电流线、四根电压 线。
12
34
56
7
8 9 10
(1) 型号含义
基本知识（一）
• 国产电能表的型号一般按下列格式表示： • 类别代号+组别代号+功能代号+设计序号+改进序号+

电能表基础知识培训ppt

电能表基础知识培训ppt
电能表的常见故障与排除
电能表不转动的故障排除
总结词
电能表不转动通常由机械或电路故障引起，需要检查并排除 。
详细描述
电能表不转动的原因可能包括轴承故障、齿轮卡住、电路故 障等。对于机械故障，可以尝试清洗轴承、更换齿轮等措施 ；对于电路故障，需要检查电路板和接线，确保正常工作。
电能表反转的故障排除
总结词
2023
电能表基础知识培训
目录
• 电能表概述 • 电能表的工作原理 • 电能表的常见故障与排除 • 电能表的基本参数与功能 • 电能表的常见问题与解决方案 • 电能表的发展趋势与展望
01
电能表概述
电能表的基本概念
电能表是用于测量电能的仪表，也称为电度表或千瓦小时表 。它测量电能消耗量，通常以千瓦小时为单位。
接线要求
安装电能表时需要按照接线图正确 连接电源线和负载线。
安全注意事项
使用电能表时需要注意安全，如避 免触电、短路等。
05
电能表的常见问题与解决方案
电能表的常见问题汇总
读数不准确
故障指示
由于长时间使用或维护不当，电能表的读数 可能变得不准确。
当电能表出现故障时，故障指示灯可能会亮 起，但有时这些指示可能不准确或不明显。
实验室用电能表则通常采用精密电能表，用于科学研 究和实验测量。
电能表的发展历程与趋势
电能表经历了从机械式到电子式、智能化的发展 过程。
电子式电能表采用电子元件和集成电路实现测量 ，精度较高，是目前使用最广泛的电能表。
机械式电能表采用机械结构实现电能测量，精度 较低，现已被淘汰。
智能化电能表则是在电子式电能表的基础上增加 了微处理器、传感器等智能化模块，可实现远程 抄表、用电监测等功能。

最新超详细实用的电能表基础知识培训

最新超详细实用的电能表基础知识培训

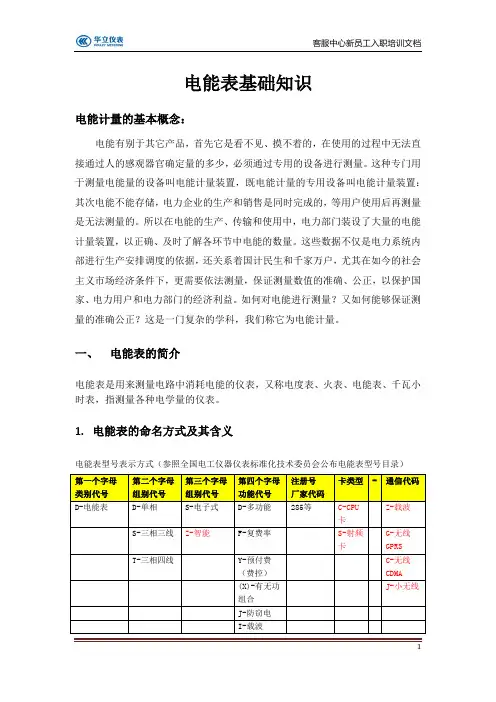

电能表基础知识电能计量的基本概念：电能有别于其它产品，首先它是看不见、摸不着的，在使用的过程中无法直接通过人的感观器官确定量的多少，必须通过专用的设备进行测量。

这种专门用于测量电能量的设备叫电能计量装置，既电能计量的专用设备叫电能计量装置：其次电能不能存储，电力企业的生产和销售是同时完成的，等用户使用后再测量是无法测量的。

所以在电能的生产、传输和使用中，电力部门装设了大量的电能计量装置，以正确、及时了解各环节中电能的数量。

这些数据不仅是电力系统内部进行生产安排调度的依据，还关系着国计民生和千家万户，尤其在如今的社会主义市场经济条件下，更需要依法测量，保证测量数值的准确、公正，以保护国家、电力用户和电力部门的经济利益。

如何对电能进行测量？又如何能够保证测量的准确公正？这是一门复杂的学科，我们称它为电能计量。

一、电能表的简介电能表是用来测量电路中消耗电能的仪表，又称电度表、火表、电能表、千瓦小时表，指测量各种电学量的仪表。

1.电能表的命名方式及其含义电能表型号表示方式（参照全国电工仪器仪表标准化技术委员会公布电能表型号目录）标牌标志包括的内容1.名称及型号（名称及型号应归口于主管部门正式颁发）。

2.标准的编号（按照国家标准规定）。

3.制造厂名及注册商标。

4.产品的编号。

5.准确度等级（置于圆圈内或以“CL.××”表示）。

6.制造年份。

7.计量单位（kW, kW.h,kvar,kvar.h）。

8.基本电流（Ib表示）和最大电流（Imax表示）。

9.相数、线数和参比电压（V）。

10.参比频率（Hz）。

11.电能表的常数。

12.标明有关功能的识别或文字。

除以上内容有其它要求的,则根据客户要求进行检验。

注意标牌是否印错、有污迹、印刷不良和字体歪斜等现象。

◆感应式电能表由固定线圈的电流与导电的可动的部件(一般为圆盘)中的感应电流相互作用，使其产生与被测电能成正比的转动的仪表。

◆电子式电能表由电流和电压作用于固态(电子)元件而产生与被测电能成正比输出的仪表。

电能表基础知识培训课件

电能表基础知识培训课件
作。
04
电能表的常见故障及处理方法
机械故障及处理方法
总结词
机械故障通常表现为转动系统 、计数系统等机械结构的问题
。
齿轮卡滞或磨损
检查齿轮是否正常转动，如有 卡滞或磨损，需更换齿轮。
轴承损坏
轴承损坏会导致转动不灵活， 需要更换轴承。
表面磨损
表面磨损会影响读数，应更换 表面或进行修复。
电子故障及处理方法
电能表的作用
总结词
电能表的主要作用是测量和记录电路中的电能消耗，为电力公司提供准确的电量 数据，有助于电力公司进行电费计算和能源管理。
详细描述
电能表的作用是测量和记录电路中的电能消耗，通过电能表的测量数据，电力公 司可以准确地计算用户的电费，并了解能源的使用情况。此外，电能表还可以帮 助电力公司进行能源管理，优化电力供应和分配，提高能源利用效率。
02
电能表的工作原理
电能表的测量原理
测量电能量
电能表用于测量电网中消耗的电 能，通过电流和电压的测量，计 算出电能值。
测量原理
电能表的测量原理基于电磁感应 定律，即当电流通过导线时，会 在导线周围产生磁场，从而产生 感应电动势。
电能表的转动原理
转动机构
电能表内部有一个转动机构，当电流 和电压通过电能表时，会产生驱动力 使转动机构转动。
工业能源管理
在工业领域，电能表将应用于能源 管理和监控系统，帮助企业实现能 源的高效利用和减少能源成本。
分布式能源管理
随着分布式能源技术的发展，电能 表将应用于分布式能源管理系统中 ，实现能源的优化配置和利用。
电能表的发展挑战与对策
技术创新
为了应对技术发展趋势的挑战， 电能表企业需要加强技术创新和 研发，提高产品的技术水平和竞

电能表计量培训知识

电能表计量培训知识

(a)
图1-6
（b)
4.2功率和电压电流的关系
4.2.1单相有功功率和电压电流的关系 有功功率是在正弦交流电路的瞬时功率在一个周期内的平均值。用以表征 将电能转换成其他形式能量的平均快慢程度。在单相电路中，有功功率p等于电 压有效值u，电流有效值i与它们之间相角差Φ余弦的乘积，即P=UIcosΦ。 4.2.2三相有功功率和电压电流的关系 三相四线平衡时有功功率 P=PA+PB+PC=3UANIAcosφ 三相三线平衡时有功功率 P=PAB+PBC= UABIAcosφ 4.3电能和功率的关系 电能，即电量是功率和时间的乘积 4.3.1单相有功电能的计算 K=Uφ+I φ+t cosφ 4.3.2三相四线有功电能的计算 K=K1+K2+K3=UU·IU·t·cosφ1+UV·IV· cosφ2+ 1+UW·IW· cosφ3=3 U φ ·I φ · cosφ 4.3.3三相三线有功电能的计算 K=K1+K2=UUV·IUV ·t·cos(30°+φ1)+ UWV·IWV ·t·cos(30°-φ2)= UL· I φ· t·cosφ
电能计量基础知识
2.电能计量的涵义
量，又称为可测时的量，它是现象，是物体或物质的可以定性区别和定量确定的一种属性。 最有广义的量和特定的量之分，广义的量是指温度、湿度、长度等，特定的量是指物体的特定 量值，如一条高速路的长度，一根导线的电阻等。量值是由数值和计量单位综合表示量的大小。 以确定量值为目的的一组操作叫测量。 计量的涵义是以法定形式和技术手段实现以单位统一和量值准确、可靠的测量。电能计量 就是在有关计量法律、法规提供实施保障的前提下，对电能进行的准确测量。电能计量包含以 下不同两层涵义： （1）由电能计量装置来确定电能量的组操作。 如由的电能量值，并以此作为电能贸易结算的依据；或企事业单位自行安装的作为电 能消耗的统计。电能计量装置确定电能量值的过程是自动完成的。 （2）为实现电能量单位的统一及其量值准确、可靠的一系列活动。

电能表基础知识培训课件

电能表基础知识培训课件

电能表的作用
总结词
电能表的主要作用是计量和监测电能的消耗，为电力公司和 用户提供准确的电量数据，有助于节约能源和降低能源消耗 。
详细描述
电能表的作用主要体现在两个方面，一是为电力公司提供准 确的电量数据，帮助电力公司进行电力调度和收费管理；二 是为用户提供实时的电量监测，帮助用户合理使用和管理电 力资源，节约能源和降低能源消耗。
电能表的分类
总结词
电能表的分类主要根据其工作原理和应用场景进行划 分，常见的分类包括机械式电能表、电子式电能表、 智能电能表等。
详细描述
根据工作原理和应用场景的不同，电能表可以分为机械 式电能表、电子式电能表、智能电能表等几种类型。机 械式电能表是最早的电能表类型，其工作原理是利用电 磁感应原理测量电流和电压；电子式电能表则是利用电 子电路和集成电路技术进行电量测量的仪表；智能电能 表则是在电子式电能表的基础上增加了更多的智能化功 能，如远程抄表、费率控制等。不同类型的电能表各有 其特点和适用场景，用户可以根据实际需求进行选择。
接线
按照接线图正确连接火线、零 线和地线，确保接线牢固，无
裸露部分。
电能表的使用注意事项
避免超载使用
电能表应避免超载使用，以免 损坏电表或引发安全事故。
定期检查
定期检查电能表的运行状况， 确保其正常工作。
保持清洁
定期清理电能表表面灰尘和污 垢，保持清洁。
注意安全
禁止在通电情况下打开电能表 ，防止触电。
电能表在运行过程中，由于内部元件 老化、损坏或外部干扰等原因，导致 计量精度下降，出现误差。
显示故障
显示屏无显示、显示不全或显示乱码 等故障，影响读数的正常读取。
通讯故障
电能表与数据采集器之间的通讯模块 出现故障，导致数据无法正常传输。

电能表基础培训资料

电能表基础培训资料

百度文库电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。

掌握1.2电能表命名规则。

掌握1.3电能表的常见规格及一般组成。

掌握1.4电能表的行业标准。

掌握二、电能表的测量与计量量三相正弦交流电与电能表的测量量。

熟悉电能表的计量量。

熟悉三相正弦量的矢量图。

熟悉三、电能表常见名词行业术语。

熟悉与电能表有关的名词。

掌握电能表常识一、 电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。

机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。

电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。

5）性价比高，受原材料影响小。

等等。

2、 根据测量电路电流性质分可分直流电能表和交流电能表。

3、 根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。

二、电子式电能表的分类、命名规则 1、电子电能表的分类：单相电子式普通型电能表 DDS 单相电子式复费率电能表 DDSF 单相电子式预付费电能表 DDSY 单相电子式多功能电能表 DDSD 单相电子式载波电能表 DDSI 有功表 DTS/DSS三相电子式普通型(单费率)电能表 无功表 DXS1132/DXS875 有无功组合表 DTS(X)/DSS(X)三相电子式复费率电能表 DTSF/DSSF三相电子式预付费电能表 DTSY/DSSY 三相电子式多功能电能表 DTSD/DSSD2、电子式电能表的命名规则： D D S Y （XXX ） - （XX ）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。

电能计量基础知识培训

电能计量基础知识培训

电能计量相关内容培训根据电气专业公司电气技术部提出的培训需求，培训基本包括以下内容：一、电能表的分类：二、测量用互感器的用途及接线方式三、电能计量装置的构成四、电能表测量各种电量的意义：五、计量器具的选用六、对电流、电压二次回路的技术要求七、电能表接线对电能计量的影响八、电能表在安装之前应确定的内容九、电能计量装置新装完工后，在送电前应检查的内容十、电能计量装置新装完工后，通电检查内容十一、检查三相三线有功电能表接线是否正确的几种简便方法：十二、检查三相四线有功电能表接线是否正确的简便方法：十三、现场带电检查错接线的设备及判断方法：十四、电能计量装置验收内容一、电能表的分类：1、从测量原理上可分为：感应式电能表（机械表）、机电一体式电能表、电子式电能表。

2、从型号上可分为：DD28（单相）、DT862（三相四线）、DS862（三相三线）、DX862（三相无功）DSSD（三相三线电子式多功能）DTSD（三相四线电子式多功能）其中第一个字母D代表电能表；第二个字母D代表单项有功、X代表三相无功、S代表三相三线有功、T代表三相四线有功；第三个字母S代表全电子式；第四个字母D代表多功能；后边的数字为系列序号。

目前我们公司在分类计量工程中曾使用过的电能表，属于全电子式多功能电能表；其型号有DTSD719、720、DTSD341。

3、从规格上可分为：三相三线制：参比电压3×100V三相四线制：参比电压3×57.7V/100V、3×220V/380V单相制：参比电压220V4、从接线方式上可分为：经互感器接入式和直接接入式；经电流互感器接入的电流规格：有：3×0.3(1.2)A3×0.5(2)A3×1.5(6)A3×5(10)A等。

直接接入的电流规格有：3×5(20)A3×10(40)A3×20(80)A等。

目前电能表的电流规格大多设计成宽负荷，例如3×5(20)A，其中5表示标定电流，(20)表示最大额定电流。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2）通常低压输电方式是三相四线制，采用三根相线加零 线供电，零线由变压器中性点引出并接地，电压为380/220V， 取任意一根相线加零线构成220V供电线路供一般家庭用。 线路中相线之间的电压，称为线电压，三根相线间电压为 380V，一般供电机使用。相线与零线之间的电压称为相电压 （220V），供居民家庭使用。
互感器分为电流互感器和电压互感器
（1）电流互感器 闭口大互感器精度等级：一般在0.2级、0.5级 开口大互感器精度等级：一般在0.5及1级下 闭口小互感器精度等级：0.1级 开口小互感器精度等级：0.5及1级以下
互感器简介及应用
大互感器常见规格有：300A/5A、400A/5A、500A/5A 、600A/5A、800A/5A、1000A/5A、 1000A/5A、 1500A/5A 2000A/5A等等；大多数二次侧电流均为5A，也有1A及2A 的。
电能表不同角度的分类
1）从规格上可分为 ：三相三线制、三相四线制、单相制。 2）从接线方式上可分为：经互感器接入式和直接接入式； 3）从测量精度上分可为：0.2S级 0.5S级 0.5级 1.0级 2.0级。动力计量部的《外供能源管理规定》要求外供用户的电度 表精度不低于1.0级。
电能表的工作原理：
二、单、三相电能表常用接线
（一）、单相电能表直接接入式
（图
·IAO
φ
·UAO
（2）、接线原则： IAO UAO
（4）、计量功率
P=U×Icosφ
=UIcosφ
当一次侧为：P1P2时，二次侧电流方向为：S1S2；
S2 S1
P1
（二）、直接接入式三相四线电能表的接线
*
*
张仁阳
目录
电能计量的基本知识 单、三相电能表常用接线 单、三相电能表错误接线举例 电能计量装置的安装设计原则 电能计量装置的故障
一、电能计量装置基本知识
（一）、电能计量装置的概念
电能计量装置：是由电能表、互感器（电流互感器、 电压互感器）、电能表到互感器的二次回路三部分组 成。
（二）、各部分的作用分别为：
1）交流电，是指大小和方向随时间作周期性变化的一种 电流。它的最基本的形式是正弦电流，电流呈现波浪形变 化，我国交流电供电的标准频率规定为50赫兹。供电电源 为降低线路损耗采用高压输电，因此社区进线电压一般为 10KV或6KV,由高压电网供给，通过高、低压配电屏和降压 变压器等变、配电设备，将高压电源（一般为10 kV或6KV） 变为低压电源（三相380 V），为照明等设备供电。
小互感器常见规格有：5A/2.5mA、50A/25mA、 100A/50mA、20A/10mA、300A/100mA、 400A/100mA等 等，以上型号，是公司常用互感器型号。
互感器简介及应用
互感器简介及应用
3、二次回路的作用
电流二次回路是指电流互感器二次线圈、电能表的 电流线圈以及连接二者的导线所构成的回路。电流互感 器的二次负载包括二次连接导线阻抗、电能表电流线圈 的阻抗、端钮之间的接触电阻等。它直接影响电流互感 器的确度等级。
3、有功功率和无功功率的计量.
• 有功功率是实际消耗的功率。P=UIcosφ 无功功率是与电源交换的功率。Q=UIsinφ
• 例：U=220V I＝20A φ＝60°
• 有功功率P=UIcosφ＝ 220V*20A*cos60°=2.2KW
• 无功功率Q=UIsinφ＝ 220V*20A*sin60°=3.81KW
2、什么是有功功率？什么是无功功率？
1、有功功率: 在交流电路中，电源在一个周期内发出瞬时功率的平均值(或 负载电阻所消耗的功率)，称为“有功功率”。 2、无功功率: 在具有电感或电容的电路中，在每半个周期内，把电源能量变 成磁场(或电场)能量贮存起来，然后，再释放，又把贮存的磁场 （或电场）能量再返回给电源，只是进行这种能量的交换，并没 有真正消耗能量，我们把这个交换的功率值，称为" 无功功率"
• 3）、什么是反向？
• 三相电能总功率为负时电能表判反向。
• 4）、什么是功率因数？
•
功率因数=有功功率/总功功率
• 功率因数就是有功占总功（有功＋无功）的百分比，功 率因数越大，电功的有效使用率就越高。
2、互感器的作用： （1）扩大电能表的量程。电压互感器把高电压变换 成低电压，电流互感器将大电流变换成小电流。 （2）减少了仪表的制造规格。除直接接入式电能表 外，电流二次回路均以5A为主，电压二次回路均以 100V为主。 （3）隔离高电压、大电流，保证了人员和仪表的安 全。
** * *
* *
* *
* *
UA IA
1、电能表的作用：也叫电度表，是电能计量装置的核心， 是计量负载消耗的或电源发出的电能。
电能表型号：1位D-电能表；2位表示相线：D-单相、S三相三线有功、T-三相四线有功； D-多功能
电能表铭牌：以创力电能表DTS7281D型为例，220V表 示额定电压，1.5(6)A表示额定电流为1.5A，最大电流为 6A，50HZ表示额定频率，1600ipm/kw.h表示计1600个 脉冲为一度电。
• 1）、什么是断相？
•
电能表在正常工作过程中丢失1相或者2相电压称为断相。不
影响未断相相计量。通过读取计量芯片中的电压有效值与参
考电压进行比较，如果采样电压低于参考电压持续5秒，CPU
将输出一低电平驱动断相指示灯亮，实现断相指示功能。
• 2）、什么是逆相序？
•
也称“错相”，电能表A、B、C三相中任意相接反
VA
电
VB
压
取
VC
样
IA
电
IB
流
取
IC
样
A N
专用
测量
电能
处理
转换
单元
芯片
系统
电源
工作原理框 图1
RS232、RS485接口 LCD液晶显示
历史存储芯片器 LED告警指示灯输出
全失压检测电路
1、什么叫交流电及三相四线制的特点?
1）电能的单位是“千瓦时”（kWh），俗称“度”。（举 例说明：例如一个电饭煲，它的说明书上标注1000W220V， 那么这个电饭煲的额定电压为：220V,额定功率为：1000w。 在用电器的额定电压220V，通电1小时，就消耗1度电，假如 1度电是1块钱，那么用电器工作一小时的电费就是1块钱。）
