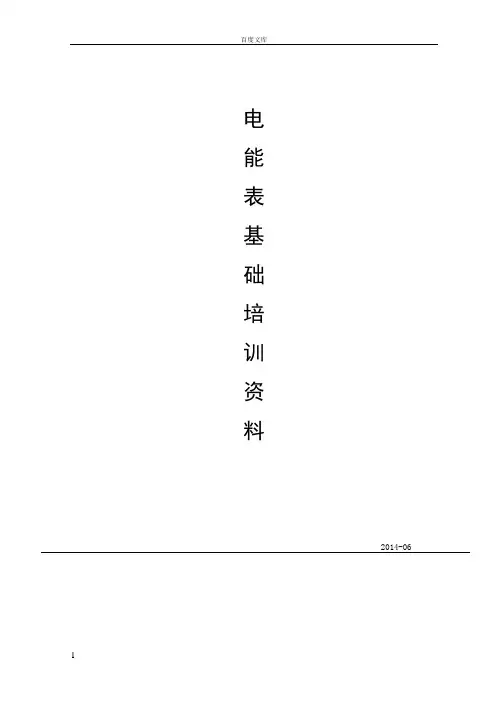

百度文库电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。
掌握1.2电能表命名规则。
掌握1.3电能表的常见规格及一般组成。
掌握1.4电能表的行业标准。
掌握二、电能表的测量与计量量三相正弦交流电与电能表的测量量。
熟悉电能表的计量量。
熟悉三相正弦量的矢量图。
熟悉三、电能表常见名词行业术语。
熟悉与电能表有关的名词。
掌握电能表常识一、 电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。
机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。
电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。
5）性价比高，受原材料影响小。
等等。
2、 根据测量电路电流性质分可分直流电能表和交流电能表。
3、 根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。

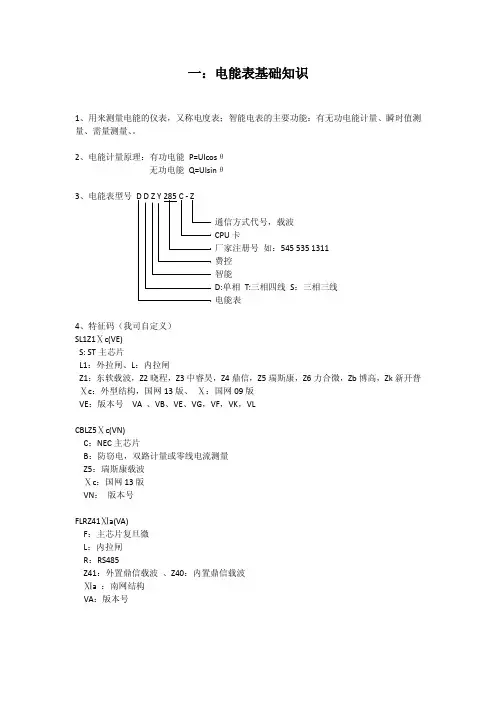

二、电子式电能表的分类、命名规则 1、电子电能表的分类：单相电子式普通型电能表 DDS 单相电子式复费率电能表 DDSF 单相电子式预付费电能表 DDSY 单相电子式多功能电能表 DDSD 单相电子式载波电能表 DDSI 有功表 DTS/DSS三相电子式普通型(单费率)电能表 无功表 DXS1132/DXS875 有无功组合表 DTS(X)/DSS(X)三相电子式复费率电能表 DTSF/DSSF三相电子式预付费电能表 DTSY/DSSY 三相电子式多功能电能表 DTSD/DSSD2、电子式电能表的命名规则： D D S Y （XXX ） - （XX ）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。
