新时达STEP系统调试说明

STEP机器人操作安全手册-新时达机器人STEP 机器人操作安全手册新时达机器人一、机器人操作前的准备工作1、环境检查在操作新时达机器人之前，必须对工作环境进行全面检查。

确保工作区域整洁，无杂物堆积，地面平整且干燥，以防止滑倒和绊倒事故。

同时，要保证工作区域有足够的照明，以便操作人员能够清晰地看到机器人的动作和周围的情况。

2、机器人检查仔细检查机器人的外观，查看是否有损坏、松动的部件或线缆。

检查机器人的关节运动是否灵活，有无异常噪音或卡顿现象。

确保机器人的控制系统、传感器和执行器等部件正常工作。

3、工具和设备准备根据操作任务的需要，准备好相应的工具和设备，并确保其处于良好的工作状态。

同时，要熟悉这些工具和设备的使用方法和安全注意事项。

4、人员培训所有参与新时达机器人操作的人员，都必须经过专业的培训，了解机器人的工作原理、操作方法和安全规程。

只有通过考核并获得相关资质的人员，才能进行机器人的操作。

二、机器人操作中的安全注意事项1、保持安全距离在机器人运行过程中，操作人员必须与机器人保持足够的安全距离。

严禁靠近正在运动的机器人手臂或其他部件，以免发生碰撞和挤压事故。

2、禁止随意触摸未经授权，任何人不得随意触摸机器人的控制面板、按钮和线缆等部件。

避免因误操作导致机器人失控或发生故障。

3、注意警示标识机器人工作区域通常会设置各种警示标识，如“危险区域”、“禁止入内”等。

操作人员必须严格遵守这些标识的指示，不得擅自进入警示区域。

4、避免多人操作为了避免操作指令混乱，同一时间内只能由一名经过授权的操作人员对新时达机器人进行操作。

5、监控机器人状态在操作过程中，操作人员要时刻监控机器人的运行状态，包括运动轨迹、速度、负载等参数。

一旦发现异常情况，应立即停止机器人的运行，并进行检查和处理。

三、机器人编程与调试中的安全措施1、离线编程在进行机器人编程时，尽量采用离线编程的方式。

这样可以在不影响机器人实际运行的情况下，对程序进行编写、修改和优化，降低安全风险。

一.新时达电梯调试注意事项所有进行电梯安装、调试必须注意安全，遵守安全操作规范。

二.电梯运行舒适感相关的因素主要有：1. 机械因素;(导轨垂直度、表面平整、连接处、导靴松紧，钢丝绳张力均匀等)2. 运行曲线相关参数设置;(加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等)3. 矢量控制相关PI参数设置。

(比例增益，积分时间等)如果机械系统方面存在着问题，主板参数和变频器参数也只能是使舒适感更好一些，而无法根本改变机械缺陷。

三.舒适感的性能指标1. 电梯起动舒适感起动是否平稳，有无台阶感、振动等;2. 电梯高速运行中舒适感高速运行是否平稳，有无振动、晃动等;3. 电梯停车舒适感平层停车是否平稳可**有无制动感、振动等;以上三点舒适感须作重点考虑并调试。

四、电梯调试流程概述及要点1. 线路检查，包括：通电前线路检查，通电后线路检查2. 曳引机整定旋编安装，参数设置，曳引机自整定3. 慢车运行安全回路，门锁回路，上、下限位，上、下强慢4. 井道学习井道各开关，平层感应器，井道学习，井道学习数据保存5. 快车运行单层、双层、多层、顶层、底层运行，冲顶沉底试验6. 舒适感调试机械调整，运行曲线设定，速度环PI值，(电流环PI值)7. 功能检查按合同要求逐一测试各项标准功能和特殊功能，8. 平层调整平层精度测量记录，平层感应器插板调整，相应平层参数调整五.标准参数在实践中，我们总结出了一套标准参数，这就是下面我们所说的推荐参数，效果比较理想。

模拟量速度给定舒适感的调试一. SM-01主板相关参数的调整电梯准备运行，先打开抱闸，经F16(打开抱闸机械延时时间)后，开始按S曲线运行：起动起动过渡时间T0 匀加速F0 加速末过渡时间T1 匀速运行初减速过渡时间T2 匀减速F1 平层信号检测减速停车过渡时间T3 消号停车，经F17(释放抱闸机械延时时间)后，抱闸、开门。

参数号参数名称推荐值及范围参数范围F16 抱闸延时1 10(5～12) 电梯起动时，先打开抱闸，经过此延时后才给出速度。

F209
10
低速积分ASR I2
F04
1.1
S曲线T2（减速初S弯角时
间T2）
F210
120
中速比例ASR P3
F05
1.6
S曲线T3（减速末S弯角时
间T3）
F211
30
中速积分ASR I3
F14
9.0
关门延时1（响应召唤时）
F212
140
高速比例ASR P4
F15
9.0
关门延时2（响应指令时）
F213
通过手持操作器登记电梯运行如果试运行的时候不想让电梯开关门可以把主板的f165设置2单层双层多层逐层运行如果上行的时候电梯不到平层增大f56冲过平层减小f56一般情况下10相当于100mm

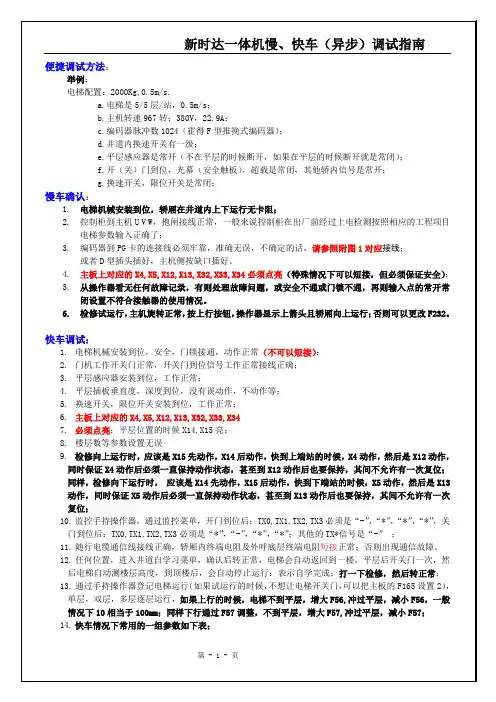

便捷调试方法：
举例：
电梯配置：2000Kg,0.5m/s.
a.电梯是5/5层/站，0.5m/s；
b.主机转速967转；380V，22.9A；
c.编码器脉冲数1024（霍得F型推挽式编码器）；
d.井道内换速开关有一级；
e.平层感应器是常开（不在平层的时候断开，如果在平层的时候断开就是常闭）；
f.开（关）门到位，光幕（安全触板），超载是常闭，其他轿内信号是常开；
g.换速开关，限位开关是常闭；
慢车确认：
1.电梯机械安装到位，轿厢在井道内上下运行无卡阻；
15.调试完毕。
附图1
14.快车情况下常用的一组参数如下表；
F
菜单
参数
设置
说明
F
菜单
参数
设置
说明
F00
0.35
加速斜率
F206
70
低速比例ASR P1
F01

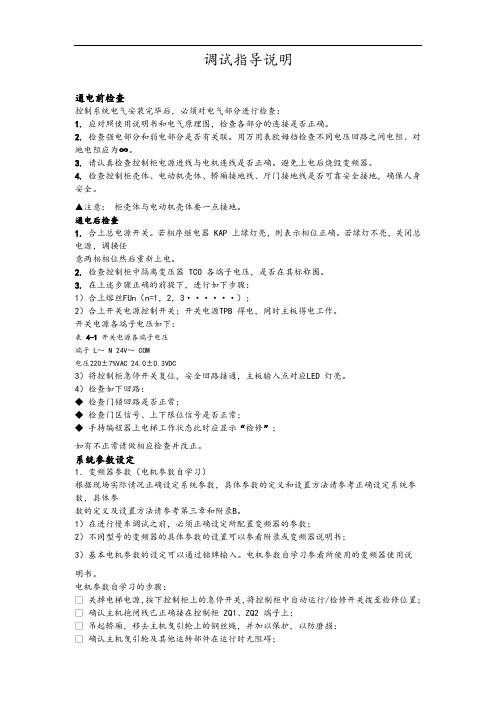

调试指导说明通电前检查控制系统电气安装完毕后，必须对电气部分进行检查：1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁变频器。

4. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。

▲注意：柜壳体与电动机壳体要一点接地。

通电后检查1. 合上总电源开关。

若相序继电器 KAP 上绿灯亮，则表示相位正确。

若绿灯不亮，关闭总电源，调换任意两相相位然后重新上电。

2. 检查控制柜中隔离变压器 TCO 各端子电压，是否在其标称围。

3. 在上述步骤正确的前提下，进行如下步骤：1）合上熔丝FUn（n=1，2，3······）；2）合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。

开关电源各端子电压如下：表4-1 开关电源各端子电压端子 L～ N 24V～ COM电压220±7%VAC 24.0±0.3VDC3）将控制柜急停开关复位，安全回路接通，主板输入点对应LED 灯亮。

4）检查如下回路：◆检查门锁回路是否正常；◆检查门区信号、上下限位信号是否正常；◆手持编程器上电梯工作状态此时应显示“检修”；如有不正常请做相应检查并改正。

系统参数设定1．变频器参数（电机参数自学习）根据现场实际情况正确设定系统参数，具体参数的定义和设置方法请参考正确设定系统参数，具体参数的定义及设置方法请参考第三章和附录B。

1）在进行慢车调试之前，必须正确设定所配置变频器的参数；2）不同型号的变频器的具体参数的设置可以参看附录或变频器说明书；3）基本电机参数的设定可以通过铭牌输入。

电机参数自学习参看所使用的变频器使用说明书。

电机参数自学习的步骤：关掉电梯电源，按下控制柜上的急停开关，将控制柜中自动运行/检修开关拨至检修位置； 确认主机抱闸线已正确接在控制柜 ZQ1、ZQ2 端子上；吊起轿厢，移去主机曳引轮上的钢丝绳，并加以保护，以防磨损；确认主机曳引轮及其他运转部件在运行时无阻碍；跨接线：保证安全回路102-114 为通路，门锁回路120-118 为通路；将主板上的输出接触器Y0，Y1，Y2，Y3 和其公共端上对应的线拆下，并作好标记，合并在一起，用绝缘胶带缠好，以防短路。

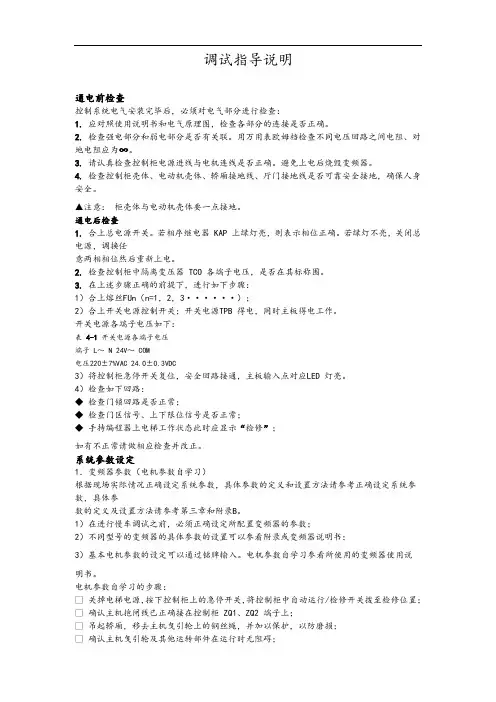

调试指导说明通电前检查控制系统电气安装完毕后，必须对电气部分进行检查：1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁变频器。

4. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。

▲注意：柜壳体与电动机壳体要一点接地。

通电后检查1. 合上总电源开关。

若相序继电器KAP 上绿灯亮，则表示相位正确。

若绿灯不亮，关闭总电源，调换任意两相相位然后重新上电。

2. 检查控制柜中隔离变压器TCO 各端子电压，是否在其标称X围内。

3. 在上述步骤正确的前提下，进行如下步骤：1）合上熔丝FUn（n=1，2，3······）；2）合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。

开关电源各端子电压如下：表4-1 开关电源各端子电压端子L～N 24V～电压220±7%VAC 24.0±0.3VDC3）将控制柜急停开关复位，安全回路接通，主板输入点对应LED 灯亮。

4）检查如下回路：◆检查门锁回路是否正常；◆检查门区信号、上下限位信号是否正常；◆手持编程器上电梯工作状态此时应显示“检修”；如有不正常请做相应检查并改正。

系统参数设定1．变频器参数（电机参数自学习）根据现场实际情况正确设定系统参数，具体参数的定义和设置方法请参考正确设定系统参数，具体参数的定义与设置方法请参考第三章和附录B。

1）在进行慢车调试之前，必须正确设定所配置变频器的参数；2）不同型号的变频器的具体参数的设置可以参看附录或变频器说明书；3）基本电机参数的设定可以通过铭牌输入。

电机参数自学习参看所使用的变频器使用说明书。

电机参数自学习的步骤：关掉电梯电源，按下控制柜上的急停开关，将控制柜中自动运行/检修开关拨至检修位置；确认主机抱闸线已正确接在控制柜ZQ1、ZQ2 端子上；吊起轿厢，移去主机曳引轮上的钢丝绳，并加以保护，以防磨损；确认主机曳引轮与其他运转部件在运行时无阻碍；跨接线：保证安全回路102-114 为通路，门锁回路120-118 为通路；将主板上的输出接触器Y0，Y1，Y2，Y3 和其公共端上对应的线拆下，并作好标记，合并在一起，用绝缘胶带缠好，以防短路。

、调试流程框图……………………………………………………………………………………………：功能参数表………………………………………………………………………………………：故障代码说明重要提示：调试流程框图通电前检查控制系统电气线路安装完毕后，通电前必须对电气部分进行检查：应对照电气图纸，检查各部分的连接是否正确。

送电检查）检查控制柜内所有熔断器，）确认所有接线均正确无误后，将手持服务器连接至主板的控制柜开关拨到“检修”2.4V(2.2~2.5V)TXV+ TXV- TXA+ TXA-设置主板参数）控制系统正常通电后，为了方便接下来的调试，建议首先参照本手册附录值将全部参数设置一遍。

个别需根据实际情况调整的参数，可在相应步骤中根据具体的合同值或者参数名称电梯额定速度电机额定转速预设总层数检修速度驱动控制器规格减速开关级数井道自学习速度电机原点自学习将曳引机钢丝绳安全脱离曳引轮，电梯参数按表确认变频器输出相序UVW与电机相序对应，编码器连接正确，编码器屏蔽线已可靠固定整定完成后自动退到主菜单，抱闸在电机原点自学习完成之后，由于一个方向溜车的现象。

所以必须重新检查和设置合适的可以参照下表进行设置：慢车试运行及检修运行检查）通过慢车试运行的程序来检查电梯运行指令的方向与电机实际转动方向是否正确一致，试时电梯无法预知的转动而导致的损害。

） 检修运行检查通过以上步骤的调整，异，如果空载电流或者速度差异偏大，则必须在电梯带负载运行前重新校正。

以尽量避免由于电机检修单梯=== 00000018 = 挂上钢丝绳进行井道检修运行检查，逐层检查各层厅门，不得与轿厢部件干涉碰撞通讯线路检查确认一体机主板CAN1图8.1 SM-02-D板通讯终端电阻设置，按上或下按钮调整图8.2 SM-04-HRF板通讯终端电阻设置调整门机和光幕）断开控制柜SAD2）调整厅、轿门相关机械部件，确保不带电时开关门自由顺畅；监视状态井道楼层数据学习平层装置位置调整）轿厢与厅门地坎保持水平时，平层插板的上端高出下平层开关、下端低于上平层开关的长度均是采用压导板经此两孔将隔磁板安装于平层位置的导轨上须保证每层的隔磁板均居中于磁感应器内，以免轿厢运行时造成碰撞！注：上平层开关安装在下面，而下平层开关安装在上面。

新时达现场调试指导性文件(iAStar-S3电梯专用变频器) 编制编制日期 2009年4月现场调试指导性文件STEP ?(iAStar-S3电梯专用变频器) 页码标准编号 STEPiAStar-S3电梯专用变频器调试指导性文件 iAStar电梯专用变频器配有以下PG卡(AS.T002配推挽或者集开编码器;AS.T007配SINCOS编码器;AS.T010配带UVW相编码器)高级菜单A参数A01 软件版本号 99.99参数初始化;99.98清除故障代码;88.88不检测变频器风扇;88.89检测变频器风扇例版本号445.01 从左到右第一位:电压等级 4=400V 2=200V第二位:硬件号第三位:功率等级0=2.2 1=3.7 2=5.5 3=7.5 4=115=15 6=18.5 7=22 8=30 9=37第四，五位软件版本A02 选择语言 0 英语 1 汉语A03 同步电机整定 4 相位整定 0 正常运行状态同步电机自整定步骤:1。

轿箱内加半载2(将参数C02=0，C13=1。

3(将参数A03=44(检修运行，抱闸会打开，电机中注入电流，微微转动。

5(整定完成后，变频器运行信号会自动撤消，抱闸会合上，此时观察到A03还是4，切换到其它参数后再切换回来，A03变3，说明整定完成，将A03=0后可以正常运行。

6(整定好的参数记录在E11中，建议整定5次以上，角度相差10度之内说明整定没有问题。

注意:A03=4:电机自整定自整定时自动辨识编码器的幅值和中心偏移量。

B14、B15对应编码器A、B相的中心值，标准值为33000左右。

进入自整定时，B14、B15为标准值，整定完成后显示测量值。

测量值与标准值的偏差在1000以内可认为合格;自整定结束，如整定成功，A03=3;手动将A03=0;如采用这组修正值，需将A03=7;采用标准值，需将A03=8;A03=7 采用编码器修正值设置A03=7后A03自动归0。

附加轴系 统坐标系 用户定义 坐标系 机器人工 具坐标系
3
上海新时达电气股份有限公司
World坐标系：固定的直角（笛卡尔）坐标系 Base坐标系：与机器人底座固连的笛卡尔坐 标系 用户自定义坐标系：用户定义的工作台坐标 系或工件坐标系，也是固定的 工具坐标系：与机器人工具固连的笛卡尔坐
EFSYS。其顺序与配置界面中配置的变位机系统顺序相一致。 导轨系统参考坐标系为ERSYS。有且仅有一个导轨系统。
17
上海新时达电气股份有限公司
机器人附加轴操作与编程
带附加轴系统的示教器程序编写
当配置了附加轴系统后，
在示教器程序界面中新建
参考坐标系语句时，备选 项中就会自动出现相应的
附加轴系统坐标系。 Refsys（EAsys），表示当
标系，随机器人的运动而改变。
附加轴坐标系：与外部附加轴系统固连的笛 卡尔坐标系，随附加轴的改变而变化。 关节坐标系：机器人各关节上固定的坐标系， 用于确定机器人的关节角。
4
上海新时达电气股份有限公司
附加轴系统简介
附加轴（外部轴）是除机器人本体以外，为扩展机器人功能或机器人工作空 间额外增加的轴。附加轴根据控制源可以分为异步轴和同步轴。异步轴由控 制柜或外部直接控制，处理较简单，一般不与机器人进行耦合运动；同步轴 由机器人控制器直接控制，可与机器人进行耦合或非耦合的运动，例如变位 机轴和导轨。（注，不同的机器人厂商对附加轴的分类以及定义可能不同） 根据附加轴的组成，可定义不同的附加轴系统。例如一个二轴的变位机，可 以定义为一个附加轴系统，该系统中包含两根附加轴。 耦合与非耦合的说明：耦合是指附加轴的运动会引起机器人的同步运动，非 耦合是指附加轴的运动不会引起机器人运动。机器人与附加轴是否做耦合运 动取决于所选择的参考坐标系。在关节坐标系下，附加轴的运动不会引起机 器人的运动，他们可以独立运动，互不干涉；在笛卡尔坐标系下，附加轴的 运动可能会引起机器人的运动，即机器人的运动始终保证其相对参考坐标系 的位姿不变。

STEP串行调试注意事项串行系统调试说明（以F板为例）一．电梯调试注意事项所有进行电梯安装、调试必须注意安全，遵守安全操作规范。

二．电梯运行舒适感相关的因素主要有：1．机械因素；（导轨垂直度、表面平整、连接处、导靴松紧，钢丝绳张力均匀等）2．运行曲线相关参数设置；（加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等）?3．矢量控制相关PI参数设置。

（比例增益，积分时间等）匀加速F0??????F16 抱闸延时1 10（5～12）电梯起动时，先打开抱闸，经过此延时后才给出速度。

一般不调，起动时有明显延时即可。

如果带闸起动，则调大此延时；如果起动有倒溜，可适当调小。

F17 抱闸延时2 5（5～12）电梯停止时，先降为零速，经过此延时后才合上抱闸。

一般不调，停车时有明显延时即可。

如果抱闸动作太快，停车太急，可适当调大；如果抱闸太慢，停车回溜，可适当调小，也可调抱闸机械结构。

F0 加速斜率a1 50（40～65）此值越小，加速越平稳，太小则效率不高。

越大加速越急：①太急则用户感觉不太舒适，②太急易引起变频器出现“OC”过电流故障。

一般1m/s为40；1.5～1.8m/s为50；2.0m/s为60较为合适。

F1 减速斜率a2 50（40～65）此值越小，减速越平稳，太小则效率不高；越大减速越急：①太急则用户感觉不太舒适，②太急易引起变频器出现“OV”过电压故障。

一般1m/s为40；1.5～1.8m/s为50；2.0m/s为60较为合适。

F2 S曲线T0 130（130～160）T0：起动到加速段初的过渡时间曲线，调大起动更平稳。

此时段电梯速度很低，太长易出现电动机拖不动电梯的现象致使变频器出现“PGO”故障，或过电流“OC”故障，尤其轿厢重载满载时。

F3 S曲线T1 110（100～120）T1为加速段末到最高速度间的过渡时间曲线，T2为最高转速到减速段初的过渡时间曲线。

T1和T2对舒适感没有明显的影响，一般不调。

调试指导说明通电前检查控制系统电气安装完毕后，必须对电气部分进行检查：1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。

用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

3. 请认真检查控制柜电源进线与电机连线是否正确。

避免上电后烧毁变频器。

4. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。

▲注意：柜壳体与电动机壳体要一点接地。

通电后检查1. 合上总电源开关。

若相序继电器KAP 上绿灯亮，则表示相位正确。

若绿灯不亮，关闭总电源，调换任意两相相位然后重新上电。

2. 检查控制柜中隔离变压器TCO 各端子电压，是否在其标称范围内。

3. 在上述步骤正确的前提下，进行如下步骤：1）合上熔丝FUn（n=1，2，3······）；2）合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。

开关电源各端子电压如下：表4-1 开关电源各端子电压端子L～N 24V～COM电压220±7%VAC 24.0±0.3VDC3）将控制柜急停开关复位，安全回路接通，主板输入点对应LED 灯亮。

4）检查如下回路：◆检查门锁回路是否正常；◆检查门区信号、上下限位信号是否正常；◆手持编程器上电梯工作状态此时应显示“检修”；如有不正常请做相应检查并改正。

系统参数设定1．变频器参数（电机参数自学习）根据现场实际情况正确设定系统参数，具体参数的定义和设置方法请参考正确设定系统参数，具体参数的定义及设置方法请参考第三章和附录B。

1）在进行慢车调试之前，必须正确设定所配置变频器的参数；2）不同型号的变频器的具体参数的设置可以参看附录或变频器说明书；3）基本电机参数的设定可以通过铭牌输入。

电机参数自学习参看所使用的变频器使用说明书。

电机参数自学习的步骤：关掉电梯电源，按下控制柜上的急停开关，将控制柜中自动运行/检修开关拨至检修位置； 确认主机抱闸线已正确接在控制柜ZQ1、ZQ2 端子上；吊起轿厢，移去主机曳引轮上的钢丝绳，并加以保护，以防磨损；确认主机曳引轮及其他运转部件在运行时无阻碍；跨接线：保证安全回路102-114 为通路，门锁回路120-118 为通路；将主板上的输出接触器Y0，Y1，Y2，Y3 和其公共端上对应的线拆下，并作好标记，合并在一起，用绝缘胶带缠好，以防短路。

STEP 机器人操作安全手册
STEP 机器人操作安全手册
产品系列：全系列 出版状态：标准 产品版本：B
中国上海新时达机器人有限公司全权负责本控制系统使用说明书 的编制、印刷。 版权所有，保留一切权利。 没有得到上海新时达机器人有限公司的许可，任何单位和个人不 得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何 形式（包括资料和出版物）进行传播。 版权所有，侵权必究。内容如有改动，恕不另行通知。 All Copyright© reserved by Shanghai STEP Robot Co., Ltd., China. Shanghai STEP Robot Co., Ltd. authorizes in the documenting, printing to this robot control manual. All rights reserved. The information in this document is subject to change withoutprior notice. No part of this document may in any form or by any means(electronic,mechanical,micro-coping,photocopying,recording or otherwise)be reproduced, stored in a retrial system or transmitted without prior written permission from Shanghai STEP Robotics Co., Ltd.
1.1 规章总则 ...............................................................................................................................1 1.2 规章要求 ...............................................................................................................................1 1.3 责任说明 ...............................................................................................................................1

2，输入或校对在使用无齿轮主机时的编码器参数：3，校对轿箱的一些载重信息，惯量信息
4.定义数字输出口功能量。

2.13无齿轮电机的定位
此项操作应该使主机脱开钢丝，打开抱闸，吸合SW接触器。

动底座使6毫米的间隙存在。

25.2闸锁轮后端的弹簧长度应设定为30毫米。

2.26调整厅门门头的闸锁盒
2.26.1松开把闸锁盒固定在门头上的2个螺栓，左右移动闸锁盒，使锁舌与闸锁
门钩的间隙为1和2毫米。

2.26.2在门头与闸锁盒之间垫垫片，使其保持2~3毫米间隙。

2.26.3清理每层厅门地坎，并检查厅门立柱内金属棒与圆套是否存在较大摩擦。

2.26.4检查门头钢丝绳的张紧程度是否适当。

2.27调整轿顶光电开关和井道隔光板
2.27.1OH1000MRL（1.0m/s）轿顶光电开关和隔光插板的安装方法和安装尺寸如
下图所示。

加图井道插板需要更换
2.27.1.1往轿厢内放入平衡负载(大约45%的负载)。

2.27.1.2将电梯开到每层的平层位置（此时轿门地坎和厅门地坎处于同一平面
上），调整门区光电开关DZ的隔光板，使门区光电开关DZ刚好位于
隔光板的中间，否则将影响电梯的平层精度。

进入以下菜单以后可以通过MR0的参数修改调整加减速度和加加速度
以下菜单进行PI调节
1为高速用2为中速用3为低速用0为SPEED0使用。

用于PI切换的速度点请参考下一个菜单。

安全标记
本使用说明书中，与安全相关的内容，使用下列标记。附有安全标记的叙述、 内容重要，请务必遵守。
！危险 错误使 错误使用时，会引起危险，可能导致人身轻度或重度伤害
和设备损坏。
重要 用户需要遵守和重点注意的部分。
I
SPD-12-00-B
上海新时达机器人有限公司
3.2.1 设置 .................................................................................................................................... 8 3.2.2 用户管理 ............................................................................................................................ 9 3.2.3 配置 .................................................................................................................................. 11 3.2.4 回零 .................................................................................................................................. 14 3.2.5 IO 监视 .............................................................................................................................. 19 3.3 工作空间和信号配置界面 ...................................................................................................... 22 3.3.1 工作空间配置................................................................................................................... 23 3.3.2 信号配置 .......................................................................................................................... 30 3.4 变量维护界面.......................................................................................................................... 39 3.4.1 基本变量设置................................................................................................................... 39 3.4.2 坐标系设置....................................................................................................................... 42 3.4.3 工具设置 .......................................................................................................................... 50 3.5 工程界面.................................................................................................................................. 60 3.5.1 功能描述 .......................................................................................................................... 60 3.5.2 界面描述 .......................................................................................................................... 60 3.6 程序界面.................................................................................................................................. 65 3.6.1 功能描述 .......................................................................................................................... 65 3.6.2 界面描述 .......................................................................................................................... 66 3.6.3 程序显示 .......................................................................................................................... 67 3.7 机器人位置界面 ...................................................................................................................... 70 3.7.1 功能描述 .......................................................................................................................... 70

PLC 功能使用说明书
STEP 机器人 PLC 功能使用说明书
适用机型：全系列 出版状态：标准 产品版本：A
中国上海新时达机器人有限公司全权负责本控制系统用户操作及 编程指南的编制、印刷。 版权所有，保留一切权利。 未得到上海新时达机器人有限公司的许可，任何单位和个人不得 擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形 式（包括资料和出版物）进行传播。 版权所有，侵权必究。内容如有改动，恕不另行通知。 All Copyright© reserved by Shanghai STEP Robotics Co., Ltd, China. Shanghai STEP Robotics Co., Ltd. authorizes in the documenting, printing to this robot control manual. All rights reserved. The information in this document is subject to change withoutprior notice. No part of this document may in any form or by any means(electronic,mechanical,micro-coping,photocopying,recording or otherwise)be reproduced, stored in a retrial system or transmitted without prior written permission from Shanghai STEP Robotics Co., Ltd.
内容说明
本说明书内容会有补充和修改，请经常留意我公司网站，更新说明书。我公 司网址：。

新时达一体机控制系统各功能模式设置汇总1．模拟量速度曲线配置 :F0：加速斜率， F1：减速斜率， F2：S 曲线 T0， F3：S 曲线 T1，F4：S 曲线 T2， F5：S 曲线 T3。

2. 基本参数配置 :F6：电梯额定速度,F7：电机额定转速,F8：编码器每转脉冲数 ,F11:总楼层数。

3. 启动和停车时序参数 :F16 开闸延时 :从变频器运行信号给出到开始打开报闸的延时时间F17 抱闸延时 :从开始上抱闸到去除变频器运行方向的延时F58 启动曲线延时 :从打开抱闸到速度曲线给出的延时时间F59 速度到 0 后经过 F59 时间上抱闸 .F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间4 并联群控参数设置 :F23 ：并联模式设 3 互为并联方式 .设 2 为群控方式 .F181：互为并联电梯编号 ,设 0 为主梯 ,设 1 为副梯 .5 输入类型设置 :F25 X0-X15 常开常闭设定F26 X16-X25 常开常闭设定F27 TX0-TX15 常开常闭设定F28 TX16-TX19 常开常闭设定6 服务层站设置 :F29 设置 1-16 层停靠F30 设置 17-32 层停靠F31 设置 33-48 层停靠7 一体化驱动控制器规格选择参数 :F32：5.5kw 设 0; 7.5kw 设 1；11kw 设 2; 15kw 设 3；18.5kw 设 4; 22kw 设 5；30kw 设 6; 37kw 设 7；8 自动运行设置 :F33 自动运行间隔F34 自动运行次数设置完 F33 和 F34 后请在轿内登记指令信号来触发自动运行功能9 抱闸开关检测 :F36 设 0 无抱闸开关检测设 1 中国地区标准设 2 香港地区标准10 司机外呼蜂鸣闪烁功能 :F43 设 0 无蜂鸣无闪烁设 1 有蜂鸣无闪烁设 2 无蜂鸣有闪烁设 3 有蜂鸣有闪烁11 串行通讯地址 :F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板 .12 设置开门 :F50 开门允许 1-16 层.F51 开门允许 17-32 层.F52 开门允许 33-48 层.F53 后门允许 1-16 层.F54 后门允许 17-32 层.F55 后门允许 33-48 层.13 KMC 检测模式 :F60 ：设 0 KMC 前置 ,常通 ,不检测 .设 1 KMC 前置 ,常通 ,粘连检测 .设 2 KMC 前置 ,每次运行后通断 ,粘连检测 .设 3 KMC 后置 ,每次运行后通断 ,粘连检测 .14 打滑保护时间限制 :F62快车全程运行加 10S 和 45S 取小值范围在 20S-45S 之间15 楼层显示代码 :F65-F112：对应 1-48 层楼层显示16 强迫关门开门保持时间 :F117：强迫关门或者开门保持按钮(TX18) 按过后的开门保持时间设定值17 残疾人开门保持时间 :F118：残疾人开门保持时间设定值18 防捣乱功能 :F120：设 0 无此功能设 1 按光幕动作计算 (连续 3 层停靠没有光幕动作 )设 2-64 防捣乱指令数 (根据轻载开关来检测 )19 强迫关门功能 :F121设 0 不开通设 1 开通20 召唤分类功能 :F123设 0 只有前门召唤 (地址 1-48)设 1 有前门召唤 (地址 1-48)和后门召唤 (地址 49-96)设 2有前门召唤 (地址 1-48)和残疾人召唤 (地址 49-96)设 3 有前门召唤 (地址 1-32),后门召唤 (地址 33-64) 和残疾人召唤 (地址 65-96)21 前后门控制模式 :F128设 0 前后门分开控制 (有前后门操纵箱 )设 1 前后门一起控制 (只有一个操纵箱 )22 提前开门功能 :F129设 0 没有提前开门和开门再平层功能设 1 有提前开门功能设 2 有开门再平层功能设 3 既有提前开门又有开门再平层功能23 开关门力矩保持功能设定 :F130设 0 无开关门力矩保持设 1 有开门力矩保持设 2 有关门力矩保持设 3 有开关门力矩保持设 4 运行中有关门力矩保持24 NS-SW 功能设定 :(对应 02 板输入 TX16)F137NS-SW 功能时设定服务楼层 1-16 层F138NS-SW 功能时设定服务楼层 17-32 层F139NS-SW 功能时设定服务楼层 33-48 层25 称重模式 :(匹配 STEP称重装置 )F164设 0 系统不处理称重设1 称重信号通过CAN 通讯输入主板,超满载信号也通过CAN 通讯输入 .设 2 称重信号通过 CAN 通讯输入主板 ,超满载信号通过轿箱板输入26 调试不开门模式 :F165设 0 调试时电梯开门设 1 检修时禁止门动作设 2 调试时电梯不开门设 3检修时禁止门动作和调试时电梯不开门27 速度增益 :F180 对速度给定峰值的增益出厂值 100028 井道中减速开关的级数 :F182井道中安装有几道强迫减速开关该参数设置不当会导致井道学习失败29 井道学习速度 :F18３模拟量给定时井道自学习速度 .30 井道学习 :1.电梯检修开到最底层平层 ;2.触发手持操作器中的井道学习菜单3.转自动 ,电梯会以井道学习速度上行 ,直到最顶层停止4.井道学习完成 ,可以运行快车 .31 井道学习不成功的原因 :1.自学习的插板数和总楼层数不一样2.平层插板太长或者太短：（平层插板长度+平层开关间距）/2 的距离小于100mm 或者大于900mm ；3.平层区太长或太短：（平层插板长度- 平层开关间距）/2的距离小于10mm 或者大于200mm32 减速开关级数（ F182）与实际安装减速开关数不一致 ;5.减速开关的距离不符合规定；33 井道数据含义（通过监控界面） :1: 下端站平层基准位置 0 mm2: 2 楼平层离开下端站平层位置 (mm)3: 3 楼平层离开下端站平层位置 (mm)4: 4 楼平层离开下端站平层位置 (mm)64: 64 楼平层离开下端站平层位置 (mm)65: 平层插板的长度 (以2楼的插板为基准 ,mm)66: 平层感应器间距 (mm)67: 上行 1 级减速开关到上端站的距离 (mm)68: 上行 2 级减速开关到上端站的距离(mm)69: 上行 3 级减速开关到上端站的距离 (mm)70: 上行 4 级减速开关到上端站的距离 (mm)71: 下行 1 级减速开关到下端站的距离 (mm)72: 下行 2 级减速开关到下端站的距离 (mm)73: 下行 3 级减速开关到下端站的距离 (mm)74: 下行 4 级减速开关到下端站的距离 (mm)34 同步电机自整定 :触发手持操作器中电机自学习菜单，检修上行，从电机负载侧看，电机应该顺时针转，如反，可交换主机 V ， W 相，整定完毕会自动上闸，整定出的角度储存在参数F228 中。

新时达一代一体机调试说明一体机说明书STEP 使用说明书 iAStar- S8 系列电梯一体化驱动控制器使用说明书出版状态: 标准产品版本: V1.00 德国 Sigriner 电子有限公司授权中国上海辛格林纳新时达电机...新时达一体机新时达AS380二代一体化驱... 130页免费电梯各厂家主板密码明细1页免费 ...(使用永磁电阻门机时,有KOD, KCD) 线圈电压DC24V SC-03,AC110V 线圈电压...新时达电梯主板使用说明新时达电梯主板使用说明_机械/仪表_工程科技_专业资料...(软件等)的一部分或全部,不得以任何形式(包括...可以查阅最近 16 次发生的电梯故障代码,及每一次...新时达一体机故障代码新时达AS380二代一体化驱... 130页免费电梯各厂家主板密码明细 1页免费新时达一体机资料 14页 2下载券新时达主板电梯现场调试... 12页免费©...新时达一体机故障码分析且电梯不在最顶层 11 下减速开关 1 错位自学习...新时达AS380一体机故障代... 9页免费喜欢...新时达主板故障代码 2页免费©2016 Baidu 使用百度...S8一体机电机整定操作方法S8新时达一体机电机整定操作方法 a) 整定前确认接线: 电梯的安装和接线已经...?调试不开门模式:F165 设 0 调试时电梯开门设 1 检修时禁止门动作设 2 ...新时达一体机最新参数表新时达二代一体机AS380系... 231页免费新时达一体...节说明5s F41 DTZ-III-DC-SC 型称重装置空...0:调试运行时电梯开门; 0-65535 1: 检修时禁止...新时达AS380一体机故障代码表专门的AS380故障代码收录,存至调试及技术服务人员...对照用户手册说明,更正错误接线更换电机,需先进行对...1/2 相关文档推荐新时达二代一体机AS380系... ...AS380一体机现场调试指导书-正式版AS380一体机现场调试指导书-正式版_计算机硬件及网络_IT/计算机_专业资料。

一.新时达电梯调试注意事项所有进行电梯安装、调试必须注意安全，遵守安全操作规范。

二.电梯运行舒适感相关的因素主要有：1. 机械因素;(导轨垂直度、表面平整、连接处、导靴松紧，钢丝绳张力均匀等)2. 运行曲线相关参数设置;(加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等)3. 矢量控制相关PI参数设置。

(比例增益，积分时间等)如果机械系统方面存在着问题，主板参数和变频器参数也只能是使舒适感更好一些，而无法根本改变机械缺陷。

三.舒适感的性能指标1. 电梯起动舒适感起动是否平稳，有无台阶感、振动等;2. 电梯高速运行中舒适感高速运行是否平稳，有无振动、晃动等;3. 电梯停车舒适感平层停车是否平稳可**有无制动感、振动等;以上三点舒适感须作重点考虑并调试。

四、电梯调试流程概述及要点1. 线路检查，包括：通电前线路检查，通电后线路检查2. 曳引机整定旋编安装，参数设置，曳引机自整定3. 慢车运行安全回路，门锁回路，上、下限位，上、下强慢4. 井道学习井道各开关，平层感应器，井道学习，井道学习数据保存5. 快车运行单层、双层、多层、顶层、底层运行，冲顶沉底试验6. 舒适感调试机械调整，运行曲线设定，速度环PI值，(电流环PI值)7. 功能检查按合同要求逐一测试各项标准功能和特殊功能，8. 平层调整平层精度测量记录，平层感应器插板调整，相应平层参数调整五.标准参数在实践中，我们总结出了一套标准参数，这就是下面我们所说的推荐参数，效果比较理想。

模拟量速度给定舒适感的调试一. SM-01主板相关参数的调整电梯准备运行，先打开抱闸，经F16(打开抱闸机械延时时间)后，开始按S曲线运行：起动起动过渡时间T0 匀加速F0 加速末过渡时间T1 匀速运行初减速过渡时间T2 匀减速F1 平层信号检测减速停车过渡时间T3 消号停车，经F17(释放抱闸机械延时时间)后，抱闸、开门。

参数号参数名称推荐值及范围参数范围F16 抱闸延时1 10(5～12) 电梯起动时，先打开抱闸，经过此延时后才给出速度。
