电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。

(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。

(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。

(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。

(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。

2. 描述PLC的基本工作原理。

四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。

- 当停止按钮被按下时，电机停止运行。

- 如果过载保护开关被触发，电机也会停止运行。

答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。

它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。

PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。

2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。

《电气及PLC控制技术》试题库一、选择题（）1．世界上第一台可编程序控制器PDP-4是　在1969年研制出来的。

A. 美国B. 德国C. 日本D. 中国（）2．工业级模拟量,哪一种更容易受干扰.（ ）A.uA级B.mA级C.A级D.10A级（）3．PLC的各种系统参数、I/O映像等参数存放到PLC的 中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM（）4．PLC的CPU与现场I/O装置的设备通信的桥梁是 。

A. I模块B. O模块C. I/O模块D. 外设接口（）5．PLC的输出方式为晶体管型时，它适用于哪种负载。

（ ）A.感性B.交流C.直流D.交直流（）6．下列对PLC软继电器的描述正确的是：（ ）A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样D.以上说法都不正确（）7．AN指令的作用是：（ ）A.用于单个常闭触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常开触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接（）8．PLC一般采用_________与现场输入信号相连。

（ ）A.光电耦合电路；B.可控硅电路；C.晶体管电路；D.继电器（）9．为了拓宽输入电压范围，提高电源的效率和抗干扰能力，PLC的内部电源一般采用 。

A. 并联稳压电源B. 串联稳压电源C. 锂电池D. 开关稳压电源（）10．S7-300/400 PLC的电源模块为背板总线提供的电压是 。

A. DC5VB. +DC12VC. –DC12VD. DC24V（）11．下列不属于PLC的特点的是。

A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大D. 编程简单、易学（）12．可编程序控制器自检结果首先反映在各单元面板上的( )上。

A.七段码指示灯B.LED指示灯C.信号灯D.指针（）13．总体检测时检查运行指示灯是否亮。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。

答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB 1、KM1、M 1 启动，SB2、KM 2、M 2启动 。

SB 3停M 1，SB 4停M 2 ,SB 5 总停5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。

7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB 2和SB 1控制电动机M 的起停②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

第一章PLC的硬件与工作原理5、手持式编程器可以为PLC编写语句表方式的程序。

6、PLC一般能（能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。

8、PLC的软件系统可分为系统程序和用户程序两大部分。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（ C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（ C）A、24-220VACB、220-380VACC、DC24VD、86-26420VAC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。

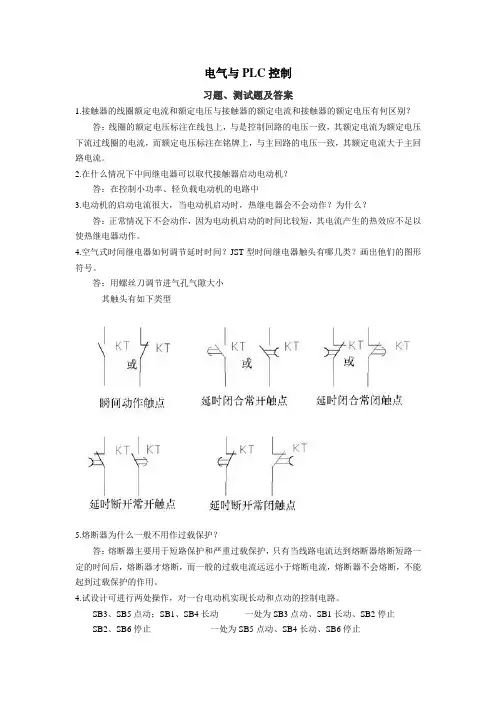

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。

答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB 1、KM1、M 1 启动，SB2、KM 2、M 2启动 。

SB 3停M 1，SB 4停M 2 ,SB 5 总停5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。

7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB 2和SB 1控制电动机M 的起停②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A ），线圈（A ），吸引线圈做成（A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（B ）继电器，触点对数（ A ），触点容量（ A ），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压; 过载; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开.3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断.当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6。

试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2—51—2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min,则其额定转差率s N=_________.10。

试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√×× 6~10。

×√√×√二、判断题(正确划“√”，错误划“×”。

每小题1分，共10分）( ）1。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。

2.长动与点动的主要区别是控制电器能否保持。

3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。

4.常用的短路保护元件是熔断器和短路保护器 ,常用的过载保护元件是自动保护开关。

5.交流接触器线圈不能串联联使用。

6.CPM1A中有 127 条指令,用户地址容量为 2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器 ,普通计时器的计时范围为 0～999.9s ,计数器的计数范围为0～9999 。

7.CPM1A开机后，必须先输入系统设置 ,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。

9.电气控制线路分为主电路、辅助电路和保护电路。

10.电气控制线路的全部触点都按初始状态绘出。

11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。

12.一台4KW的三相交流异步电动机其额定电流为 12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为 20 安培。

13.C20P中有 256 个中间辅助继电器、 128 个断电保持继电器、 64 个计时/计数器,主机单元有 12 个输入点和 8 输出点。

14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。

二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。

解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。

解：___________________________________1221J A B C J A B CJ A B C A B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。

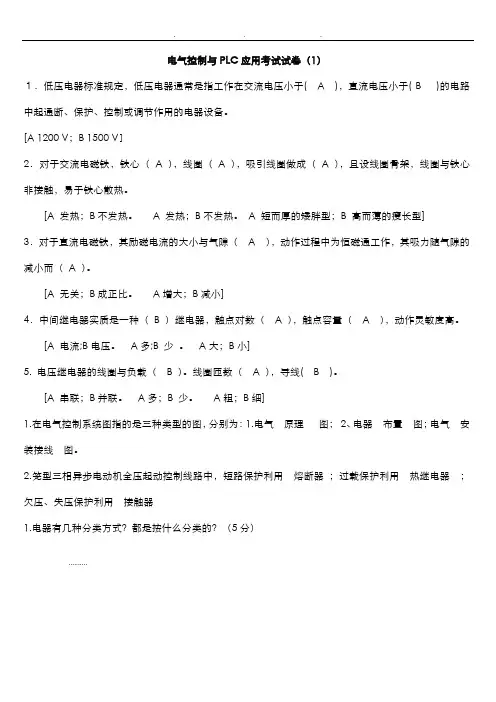

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A ），线圈（A ），吸引线圈做成（A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（B ）继电器，触点对数（ A ），触点容量（ A ），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压; 过载; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。

××××高等职业技术学校××××-××××学年第×学期×高职电《电气控制与PLC》期中试卷（A卷）班级: 姓名: 得分:一、填空题（每空1分，共20分）1.常用的电气控制系统图有电气原理图、电气布置图与安装接线图三种。

2.电动机常用的保护环节有过载、短路、过电压、失电压、欠电压保护等。

3.可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

4.PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

5.说明下列指令意义：RST复位指令 ORB 串联电路块并联指令SET置1指令MC 主控指令6.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

二、单项选择题（每题2分，共10分）1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成（B）。

A．角形B．星形C．星形或角形D．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要（ C）。

A．在KM1的线圈回路中串入KM2的常开触点B．在KM1的线圈回路中串入KM2的常闭触点 C ．在KM2的线圈回路中串入KM1的常开触点 D ．在KM2的线圈回路中串入KM1的常闭触点3.三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的（ A ）倍。

A ．31 B ．31 C ．21D ．不能确定 4．下列哪个控制电路能正常工作( B )。

5.PLC 的工作方式是（ D ）。

A 、等待工作方式B 、中断工作方式C 、扫描工作方式D 、循环扫描工作方式三、判断题（要给出正确和错误的标志符号，如“√”或“×”，答案填在题干后面的括号内，每小题2分，共10分）1．安装图中，不画电器元件的实际外形图，而采用国家统一规定的电气图形符号。

电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。

19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。

23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。

（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。

（）3.电气控制及PLC技术只能应用于工业生产领域。

（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。

（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。

（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。

2.在PLC控制系统中，______用于实现逻辑控制功能。

3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。

4.PLC的输入模块和输出模块分别用于接收和输出______信号。

5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。

四、简答题（每题2分，共10分）1.简述PLC的工作原理。

2.请列举三种常用的PLC编程语言。
