化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生（）。
AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。
2、离心泵最常用的调节方法是（）。
BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。
3、离心泵的扬程，是指单位重量流体经过泵后获得的（）。
BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。
4、离心泵的扬程是（）。
DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。
5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因（）。
CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。
6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。
AA. 大于；B. 小于；C. 等于。
7、流量调节，离心泵常用（），往复泵常用（）。
A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。
输送大流量，低粘度的液体应采用（）。
C；AA. 离心泵；B. 往复泵；C. 齿轮泵。
9、1m3气体经风机所获得能量，称为（）。
AA. 全风压；B. 静风压；C. 扬程。
10、往复泵在启动之前，必须将出口阀（）。
AA. 打开；B. 关闭；C. 半开。
11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。
CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。
12、离心泵启动前____ ，是为了防止气缚现象发生。
DA 灌水；B 放气；C 灌油；D 灌泵。
13、离心泵装置中____ 的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。

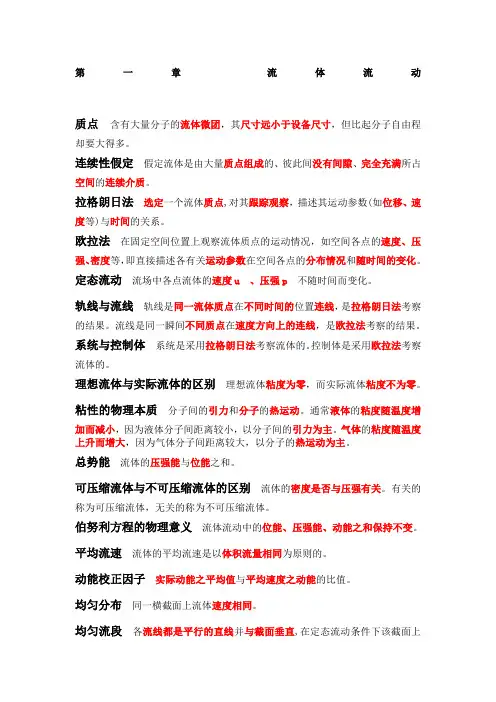

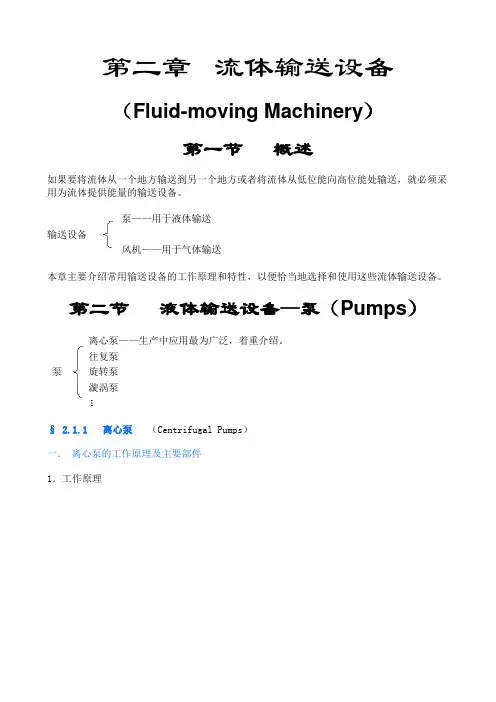

第二章流体输送设备（Fluid-moving Machinery）第一节概述如果要将流体从一个地方输送到另一个地方或者将流体从低位能向高位能处输送，就必须采用为流体提供能量的输送设备。
泵——用于液体输送输送设备风机——用于气体输送本章主要介绍常用输送设备的工作原理和特性，以便恰当地选择和使用这些流体输送设备。
第二节液体输送设备—泵（Pumps）泵离心泵——生产中应用最为广泛，着重介绍。
往复泵旋转泵漩涡泵§ 2.1.1 离心泵（Centrifugal Pumps）一．离心泵的工作原理及主要部件1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。
启动前，须灌液，即向壳体内灌满被输送的液体。
启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s。
液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。
液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。
当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。
由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。
气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。
通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。
2-l 在用常温水(其密度为1000kg/m3)测定离心泵性能的实验中，当水的流量为26m3/h时，泵出口压力表读数为 1.52×105Pa，泵入口处真空表读数为185mmHg，轴功率为2.45KW，转速为2900r/min。
真空表与压力表两测压口间的垂直距离为400mm，泵的进、以口管径相等，两测压口间管路的流动阻力可解：×105Pa，18∴41m.∴0。
2-2 某台离心泵在转速为2950r/min时，输水量为18m3/h，压头为20m H2现因电动机损坏，用一转速为2900r/min的电动机代用，问此时泵的流量、压头和轴功率各为多少(泵功效率取60％)？解：转速变化后，其他参数也相应变化。
m 695.171829502900 '' 3=⋅⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=Q n n Q O m H n n H 222H328.192029502900 ' '=⋅⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛= kW g Q H Ne 55.16.0/81.91000328.193600695.17/ ' ' '=⨯⨯⨯==ηρ 2-3己知80Y-60型离心泵输送常温水时的额定流量Q ＝50m 3/h ，额定压头H ＝60mH 20，转速n ＝2950r/min ，效率V ＝64％。
试求用该泵输送密度为700kg/m 3、粘度为1mm 2/S 的汽油和输送密度为820kg/m 3、粘度为35mm 2/S 的柴油时的性能参数。
解：设常温下水的密度为：3/1000m kg =ρ，粘度为：cP 1=μ输送汽油时：汽油的运动粘度s mm s mm /20/1221<=ν，则粘度的影响可忽略。
h m Q Q /5031==∴，m H H 601==汽油柱，%641==ηη 输送柴油时：柴油的运动粘度s mm s mm /20/35222>=ν，查图可得：%84=ηC ，%100=Q C ，%98=H C则：h m QC Q Q /5015032=⨯== m HC H H 8.5898.0602=⨯==柴油柱 538.084.064.02=⨯==ηηηCkW gH Q N 22.121000538.081.98208.5836005022222=⨯⨯⨯⨯==∴ηρ2-4 在海拔1000m 的高原上，使用一离心泵吸水，该泵的允许吸上真空高度为6.5m ，吸入管路中的全部阻力损失与速度头之和为3mH 20。
《化工原理》内容提要第二章流体输送机械1. 基本概念1）离心泵的主要构件：叶轮和蜗壳2）泵的流量q v：指泵的单位时间内送出的液体体积，等于管路中的流量，这是输送任务所规定必须达到的输送量。
3）泵的压头（又称扬程）He是指泵向单位重量流体提供的能量。
4）流体输送机械的分类：动力式（叶轮式）、容积式（正位移式）、其他类型。
5）离心泵的主要构件：叶轮和蜗壳。
6）离心泵的主要性能参数：流量、扬程、效率、轴功率。
7）离心泵特性曲线：描述压头、轴功率、效率与流量关系的曲线。
8）离心泵的工作点：泵特性曲线与管路特性曲线的交点。
9）离心泵的调节：改变管路特性（阀门的开大关小，改变K值）；改变泵的特性（改变D、n，调节工作点）。
10）往复泵的结构：由泵缸、活塞、活塞杆、吸入和排出单向阀（活门）构成，有电动和汽动两种驱动形式。
2. 基本原理1）离心泵的工作原理：电动机经泵轴带动叶轮旋转，叶片间的液体在离心力作用下，沿叶片间的通道从叶轮中心进口处甩向叶轮外围，以很高速度汇入泵壳；液体经泵壳将大部分动能转变为静压能，以较高压力从压出口进入排出管。
2）泵的汽蚀现象：当水泵叶轮中心进口出压力低于操作温度下被输送液体的饱和蒸汽压时，液体将发生沸腾部分汽化。
所生成的汽泡，在随液体从叶轮进口向叶轮外围流动时，因压强升高，气泡立即凝聚。
高速度冲向原空间，在冲击点处产生高频高压强冲击。
当气泡的凝结发生在叶轮表面时，气泡周围液体在高压作用下如细小的高频水锤撞击叶片，加之气泡中可能带有氧气等对金属材料发生化学腐蚀作用，将导致叶片过早损坏。
3）离心泵的选用原则：①根据被输送液体的性质确定泵的类型；②确定输送系统的流量和所需压头；③根据所需流量和压头确定泵的型号。
4）往复泵的工作原理：活塞往复运动，在泵缸中造成容积的变化并形成负压和正压，完成一次吸入和排出。
5）气体输送的特点：气体的密度相对液体很小，①动力消耗大；②气体输送机械体积一般都很庞大；③输送机械内部气体压力变化的同时，体积和温度也将随之发生变化。
化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生( )。
AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。
2、离心泵最常用的调节方法是 ( )。
BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。
3、离心泵的扬程，是指单位重量流体经过泵后获得的( )。
BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。
4、离心泵的扬程是 ( )。
DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。
5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )。
CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。
6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。
AA. 大于；B. 小于；C. 等于。
7、流量调节，离心泵常用（），往复泵常用（）。
A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。
输送大流量，低粘度的液体应采用（）。
C；AA. 离心泵；B. 往复泵；C. 齿轮泵。
9、1m3 气体经风机所获得能量，称为（）。
AA. 全风压；B. 静风压；C. 扬程。
10、往复泵在启动之前，必须将出口阀（）。
AA. 打开；B. 关闭；C. 半开。
11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。
CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。
12、离心泵启动前_____，是为了防止气缚现象发生。
DA 灌水；B 放气；C 灌油；D 灌泵。
13、离心泵装置中_____的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。
AA. 吸入管路；B. 排出管路；C. 调节管路；D. 分支管路。
14、为有效提高离心泵的静压能，宜采用_____ 叶片。
BA 前弯；B 后弯；C 垂直；D 水平。
15、往复泵的_____ 调节是采用回路调节装置。
CA. 容积；B. 体积；C. 流量；D. 流速。
16、离心泵铭牌上标明的扬程是指( ) DA. 功率最大时的扬程B. 最大流量时的扬程C. 泵的最大扬程D. 效率最高时的扬程17、往复泵在操作中( ) BA. 不开旁路阀时，流量与出口阀的开度无关B. 允许的安装高度与流量无关C. 流量与转速无关D. 开启旁路阀后，输入的液体流量与出口阀的开度无关18、一台试验用离心泵，开动不久，泵入口处的真空度逐渐降低为零，泵出口处的压力表也逐渐降低为零，此时离心泵完全打不出水。
发生故障的原因是( ) DA. 忘了灌水B. 吸入管路堵塞C. 压出管路堵塞D. 吸入管路漏气19、当管路中性能曲线写为H e=A+BQ2时②③①A只包括单位重量流体需增加的位能②A包括单位重量流体需增加的位能与静压能之和③ BQ2代表管路系统的阻力损失④ BQ2代表单位重量流体需增加的位能20、离心泵在恒定转速下的扬程与流量（H－Q）曲线为已知，现增大转速，此时H～Q线会_______。
①①上移②下移③不变④不确定21、用离心泵在两个敞口容器间输送液体。
若维持两容器的液面高度不变，则当输送管道上的阀门关小后，管路总阻力将。
BA. 增加；B. 不变；C. 减小；D. 不确定。
22、用一气蚀余量为3m的离心泵输送处于沸腾状态下的塔底液体，若泵前管路的全部流动阻力为1.5m液柱，则此泵的安装位置必须＿＿。
CA 高于塔底液面4.5m的上方B 高于塔底液面1.5m的上方C 低于塔底液面4.5m的下方D 低于塔底液面3.0m的下方23、影响离心泵最大允许安装高度的因素可以概括为哪方面？如何影响泵的安装高度？答： 流体的种类，一般来说，蒸汽压越大，最大允许安装高度越低； 流体的温度，温度越高，最大允许安装高度越低；●流体流量，流量越大，吸入管路阻力越大，最大允许安装高度越低；❍储槽压力和吸入管路配置情况；⏹当被输送液体沸腾时，最大允许安装高度与流体的种类无关，主要取决于流体的流量和吸入管路的阻力。
24、离心泵停止操作时宜。
A.先关出口阀后停电；B.先停电后关阀；C. 先关出口阀或先停电均可二、填空题1、某输水的水泵系统,经管路计算得,需泵提供的压头为H = 19m水柱,输水量为20kg·s-1,则泵的有效功率为_________。
3728w2、离心泵的主要部件有如下三部分:______,_____,_______。
泵壳；叶轮；泵轴3、调节离心泵流量的方法有：___________,___________,____________。
改变阀门的开度；改变泵的转速；车削叶轮外径4、泵起动时，先关闭泵的出口开关的原因是______________________________。
降低起动功率，保护电机，防止超负荷而受到损伤；同时也避免出口管线水力冲击5、离心泵的流量调节阀安装在离心泵______管路上，关小出口阀门后，真空表的读数______，压力表的读数______。
出口；减小；增大6、离心泵的工作点是______曲线与______曲线的交点。
离心泵特性；管路特性7、泵的扬程的单位是______，其物理意义是______。
M；泵提供给单位重量流体的能量8、离心泵输送的液体粘度越大，其扬程______，流量_______,轴功率______，效率________。
越小；越小；越大；越小9、离心泵输送的液体密度变大，则其扬程_________，流量________，效率_________，轴功率_________。
不变；不变；不变；变大10、通风机的全风压是指_________的气体通过风机所获得的能量，单位常用_________；习惯上以_________单位表示。
单位体积；Pa；mmH2O11、水环真空泵可以造成的最大真空度为85%，即真空泵能达到的最低压力（绝压）是_________mmHg。
11412、启动往复泵时灌泵。
不需要13、齿轮泵的流量 _____ 而扬程 ______。
较小；较高14、石油化工厂常用的压缩机主要有_____和_______两大类。
往复式；离心式15、往复泵常用 _____ 的方法来调节流量。
回路调节16、往复泵适用于。
流量较小，扬程较高的场合17、产品样本上离心泵的性能曲线是在一定的下，输送时的性能曲线。
转速；20℃清水18、用离心泵在两敞口容器间输液, 在同一管路中，若用离心泵输送ρ＝1200kg.m-3的某液体(该溶液的其它性质与水相同)，与输送水相比，离心泵的流量,扬程,泵出口压力,轴功率。
(变大,变小,不变,不确定) 不变；不变；变大；变大19、泵的扬程的单位是，其物理意义是。
20、离心泵的泵壳制成蜗牛状及在叶轮和泵壳之间安装导轮，其作用是有效提高离心泵的静压能。
21、离心泵的工作点是指。
22、离心泵的安装高度超过允许安装高度时，将可能发生现象。
23、离心泵在操作过程中，发生轻微汽蚀，为了消除该不正常现象，试说明可采取哪些措施？请从所列举出的这些方法中选择一个你认为最佳的措施，分析说明其利弊。
24、工程上离心泵的流量调节是通过调节阀门来进行，而往复泵的流量调节则是通过来进行；当离心泵入口处压力低于同温度下输送液体的饱和蒸汽压时，则会发生现象；当液体为理想液体，叶轮为理想叶轮时，流体通过叶轮所获得的能量，称离心泵的扬程。
25、双吸式叶轮的优点是有较大的吸液能力，同时还可自动消除。
轴向推力26、单吸式叶轮平衡孔的作用是。
平衡轴向推力27、被输送流体的温度提高，对提高泵的安装高度不利；提高上游容器的操作压强，则对安装高度有利。
三.问答题1.离心泵的工作原理。
答案：离心泵先灌泵后启动，当叶轮高速旋转时，液体获得了动能并甩向叶轮外缘。
由于叶片间的流体通道截面和泵壳的蜗形流道截面都是逐渐扩大的，使流体在泵内的流速逐渐降低，一部分动能转变为静压能，而使流体压强逐渐增高，最后从压出口压出，与此同时，由于离心力作用，叶轮中心的流体被甩向叶轮外缘，叶轮中心形成负压，使得流体不断被吸入。
2.什么是气缚现象？答案：如果离心泵启动前未灌满液体，泵内有空气，由于空气的密度小，叶轮旋转产生的离心力小，致使液体难以被吸入，此时叶轮虽在旋转，却不能输送液体并产生噪声。
该现象为气缚。
3.什么是气蚀现象？答案：当泵入口压强低于被输送液体的饱和蒸汽压时，被吸入的流体在泵的入口处汽化，形成气泡混杂在液体中，由泵中心的低压区进入泵外缘高压区，由于气泡受压而迅速凝结，使流体内部出现局部真空，周围的液体则以极大的速度填补气泡凝结后出现的空间，可产生很大的冲击力，损害泵壳和叶轮，该现象是气蚀。
4.离心泵的特性曲线有哪几条？是在何条件下测定的？答案：离心泵的特性曲线有扬程曲线，功率曲线，效率曲线。
是在常温，常压下用水作实验测定的，如果用于输送其他流体则需要换算。
5.离心泵起动时，为什么要把出口阀门关闭？答案：离心泵工作时，其轴功率Ne 随着流量增大而增大，所以泵起动时，应把出口阀关闭，以降低起动功率，保护电机，不致于超负荷而受到损失，同时也避免出口管线的水力冲击。
7.采用多级压缩对生产工艺有何好处？答案：好处：（1）降低了排气温度； （2）减少了功耗；（3）提高气缸容积利用率； （4）使压缩机的结构更为合理。
8.为什么单缸往复压缩机的压缩比太大，将会使压缩机不能正常工作？答案：当余隙系数一定时、压缩比愈高，余隙内的残余气体膨胀所占气缸的容积就愈多，使每次循环的吸气量减少，而当压缩比太大时（即容积系数为零时），残余气体膨胀已占满整个气缸，使压缩机根本无法吸入新鲜气体，也就无法正常正作了。
9.离心泵的主要部件有哪些？各有什么作用？答案：离心泵的主要部件有叶轮、泵壳、轴封装置。
叶轮的作用是将原动机的机械能传给液体、使液体的动能和静压能均得到提高。
泵壳具有汇集液体和将部分动能转为静压能的作用，轴封装置的作用是防止泵内高压液体外漏及外界大气漏入泵内。
10.离心泵的扬程和升扬高度有什么不同？答案：离心泵的扬程是指泵给以单位重量液体的有效能量、 液体获得能量后，可将液体升扬到一定高度△Z ，而且还要用于静压头的增量△P/ρg 和动压头的增量△u 2/2g 及克服输送管路的损失压头，而升扬高度是指将液体从低处送到高处的垂直距离，可见，升扬高度仅为扬程的一部分，泵工作时，其扬程大于升扬高度。
四、计算题1、拟用泵将碱液由敞口碱液槽大入位差为10m 高的塔中，塔顶压强（表压）为0.06 Mpa.全部输送管均为 φ57mm ⨯3.5mm 无缝钢管。
