1. 如图2-1用离心泵将20℃的水由敞口水池送到一压力为2.5atm的塔内，管径为φ108×4mm管路全长100m(包括局部阻力的当量长度，管的进、出口当量长度也包括在内)。
已知：水的流量为56.5m3·h-1，水的粘度为10-3 Pa·S，密度为1000kg·m-3，管路摩擦系数可取为0.024，计算并回答：(1)水在管内流动时的流动形态；(2) 管路所需要的压头和功率；解：已知：d = 108-2×4 = 100mm = 0.1mA=(π/4)d 2 = 3.14×(1/4)×0.12 = 0.785×10-2 m l+Σl e =100m q v = 56.5m 3/h∴u = q/A = 56.5/(3600×0.785×10-2) = 2m/sμ = 1cp = 10-3 Pa ·S ρ=1000 kg.m -3, λ = 0.024 ⑴ ∵ Re = du ρ/μ=0.1×2×1000/10-3 = 2×105 > 4000 ∴水在管内流动呈湍流⑵ 以1-1面为水平基准面,在1-1与2-2面间列柏努利方程： Z 1 +(u 12/2g)+(p 1/ρg)+H =Z 2+(u 22/2g)+(p 2/ρg)+ΣHf∵Z 1=0, u 1=0, p = 0 (表压), Z 2=18m, u 2=0 p 2/ρg=2.5×9.81×104/(1000×9.81)=25m ΣHf =λ[(l+Σle )/d](u 2/2g)=0.024×(100/0.1)×[22/(2×9.81)] = 4.9m ∴H = 18+25+4.9 = 47.9mNe = Hq v ρg = 47.9×1000×9.81×56.5/3600 = 7.4kw2. 采用IS80-65-125水泵从一敞口水槽输送60℃热水。
化工原理第二章习题及答案1. 有一气缸，内径为100mm，在一个压力器中充入25升压缩空气（压力为2.5MPa），用这个压缩空气推动空气缸推出500mm，求气缸推力和机械效率。
解答：气缸推力的计算公式为：F=P*A 其中，P为气缸内气压力，A为气缸有效面积。
首先，需要根据气缸内径计算出气缸有效面积。
气缸有效面积的计算公式为：A=π*(D^2 - d^2)/4 其中，D为气缸外径，d为气缸内径。
根据气缸内径100mm可得：D=100mm+（2×5mm）=110mm由此可得气缸有效面积：A=π*(1102-1002)/4=0.00813m^2因此，气缸推力为：F=2.5×0.00813=0.02033MN其次，需要根据机械原理计算气缸的机械效率。
气缸的机械效率为：η=F_load/F_in 其中，F_load为气缸的推力，F_in为压缩空气所做的功。
压缩空气所做的功为：W=P_1V_1ln(P_2/P_1) 其中，P_1为压缩前的气压，V_1为压缩前的容积，P_2为压缩后的气压。
压缩空气所做的功为：W=2.5×25×10^-3×ln(0.1/2.5)=-0.621J因此，气缸的机械效率为：η=0.02033/(-0.621)= -0.0327答案：气缸推力为0.02033MN，机械效率为-0.0327。
2. 在一艘船上，柴油机每小时消耗燃油1000升，每升燃油能释放38000J的热量，求柴油机的功率。
解答：柴油机的功率可以通过燃烧的热量和时间来计算。
柴油机的功率公式为：P=W/t=Q/t 其中，W为做功的量，t为做功的时间，Q为燃料燃烧所释放的热量。
柴油机燃料燃烧释放的热量为：Q=m_fuel * Q_fuel 其中，m_fuel为燃料质量，Q_fuel为燃料单位质量的燃烧热量。
每小时柴油机消耗的燃油量为：m_fuel = 1000kg/小时每升燃油能释放的热量为：Q_fuel = 38000J/升因此，柴油机燃料燃烧释放的热量为：Q = 1000 × 38000=3.8×10^7J/小时假设柴油机每小时工作3600秒，则计算柴油机的功率为：P = Q/t =3.8×10^7/3600 ≈ 10556W答案：柴油机的功率约为10556W。
化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生（）。
AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。
2、离心泵最常用的调节方法是（）。
BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。
3、离心泵的扬程，是指单位重量流体经过泵后获得的（）。
BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。
4、离心泵的扬程是（）。
DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。
5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因（）。
CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。
6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。
AA. 大于；B. 小于；C. 等于。
7、流量调节，离心泵常用（），往复泵常用（）。
A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。
输送大流量，低粘度的液体应采用（）。
C；AA. 离心泵；B. 往复泵；C. 齿轮泵。
9、1m3气体经风机所获得能量，称为（）。
AA. 全风压；B. 静风压；C. 扬程。
10、往复泵在启动之前，必须将出口阀（）。
AA. 打开；B. 关闭；C. 半开。
11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。
CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。
12、离心泵启动前____ ，是为了防止气缚现象发生。
DA 灌水；B 放气；C 灌油；D 灌泵。
13、离心泵装置中____ 的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。
第二章 习题1. 在用水测定离心泵性能的实验中，当流量为26 m 3/h 时，泵出口处压强表和入口处真空表的读数分别为152 kPa 和24.7 kPa ，轴功率为 2.45 kW ，转速为2900 r/min 。
若真空表和压强表两测压口间的垂直距离为0.4m ，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。
试计算该泵的效率，并列出该效率下泵的性能。
解：在真空表和压强表测压口处所在的截面11'-和22'-间列柏努利方程，得22112212,1222e f p u p u z H z H g g g gρρ-+++=+++∑ 其中：210.4z z m -=41 2.4710()p Pa =-⨯表压 52 1.5210p Pa =⨯(表压) 12u u = ,120f H -=∑ 则泵的有效压头为：521213(1.520.247)10()0.418.41109.81e p p H z z m g ρ-+⨯=-+=+=⨯ 泵的效率32618.4110100%53.2%1023600102 2.45e e Q H N ρη⨯⨯==⨯=⨯⨯该效率下泵的性能为：326/Q m h = 18.14H m =53.2%η= 2.45N kW =3. 常压贮槽内盛有石油产品，其密度为760 kg/m 3，黏度小于20 cSt ，在贮存条件下饱和蒸气压为80kPa ，现拟用65Y-60B 型油泵将此油品以15 m 3/h 的流量送往表压强为177 kPa 的设备内。
贮槽液面恒定，设备的油品入口比贮槽液面高5 m ，吸入管路和排出管路的全部压头损失分别为1 m 和4 m 。
试核算该泵是否合用。
若油泵位于贮槽液面以下1.2m 处，问此泵能否正常操作?当地大气压按101.33kPa 计。
解：要核算此泵是否合用，应根据题给条件计算在输送任务下管路所需压头,e e H Q 的值，然后与泵能提供的压头数值比较。

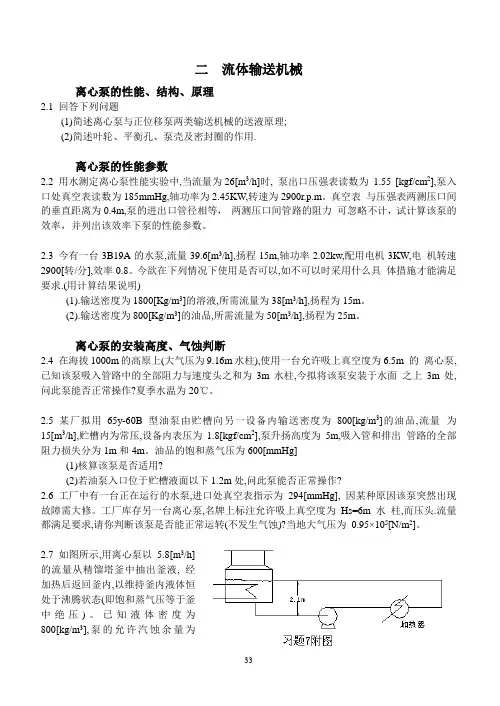

二流体输送机械离心泵的性能、结构、原理2.1 回答下列问题(1)简述离心泵与正位移泵两类输送机械的送液原理;(2)简述叶轮、平衡孔、泵壳及密封圈的作用.离心泵的性能参数2.2 用水测定离心泵性能实验中,当流量为26[m3/h]时, 泵出口压强表读数为1.55 [kgf/cm2],泵入口处真空表读数为185mmHg,轴功率为2.45KW,转速为2900r.p.m。
真空表与压强表两测压口间的垂直距离为0.4m,泵的进出口管径相等，两测压口间管路的阻力可忽略不计，试计算该泵的效率，并列出该效率下泵的性能参数。
2.3 今有一台3B19A的水泵,流量39.6[m3/h],扬程15m,轴功率2.02kw,配用电机3KW,电机转速2900[转/分],效率0.8。
今欲在下列情况下使用是否可以,如不可以时采用什么具体措施才能满足要求.(用计算结果说明)(1).输送密度为1800[Kg/m3]的溶液,所需流量为38[m3/h],扬程为15m。
(2).输送密度为800[Kg/m3]的油品,所需流量为50[m3/h],扬程为25m。
离心泵的安装高度、气蚀判断2.4 在海拔1000m的高原上(大气压为9.16m水柱),使用一台允许吸上真空度为6.5m 的离心泵,已知该泵吸入管路中的全部阻力与速度头之和为3m水柱,今拟将该泵安装于水面之上3m处,问此泵能否正常操作?夏季水温为20℃。
2.5 某厂拟用65y-60B型油泵由贮槽向另一设备内输送密度为800[kg/m3]的油品,流量为15[m3/h],贮槽内为常压,设备内表压为1.8[kgf/cm2],泵升扬高度为5m,吸入管和排出管路的全部阻力损失分为1m和4m。
油品的饱和蒸气压为600[mmHg](1)核算该泵是否适用?(2)若油泵入口位于贮槽液面以下1.2m处,问此泵能否正常操作?2.6 工厂中有一台正在运行的水泵,进口处真空表指示为294[mmHg], 因某种原因该泵突然出现故障需大修。
化工原理——流体输送机械习题及答案第二章流体输送机械一、选择与填空1、离心泵的工作点是＿＿＿＿＿曲线与＿＿＿＿＿＿＿曲线的交点。
2、离心泵启动前需要先向泵内充满被输送的液体，否则将可能发生现象。
而当离心泵的安装高度超过允许安装高度时，将可能发生现象。
3、离心泵开动之前必须充满被输送的流体是为了防止发生＿＿＿＿。
A 汽化现象B 汽蚀现象C 气缚现象D 气浮现象4、用一气蚀余量为3m的离心泵输送处于沸腾状态下的塔底液体，若泵前管路的全部流动阻力为1.5m液柱，则此泵的安装位置必须＿＿。
A 高于塔底液面4.5m的上方B 高于塔底液面1.5m的上方C 低于塔底液面4.5m的下方D 低于塔底液面3.0m的下方5、若被输送的流体粘度增高，则离心泵的压头，流量，效率，轴功率。
6、离心泵的调节阀开大时，A 吸入管路阻力损失不变B 泵出口的压力减小C 泵入口的真空度减小D 泵工作点的扬程升高7、某离心泵运行一年后发现有气缚现象，应。
A 停泵，向泵内灌液B 降低泵的安装高度C 检查进口管路是否有泄漏现象D 检查出口管路阻力是否过大8、离心泵的主要特性曲线包括、和三条曲线。
9、离心泵特性曲线是在一定下，用常温为介质，通过实验测定得到的。
10、离心通风机的全风压是指与之和，其单位为。
11、若离心泵入口真空表读数为700mmHg，当地大气压为101.33kPa，则输送上42℃水时（饱和蒸汽压为8.2kPa）泵内发生汽蚀现象。
12、若被输送的流体的粘度增高，则离心泵的压头、流量、效率、轴功率。
13、离心泵通常采用调节流量；往复泵采用调节流量。
14、离心泵允许汽蚀余量定义式为。
15、离心泵在一管路系统中工作，管路要求流量为Q e，阀门全开时管路所需压头为H e，而与相对应的泵所提供的压头为H m，则阀门关小压头损失百分数为％。
16、离心通风机的特性曲线包括、、和四条曲线。
17、往复泵的往复次数增加时，流量，扬程。
18、齿轮泵的特点是_，适宜于输送液体，而不宜于输送。
第二章流体输送机械一.填空题1. 离心泵的基本结构包括如下三部分：______，_____，_______。
泵壳；叶轮；轴封装置。
2. 离心泵的主要参数有：______，______，______，________。
***答案*** 流量；扬程；功率；效率。
3. 离心泵的特性曲线有：_______________，__________，_____________。
***答案*** 压头H---流量q曲线；功率P---流量q曲线；效率η--流量q曲线。
4. 离心泵的工作点是如下两条曲线的交点：_____________，________________。
***答案*** 泵特性曲线H--Q；管路特性曲线H--Q.5. 调节离心泵流量的方法有：____________，____________，_______________。
***答案*** 改变管路特性曲线；改变泵的特性；离心泵的串并联6. 液体输送设备有：_________，________，__________，__________，________。
***答案*** 离心泵；往复泵；齿轮泵；螺杆泵；旋涡泵等。
7. 气体输送设备有：________，_________，___________。
***答案*** 通风机；鼓风机；压缩机8. 离心泵标牌上写上P e－q e表示＿＿＿＿，η－q e＿＿＿＿，He－Qe表示＿＿＿＿。
***答案*** 功率曲线，效率曲线，扬程曲线。
9. 泵起动时，先关闭泵的出口开关的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
***答案*** 降低起动功率，保护电机，防止超负荷而受到损伤。
10. 离心泵的流量调节阀安装在离心泵＿＿＿管路上，关小出口阀门后，真空表的读数＿＿＿＿，压力表的读数＿＿＿。
***答案*** 出口减小增大11. 离心泵的安装高度超过允许安装高度时，离心泵会发生＿＿＿＿现象。
***答案*** 气蚀12. 离心泵的扬程含义是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C 6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B 7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。
第二章 习题1. 在用水测定离心泵性能的实验中，当流量为26 m 3/h 时，泵出口处压强表和入口处真空表的读数分别为152 kPa 和24.7 kPa ，轴功率为 2.45 kW ，转速为2900 r/min 。
若真空表和压强表两测压口间的垂直距离为0.4m ，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。
试计算该泵的效率，并列出该效率下泵的性能。
解：在真空表和压强表测压口处所在的截面11'-和22'-间列柏努利方程，得22112212,1222e f p u p u z H z H g g g gρρ-+++=+++∑ 其中：210.4z z m -=41 2.4710()p Pa =-⨯表压 52 1.5210p Pa =⨯(表压) 12u u = ,120f H -=∑ 则泵的有效压头为：521213(1.520.247)10()0.418.41109.81e p p H z z m g ρ-+⨯=-+=+=⨯ 泵的效率32618.4110100%53.2%1023600102 2.45e e Q H N ρη⨯⨯==⨯=⨯⨯该效率下泵的性能为：326/Q m h = 18.14H m =53.2%η= 2.45N kW =3. 常压贮槽内盛有石油产品，其密度为760 kg/m 3，黏度小于20 cSt ，在贮存条件下饱和蒸气压为80kPa ，现拟用65Y-60B 型油泵将此油品以15 m 3/h 的流量送往表压强为177 kPa 的设备内。
贮槽液面恒定，设备的油品入口比贮槽液面高5 m ，吸入管路和排出管路的全部压头损失分别为1 m 和4 m 。
试核算该泵是否合用。
若油泵位于贮槽液面以下1.2m 处，问此泵能否正常操作?当地大气压按101.33kPa 计。
解：要核算此泵是否合用，应根据题给条件计算在输送任务下管路所需压头,e e H Q 的值，然后与泵能提供的压头数值比较。
第二章流体流动与输送习题1．燃烧重油所得的燃烧气，经分析测知其中含8.5%CO2，7.5%O2，76%N2，8%H2O（体积%）。
试求温度为500℃、压强为101.33×103Pa时，该混合气体的密度。
2．在大气压为101.33×103Pa的地区，某真空蒸馏塔塔顶真空表读数为9.84×104Pa。
若在大气压为8.73×104Pa的地区使塔内绝对压强维持相同的数值，则真空表读数应为多少？3．敞口容器底部有一层深0.52m的水，其上部为深3.46m的油。
求器底的压强，以Pa 表示。
此压强是绝对压强还是表压强？水的密度为1000kg/m3，油的密度为916 kg/m3。
4．为测量腐蚀性液体贮槽内的存液量，采用图1-7所示的装置。
控制调节阀使压缩空气缓慢地鼓泡通过观察瓶进入贮槽。
今测得U型压差计读数R=130mmHg，通气管距贮槽底部h=20cm，贮槽直径为2m，液体密度为980 kg/m3。
试求贮槽内液体的储存量为多少吨？5．一敞口贮槽内盛20℃的苯，苯的密度为880 kg/m3。
液面距槽底9m，槽底侧面有一直径为500mm的人孔，其中心距槽底600mm，人孔覆以孔盖，试求：（1）人孔盖共受多少静止力，以N表示；（2）槽底面所受的压强是多少？6．为了放大所测气体压差的读数，采用如图所示的斜管式压差计，一臂垂直，一臂与水平成20°角。
若U形管内装密度为804 kg/m3的95%乙醇溶液，求读数R为29mm时的压强差。
7．用双液体U型压差计测定两点间空气的压差，测得R=320mm。
由于两侧的小室不够大，致使小室内两液面产生4mm的位差。
试求实际的压差为多少Pa。
若计算时忽略两小室内的液面的位差，会产生多少的误差？两液体密度值见图。
8．为了排除煤气管中的少量积水，用如图所示的水封设备，水由煤气管路上的垂直支管排出，已知煤气压强为1×105Pa(绝对压强)。
