高饱和度蓝色磷光有机发光器件_丁磊

格式：pdf
大小：413.92 KB
文档页数：4

下载文档原格式

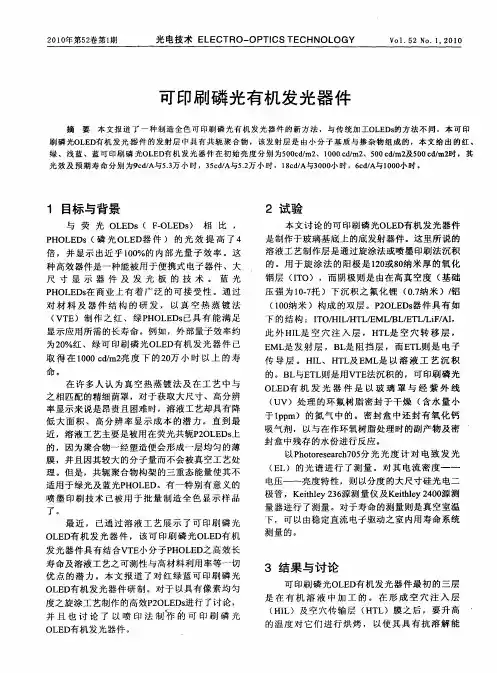

可印刷磷光有机发光器件

适用于绿光及蓝光ＰＬＤ。有一特别有意义的ＨＯＥ喷墨印刷技术已被用于批量制造全色显示样品
了。
最近，已通过溶液工艺展示了可印刷磷光ＯＬＤ有机发光器件，该可印刷磷光ＯＬＤ有机ＥＥ发光器件具有结合ＶＥｘ子ＰＬＤ之高效长Ｔｄ分ＨＯＥ寿命及溶液工艺之可测性与高材料利用率等一切优点的潜力。本文报道了对红绿蓝可印刷磷光ＯＬＤ有机发光器件研制。对于以具有像素均匀Ｅ度之旋涂工艺制作的高效Ｐ０Ｌｎ进用于便携式电子器件、大尺寸显示器件及发光板的技术。蓝光ＰＬＤ在商业上有着广泛的可接受性。通过ＨＯＥｓ对材料及器件结构的研发，以真空热蒸镀法
低大面积、高分辨率显示成本的潜力。直到最近，溶液工艺主要是被用在荧光共轭ＰＯＬＤｓ２Ｅ上
的，因为聚合物一经塑造便会形成一层均匀的薄膜，并且因其较大的分子量而不会被真空工艺处理。但是，共轭聚合物构架的三重态能量使其不
（Ｌ）的光谱进行了测量。对其电流密度一一Ｅ
电压 — — 亮度特性，则以分度的大尺寸硅光电二极管，Ｋｅｔｌ３源测量仪及Ｋｅｔｌｙ２０源测ｉｅ２６ｈｙｉｅ４０ｈ量器进行了测量。对于寿命的测量则是真空室温

蓝绿色磷光OLED的制备及发光性能

蓝绿色磷光OLED的制备及发光性能作者：吴昊孙金岭刘艳朱波来源：《电子技术与软件工程》2016年第20期摘要本文以蓝绿色磷光OLED作为研究对象，以蓝绿色磷光染料作为主要掺杂剂，制备了几种不同的OLED，以此展开实验，旨在进一步明确蓝绿色磷光OLED制备的方式和发光的性能，希望对相关人士提供一定帮助。

【关键词】蓝绿色磷光 OLED制备发光性能蓝绿色磷光OLED是一种通过有机电致发光材料的而制备新一代显示器件，相关的研究表明，蓝绿色磷光OLED就有视角广、重量轻、制备工艺简单、成本低廉的优点。

相关研究显示在蓝绿色磷光OLED显示器件中，如果显示器件发光层中加入了磷光材料，就会使得单线态激子和三线态激子共同发生作用，大大提升OLED中的内量子效率。

基于此，本文就通过相关的实验，着重分析了蓝绿色磷光OLED的制备以及发光性能。

1 实验1.1 实验材料实验过程中需要用到有机发光材料、MCP、蓝绿色磷光配合物（BGIrI）、以及BCP等，以上材料是由长春市阪和科技有限公司提供，ITO玻璃是由深圳南玻集团提供。

8-羟基喹啉铝是由西安瑞联近代电子材料有限责任公司提供。

1.2 实验器件的制备为保证实验的准确性，要对ITO玻璃进行清洗，首先用丙酮在超声环境下清洗15分钟，再用乙醇在超声环境中清洗10分钟，最后用氮气吹干。

把吹干的ITO玻璃放置在镀膜机预处理室中，通等离子轰击大约20分钟，把预处理室中的空气抽空，保证ITO玻璃在真空环境中，通过镀膜机进展镀层，同时制备出蓝绿色磷光掺杂剂为10%～20%的蓝绿色磷光OLED。

以三氧化钼作为空穴注入层进镀膜，镀膜的厚要控制在20nm，NPB作为空穴传输层进行镀膜，镀膜的厚度要控制在40nm，mCP和蓝绿色磷光掺杂剂要作为发光层进行镀膜，镀膜的厚度控制在30nm，BCP要作为空穴阻挡层进行镀膜，镀膜的的厚度控制在10nm，8-羟基喹啉铝要作为电子传输层进行镀膜，镀膜的厚度要控制在20nm，同时把OLED的发光面积控制在1.25cm2左右。

有机发光二极管

有机发光二极管有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种基于有机半导体材料的光电器件。

它具有自发光、薄、柔性、广色域、高对比度、快速响应等优点，因此在显示技术领域有着广泛的应用前景。

本文将从OLED基本原理、发展历程、应用领域和前景等方面进行介绍。

OLED的基本原理是利用有机材料在电场的作用下发光的特性。

OLED器件结构包括发光层、电子传输层和空穴传输层。

当施加电压时，电子从电子传输层注入发光层，空穴从空穴传输层注入发光层，通过载流子的复合发光，从而产生可见光。

OLED的发光原理与传统的液晶显示器不同，它不需要背光源，因此可以实现自发光。

有机发光二极管起源于20世纪80年代初期的研究工作。

当时的研究人员发现某些有机物质在电场作用下会发光，这为有机发光二极管的发展奠定了基础。

随着有机材料和器件技术的不断进步，OLED 的亮度、效率和稳定性得到了显著提高。

1997年，三星电子推出了世界上第一款商用化的OLED显示器，打开了OLED商业化的大门。

随后，各大厂商纷纷加入到OLED技术的研发和应用中。

OLED在显示技术领域具有广泛的应用前景。

目前，OLED主要应用于手机屏幕、电视机、电子阅读器等消费电子产品中。

相比传统的液晶显示器，OLED具有更高的色域和对比度，能够呈现出更真实、生动的图像。

同时，OLED还具有柔性、轻薄等特点，可以应用于可弯折屏幕、可穿戴设备等领域。

另外，OLED还可以用于照明领域，具有节能、环保的特点。

一些研究者正在探索将OLED应用于医疗、汽车、航空航天等领域。

然而，OLED仍然面临一些挑战和限制。

首先，OLED的寿命较短，发光层易受潮湿和氧气的侵蚀。

其次，OLED的成本较高，目前仍然无法与液晶显示器竞争。

此外，OLED的量子效率仍有提升的空间，需要进一步提高发光效率和能耗。

因此，研究人员正在努力解决这些问题，推动OLED技术的进一步发展。

「干货」OLED显示技术知识全解读

「干货」OLED显示技术知识全解读展开全文摘要：2017年，OLED行业景气度提升，屡屡引发市场关注。

根据IHS的估计，到2020年仅OLED手机屏幕的市场空间可达约360亿美元。

据有关媒体报道，2018年，OLED产业迎来最好发展时期。

伴随着苹果公司开始在iPhone上使用OLED屏幕，使得整个OLED产业链发生了巨大变化，需求迎来爆发期。

2017年，OLED行业景气度提升，屡屡引发市场关注。

根据IHS 的估计，到2020年仅OLED手机屏幕的市场空间可达约360亿美元。

OLED，即有机发光二极管OLED（Organic Light-Emitting Diode），又称为有机电激光显示（OrganicElectroluminesence Display, OELD）。

因为具备轻薄、省电等特性，因此从2003年开始，这种显示设备在MP3播放器上得到了广泛应用，而对于同属数码类产品的DC 与手机，此前只是在一些展会上展示过采用OLED屏幕的工程样品，还并未走入实际应用的阶段。

但OLED屏幕却具备了许多LCD不可比拟的优势，因此它也一直被业内人士所看好。

OLED 显示技术的起源早在20 世纪60 年代，Pope 等人首次报道了蒽单晶的电致发光现象，揭开了有机发光器件研究的序幕，但由于当时获得的亮度和效率均不理想，而未获得广泛的关注。

1987 年，美国柯达公司邓青云博士等以真空蒸镀法制作出含电子空穴传输层的多层器件，获得了亮度大于1000cd/m2、效率超过1.5 lm/W、驱动电压小于10V 的发光器件，这种器件具有轻薄、低驱动电压、自主发光、宽视角、快速响应等优点，因此得到了广泛的关注。

1990 年，英国剑桥大学Cavendish 研究室的R. H. Friend 等人以旋涂的方法将聚合物材料聚对苯撑乙烯作为发光材料制备发光器件，开创了聚合物在有机发光领域的应用。

这项研究进一步促进了有机发光显示器件的研究，应用更加广泛、性能更加优越的器件报道不断涌现。

蓝光发光二极管材料的制备与性能

蓝光发光二极管材料的制备与性能蓝光发光二极管（Blue LED）作为一种新型的发光材料，具有广泛的应用前景和极高的市场价值。

在各种电子设备中，蓝光发光二极管被广泛应用于显示屏、照明等领域。

在本文中，将讨论蓝光发光二极管材料的制备与性能。

首先，蓝光发光二极管所采用的材料是氮化镓（GaN）材料。

氮化镓是一种半导体材料，其能带宽度较大，能够发出蓝光。

为了获得高质量的氮化镓材料，必须采用合适的生长技术。

当前常用的生长技术有金属有机化学气相沉积、有机金属气相外延、分子束外延等。

在制备过程中，需要控制氮化镓材料的晶格匹配和生长温度。

晶格匹配是指材料的晶格与衬底晶格的匹配程度。

对于氮化镓材料，常用的衬底材料有蓝宝石和硅（Si）衬底。

蓝宝石是目前使用较广泛的衬底材料，但其晶格与氮化镓材料并不匹配，因此在生长过程中容易产生晶格失配。

为了解决晶格失配带来的问题，可以采用缓冲层生长技术，通过在蓝宝石衬底上生长一层合适的缓冲层，使其与氮化镓材料的晶格匹配度提高。

另外，生长温度也对氮化镓材料的质量和性能有着重要影响。

一般情况下，高温生长能够得到高质量的氮化镓材料，但高温生长也会增加生长过程中的杂质和缺陷产生的可能性。

因此，需要在高温生长和控制杂质等方面进行权衡，以获得既具有高质量又具有良好性能的氮化镓材料。

制备好的氮化镓材料可以通过多种工艺进行二极管的制作。

其中最常见的是p-n结构的制备。

通过在氮化镓材料上加工不同掺杂的区域，形成p型和n型二极管材料。

然后，通过熔融硅或其他材料进行接触，形成正向和反向的电子流。

蓝光发光二极管具有许多优良的性能特点。

首先，其发光效率高，能够将电能转化为光能的效率较高，相较于传统照明灯具能够拥有更低的功耗。

其次，蓝光发光二极管的使用寿命长，能够连续发光数千小时，相比于传统的白炽灯泡寿命更长。

此外，蓝光发光二极管还具有小体积、高亮度、颜色纯度高等优点，因此在显示屏、照明等领域有着广泛应用。

然而，蓝光发光二极管在制备过程中还面临着一些挑战。

诺贝尔奖高亮度蓝色发光二极管

• 制备困难
历史
历史
历史
• 蓝色半导体激光器解理面——干法刻蚀、湿法刻蚀
应用
应用
应用
应用
应用
应用
应用
展望
• 在半导体蓝色激光器、非极性LED 领域，中村修二正与国家半导体照明应用系统工程技术研究中心开展合作。半导体蓝色激光器是“激光电视”的核心部件。作为新一代电视机，激光电视比液晶电视的色彩更逼真，清晰度更高，能耗也更低。从1998年起，中村修二开始研究蓝色激光器，是该领域的国际权威。与他合作可以使上海科研机构紧跟国际发展方向，尽快实现半导体蓝色激光器的产业化。
子）以空穴（正电荷离子）
复合时，便将多余的能量以
光的形式释放出来，从而把电能直接转换为光能。
如果给PN结加反向电压，P-N结的内部电场被增强，电子（负电荷粒子）以空穴（正电荷离子）难以注入，故不发光。
LED原理
通过电子（负电荷粒子）以空穴（正电荷离子）的复合电发光原理制作的二极管就是我们常说得发光二极管，即LED。调节电流，便可以调节光的强度，通过调整材料的能带结构和带隙，可以该变发光颜色。
历史
• 1979年，中川修二从德岛大学硕士毕业，专业为电子工程学；
• 毕业后进入日亚公司；德岛县阿南市+200人
GaP的制备历史源自中村自制电炉历史• 蓝色发光二极管蓝光——能带间隙——材料
历史
• 制备困难
做半导体器件，一定要有生长的基板，也就是发光材料依附的材料。像Si，GaAs之类的因为熔点低，可以通过高温溶解再提取的方法制备，其成本也不算高。但是GaN是极其稳定的材料，其熔点高达 2791K, 融解压 4.5GPa，如此的高温高压显然是极其困难。

索尼公司和出光兴产公司成功实现世界上最高水平的深蓝色荧光OLED发光效率

松下也是目前全球
据中国台湾媒体 5 月中旬报
。
成本竞争力
；
以今年 3 月份价格为例
，
唯
一
生产 46 英寸等离子电视的厂家
业内人士预计
，
飞利浦很
一
片 42 英寸等离子面板
(包括电源及 ( 包括电源 )
一
根据 Di
厂商排名
，
s p
l
a y
Se
目前部分学界的专业人士正在对
“
成为行业标准的计划
￡》
蓝相位模式
”
进行
以制造高素质国产胆机为
目标的 TS E
E 1e c t
r o n
精密绕制的输出变压器
态
Be
，
，
拥有强大的动
(Tu be
“
S
”
e n S e
音色流畅华丽
t
。
此机应用了曾获得
，
进式马达遥控电位器的音量控制系统
取而代之以电压驱动方式
，
从而减
T S E ~B 圣胆机新推出新型号产品
_
No t
e
i C )
胆圣
品牌
s
2007 So
B 1u
u n
e
Aw a
r
d 奖项的
又新推出两款高端的分体式前后级电子
An t i q u e
d L a b 的 F L ORA E X DT 前

蓝色磷光材料

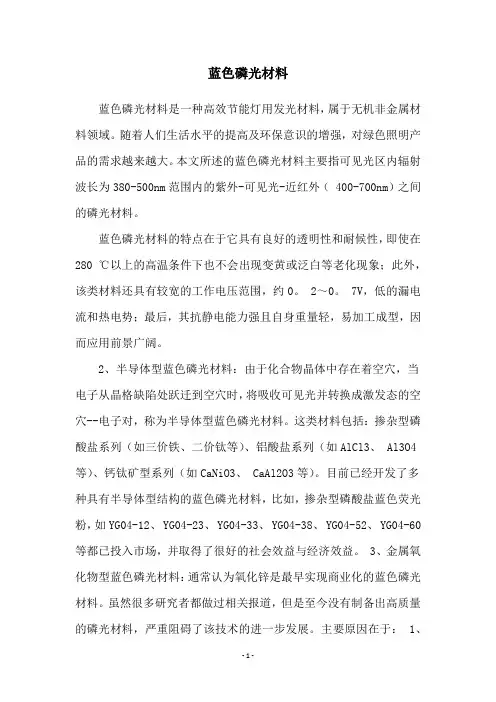

蓝色磷光材料蓝色磷光材料是一种高效节能灯用发光材料，属于无机非金属材料领域。

随着人们生活水平的提高及环保意识的增强，对绿色照明产品的需求越来越大。

本文所述的蓝色磷光材料主要指可见光区内辐射波长为380-500nm范围内的紫外-可见光-近红外（ 400-700nm）之间的磷光材料。

蓝色磷光材料的特点在于它具有良好的透明性和耐候性，即使在280 ℃以上的高温条件下也不会出现变黄或泛白等老化现象；此外，该类材料还具有较宽的工作电压范围，约0。

2～0。

7V，低的漏电流和热电势；最后，其抗静电能力强且自身重量轻，易加工成型，因而应用前景广阔。

2、半导体型蓝色磷光材料：由于化合物晶体中存在着空穴，当电子从晶格缺陷处跃迁到空穴时，将吸收可见光并转换成激发态的空穴--电子对，称为半导体型蓝色磷光材料。

这类材料包括：掺杂型磷酸盐系列（如三价铁、二价钛等）、铝酸盐系列（如AlCl3、 Al3O4等）、钙钛矿型系列（如CaNiO3、 CaAl2O3等）。

目前已经开发了多种具有半导体型结构的蓝色磷光材料，比如，掺杂型磷酸盐蓝色荧光粉，如YG04-12、 YG04-23、 YG04-33、 YG04-38、 YG04-52、 YG04-60等都已投入市场，并取得了很好的社会效益与经济效益。

3、金属氧化物型蓝色磷光材料：通常认为氧化锌是最早实现商业化的蓝色磷光材料。

虽然很多研究者都做过相关报道，但是至今没有制备出高质量的磷光材料，严重阻碍了该技术的进一步发展。

主要原因在于： 1、氧化锌表面过渡金属离子引起的热失配； 2、氧化锌在大气中容易被氧化，影响光学稳定性； 3、晶界偏析。

为克服上述问题，国内外专家采用了许多方法去除晶界偏析，改善了颗粒的均匀性，降低了制备过程中的损耗，同时又提高了发光材料的利用率。

另外，近年来国内外研究人员在致力于各种新型纳米材料的探索研究，例如，利用纳米级金刚石微粉、碳黑等复合纳米材料代替部分氧化锌组装形成微球，利用纳米材料超细化控制粒径达到理想状况，从而更充分地释放蓝色磷光材料的优异性能。

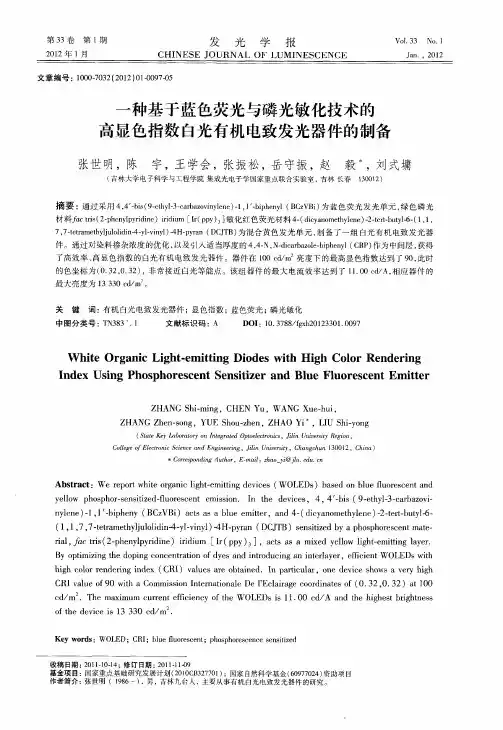

一种基于蓝色荧光与磷光敏化技术的高显色指数白光有机电致发光器件的制备

最大亮度为１３ｄｍ。３３０ｃ／
关
键
词：有机白光电致发光器件；显色指数；蓝色荧光；磷光敏化
文献标识码：ＡＤＯ：１．７８ｆｂ０２３１０９Ｉ０３８／ｇ２１３０．０７ｘ
中图分类号：Ｎ８．Ｔ３３１
种基于蓝色荧光与磷光敏化技术的高显色指数白光有机电致发光器件的制备
一
张世明，陈宇，王学会，张振松，岳守振，赵毅，刘式墉
（联合实验室，吉林长春１０１）３０２
摘要：通过采用４４－ｓ９ｅｙ３ａａｖｙｎ）１１ｂｈｎｌＢｚＢ），＇ｉ一ｈｌ一ｒｚｉｌｅ一，一ｐｅｙ（ＣＶｉ为蓝色荧光发光单元，ｂ（ｔ一ｃｂｏｎｅｉ绿色磷光
ｒｌｃｔｓ２ｐｅｙｐｒｉｅｒｉｍ［ｒＰＹ３，ｃｓａｍｉｄｙｌｗｌｈ—ｍｉｉｇｌｅ．ｉ，ｉ（－ｈｎｌｙｉｎ）ｉｄｕＩ（Ｐ）］ａｔａｘｅｏｉｔｔｎａｒａｒｄｉｓｅｌｇｅｔｙ
Ｂｙｏｔｍｉｉｇｔｅｄｐｎｇｃｎｅｔａｉｎｏｙｓａｄｉｔｏｃｎｎｉｔｒａｅ，ｅｃｅｔＷＯＬＥＤｓｗｉｐｉｚｎｈｏｉｏｃｎｒｔｆｄｅｎｎｒｄｕｉｇａｎｅｌｙｒｆｉｎｏｉｔｈ
ＷｈｔｇｎｃＬｉｈｔｅｉｔｎｏｓｗｉｈＨｉｈＣｏｏｎｒｎｇｉｅＯｒａｉｇ－ｍｔｉｇＤｉｄｅｔｇｌｒＲｅｄｅｉ
ＩｅｉＯｐｈｒｓｅｔＳｅｓｔｚｒａｕｅＦｌｒｓｅｔＥｍｉｔｒｎｄｘＵｓｎｇＰｈｓ０ｅｃｎｎｉｉｅｎｄＢｌｕｏｅｃｎｔｅ

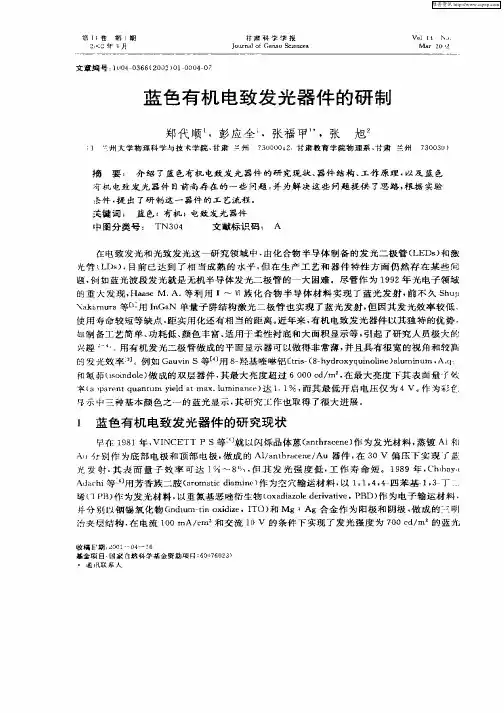

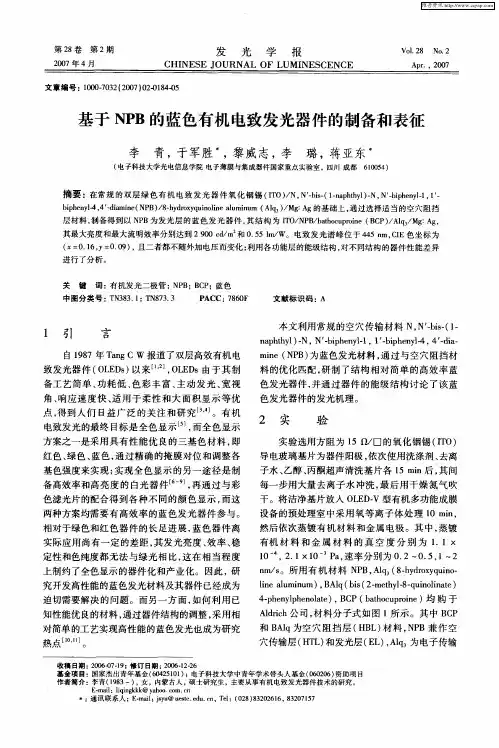

蓝色有机电致发光器件的研制

并分ｇ以钢锡氧化物（ｄｕｉｏｉｉ，ＩＯ）Ｍｇ：４ｉｉｍｔｘｄｅＴ和ｎｎｚＡｇ合金作为阳极和阴极，成的。引做 “ ｉ
治夹层结构电流１０ｍＡ／ｍ和交流１的条件下实现了发光强度为７０ｃ／在０ｅ０Ｖ０ｄｍ。的蓝光
维普资讯
第ｌ｝卷第ｉ期２，２年３月－０
甘肃科学学报
Ｊ￣ｎｏｆＧｏｒａ】ｓｉｎｅｃｅｃ￣
Ｖ０ｌ１Ｎｏ４
Ｍ町２２０、
文章编号１０ —３６２０）ｌ００ — ７４０６（０２流程，提
笑键词：蓝色；有机；电致发光器件中图分类号：ＴＮ３４０文献标识码：Ａ在电致发光和光致发光这一研究领域中．由化合物半导体制备的发光二极管（Ｅｓ和激ＬＤ）光管（Ｄｓ，Ｌ）目前已达到了相当成熟的水平，在生产工艺和器件特性方面仍然存在某些问但
题，如蓝光波段发光就是无机半导体发光二极管的一大困难。尽管作为１９例９２年光电子领域的重大发现，ａｅＭ．等利用Ｉ～ Ⅵ族化合物半导体材料实现了蓝光发射，不久ＳｕｉＨａｓＡ．前ｈｊ
发射接着，ｍｏｉｓｉｏ等于１９ＯｈｒＹｏｈｎ９１年用聚苯并茂，９３年马於光等用聚苯基苯酚实现』１９

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高饱和度蓝色磷光有机发光器件
丁磊＊，张方辉，李艳飞，梁田静，张静
（）陕西科技大学电气与信息工程学院，陕西西安７１００２１）摘要：使用典型天蓝色磷光材料Ｆ的发光层，以高反射的ＡＩｒｉｃ作为磷光金属微腔有机发光器件（ＯＬＥＤｌ膜作ｐ，／（采用空穴和电子注入层Ｍ制备了结构ｇ为阴极顶电极和半透明的Ａｌａｓｓｌ膜作为阳极底电极，ｏＯｉＦＡｌ１５３和Ｌ／Ｍ／（／：（／（／／（／（ｎｍ）ｏＯｘｎｍ）ＮＰＤ４０ｎｍ）ｍＣＰＦＩｒｉｃ３０ｎｍ，７％）ＢＣＰ２０ｎｍ）Ａｌ２０ｎｍ）ＬｉＦ１ｎｍ）Ａｌ１５０ｎｍ）ｐｑ３（３（）的底发射磷光金属微腔Ｏ微腔Ｏ光谱的中心波长为４半波宽（ＬＥＤ，ＬＥＤ正方向电致发光（ＥＬ６８ｎｍ，ＦＷＨＭ），），约为２色坐标为（其发光波长得到调制，光谱得到窄化。理论模拟得到微腔Ｏ４ｎｍ，０．１４０．１５ＬＥＤ的发光增强因子与实际光谱吻合。）；磷光；微腔关键词：有机发光器件（ＯＬＥＤ（）中图分类号：ＴＮ２４８Ａ文章编号：１００５００８６２０１１１１１６１７０４文献标识码：－－－
：ＡｂｓｔｒａｃｔＴｈｅｓｋｂｌｕｅＦＩｒｉｃｂａｓｅｄｅｌｅｃｔｒｏｈｏｓｈｏｒｅｓｃｅｎｔｂｏｔｔｏｍｅｍｉｔｔｉｎｍｅｔａｌｌｉｃｍｉｃｒｏｃａｖｉｈｏｓｈｏｒ－－－－ｙｐｐｐｇｐｐ／（／Ｍ／ｔｏｒａｎｉｃｌｉｈｔｅｍｉｔｔｉｎｄｅｖｉｃｅ（ＯＬＥＤ）ｅｍｌｏｓａｓｔｒｕｃｔｕｒｅｏｆＡｌ１５ｎｍ）ｏＯｘｎｍ）ＮＰＤｌａｓｓ－ｙｇｇｇｐｙｇ３（（／ｍ：（／（／／（／（，４０ｎｍ）ＣＰＦＩｒｉｃ３０ｎｍ，７％）ＢＣＰ２０ｎｍ）Ａｌ２０ｎｍ）ＬｉＦ１ｎｍ）Ａｌ１５０ｎｍ）ｕｓｉｎＭｏＯｐｑｇ３（３，ａｎｄＬｉＦａｓｅｆｆｉｃｉｅｎｔｈｏｌｅａｎｄｅｌｅｃｔｒｏｎｉｎｅｃｔｉｏｎｌａｅｒｓｒｅｓｅｃｔｉｖｅｌ．ＴｈｅｃａｖｉｔｓｔｒｕｃｔｕｒｅｃｏｎｓｉｓｔｓｏｆｔｈｅｊｙｐｙｙｈｉｈｌｒｅｆｌｅｃｔｉｖｅＡｌｃａｔｈｏｄｅａｎｄｔｈｅｓｅｍｉｔｒａｎｓａｒｅｎｔＡｌａｎｏｄｅ．ＴｈｅｅｍｉｓｓｉｏｎｓｅｃｔｒｕｍｏｆｔｈｅｍｉｃｒｏｃａｖｉｔｇｙｐｐｙＯＬＥＤｉｓｃｅｎｔｅｒｅｄａｔ４６８ｎｍｗｉｔｈａｆｕｌｌｗｉｄｔｈａｔｈａｌｆｍａｘｉｍｕｍ（ＦＷＨＭ）ｏｆ２４ｎｍ，ａｎｄＣＩＥｃｏｌｏｒｃｏ－ｏｒｄｉｎａｔｅｓａｒｅｘ＝０．１４ａｎｄ０．１５．Ｉｔ ′ ｓｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｓｅｃｔｒｕｍｉｓｍｏｄｕｌａｔｅｄａｎｄｎａｒｒｏｗｅｄ．Ｔｈｅｏ－ｐｙ＝ｒｅｔｉｃａｌｓｉｍｕｌａｔｉｏｎｓｏｆｔｈｅｅｎｈａｎｃｅｍｅｎｔｆａｃｔｏｒｏｆｔｈｅｍｉｃｒｏｃａｖｉｔＯＬＥＤａｒｅｅｗｉｔｈｅｘｅｒｉｍｅｎｔｅｄｒｅｓｕｌｔｓｙｇｐｗｅｌｌ．：）；；Ｋｅｗｏｒｄｓｏｒａｎｉｃｌｉｈｔｅｍｉｔｔｉｎｄｅｖｉｃｅ（ＯＬＥＤｈｏｓｈｏｒｅｓｃｅｎｃｅｍｉｃｒｏｃａｖｉｔｇｇｇｐｐｙｙ
ｈｏｓｈｏｒｅｓｃｅｎｔＨｉｈｓａｔｕｒａｔｅｄｂｌｕｅｏｒａｎｉｃｌｉｈｔｉｎｅｍｉｔｔｉｎｄｅ－ｐｐｇｇｇｇｇｖｉｃｅｓ
＊，，，，ＤＩＮＧＬｅｉＺＨＡＮＧＦａｎｈｕｉＬＩＹａｎｆｅｉＬＩＡＮＧＴｉａｎｉｎＺＨＡＮＧＪｉｎ－－－ｇｊｇｇ
除肩峰，从而提高器件的色饱和度成为研究的重点。高饱和度蓝色磷本文设计了一种强微共振腔结构的高效、
）；）；）基金项目：国家自然科学基金资助项目（陕西科技大学博士基金资助项目（陕西科技大学自然科学基金资助项目（６１０７６０６６ＢＪ０９０７ＺＸ０９３１－－
能使光线在空间及谱线上的分布重新分配，进而直接影响器件的各项特性。同时，微腔结构使得发光具有较强的方向性，减提高器件的出光耦少了ＯＬＥＤ中波导效应造成的能量损失，合效率，最终能够明显提高器件的发光效率。
［］曾被用各种方式制作Ｏ其色Ｉｒｉｃ４，ＬＥＤ，蓝色磷光材料Ｆｐ坐标有很大幅度的变化，原因之一是其位于４左右的肩９２ｎｍ］５。如何通过光学结构设计消峰在强度上不尽相同所造成的［
光电子 · 激光
·Ｌ第２２卷第１１期２０１１年１１月Ｊｏｌ．２２Ｎｏ．１１Ｎｏｖ．２０１１ｏｕｒｎａｌｏｆＯｔｏｅｌｅｃｔｒｏｎｉｃｓａｓｅｒＶｐ
常以肩峰的方式部分依序迭在主峰长波长侧的侧坡上，这９］。振动电子发光带会随着些肩峰称之为振动电子发光带［主峰的波长变短而更加明显，振动电子状态造成的肩峰强度，可以通过强微振腔结构对器件光谱进行调控。由图２可以明显看出，微腔器件很好地消除了光谱肩峰。因此，器件光谱的色饱和度得到很大提高，其最佳的色坐标为（，）。０．１ｅｌ２４００电源进行测量，器件的电流－电压特性由Ｋｙ的亮度用经过定标的ＫｏｎｉｃａＭｉｎｏｌｔａＬＳ１１０亮度计进行测量。－器件的光谱由ＰＲ６５５ＳｅｃｔｒａＳｃａｎ采集。所有器件均在室温空－ｐ气中未封装测量。
０１１年第２２卷光电子 · 激光２
光Ｏ利用微腔原理优化蓝色磷光ＯＬＥＤ，ＬＥＤ的色纯度。
２实验
２．１器件制备
ＰＢ购于吉林奥来德光电材料股份有限公司，有机材料ＮＡｌＭｏＯｑ３购于西安瑞联近代电子材料有限责任公司，３购于、Ｓｉｍａｌｄｒｉｃｈ公司，ｍＣＰＢＣＰ和ＦＩｒｉｃ购于Ｌｕｍｉｎｅｓｃｅｎｃｅ－Ａｇｐ，。玻璃购于深圳南玻集团ＴｅｃｈｎｏｌｏＣｏｒＩＴＯｇｙｐＬＥＤ镀膜采用沈阳真空研究所研制的Ｏ－Ｖ型有机多功能成膜设备。将平整度较好的玻璃依次用丙酮、乙醇各超声清洗再用纯净水冲洗，将冲洗干净的玻璃用Ｎ１５ｍｉｎ左右，２吹干。将处理过的玻璃基板首先置于预处理室进行等离子轰击１５；接着用机械手传递至主真空腔体内，待真空度抽到６× ｍｉｎ－４１０Ｐａ左右进行依次蒸镀。强微共振腔ＯＬＥＤ的结构为／（／／／：（ｌａｓｓＡｌ１５ｎｍ）ＭｏＯｘｎｍ）ＮＰＤ（４０ｎｍ）ｍＣＰＦＩｒｉｃ３０ｇｐ３（，）／（）／（）／（）／（）ｎｍ７％ＢＣＰ２０ｎｍＡｌ０ｎｍＬｉＦ１ｎｍＡｌ１５０ｎｍ，ｑ３２２器件的发光面积约为０．７２ｃｍ。强微共振腔由全反射的ＡＩｒｉｃ是天蓝色磷光体，ｌ阴极Ｆｐ。，阳极构成以作为器件的光程调节层和半透明的ＡｌＭｏＯ３、、设计了４种厚度，分别为４０６０８０和１００ｎｍ。
１引言
的发展历程中，蓝色磷光材料不ＯＬＥＤ）在有机发光器件（仅发展得最晚也最不理想。这不仅有材料本身的原因，也有器件结构和所搭配主体材料或传输材料的原因，稳定、高效、高饱和度的蓝色发光仍然是磷光ＯＬＥＤ研究的主要目标。ＬＥＤ的三重激发态的能量始终不能有效到达蓝色磷光Ｏ，蓝光染料位置这是因为从较长波长传递到基态的振动激发态减弱了三重激发态所辐射的蓝色磷光。然而，进一步增强激发］１，态能量会使蓝色磷光体与多数主体材料不相容［限制了分子材料的选择。因此，更好的方法是通过改变ＯＬＥＤ结构滤出多余较长波长磷光以提高磷光器件的性能。
