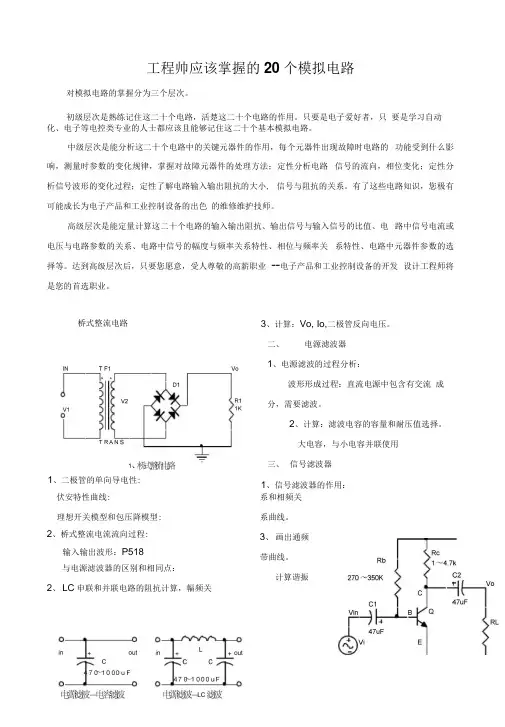

工程师应该掌握的20个模拟电路

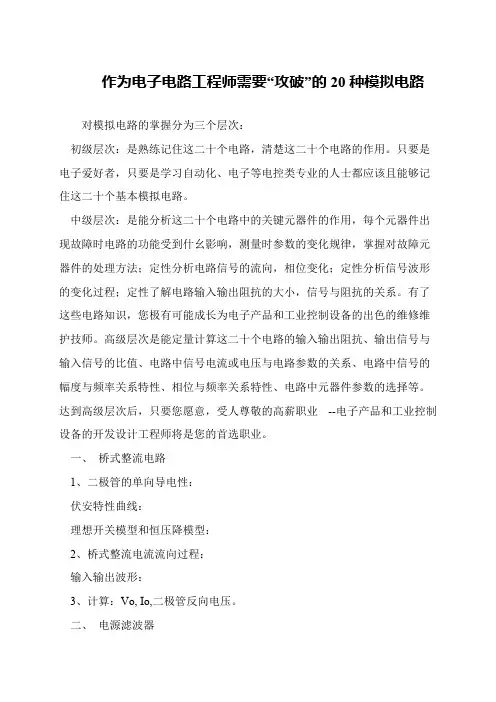

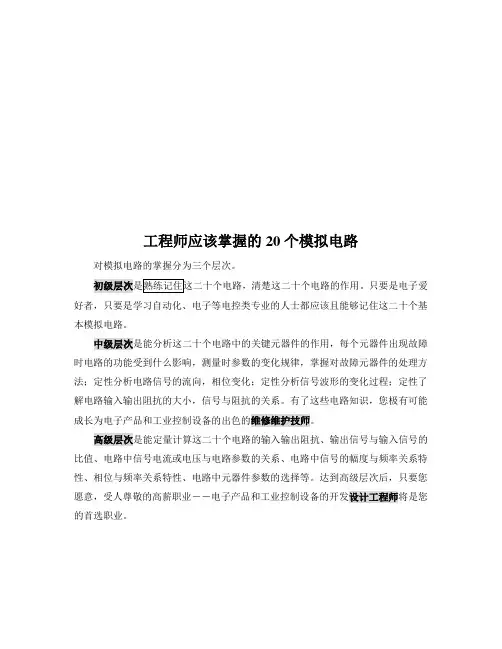

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

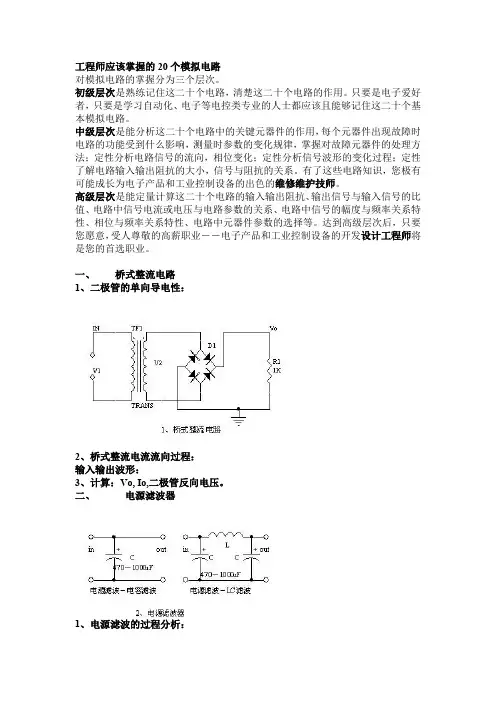

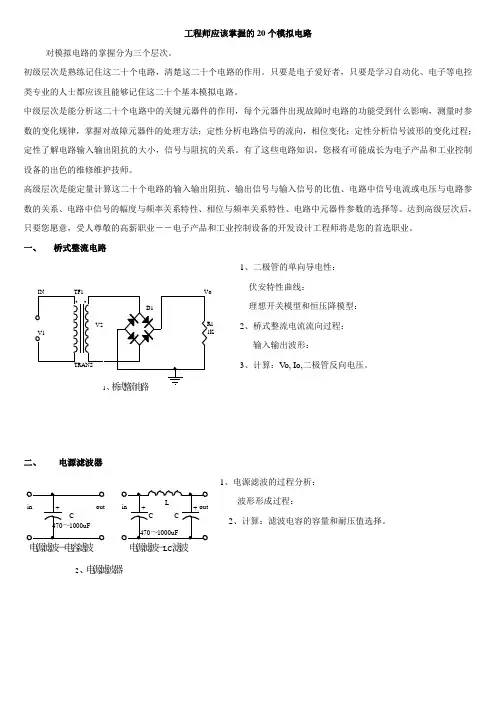

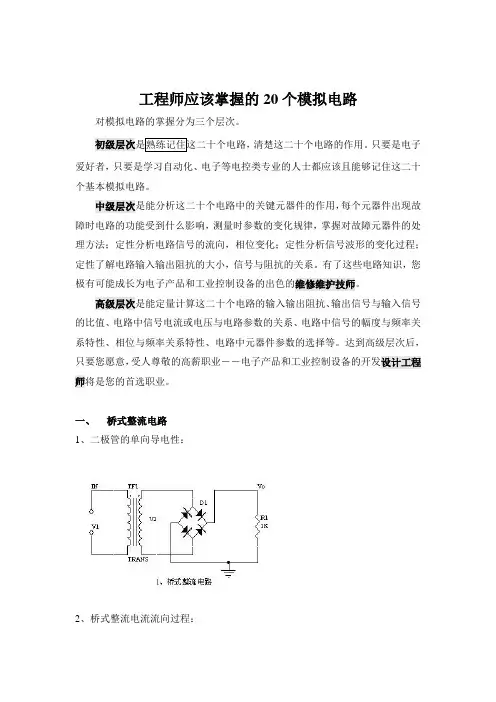

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

（建筑工程管理）工程师应该掌握的个模拟电路工程师应该掌握的20个模拟电路电子信息工程系黄有全高级工程师对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士均应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号和阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号和输入信号的比值、电路中信号电流或电压和电路参数的关系、电路中信号的幅度和频率关系特性、相位和频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

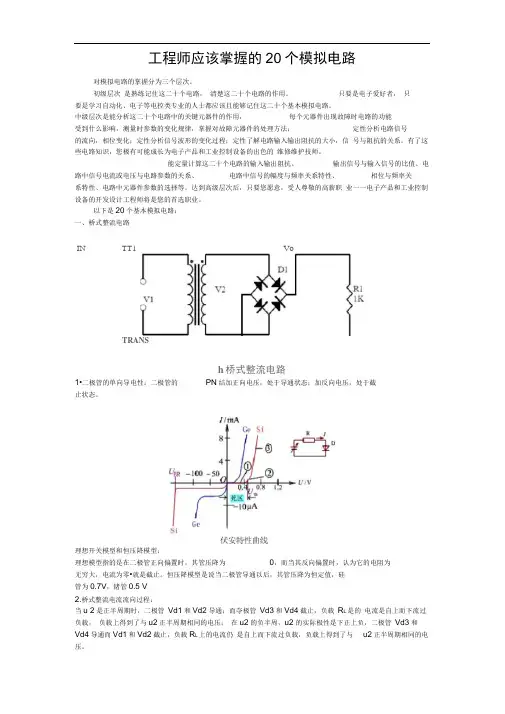

一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：P5183、计算：Vo,Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：直流电源中包含有交流成分，需要滤波。

2、计算：滤波电容的容量和耐压值选择。

大电容，和小电容且联使用三、信号滤波器1、信号滤波器的作用：和电源滤波器的区别和相同点：2、LC串联和且联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，和滤波器的区别和相同点。

于自动化系统中，常用微分，积分电路作为调节环节。

仍能够来进行波形变化，或者产生波形。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

简单计算，3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

一：桥式整流电路全波整流二级管的单向导电性，Si管压降是0.7V，Ge管是0.5V将AC整流成DC，负载两端的电压是Uo=0.9U2, Io=0.9U 2/R L,二极管反向电压U RM=√2 U 2 反向击穿电压不能太大，太大会烧坏整流后仍然还是会有脉动，需要用到滤波电路。

将直流中的交流部分过滤，让电压平滑二：电源滤波：电容两端的电压不能突变电感两端的电流不能突变用电容滤波【C】是在负载两端并联一个电容器适用于电流变化不大的电路Uo电压在0.9 U 2与√2 U 2之间用CL滤波，在负载两端并联2个电容器进行电源滤波在两个电容器中间加一个电感【CLC】适用于电流较大，但是电压脉动较小的情况Uo电压=1.2 U 2LDO稳压电路三：信号滤波器低频范围是：30hz~~300hz中频范围是：300hz~~3000hz高频范围是：3Mhz~~30MhzLC 串联是带通滤波LC 并联是带阻滤波在RLC滤波电路中，LC串联是带阻而LC并联是带通常见无源的滤波是RC滤波一阶滤波和二阶滤波是对信号过滤能力，一次和两次都可以由R、C、运放所组成的有源滤波器没有运放的就是无源滤波器，只由RLC组成L主要是通低频，阻高频C主要是通高频，阻低频带通滤波器可以由高通和低通滤波级联组成带阻滤波器可以由高通和低通滤波输出波形相加组成1.高通滤波器：允许高于某一频率的信号通过，抑制低于它的频段2.低通滤波器：允许低于截止频率的信号通过，抑制高于它的频段3.带通滤波器：允许某一段范围内的频率信号通过，抑制其他范围4.带阻滤波器：抑制某一段范围内的频率信号，允许其他范围内频率信号通过四：微分电路和积分电路1.微分电路作用：削减不变量，突出变化量。

由RC串联组成提取脉冲前沿（反应输入波形的突变部分）高通滤波改变相角R*C越小，输出脉冲越尖，尖脉冲小于输入脉冲宽度的1/10即可2.积分电路作用：突出不变量，削减变化量RC串联的低通滤波和积分电路一样的连接方式RC串联，但是和微分电路相反连接特点：可以将方波转变为锯齿波或者是三角波【V型电源】还可以将锯齿波转换为抛物波输入和输出成积分关系积分电路的时间常数t要大于或者等于10倍输入脉冲宽度作用：在电子开关中用于延时、定时时钟、低通滤波波形转换在A/D转换中，将电压量变为时间量移相五：共射极放大电路定义：输入信号是从基极和发射极进入的，输出信号是从集电极和发射极输出的，对交流信号而言，发射极为公共端，所以称为共射极放大电路特点：1.输入信号与输出信号是反向的，180°相位差（交流）2.功率增益比共基极和共集电极要高3.有电压放大4.有电流放大5.适用于电压放大和功率放大电路中原理：Ui在基极与发射极两端，通过Rb可改变基极电流基极电流变化会引起集电极Ic的变化，从而CE间电压变化Rc是将集电极的电流变化转变为电压变化通过C2的电容，隔直流通交流到RL两端，变成Uo实现电压变化直流通路和交流通路：画直流通路：电容视为断路，电感视为短路画交流通路：电容视为短路，电感视为断路，六：共集电极放大电路：定义：输入信号从基极和发射极进，输出信号从发射极出，对于交流信号而言，VCC相当于短路，集电极是公共端所以叫共集电极放大电路特点:1.没有电压增益2.输出信号与输入信号同向3.有功率放大作用4.电流增益高共基极放大电路：特点：1.输入输出同向2.电压增益高3.电流增益低4.功率增益高5.适用于高频6.用作电流缓冲器或者高频放大器7.共基放大电路因为输入在E极，输出在C极，又因IE≈IC，所以没有电流放大能力，只有电压放大能力，即8.具有电流跟随的特点；输入电阻小，电压放大倍数、输出电阻与共射电路相当，高频特性好；输入与输出是同相的关系，属同相放大八：电路反馈框图：分类：正反馈负反馈（反馈信号加强了净输入量就是正反馈，反馈信号削减了净输入量就是负反馈）交流反馈直流反馈串联反馈并联反馈（反馈信号是以电压的形式求和是串联反馈，反馈信号是以电流的形式求和就是并联反馈）电流反馈电压反馈（反馈信号与电压成正比就是电压反馈，反馈信号与电流成正比就是电流反馈将输出端负载短路，如此时反馈不存在了，就是电压反馈。
